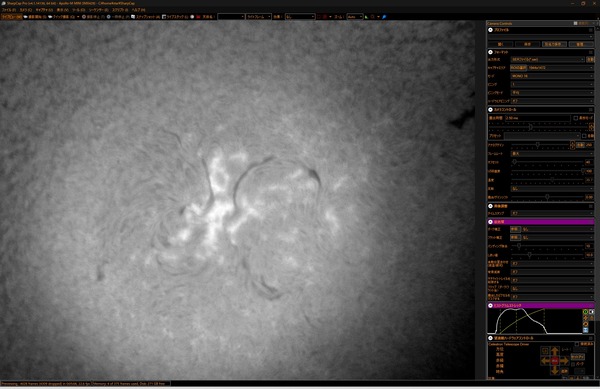

SHG700での太陽分光撮影ですが、安定に運用できることはほぼわかってきたので、もう少し性能アップを図りたいと思います。そのための下計算をしてみます。



太陽の分光撮影で、結果として改善ていきたいのは

• より細かい波長分解能
• より細かい空間分解能

の2点です。これらを改善するために分光撮影の構成機器である、1. 鏡筒、2. カメラ、3. 分光器の性能を考えていきます。

1. 望遠鏡に関しては

• 口径
• 焦点距離

がパラメータになります。望遠鏡によって収差も当然ありますが、簡単のためここでは考えないこととします。

2. カメラに関しては

• ピクセルサイズ

が一番効くパラメータです。実際にはセンサーサイズやフレームレートなども関係してきますが、分解脳にはやはりどれだけ細かく写せるかというピクセル自身のサイズが重要です。

3. 分光器に関しては

• スリット幅
• 回折格子の溝の数の密度
• コリメートレンズの焦点距離
• カメラレンズの焦点距離

が大きく効いてくるでしょうか。

波長分解能についての計算はastrosurfのSol'ExのTheoryのページがわかりやすいでしょう。それでも空間分解能まで含めて自分で計算するのは結構大変なので、Ken Harrison氏が作ったエクセルファイル「SIMSPEC SHG」を使うといいでしょう。最新は2023年6月のversion V1.5bのようです。下の画像は、自分の環境用にSHG700、FC-76、G3M678Mを適用して計算したものです。

ここで注目すべき値は、

• 波長分解能: Dispersion (r): 0.091 Å/pixel
• 空間分解能: Spatial (best) resolution: 2.2 arcsec

で、各種パラメータをいじって、これら2つの値を改善することを目標にします。



表の値で波長分解能に関するところを見ていくと、よく似た値としてナイキスト周波数も考えたEstimated (best) bandwidthというのがあります。ただし、Hα回りの輝度グラフを書くと、ピクセルごとに輝度に有意な差が見えたために、Dispersionの方で考えることにしました。ここで計算された0.091 Å/pixelは、実際のHα線の撮影動画をJSol'Exで実測した値と一致しています。


でも現実的には、この波長分解能のを改善しようとするのは結構大変で、分光器のカメラレンズの焦点距離を長くするか、回折格子の密度を増やすか、CMOSカメラのピクセルサイズを細かくするくらいしか手がありません。前者2つはSHG700を大幅にてこ入れする必要がありますし、ピクセルサイズはすでに最小に近い部類のG3M678Mを使っているため、これも難しいです。

もしやろうとするなら、SHG700の秀逸なアセンブル（コンパクトさ）を諦めてカメラレンズの焦点距離を伸ばすのが最も簡単かと思いますが、大幅改造になるので波長分解能の改善に関しては今回は諦めることとして、将来の課題としておきたいと思います。実際には撮影して楽しむレベルでは0.091 Å/pixelという値はもう十分すぎる性能なので、ここを改善する場合何か明確な動機を持っておいた方がいいでしょう。



一方、空間分解脳に関してはまだまだ改善の余地がありそうです。例えば、上記設定の鏡筒の口径を76mmから120mmに変えると、

• 空間分解能は2.2 arcsecから1.4 arcsecに改善

されます。手持ちの鏡筒だとTSA120を使うことができます。ですが、その場合焦点距離が900mmになるので、太陽像が大きくなってしまいます。ここで浮上する問題点は

• スリットの長さが短すぎて太陽像がはみ出してしまう
• CMOSカメラのセンサーサイズが小さすぎて太陽像がはみ出してしまう

ということです。実際計算すると、太陽サイズの84.8%しか撮影できないため、このままだとモザイク撮影の必要が出てきます。もちろんモザイク画像でも、太陽の縁がある程度映っている限り可能ですが、何枚かスタックすることも考えるとかなり面倒です。

このサイズ拡大問題はそんなに単純ではなくて、スリットサイズやカメラセンサーサイズの拡大を含めて、トータル設計で改善する必要があります。

これに関して、最近MLastroから10mm長のスリットの発表がありました。標準の7mmが700mmの焦点距離まで対応しているので、ざっくりですが焦点距離を1000mm程度まで増やすことができます。これはすでに発注してあるので、そのうち自宅に届くでしょう。

たとえスリット長だけを伸ばしても、カメラセンサーサイズの制限から、それでも太陽像の93.0%までしか一度に入らない計算になります。実際は余裕を見て太陽サイズの120%程度の広さを撮影したいので、カメラセンサーサイズを大きくする必要があります。

焦点距離1000mm程度までなら、IMX183が小さなピクセルサイズと適したセンサーサイズを兼ね備えた候補なのですが、値段的にカメラをぱっと買うのは大変なので、とりあえずは手持ちのASI294MM Proのbin1を試してみようと思っています。ただし、bin1撮影はこれまでの経験でジャジャ馬っぽいことがわかっているのと、フレームレートが出にくい可能性があるので、どうしようもなければ新規にカメラを購入することになるのかと思います。

スリットとセンサーサイズは計算上に出てきてすぐにわかることなのですが、実際にこれらを改善しようとすると、実は問題はこれだけにとどまりません。例えば口径が76mmから120mmに増えると、光量が約2.5倍に増えます。ちょうど焦点位置に置かれるスリットがその光量増加に耐えられるのか、必要なら別途フィルターを追加するなどの処置が必要になるかもしれません。

それでも空間分解能で1.5倍の改善というのは、目に見えてわかる劇的な改善なので、ぜひ試してみたいと思っています。TSA-120とASI294MM Proを適用した改善後の計算結果を示しておきます。


カメラを変えたことによりピクセルサイズが若干大きくなって、波長分解能が少し悪くなってしまっています。それでも0.105Å/pixel程度はあるので、十分でしょう。



ここで少し、SHG700とSol'Exの違いについて考えてみたいと思います。数値的に光学性能だけ見れば、SHG700よりもSol'Exの方が優れていることが多いのがわかります。例えば、SHG700はコリメートレンズ、カメラレンズともに焦点距離72mmですが、Sol'Exはコリメートレンズが80mm、カメラレンズが125mmと長いものになっています。例えば今の自分のFC-76とG3M678MにSol'Exを取り付けてみます。



計算結果から分かりますが、

• 波長分解能は0.091 Å/pixelから0.052 Å/pixel

と劇的に改善することがわかります。これだけみると、Sol'Exの方が得な気がします。SHG700はなぜ一見改悪とも取れる、焦点距離を短くする方向に向ったのでしょうか？

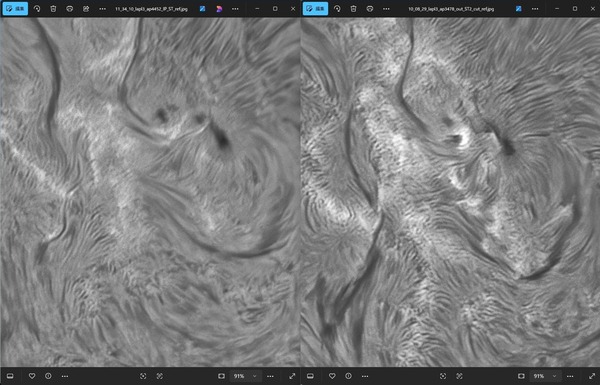

これを考察する前に、まずはネットに上がっているSol'ExとSHG700の太陽画像の平均らしきところを比べてみましょう。明らかにわかるのですが、SHG700の方が綺麗に出ていることは誰もが思うことでしょう。もちろん例外はありますが、傾向としては明らかだと思います。

ではなぜここまで差が出るのか？少し検証してみます。といっても私自身はSol'Exは持っていないので、かなり推測の部分も多くなると思いますが、そこら辺はご容赦ください。

まず大きく違うのが、SHG700でコリメートレンズとカメラレンズのピント合わせにマイクロメータを採用していることでしょうか。これまでの実際の撮影で、両レンズの位置をマイクロメーターの値を見ずにベストの位置を探って決定し、その後に確認でマイクロメーターを見ると、ほぼ毎回マイクロメーターの1目盛以内に収まります。付属のマイクロメーターの1目盛は、1回転で50目盛で0.5mm移動なので、10ミクロンの移動量に相当します。結局これくらいの精度での位置合わせが必要になるということなのですが、Sol'Exの標準の手動での移動ではどう足掻いてもこの精度を出すのは厳しいのかと思います。XでJia Cangさんがレンズの移動をネジ式に変えて、かなり綺麗に撮影できるようになっているので、やはりここは大きく効いているのかと思います。もう一つの、3つ目の波長選択のためのマイクロメーターは、あると便利ですが、実際にはある程度の波長幅を持って撮影するので、精度という意味では撮影画像のクオリティーにはそこまで効いていないのかと思います。

もう一つの違いがスリットです。Sol’Exのスリット幅も初期の10μmから現在は7μmと進化していますが、スリット幅自身が問題というわけではありません。ポイントはSHG700のスリットは合成石英製で、熱に強いものになっているところです。そのため、多少口径の大きい鏡筒でも問題なく使えることになります。MLastroのページによると口径100mm程度まではERFなどのフィルターなしで使用することができるとのことです。口径は空間分解能に直結するので、Sol’Exで大口径を使いにくというのは、やはり差が出るのかと思います。

結局ブログ記事にはしていませんが、今年も胎内の星まつりに少し参加していて、そこで太陽分光機材を出しているブースがありました。Sol'Exと、なんとSHG700も置いてあったのですが、聞いてみるとまだSHG700は届いたばかりで使っていないとのこと。でも話を聞いている限り、Sol'Exを使う限りはコリメートレンズとカメラレンズの精度に関してはあまり気を使っていないようでした。というよりも、Sol'Exだけを使っているとレンズ位置にそこまで精度がいるという認識にならないような印象を受けました。よく「Sol'Exは面白いけど難しい」とか「再現性よく撮影することができない」とか聞くのですが、機構的にレンズの位置合わせの精度が出ないことが最大の理由なのかと推測してます。でも簡単に改造できるのもSol'Exの利点の一つなので、Jia Cangさんのように、ネジ式にするだけでも相当改善するのかと思います。



久しぶりのブログ記事です。お盆からずっとほぼ休みがないレベルで忙しくて、ここ一ヶ月で天文にかけることができたのは、胎内の星まつりにかなり無理して行ったことと、8月末の友人主催の観望会のお手伝いをしたことくらいです。休日もあるにはあったのですが、ほとんど書類書きに追われていて、ブログを書く時間さえ確保できませんでした。やっと懸念事項も解決しつつあり、この連休くらいから趣味に割ける時間が戻ってきました。

ブログ記事にできなかった胎内での話を少しだけ書いておきます。

今回の参加はあまり無理をせず、土曜の朝、比較的ゆっくり自宅を出て、昼頃に会場近くに到着しました。とりあえず胎内ロイヤルパークホテルのちょっと豪華なランチを食べ、その後のんびりと会場に向かいました。最近は太陽ばっかりで、そこまで欲しいものはないので、何か買うというよりはブースをゆっくり見て回りながら、店員さんや、知り合いの人たちと会話を楽しむのがメインでした。夜も少し星を見て、また次の日も忙しいので、あまり遅くならないうちに帰宅してしまいました。

星まつり会場では、太陽に関する講演があったので、たまたまお会いした仙台の木人さんと一緒にチケットを取って聞くことができました。透過波長幅を測る手段として分光について少しだけ講演内で話があり、SHG700にも触れられていました。講演者が直接使ったというよりは、知り合いが手に入れて試してみたとのことなのですが、今後日本でも様々な結果が出てくることでしょう。今後もっと分光に関しては盛り上がってもいいのかと思っていますが、ブースで何人かのショップ関係者に聞いたところの感触はあまり良くなくて、やはり撮影と撮影後の処理の大変さがあまり好まれないようで、ちょっと残念でした。

明日の日曜は京都の「星をもとめて」に参加します。今回はユニテックさんのブースにいる予定ですので、お気軽にお声かけください。
