ゴールデンウィーク中に遠征（30-40分くらいなので近征?）してSCA260とASI294MM Proで撮影したカラス座にあるアンテナ銀河の画像処理についてです。CGX-Lを持ち出したのでかなり大変でしたが、ここで大型赤道儀で外でも撮影できる目処が立ちました。

撮影時の詳しいことはすでに記事にしていて、近場のいつもの場所、


それと、牛岳で2日分です。





撮影は計3日間ですが、初日の撮影分は風が強すぎて使い物にならなく、結局牛岳の2日分だけを画像処理に回しました。

露光時間は10分でBaaderフィルターでのRGB撮影です。確かこの撮影の頃にフィルターホイールを1.25インチの8枚のものにしたはずなのですが、まだLは撮ってないです。処理に使った枚数はRGBそれぞれ15枚、9枚、9枚の計5時間30分です。

フラットは撮影から帰った日の5月6日に、夕方の自宅の外で鏡筒に白い袋を被せて撮影したのですが、これは結局うまく合わずに、以前馬頭星雲の時に撮影したフラットを使い回しました。袋を被せたフラット撮影はFS-60CBの頃にやっていて、うまくいってたのですが、大口径ではまだうまくいったことがありません。普段フラットは晴れ、もしくは曇りの日の部屋の中の白い壁で撮影しています。これまで撮影のたびに毎回撮影していましたが、今回の結果を見るとどうも使い回しができそうな雰囲気です。使いまわすためには大きなホコリが入るとおそらくダメになるので、接眼部に着いているカメラなどの機器の取り外しは出来る限り避けたいです。

画像処理はWBPPまでは5月のうちに終わっていて、3ヶ月も放っておいたことになります。その間何度か仕上までトライしたのですがいまいち気に入らなくて、結局前回のM104の決着がつくまで落ち着いて進めることができませんでした。昨日からやっと仕上げにはいりました。

これまでに何度かに分けてPixInsightでストレッチやマスク作りまで終わっていたので、昨日からの作業はほとんどPhotoshopです。何度かやり直してもアンテナ部分がかなり淡く、マスク処理は多少複雑になりました。そのためマスクを作り直すなどの作業は少しありましたが、なんとか炙り出すことはできたかと思います。


出来上がった画像を見ると、まだ恒星サイズが大きいのではと思いました。露光時間が長くて揺れが出たのかと。やはり10分露光でなく、5分露光位に抑えておいた方がいいかもしれません。

下のアンテナ部は先っぽの巻き巻きも含めてそこそこ出たと思います。それでも上のアンテナの先端の広がりがあるはずなのですが、そこまでははっきりとは写りませんでした。

あと銀河の細部がもう少し出てくれてもよかったかと思います。銀河の下部にアンテナ部との境があるように見えて、最初画像処理のせいかと思いましたが、どうもリアルにあるようです。

いつものAnnotationです。


少し斜めになってしまっています。もうなにも記憶はありませんが、あまり真面目に回転角を合わせていなかったようです。



牛岳という、少なくとも普段撮影する自宅よりは十分暗い場所で、結局2日にわたって5時間半のアンテナ銀河の撮影でしたが、それでもアンテナ部分はかなり淡かったです。マスクを駆使してやっと出ましたが、結構大変でした。特に銀河もう少し解像度が出るかと期待していましたが、シンチレーションと露光時間によるのかと思います。またいつか機会を見て撮影してみたいと思います。

さて、さらに溜まっている画像処理を進めることにします。

タグ ：

#SCA260

#NGC4038

#アンテナ銀河

#触角銀河

#ASI294MMPro

#CGX-L

#牛岳

#RGB

#NINA

ASI294MMで撮影後、画像処理をしていたのですが、一つトラブルがあったのでメモがてら記述しておきます。

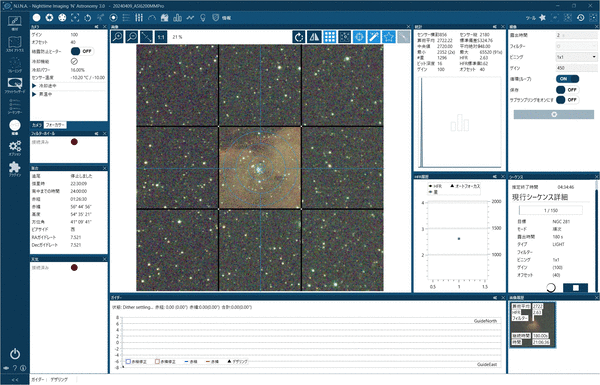

NINAでライトフレーム
NINAを使い普通に天体を撮影しました。ASI294MMはセンサーにIMX492を使っていて、bin1だと8288x5644とかなりの高解像度になります。DSOだとそこまでいらないので、本来のASI294MC(IMX294使用)と同じ4144x2822になるようにNINA上でbin2モードでライトフレームを撮影しました。

SharpCapで補正用フレーム
画像処理用にバイアスフレーム、ダークフレーム、フラットフレーム、フラットダークフレームを撮影する必要があるのですが、画面のレスポンスやヒストグラムの見やすさなどから、SharpCapを使って、これらの後処理用のファイルを撮影しました。その時は解像度を 4144x2822にするために「11 megapixel」の方を選んでbin1を選びました。高解像度の場合には「47 megapixel」なのですが、この場合bin2は選べないようなので、4144x2822にするには「11 megapixelでbin1」が唯一の選択肢になります。



撮影自体はいいのですが、これらを使ってPixInsightで画像処理をしようとするとはまります。下の画像のように、ライトフレームに警告マークが入っていて、バイアス、ダーク、フラットどれも補正してくれにというのです。
最初何が悪いのかわからなかったのですが、色々触っているとどうもビニングの設定が、NINAで撮影したライトフレームは2x2、その他SharpCapで撮影したフレームは1x1となっているのが問題だとわかってきました。でもどちらも画素数は4144x2822です。



一番簡単な方法は、NINAで補正フレームをライトと同条件にして、全て取り直すことです。でもフラットフレームは撮り直すと合わないことがあるので、できればNINAでの撮り直しは避けたいです。

ここまで撮影してきたファイルをなんとか使うことはできないのでしょうか？

まずわかったのは、このビニング情報はFITSファイルのヘッダに書かれているテキスト情報をただ読んでいるだけなので、例えばライトフレームのヘッダの2x2を1x1に書き換えてやれば、PixInsight上で各種補正をしてくれることはわかりました。



そうすると次は、そもそもNINAで2x2ビニングと、SharpCapの11 megapixelで1x1ビニングは同じ効果なのか？ソフトウェアビニングが入る余地はないのか？などが疑問になってきました。

海外のページをあたっていくと、特にSharpCapで初期にASI294MMに対応したときに結構な時間をかけてZWOともコンタクトを取りながら決めていった過程を辿ることができました。おそらくは多分混乱のないようにわかりやすくするために高解像度でビニングのない47 megapixelモードと、低解像度で14bitにしたハードウェアビンニングの11 megapixelモードと、あからさまに切り分けたのかと思います。おそらくこの切り分け方が、本来のASI294MMの294の名を冠したことから考えると、正しいのかと思います。

もう一つ重要なことは、ASI294MM Prp発売当初、ここら辺のことで混乱した人が何人もいたようなのですが、先人達の色々な検証の結果一つ言えることは「どんなソフトでも2x2のビニングを入れると確実にハードウェアビニングが入る」ということのようです。なので、NINAで単にbin2を選んだとしても、ソフトウェアビニングになっていることはないということが分かります。

実際のところは自分で検証しない限りは確実ではないですが、調べている限りこの情報は正しいようなので、画像処理を進めるためにもとりあえず1x1と2x2で名前は違うけれど、共にハードウェアビンニングが適用され、4144x2822の画像ができていると思うことにします。



となると、あとはどうやってFITSヘッダーを書き換えるかです。一枚一枚書き換えていってもいいのですが、ここにあるキーワードの値を書き換える、PixInsight上で動くスクリプトが公開されています。



今回はこれを利用しました。実際にはXBINNING、YBINNINGをそれぞれ書き換える必要があるため、2回走らせます。注意はソースの途中の拡張子が「.fit」になっているてため、「.fits」にしてやることと、最初の方のoldKeywordValueなどの値が「2.」とか小数点まで入れてやらないと動かない時があることくらいです。



これでライトフレームを1x1ビニングと騙してやることで、下のようにうまくPixInsightのWBPPを走らせ、
きちんと各種補正も適用することができました。

さて、やっとこれでM27の画像処理を続けられます。

タグ ：

#PixInsight

#NINA

#binning

#11megapixel

#47megapixel

#1x1

#2x2

VISAC復帰第2段です。前回のNGC4216に続き、今回はM104ソンブレロ銀河。





M104にした理由ですが、あまりこだわりはなくフォーサーズのASI294MCの画角に合うところを探したらM104だったといっても良いかもしれません。M104は意外に大きくて、VISACの1800mmとフォーサーズでもそこそこの大きさになります。自宅から見てくらい東や南の空でこの画角にちょうど良い大きさの銀河が意外に少ないのです。

でもM104って、南のかなり高度がかなり低い位置にいるんですよね。撮影期間が意外に限られているので、ちょうどよかったかもしれません。



セットアップは前回のNGC4216と同じなので、ピント合わせくらいでほとんどいじるところはありません。露光時間などもNGC4216の時と同じゲイン120で5分露光で撮影しています。

22時頃から撮影を始めたのですが、平日なので撮影が始まったら放っておいて寝てしまいました。あとからチェックしたら、使えるのは50枚だったので、5分 x 50枚 = 250分で、合計4時間10分となります。




そういえば前回から撮影ソフトにNINAを使っています。最近はCMOSカメラでの撮影は課金までしたAPTから完全にフリーのNINAに移りつつあります。構図決めや導入時のプレートソルブもうまくいくので非常に快適です。LiveViewでのオートストレッチも便利で、短時間の露光でターゲット天体が見えるので、一決めも正確です。

最近の撮影時間は結構長いので、どうしても天頂越えをしてしまいます。前回の撮影からNINAの赤道儀の自動反転機能を使い始めています。ケーブルの絡みが心配だったので、最初だけはその場にいて見ていましたが、全く問題なさそうです。最近はケーブルの固定位置を赤道儀の赤緯体の可動部付近だけ一箇所にしていて、他は余裕があるようにかなり緩めています。こうすることで、最終稼働部である赤緯体のモーター位置から、鏡筒やカメラまでのケーブルの長さが固定されるのでトラブルが少ないです。赤緯体からバッテリーやStick PCまでのケーブルはあえて固定せず、余裕があるケーブル長さでプラプラしています。赤経体が回転する時にケーブルが引っかからないか心配なのですが、赤経体がホームポジションにある時に北側から見て左右対象になるようにStick PC、バッテリーなどを配置し、（赤道儀の電源口が片側に寄っているので全部は無理なのですが）ケーブルもできるだけ左右均等になるように配置します。そうすると、たとえ赤経体が反転しても、反転前後どちらの場合もケーブルもバランスよく配置されるので、スムーズに反転します。




バイアス、ダーク、フラット、フラットダークも前回のNGC4612の時の使い回しです。セットアップが同じで冷却カメラで、カメラの回転角とかを触っていないと、これらのファイルがそのまま使えるので、画像処理が楽になります。

銀河はまだ画像処理に慣れていないのか、少し迷走しています。あまりシンチレーションが良くなかったこともあると思いますが、焦点距離が長いこともあり、星像がどうしてもボタっとしてしまいます。最初はArcsinhStretchでストレッチしたのですが、色は出てもすごく眠い恒星となったので、結局STFとHistgramTransformationのみでストレッチしました。なので恒星の色があまり出ていません。それでもまだ鈍い星像には不満で、ピントが合っていなかったのか、5分露光で長すぎたのか、赤外の収差で大きくなっているのか、まだまだ改善の余地がありそうです。



結果です。


まだまだ反省点だらけです。星像をキリッとさせるためにまだできることがたくさんありそうです。ピントはEAFを導入した方がいいかもしれません。VISACの星像がまだ安定しないので、ピントが合ってないのか光軸がまだずれているのか迷う時がよくあります。撮影に関しても、露光時間が長すぎるのでラッキーイメージが効果的かと思います。ノーフィルターの方向性は間違っていないと多いますが、どうもIRで星像が肥大化している可能性があるので、UV/IRフィルターは入れた方がいいのかもしれません。それとは別に、最近赤外が流行っているので分解能目的でIRだけを撮るのはありかもしれません。

次回は鏡筒自身の強度を上げるために、VISACを改造します。でもこれも大きな落とし穴があったのでした。

タグ ：

#VISAC

#自宅

#銀河

#ノーフィルター

#M104

#ソンブレロ銀河

#CGEMII

#NINA

平日ですが、晴れていたので自宅で朝まで放置撮影です。ターゲットは迷いましたが三角座銀河M33。TSA-120とASI294MC Proで狙います。本当はTSA-120と6Dで試したかったのですが、少し面積が大きすぎます。でもこの間のM31がFC-76と6Dでうまくいったので、銀河をもう少し試したくて、より焦点距離が長く、よりセンサー面積が小さい方向に行きます。



夕方過ぎの暗くなったくらいではまだM33の高度はそこまで高くないので、準備はのんびり。機材を設置して、Stick PCでSharpCapでとるとどうも通信が不安定になります。Stick PCはネットワークに繋がってないとリモートデスクトップが成り立たないので、画面を見ることができず、何が怒っているかも分からなくなります。結局全くつながらなくなってしまったので、何が起きているのか見るのに、少し前に用意したモニターアダプターを使ってみます。どうやら再起動されたみたいで、アダプターを準備している間にネットワークも復帰していました。画面を見ながら、同時にpingで安定性を見ます。


どうもCPUの負荷によって、通信が遅くなったり、止まったりするようです。その上で過度の負荷がかかると完全に止まってPCが再起動されるようです。

ここからは推測ですが、電源容量が足りてないのではないかと。CPU負荷が大きいと電力が足りなくて、Wi-Fiまで電力が回りにくくなり通信速度が落ち、さらにひどいとPC自身が電力不足で止まってしまいPCが再起動されるのかと思います。現在はLess is moreのバッテリーを使っていて安定だと思っていたのですが、電力的にはよくても電圧的には決して高いわけではないので、電圧不足になった可能性があるかと思っています。むしろ普通のUSBバッテリーに昇圧アダプターを使った方が安定なのかもしれません。

SharpCapの極軸合わせはかなり計算負荷が高く、これが終わってしまえば今回はこれ以上負荷の大きいことはしなかったので、バッテリーはそのままとしました。今回の撮影はNINAとPHD2を使ったのですが、これくらいの負担なら全く問題なかったです。昇圧の試験は次回以降に試してみます。

あとSharpCapですが、Stick PCのWindowsが64bitでももしうまく動かなければ32bitにしろと警告が出ます。実際、極軸合わせは警告ではなく動かなかったので、これ以降は32bit版で試すことにしています。



今回の課題は恒星のサチリと風での揺れでした。最初の300秒の露光時間のものはゲイン120で2時間くらい撮影したのですが、どうも明るすぎて恒星中心がサチっているようなのと、途中から風が出てきたので長時間露光だと星像が大きくなるようなのです。

途中でカメラがきちんとNINAで認識されていないみたいで、撮影は進んでいるのにファイルが生成されないというトラブルがありました。この時点で、ゲインはそのままの120で、露光時間を180秒にしました。
露光時間を短くするのは星像肥大にも有利かと思ったからです。同時に温度順応でピントがズレたことも疑い合わせ直したのですが、ピントは問題なかったという判断でした。でもこのピント確認自体がどうも悪さをしたようです。

朝になって見たらそれでも180秒露光のものも中心部がまだ少しサチっていました。それよりも途中から雲が出てきたみたいで、撮影した180秒のものの半分以上は無駄になってしまっていました。結局露光時間が不足しそうなので、300秒露光の2時間分と180秒露光の2時間分の計4時間分を使うことにしました。

PixInsightでは露光時間が違ったりすると別処理でスタックするので、ダークフレームも2種類用意します。フラットフレームはゲインを120と一致させたので一種類で済みました。



少しフラットについて書いておきます。TSA-120ではこれまでフラット補正がうまくいったことがありませんでした。撮影したフラットフレームが全然まともでないのです。FS-60とFC-76で障子越しの自然光でうまくいっているのですが、我が家の障子は枠が狭くてTSA-120の口径をカバーする面積の障子面がありません。一方、スーパーの袋で薄明後の空でフラットフレームを撮影してうまくいっている方もいるとのことなので、今回はスーパーの袋を二重にして輪ゴムでTSA-120に取り付け、太陽光が入っている部屋の日陰部分の白い壁を映すことにしました。


できたフラット画像は見た目はそれほど悪くありませんが、左の方に少し段差のようなものがあります。ビニール袋の取り付け方か、壁の光の当たり具合かと思って色々試しましたが、特に変化がないのでこれがTSA-120の特性かと思うことにしました。かなり炙り出しているので、それで目立っただけなのかもしれません。それよりも変化が大きかったのが、太陽に少しでも雲がかかった時で、光の光量が大きく変わることです。炙り出して見ているとすごい変化に見えるので、雲が完全に無い時を狙いました。でもこれはスタックするので、実際に光量が多少変化してもほとんど影響がないと思います。

フラット補正をした結果を見る限りは、特に問題なさそうなのでしばらくはこれでいくと思います。



処理はいつも通りPIのWeightedBatchProcessing (WBP)で。出来上がりのライトフレームは、露光時間の違いにより300秒と180秒の2種類できるのですが、よく見ると300秒の方が細部が出ていてノイジー、180秒の方が細部がなまっているけど滑らかと、ちょっと予測と逆の結果となりました。後半のほうが風の影響が大きかったか、もしくはピント確認した時に合わせ直しが甘かったのが原因かと思います。

最初300秒のと180秒のをPIのImageIntegrationで合わせたもの（3枚以下だと処理してくれないので、それぞれコピーして計4枚をスタック）を処理したのですが、改めて4時間分合わせたものと300秒単体の2時間分を比べてみると、合わせたものの細部がどうしても鈍ってしまっています。泣く泣く2時間分を切り捨て、前半の300秒露光の2時間分だけで処理することにしました。

• なかなか納得がいかず、何度もやり直して十日くらい過ぎてしまいました。いろいろ問題点はあります。露光時間が光害地にもかかわらず2時間と短いので、根本的にノイジー。
• 明るい恒星の中心部がサチっているのに後から気付き、残ってしまっています。短時間露光を取り直してHDR合成しようかとも思いましたが、露光時間不足が決定的でそこまでやる価値はないと思い、今回は諦めました。
• もう少し細部が出そうな気もしますが、ノイズを考えるとここら辺が限界かもしれません。

結果です。



風の影響が大きく、星像が肥大したことがそもそもの問題でした。

口径が大きくなるとより明るく撮影できます。その一方、明るくて恒星がサチってしまう恐れがあります。中心をサチらせても淡いところを出すのか、サチるのは絶対に避けるべきなのか、HDRを前提に短時間露光も別撮りするのか、ここら辺はこれから検討すべき課題です。

星像肥大でピンぼけを疑って、その後のピントが合わせきれなくて、2時間分の画像を無駄にしてしまいました。そのため露光時間不足から、画像処理も少し諦めた感があります。M31アンドロメダ銀河は自宅撮影でも処理に余裕がありました。露光時間が4時間半と長かったこともありますが、やはり根本的に明るい銀河だったからだと思います。M31で気を良くして撮影したM33ですが、M31に比べたらやはりM33は淡いです。と言っても銀河の中では大型な部類なのは言うまでもありません。自宅撮影ではやはりここら辺が限界なのでしょうか？露光時間をもっと長くしてリベンジしたい気もまだあります。

あ、それでも前回、3年近く前のM33が縮緬ノイズで救いようがなかったので、自己ベストは更新です。

あと2つ画像処理が残ってます。太陽とかすぐに記事に書けるものと、どんどん先送りになっているネタの差が激しいです。残ってる画像処理の一つは夏の天の川。もうとっくに季節が過ぎ去ってしまいました。あせらずに頑張って、そのうちやります。
