SHG700での太陽分光撮影ですが、安定に運用できることはほぼわかってきたので、もう少し性能アップを図りたいと思います。そのための下計算をしてみます。



太陽の分光撮影で、結果として改善ていきたいのは

• より細かい波長分解能
• より細かい空間分解能

の2点です。これらを改善するために分光撮影の構成機器である、1. 鏡筒、2. カメラ、3. 分光器の性能を考えていきます。

1. 望遠鏡に関しては

• 口径
• 焦点距離

がパラメータになります。望遠鏡によって収差も当然ありますが、簡単のためここでは考えないこととします。

2. カメラに関しては

• ピクセルサイズ

が一番効くパラメータです。実際にはセンサーサイズやフレームレートなども関係してきますが、分解脳にはやはりどれだけ細かく写せるかというピクセル自身のサイズが重要です。

3. 分光器に関しては

• スリット幅
• 回折格子の溝の数の密度
• コリメートレンズの焦点距離
• カメラレンズの焦点距離

が大きく効いてくるでしょうか。

波長分解能についての計算はastrosurfのSol'ExのTheoryのページがわかりやすいでしょう。それでも空間分解能まで含めて自分で計算するのは結構大変なので、Ken Harrison氏が作ったエクセルファイル「SIMSPEC SHG」を使うといいでしょう。最新は2023年6月のversion V1.5bのようです。下の画像は、自分の環境用にSHG700、FC-76、G3M678Mを適用して計算したものです。

ここで注目すべき値は、

• 波長分解能: Dispersion (r): 0.091 Å/pixel
• 空間分解能: Spatial (best) resolution: 2.2 arcsec

で、各種パラメータをいじって、これら2つの値を改善することを目標にします。



表の値で波長分解能に関するところを見ていくと、よく似た値としてナイキスト周波数も考えたEstimated (best) bandwidthというのがあります。ただし、Hα回りの輝度グラフを書くと、ピクセルごとに輝度に有意な差が見えたために、Dispersionの方で考えることにしました。ここで計算された0.091 Å/pixelは、実際のHα線の撮影動画をJSol'Exで実測した値と一致しています。


でも現実的には、この波長分解能のを改善しようとするのは結構大変で、分光器のカメラレンズの焦点距離を長くするか、回折格子の密度を増やすか、CMOSカメラのピクセルサイズを細かくするくらいしか手がありません。前者2つはSHG700を大幅にてこ入れする必要がありますし、ピクセルサイズはすでに最小に近い部類のG3M678Mを使っているため、これも難しいです。

もしやろうとするなら、SHG700の秀逸なアセンブル（コンパクトさ）を諦めてカメラレンズの焦点距離を伸ばすのが最も簡単かと思いますが、大幅改造になるので波長分解能の改善に関しては今回は諦めることとして、将来の課題としておきたいと思います。実際には撮影して楽しむレベルでは0.091 Å/pixelという値はもう十分すぎる性能なので、ここを改善する場合何か明確な動機を持っておいた方がいいでしょう。



一方、空間分解脳に関してはまだまだ改善の余地がありそうです。例えば、上記設定の鏡筒の口径を76mmから120mmに変えると、

• 空間分解能は2.2 arcsecから1.4 arcsecに改善

されます。手持ちの鏡筒だとTSA120を使うことができます。ですが、その場合焦点距離が900mmになるので、太陽像が大きくなってしまいます。ここで浮上する問題点は

• スリットの長さが短すぎて太陽像がはみ出してしまう
• CMOSカメラのセンサーサイズが小さすぎて太陽像がはみ出してしまう

ということです。実際計算すると、太陽サイズの84.8%しか撮影できないため、このままだとモザイク撮影の必要が出てきます。もちろんモザイク画像でも、太陽の縁がある程度映っている限り可能ですが、何枚かスタックすることも考えるとかなり面倒です。

このサイズ拡大問題はそんなに単純ではなくて、スリットサイズやカメラセンサーサイズの拡大を含めて、トータル設計で改善する必要があります。

これに関して、最近MLastroから10mm長のスリットの発表がありました。標準の7mmが700mmの焦点距離まで対応しているので、ざっくりですが焦点距離を1000mm程度まで増やすことができます。これはすでに発注してあるので、そのうち自宅に届くでしょう。

たとえスリット長だけを伸ばしても、カメラセンサーサイズの制限から、それでも太陽像の93.0%までしか一度に入らない計算になります。実際は余裕を見て太陽サイズの120%程度の広さを撮影したいので、カメラセンサーサイズを大きくする必要があります。

焦点距離1000mm程度までなら、IMX183が小さなピクセルサイズと適したセンサーサイズを兼ね備えた候補なのですが、値段的にカメラをぱっと買うのは大変なので、とりあえずは手持ちのASI294MM Proのbin1を試してみようと思っています。ただし、bin1撮影はこれまでの経験でジャジャ馬っぽいことがわかっているのと、フレームレートが出にくい可能性があるので、どうしようもなければ新規にカメラを購入することになるのかと思います。

スリットとセンサーサイズは計算上に出てきてすぐにわかることなのですが、実際にこれらを改善しようとすると、実は問題はこれだけにとどまりません。例えば口径が76mmから120mmに増えると、光量が約2.5倍に増えます。ちょうど焦点位置に置かれるスリットがその光量増加に耐えられるのか、必要なら別途フィルターを追加するなどの処置が必要になるかもしれません。

それでも空間分解能で1.5倍の改善というのは、目に見えてわかる劇的な改善なので、ぜひ試してみたいと思っています。TSA-120とASI294MM Proを適用した改善後の計算結果を示しておきます。


カメラを変えたことによりピクセルサイズが若干大きくなって、波長分解能が少し悪くなってしまっています。それでも0.105Å/pixel程度はあるので、十分でしょう。

追記: その後、TSA-120にアップグレードし、さらにカメラをASI294MM Proにして撮影してみました。




ここで少し、SHG700とSol'Exの違いについて考えてみたいと思います。数値的に光学性能だけ見れば、SHG700よりもSol'Exの方が優れていることが多いのがわかります。例えば、SHG700はコリメートレンズ、カメラレンズともに焦点距離72mmですが、Sol'Exはコリメートレンズが80mm、カメラレンズが125mmと長いものになっています。例えば今の自分のFC-76とG3M678MにSol'Exを取り付けてみます。



計算結果から分かりますが、

• 波長分解能は0.091 Å/pixelから0.052 Å/pixel

と劇的に改善することがわかります。これだけみると、Sol'Exの方が得な気がします。SHG700はなぜ一見改悪とも取れる、焦点距離を短くする方向に向ったのでしょうか？

これを考察する前に、まずはネットに上がっているSol'ExとSHG700の太陽画像の平均らしきところを比べてみましょう。明らかにわかるのですが、SHG700の方が綺麗に出ていることは誰もが思うことでしょう。もちろん例外はありますが、傾向としては明らかだと思います。

ではなぜここまで差が出るのか？少し検証してみます。といっても私自身はSol'Exは持っていないので、かなり推測の部分も多くなると思いますが、そこら辺はご容赦ください。

まず大きく違うのが、SHG700でコリメートレンズとカメラレンズのピント合わせにマイクロメータを採用していることでしょうか。これまでの実際の撮影で、両レンズの位置をマイクロメーターの値を見ずにベストの位置を探って決定し、その後に確認でマイクロメーターを見ると、ほぼ毎回マイクロメーターの1目盛以内に収まります。付属のマイクロメーターの1目盛は、1回転で50目盛で0.5mm移動なので、10ミクロンの移動量に相当します。結局これくらいの精度での位置合わせが必要になるということなのですが、Sol'Exの標準の手動での移動ではどう足掻いてもこの精度を出すのは厳しいのかと思います。XでJia Cangさんがレンズの移動をネジ式に変えて、かなり綺麗に撮影できるようになっているので、やはりここは大きく効いているのかと思います。もう一つの、3つ目の波長選択のためのマイクロメーターは、あると便利ですが、実際にはある程度の波長幅を持って撮影するので、精度という意味では撮影画像のクオリティーにはそこまで効いていないのかと思います。

もう一つの違いがスリットです。Sol’Exのスリット幅も初期の10μmから現在は7μmと進化していますが、スリット幅自身が問題というわけではありません。ポイントはSHG700のスリットは合成石英製で、熱に強いものになっているところです。そのため、多少口径の大きい鏡筒でも問題なく使えることになります。MLastroのページによると口径100mm程度まではERFなどのフィルターなしで使用することができるとのことです。口径は空間分解能に直結するので、Sol’Exで大口径を使いにくというのは、やはり差が出るのかと思います。

結局ブログ記事にはしていませんが、今年も胎内の星まつりに少し参加していて、そこで太陽分光機材を出しているブースがありました。Sol'Exと、なんとSHG700も置いてあったのですが、聞いてみるとまだSHG700は届いたばかりで使っていないとのこと。でも話を聞いている限り、Sol'Exを使う限りはコリメートレンズとカメラレンズの精度に関してはあまり気を使っていないようでした。というよりも、Sol'Exだけを使っているとレンズ位置にそこまで精度がいるという認識にならないような印象を受けました。よく「Sol'Exは面白いけど難しい」とか「再現性よく撮影することができない」とか聞くのですが、機構的にレンズの位置合わせの精度が出ないことが最大の理由なのかと推測してます。でも簡単に改造できるのもSol'Exの利点の一つなので、Jia Cangさんのように、ネジ式にするだけでも相当改善するのかと思います。



久しぶりのブログ記事です。お盆からずっとほぼ休みがないレベルで忙しくて、ここ一ヶ月で天文にかけることができたのは、胎内の星まつりにかなり無理して行ったことと、8月末の友人主催の観望会のお手伝いをしたことくらいです。休日もあるにはあったのですが、ほとんど書類書きに追われていて、ブログを書く時間さえ確保できませんでした。やっと懸念事項も解決しつつあり、この連休くらいから趣味に割ける時間が戻ってきました。

ブログ記事にできなかった胎内での話を少しだけ書いておきます。

今回の参加はあまり無理をせず、土曜の朝、比較的ゆっくり自宅を出て、昼頃に会場近くに到着しました。とりあえず胎内ロイヤルパークホテルのちょっと豪華なランチを食べ、その後のんびりと会場に向かいました。最近は太陽ばっかりで、そこまで欲しいものはないので、何か買うというよりはブースをゆっくり見て回りながら、店員さんや、知り合いの人たちと会話を楽しむのがメインでした。夜も少し星を見て、また次の日も忙しいので、あまり遅くならないうちに帰宅してしまいました。

星まつり会場では、太陽に関する講演があったので、たまたまお会いした仙台の木人さんと一緒にチケットを取って聞くことができました。透過波長幅を測る手段として分光について少しだけ講演内で話があり、SHG700にも触れられていました。講演者が直接使ったというよりは、知り合いが手に入れて試してみたとのことなのですが、今後日本でも様々な結果が出てくることでしょう。今後もっと分光に関しては盛り上がってもいいのかと思っていますが、ブースで何人かのショップ関係者に聞いたところの感触はあまり良くなくて、やはり撮影と撮影後の処理の大変さがあまり好まれないようで、ちょっと残念でした。

明日の日曜は京都の「星をもとめて」に参加します。今回はユニテックさんのブースにいる予定ですので、お気軽にお声かけください。

タグ ：

#G3M678M

#太陽

#SHG700

#分光

#口径

#焦点距離

#FC-76

#TSA-120

これまで何度となく粒状斑の撮影を試みてきましたが、どれも全く満足とはいかずに、撮影手法が正しいのかさえわからないような状態でした。今回、シーイングのいい状態をものにする方法がわかったので、再挑戦してみました。



これまでのベストは、昨年かなりシーイングがいい日に撮ったもので、それでもこの程度です。

かろうじて粒々らしきものが見えていますが、まだ粒状斑と言うにはほど遠いです。それでも画像処理も無理しない範囲でこれだけ出たので、やはりシーイングが重要だということは少し理解できていました。でもシーイングをこれ以上劇的によくする方法は、まだ全然見通しが立っていませんでした。

その後も何度が挑戦はしていますが、上の結果をどうしても超えることができずに、もう今の機材や方針では無理なのではないかと、だんだんあきらめるようになってしまっていました。同時に、太陽全体に対するモチベーションが下がる原因にもなってしまっていて、太陽に関してhPhenixを触るまでずっと盛り上がらない日が続いていました。



最近の太陽の成果でいいシーイングを確実にものにする方法がやっと確立したことになるので、満を持して長年の課題だった粒状斑に再挑戦してみました。

と言ってもこの日は午前がずっと天気が悪く、午後になって少し晴れた程度で、まだまだほんのテストで、そこまで気合入っていません。フィルターもBaaderのOD5の減光フィルムのみで、その他はノーフィルターです。撮影中もずっと薄雲が出ていて、しかも間違えてRAW8で撮影という、普通で考えたらそのまま却下なくらいの状況でした。それでもまあ、休日の晴れ間ということで、セッティング時はしーいんぐもよさそうだったので、撮影を開始してから2時間ほど放っておきました。

30秒間隔で1ショットあたり200フレーム、合計240ショット撮影したのですが、半分くらいの時間は雲で暗くなっていて使い物にならなかったです。残りの半分切るくらいのうち、セッティングして少し経ってくらいの3本だけが分解能よく撮れてました。ベストの1本だけだとノイズがまだ目立ってしまったので、200フレームだと少し足りないのかもしれません。試しに近い時間だった3本を合わせて、600フレームのうちAS4!で上位50％を処理してみると、もう少しマシになりました。その結果です。


天気や自分の設定ミスなどもありかなりの悪条件だと思うのですが、初めてここまで粒状斑が出て、あっさりベストを更新してしまったと言っていいでしょう。やはりこの、連続して長時間撮影していいシーイング時間を選択するという方法はかなり有効なのかと思います。

タグ ：

#太陽

#粒状斑

#シーイング

#C8

#PowerMATE

#バローレンズ

#ASI290MM

前回の記事で4月12日にシーイングの持続時間を評価してみましたが、もう一つ試したことが太陽の全景撮影です。



全景撮影に関しては、前週の4月5日にも口径102mm 焦点距離1000ｍｍの国際光器のMAGELLAN 102で試しています。面積の広いフォーサーズを使い、一応全景を入れて撮影はできました。でもPST的には、BFの5mmという径も、エタロンの良透過波長エリア的にも、プロミネンスがほとんど出ていなかったことからも、限界を超えていると言っていいでしょう。


問題点は焦点距離が長すぎるために、太陽の径が大きくなりすぎてしまい、BFで蹴られることでした。これはBFのマウントの穴径を広げることで、ある程度回避しました。もう一つは、エタロンの良像範囲がリング状に変化していき、Hαに一致する範囲に制限があることです。焦点距離1000mmでの太陽径では、この波長が合う面積内に全体を入れることが難しかったということです。

いずれにせよ、焦点距離が問題なので、鏡筒を変更する必要があります。レデューサーは像が決まった後に入れるものなので、今回は使えないでしょう。



とにかく全景に関しては、焦点距離1000mmではこれ以上解がなさそうなので、焦点距離の短い鏡筒を考えます。

また、カメラもフォーサーズのASI294MM Proはそもそも冷却も使う必要がないのでちょっと勿体無いです。しかも、冷却をしないとしても12V電源を別途繋がなければ使えないので、余分なケーブルが必要となり取り回し的にも面倒です。元々は、高分解能目的でbin1のピクセルサイズ2.3μmを狙っていたのですが、bin1だと(いまだに理由はわからないのですが) 4x4のピクセルパターンがどうしても出てしまうので、bin2での撮影にせざるを得ないということがわかりました。このことは、Phoenixで試したときもそうでしたし、4月5日に試したときもそうだったので、今のところ少なくとも太陽にASI294MM Proのbin1を使うことはできないという結論です。DSOにどこまで影響があるのかは、今のところ気付いたことはないのでよくわかっていません。

というわけで、カメラはモノクロでピクセルサイズが小さいものという観点から、とりあえず手持ちのASI290MMで入る範囲ということにしました。センサーサイズは1/3''とかなり小さいので、全景を入れようとしたら、計算上は焦点距離は400mmよりもかなり短くなってしまいます。実際、焦点距離400mmのPhoenixでもASI290MMだと全景は一度に入りませんでした。ただ、400mm以下だと分解能がかなり悪くなってくるので、とりあえず今回は焦点距離400mmにASI290MMで2枚のモザイクというので妥協します。今後センサーサイズの大きいカメラを使うことを検討しているので、そのうち1枚で写せるようになるかと思います。

さて口径です。順当に行くとPSTの鏡筒がちょうど焦点距離400mmなのでそれでもいいのですが、以前手持ちの口径8cmで焦点距離400mmのiOptronの安価な鏡筒を太陽で試して、口径4cmのPSTよりも分解能がよくなったので、今回も同じことをやってみます。

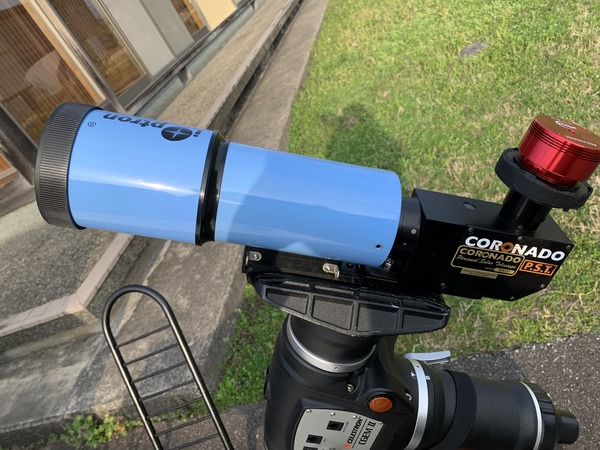

適当にレールを組み合わせ、PSTを無理やりっぽいですが、何とか鏡筒に取り付けます。でも全然ピントが出ません。上の記事を改めて見て写真を確認してみると、PSTをかなり鏡筒内部に入れ込むような状態で取り付けています。同じような距離になるくらいに組み直してみると、やっとピントが出ました。やっぱり記録のための写真は撮っておくものですね。




その状態でそれぞれ1000フレーム撮って上位75%をスタックしたもの2枚をモザイク合成したものになります。細部出しはImPPG、カラー化にはSolar Toolboxを使いました。カラー化後にモザイク合成を、Photoshopを使って手作業でやりました。

中心部の分解能と周辺部のHαの出方にまだ違いがあるので少し不満はありますが、口径10cm、焦点距離1000mmのMAZELLANで撮ったものよりも、はるかにHαの模様が出ています。全然出なかったプロミネンスも、少なくとも形が判断できるくらいには十分出ています。分解能も、モザイクで2枚に分けている効果もあり、同じASI290MMで1枚で撮ったものよりも出ています。

まあとりあえず全景撮影用として何とか使えると思うことにしますが、特にHαのコントラストでPhoenixには劣るので、いいエタロンが欲しくなります。

分解能は口径10cmの時よりもよくなっているので、10cmという口径は全景撮影には全然貢献していなくて、ほとんど意味がないことを示しています。カメラの解像度や、Hαの良像範囲のほうが聞いていたと言っていいでしょう。では、今回の口径8cmは分解能に貢献しているのでしょうか？同じ焦点距離で口径4cmと比較してみればわかるはずです。一応以前の結果では意味があったと結論づけているので、もし時間があれば今一度同じことをやってみてもいいかもしれません。



さて、ここで疑問になってくるのが、そもそも「PSTのエタロンはF10を仮定してあるはずのでは?」ということです。もう少し正確にいうと「エタロンのところで平行光になるようにエタロン手前にレンズ(調べた限り焦点距離200mmの凹レンズらしい)が入っていて、そのレンズがF10の光に対してエタロンに平行光を作り出すはずなのでは？」という意味です。

でも今回使った鏡筒は口径10cmで焦点距離400mmなので、F5です。今のレンズだと平行光にならないはずなのに、なんでこれでうまくエタロンが働くのでしょうか?

いくつかわからないことが出てきました。

• 平行光を生み出す200mm凹レンズの位置に対する要求はあるのか?焦点より後ろにレンズを置いた場合は、光がさらに広がっていくのダメなことはすぐわかります。じゃあ焦点の前ならば、どこでも平行光になるのか?特に、焦点に近づくと変なことは起こらないのか?
• エタロンは本当に平行光しか受け付けないのか？鏡の間の距離が短くてフィネスが10程度のオーダーなら平行光にこだわる必要はないのではないか？
• そもそも、F値ってなんなのでしょう?今の口径8cm、焦点距離400mmの鏡筒の対物側に、直径4cmの穴を中心に空けたキャップをつけたらF10になるのでしょうか?
• 口径を制限する穴は、カメラレンズで言う「絞り」と同等なんだと思いますが、絞りの位置はどこでもいいのでしょうか?エタロンの後に入れたら無意味なのはわかるのですが、例えばエタロンより前の対物側にだったらどこにつけてもいいのでしょうか？

ここら辺の疑問が、なぜPSTのエタロンは現状リング状に良像範囲が変わっていくのか？という疑問につながります。これまでは単純にモードが合っていなくてLaguerre-Gaussianモードが見えていると思っていたのですが、これだと上の疑問に全く答えられません。



ちょっとトリッキーですが、何とか太陽全景をそこそこの分解能で写し出すことができました。でも、なんでF5鏡筒でPSTエタロンが問題ないのかがよくわかっていません。とにかく事実としては、特に平行光を注意して作らなくてもエタロンは少なくとも働いているように見えることから、もしかしたら全くの思い違いをしている可能性もあります。ちょっとまだ答えは出ていないので、もう少し考えて、今後色々試していこうと思います。

タグ ：

#太陽

#iOptron

#PST

#ASI290MM

#全景

#口径

#焦点距離

前回の記事で、4月7日にタイムラプス用に1分おきに撮影した画像を使って、シーイングの時間変化を検証してみました。今回の記事では、翌週の4月12日にもっと短い間隔で撮影し、シーイングの持続時間を検証してみました。



4月5日の撮影では、
を撮影したもので検証しました。1本あたりのserファイルの容量は800MB越えです。

次の週の4月12日に、どれくらいの時間間隔で撮影すればいいのかと、必要フレーム数のあたりをつけるために

• 20秒毎に1.25ms露光で200フレーム、30分で合計90本
• 10秒毎に1.25ms露光で100フレーム、30分で合計180本

で撮影してみました。1本あたりのserファイルの容量はそれぞれ800MB越えと、400MB越えで、トータル量は共にそれぞれ75GB程度になります。



この日は4月5日と比べると、(昼近くからだったこともあるのか) シーイングは全然良くありませんでした。といっても特別悪い日でもなくて、これまで見てきた経験から言うと、ごく平均的なシーイングなのかと思います。そのため、前回分けた
というようなランク分けで言うと、6クラスが半分以上、5クラスが3割程度、4クラスでさえも1割くらい、3クラスが数えたら7枚 / 270枚 ~ 2.5%程度あるだけといったところです。1、2クラスはありませんでした。

「2025/4/5 太陽(その1): 望遠鏡2台での撮影」で見せた、4月5日の中で適当な時間に撮ったものが「ランク4の悪い方か、5のいいほうくらい」という評価だったので、シーイングがいい日に適当な時間に撮影するよりも、シーイングが悪い日に最もいいものを選んで採用した方がいい確率が高いということが言えそうです。



一番興味のある、同じようなシーイングがどれくらい続くかということを検証してみます。

前回の4月5日での結論は

• 1分おきに3−4秒ほど撮影していて、1分毎にシーイングが大きく変わっているのがわかった
• 撮影中の3−4秒でもシーイングは変化しますが、1分毎の平均的な大きな変化には至らず、いい時はいい中での変化、悪い時いは悪い中での変化

というものになります。

今回の4月12日の画像からわかったことですが、

• 20秒おきの撮影ではそこまではっきりとした傾向は見られない。
• その一方、10秒おきの撮影ではある程度はっきりとした傾向が見られた。
• 悪いシーイングの画像がほとんどで、その分いいシーイングが目立ち、一旦いいシーイングになると、2から4枚とか連続して続く。
• ただし、その2−4枚の中でも良い悪いは結構変わるが、他の悪い時画像よりは明らかにいい。
• シーイングがいい時間は、20秒ごとの撮影では30分間で2回、10秒ごとの撮影でも30分で2回だった。

もし今回のことが典型的なケースとすると、

• ごく一般的な、そこまで良くないシーイングの日でも、1時間も連続で撮影すれば、少なくとも数回はいい時があり、そのいい時間は数十秒程度続く。
• 1分毎の撮影だといい時を逃す可能性があり、30秒毎の撮影ならとりあえずチャンスを逃すことはない。
• ただし、いい時の数十秒の中でも良い悪いがあるので、ベストの時を得たいなら更に半分の15秒毎程度の撮影が安全そう。

というようなことが言えそうです。



もう一つ、一回あたりのフレーム数についても検討してみましょう。前回の経験から

• 200枚撮影して、そのうちの上位100枚程度を処理すれば、多少ノイズは目立ちますが、ノイズ処理前提なら十分な枚数

ということがわかりました。

今回10秒毎の撮影を処理してみたところ、

• 100フレームでの撮影だとちょっと心許なく、ノイズがかなり目立つ。多少きつめのノイズ処理をしても、ノイズを消し切ることができない、もしくは無理して不自然になってしまう

という結論です。

なのでやはり

• 1回で最低200フレーム撮るか、
• 1回100フレームで撮影して、いい分解能の何本分かを合わせて使う

とかでしょうか。



こう考えると、静止画を作るのにいいシーイングを探すのには、30秒毎に200フレームくらいをトータル1時間くらいが限界な気がします。これでもファイル総量は100GB程度になります。

タイムラプスの場合は、プロミネンスで30秒毎に200フレームでトータル1時間、太陽表面で1-2分毎に200フレームでトータル2時間とかになるのでしょうか。

もう一つの方法は、ダメだった動画ファイルはすぐ捨てることを前提で、10秒毎に200フレームとかで1時間でしょうか。これだと300GBくらいになるので、トータル1TBの空きスペースがあっても高々最大3セットで、いかにいらないファイルを早く消せるかの判断が重要になってきます。私の場合、性格的に本当に要らないとわかるまではすべてのファイルをとっておくタイプなので、この方法はちょっと厳しいかと思います。



この日の、悪いシーイングながらも、その中でいいシーイングの時を選んで画像処理をしたものを載せておきます。11時22分1秒のもので、200フレームのうちAS!4で上位90％を選んでスタックしています。細部出しはImPPG、コントラストとカラー化はSolar Toolboxで仕上げにPhotoshopです。

• 撮影日: 2025年4月12日11時22分
• 撮影場所: 富山県富山市自宅
• 鏡筒: Celestron C8 (f2000mm、F10)  + Coronado P.S.T.
• 赤道儀: Celestrn CGEM II
• カメラ: ZWO ASI290MM
• 撮影: SharpCap Gain 100、露光時間1.25ms、11時20分から12時1分まで、30秒ごとに200フレームを92回撮影して、そのうちのベストの180/200をスタック
• 画像処理: AutoStakkert!4、ImPPG、PixInsight SolarTools、Photoshop CC

以前までの基準から言うと相当いい部類ですが、シーイングがいい時に選びぬいたベストとは流石に比べるまでもなく劣ってしまいます。でもこのレベルの画像が、シーイングが多少悪くてもほぼ確実に撮れるとしたなら、 全然悪くないのかと思います。



少し補足です。前回記事はシーイングの時間変化の話でした。この記事は結構インパクトがあったらしくて、個別にネットや電話で何人もの方から直接質問がありました。


質問に答える中で一つ気づいたことがあります。それは「シーイングが効くのはある程度の分解能が出てから」ということを伝えるべきだったということです。

例えば口径4cmのPhoenixなどは、実際にはシーイングはほとんど効かないでしょう。実際にはもっと長焦点、大口径になってきて初めてシーイングが効いてきます。

太陽撮影の分解能に関係することとして、より効くものや、簡単に改善できそうなものから順に挙げていくと、

1. カラーカメラかモノクロカメラか
2. カメラのピクセルサイズ
3. 鏡筒の焦点距離
4. 口径
5. シーイング

などといった感じでしょうか。もちろん、機材の質、環境、撮影状況などによって順序は多少入れ替わりますし、実際の分解能はこれら全ての項目できまる個々の分解能の2乗和のルートになります。一つでも悪い分解能があるとそれが支配的となり、それを解決しない限り他のものをどう改善しても無駄になります。そのため、分解能を改善しようとするなら、一番効いているところ( 一番悪いところ)を改善するのが鉄則となります。

1. 例えばカラーカメラかモノクロカメラかは、ピクセルサイズが同じだとしても単純に分解能が倍になるのでかなり大きな効果です。Phoenixのような鏡筒の焦点距離が短い400mm程度の場合でも、カラーかモノクロかの違いは効いてくるでしょう。
2. 同様に、モノクロにしたとしてもピクセルサイズが小さい方が分解能としては有利になってきます。
3. 小口径の太陽望遠鏡は焦点距離も短いので、例え4cmクラスの口径でも焦点距離を伸ばすと分解能が増えるケースが多いと思います。焦点距離を伸ばす代わりに、簡単にはバローレンズを入れてもいいでしょう。
4. カメラのピクセルサイズを小さくしたり、焦点距離を伸ばしていっても、あるところで望遠鏡の口径で分解能の限界がきます。こうなった状態で口径を大きくすると、大きな改善の効果が見えるはずです。逆にいうと、分解能を制限していないところを改善しても改善の効果はほとんど見られません。例えば、焦点距離が短い状態、ピクセルサイズが大きすぎる状態で口径を大きくしても、分解能に関してはほとんど改善が見られないということです。
5. バローなどで焦点距離を伸ばしても、ピクセルサイズが小さいカメラを選んでも、口径の大きな太陽望遠鏡を手に入れても、いずれ分解能には限界が出てきます。その場合は、やっとシーイングが効いていると思っていいでしょう。特に日によって分解能が変わることが認識出るなら、おそらくシーイングが原因です。この状態なら、前回の記事でやったように、いいシーイングの時間帯を探すということが効果的になるはずです。

エタロンの性能差や精度差による透過波長幅の差はまた少し別の話で、解像度というよりはコントラストに効くといったほうがいいのでしょう。



ある程度ですが、いいシーイングの持続時間みたいなものが見えてきました。現実的にはディスク容量からの制限の方がきつそうで、最もいいところを完全に逃さずにというのは難しそうです。でもまあ、1分くらいまでなら多少時間感覚を増やしても、かなりの確率でいい分解能を拾えるでしょうし、たとえベストでなくても適当な時間に撮るよりははるかにいいはずので、今後しばらくは現実的に処理できるくらいの時間とフレーム数で試そうと思います。

加えて、今後検証したいのが、動画ファイルからいいフレームを自動できちんと選べるかです。今はまだAutoStakkertの選択を信頼できないでいるので、自分で手作業でいいものを選んています。これが十分な信頼度で自動でうまく上位フレームを選択できるなら、何本かの動画を合わせて処理するとか、枚数が多くなっても対応できそうです。

太陽関連でまだまだやりたいことがたまっているのですが、未処理の撮影ファイルが残っていて、ブログ記事に書くことも追いつていないです。もっと時間が欲しいです。今後もしばらくは太陽ブームは続きそうです。
