手持ちの未処理画像のうち、最後のもの取り掛かりました。昨年9-10月に撮影した勾玉星雲です。



撮影日は2024年の9月30日。もうだいぶ前のことなので、ほぼ記憶はゼロです。記録から書き起こします。

この日の前半は、ε130Dで (これも少し前にやっと画像処理を終えた) 網状星雲の撮り増しをしていました。でもこの日、カメラの凍結防止ヒーターを入れ忘れて、途中から画面中心が結露してしまいました。しかもずっと気づかなかったので、かなりの範囲で結露してしまったみたいで、カメラの温度を0度より上に上げるだけでは全然解消しません。一旦常温まで戻して、30分程度放っておいたのですが、まだ結露は完全に取れず。次に、凍結防止ヒーターを入れて、温度をとりあえず5度くらいまで下げて、さらにしばらく待つと、やっと結露が無くなりました。

その間に網状星雲の撮影可能時間も過ぎてしまい、後半になって何を取るか迷ったのですが、カメラを回転させることなくちょうど画角的に入りそうな、勾玉星雲を撮影することに決めました。勾玉星雲は2018年12月に撮影しているので、6年ぶりになります。


前回の撮影は6年前のことなので、機材は鏡筒、カメラ共に進化しました。フィルターは少し迷いましたが、時間も限られているので、まずはRGBとHαにしてみました。以前カモメ星雲でHα領域と、BとかGで色調がうまく出たので、RGBで恒星、RGB背景のRをHαの背景で置き換えるという、同じ手を使う予定でした。ところが、途中から雲が出てしまったようで、R画像とG画像はほとんど使いものになりませんでした。

この日は、ヒータ以外にももう一つ大きなミスをしていて、bin2で撮るつもりがNINA上で設定するのを忘れていてbin1で撮ってしまいました。bin1でファイルサイズが大きくなってしまったこと、ピクセルサイズが小さいということなのでS/Nで考えると露光時間が実質短くなったのと同等なこと、bin1のダーク、フラットファイルが必要になることなどがデメリットです。メリットは分解能が出ることですが、そこまで細かい模様を見たいわけではないので、あまりbin1のメリットは効かないでしょう。

その後、10月11日の夜の後半にチャンスがあったので、初日の撮影と同じく泣く泣くbin1にして、RとGの撮り増しと、あとOIIIも追加で撮影しました。

その後、秋は紫金山アトラス彗星とSWAgTiでの撮影がしばらく続いたので、ε130Dでの撮影はしばらくお蔵入りになっていて、今に至ります。彗星は新鮮度が大事なこと、SWAgTi画像の処理は楽なので先に済ませてしまい、最後に残ったのが今回の勾玉彗星というわけです。残ったというか、残しておいたというか、とにかく北陸の冬場の天気は全く期待できないので、未処理のものを手持ちで置いておきたかったのですが、CP+も終わり落ち着いたのと、どうも今週末くらいからやっと冬場の天気を脱却しそうな予報になっているからです。年が明けて体力も戻ってきたので、また撮影を再開していきたいと思います。



さて画像処理ですが、今回はMGCのパラメータを少し探ってみました。その結果、RGBはある程度一意のパラメータに落ち着きました。RGBでやったことの順序と結果を書いておきます。


Gradient scale:
まずは大きな影響のあるGradient scaleを変えてみます。Gradient scaleが小さくなるほど、細かい構造で補正します。

1. Gradient scale: 1024、Structure separation: 3、Model smoothness: 1
2. Gradient scale: 512、Structure separation: 3、Model smoothness: 1
3. Gradient scale: 256、Structure separation: 3、Model smoothness: 1
4. Gradient scale: 128、Structure separation: 3、Model smoothness: 1

画像は1枚目がMGC補正後のRGB画像をBoosted Auto Streatchしたもの、2枚目がMGCでどれだけ補正したかの画像をBoosted Auto Streatchしたものになります。2枚とも、左上からZ字順に比較の1、2、3、4になります。

このパラメータを決定するには2つの要因があります。まずはε130Dを使っていて、迷光の影響 (網状星雲、ダイオウイカ星雲、スパゲティ星雲、おとめ座銀河団)がある (ε130Dだけでなく、強度に炙り出していくと、おそらく反射型一般に同様の迷光があっておかしくないと考えています) こと。この画像の右下の円弧の部分がわかりやすいです。これをきちんと取り除くためには1024と512では不足で、256以下にする必要があるとわかりました。128にすると、補正画像を見ると渦上の構造が出てしまうようで、これは不自然だとして却下しました。これでGradient scaleは256で決定とします。

というか、これでε130Dで散々悩んでいた欠点がとうとう解決するに至ったというわけです。ただし、今のところRGB画像だけ有効で、しかもMARSのデータがある領域が限られているという問題もあります。でもかなり大きな一歩です。


Structure separation:
次に、Structure separationの比較をします。小さい数だと独立した大きな構造内での相対輝度差が小さくなり、大きな数だと構造の相対輝度差を強調するとのことです。直訳ですが、いまいち意味がわかりませんでした。結果を見てパッと理解できたのは、小さな数の方が細かい補正をしていることくらいでしょうか。デフォルトは3です。

1. Gradient scale: 256、Structure separation: 1、Model smoothness: 1
2. Gradient scale: 256、Structure separation: 3、Model smoothness: 1
3. Gradient scale: 256、Structure separation: 5、Model smoothness: 1

画像は左上から1、右上が2、左下が3です。

まず、Structure separationが5の場合は、補正画像で渦上の構造が出てしまい却下です。1と3はあまり差はないですが、本来大きな構造で処理するはずの1の方がよく見ると細かいところも補正できていたりします。とりあえず1を採用しましたが、3でもよかったかもしれません。

タグ ：

#勾玉星雲

#IC405

#IC410

#ε130D

#ASI6200MMPro

#CGEMII

#RGB

#AOO

#MGC

#MARS

久しぶりのブログ更新です。前回のノイズ計算で力尽きてしまい、忙しいこともあり、あまり趣味に時間を割くことができなくなっていました。今回の撮影も、1月初めくらいに撮影して、その後CP+関連の撮影などでしばらく間が空いて、3月半ばに撮り増ししたものです。



撮影は1月に遡ります。ε130D+ASI6200MM Proでの、いつもの自宅での撮影です。もうその時のこと詳しくは覚えていませんが、能登地震から数日後で少し落ち着いてきたことと、対象天体をどうするか迷ってたことが記憶にあります。曇りの間の晴れ間で、長時間は晴れなさそうだったので、比較的短時間で成果が出るものとというので決めた気がします。新規天体よりも、再撮影の方が向いていると判断して、過去画像の中でも結構初期の頃のFS-60CB用のマルチフラットナーのテストで撮った、かもめ星雲にしました。



上のリンクは2019年初めの撮影で、星を初めて2年半が過ぎたくらいでしょうか。すでに画像処理はSIからPIに移っていて、DBEのおかげで少し炙り出せるようになってきた頃だと思います。まだモノクロ撮影に手を出すはるか前で、多分かもめ星雲全体が入るようにとフルサイズの6Dを選んだのだと思います。自宅撮影なのでQBPでHαを出していますが、仕上げを見ても分かるように青いところとかはほとんど出せていなくて、赤でのっぺりしています。StarNetやDeNoise AIなどのAI系のツールはまだ影も形もなく、撮影した画像のクオリティーでの勝負でした。でもこれ、今のツールで処理したらどうなるのでしょうか？時間があったら後でやってみます。

さて今回の撮影ですが、1月の時点で2回望遠鏡を出し、モノクロでRGBの3種を撮影しました。でも画像を見てみるとさすがに光害地での撮影で、しかも曇りの合間でそれぞれ1時間程度の露光時間なので、Rでも本体が淡くてほとんで出ていません。その後CP+などがあったこともあり、しばらくお蔵入りになったのですが、3月中頃にHαを追加撮影しています。4月に入り、重い腰を上げてやっと画像処理です。サボりすぎでダメですね。



やっとのことで画像処理を進めるのですが、なぜか以前に撮ったフラットが合いません。私は基本、フラットは一度撮ると、鏡筒やカメラの構成を変えない限り、マスターフラット化したフラットファイルを使い回しています。これまでSCA260+ASI294MM Proでもε130D+ASI6200MM Proでも、使い回しでほとんど困ることはありませんでした。今回も過去に撮影したフラットで補正したのですが、なぜか全然空いません。ここしばらくε130Dで撮影はしていませんでしたが、それでも構成は何もいじっていなくて、これまでの経験からいったらフラットが合わない理由はありません。

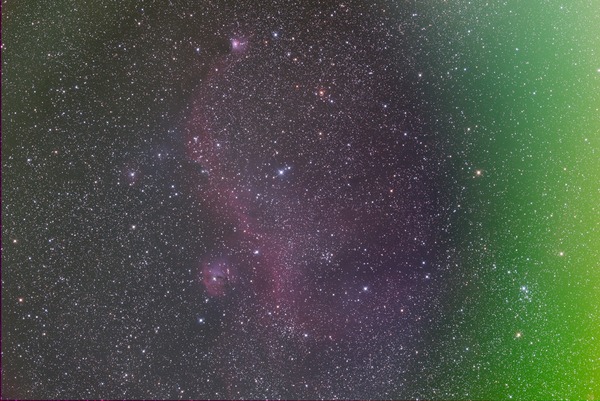

ちなみに下がフラットが合わなかった画像です。RGBを合成した後、ABEの1次をかけています。フラット画像は昼間の明るい部屋の白い壁を写しています。壁の左側にある窓からの光が支配的なので、1次的な傾きがあるのはわかっています。なのでABEの1次をかけるのですが、普通はこれでOKなはずです。それでもこんなに右側に残るのは何かおかしいです。


実際ここまでひどいと画像処理でどうやってもダメで、諦めてフラットを再撮影した方が良さそうです。フラットは昼間の撮影なので次の休日まで待つ必要があり、これだけで1週間程度余分に時間がかかってしまいました。

再フラット撮影ですが、フードの有り無しが影響することもあるので、フード有り無しの両方で撮影しました。比較してみると、フードの有無で差はほとんどありませんでした、過去に撮影したフラットファイルと明らかに見た目で違いがありました。

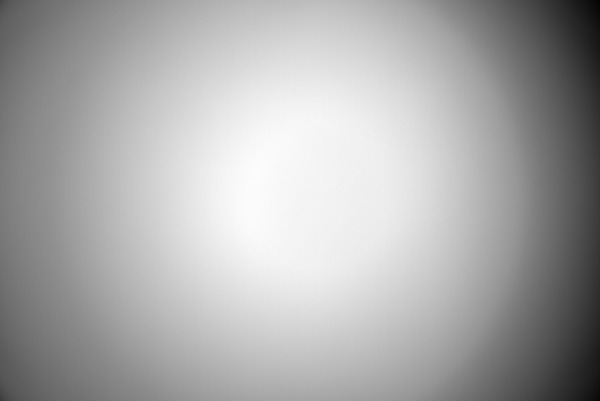

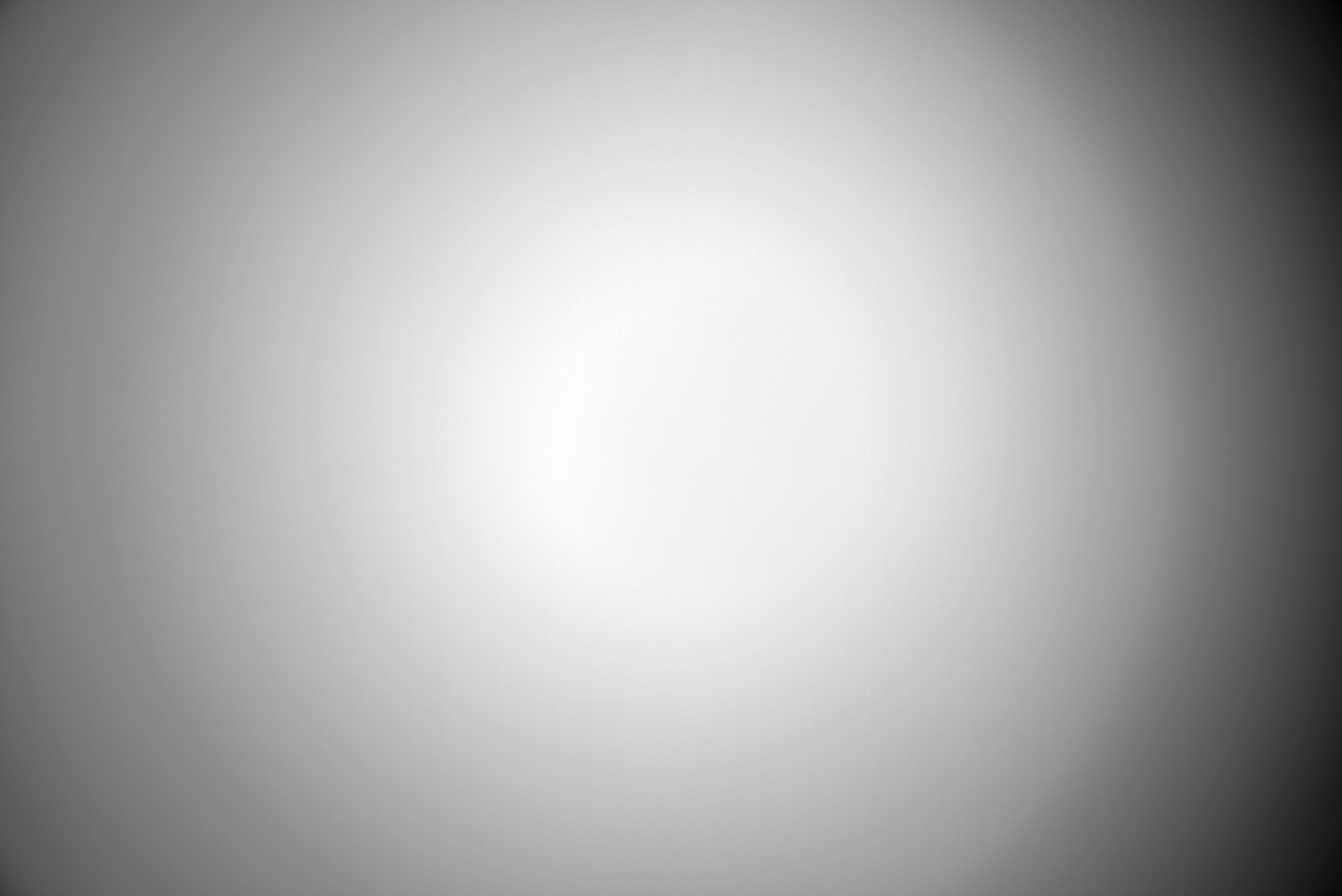

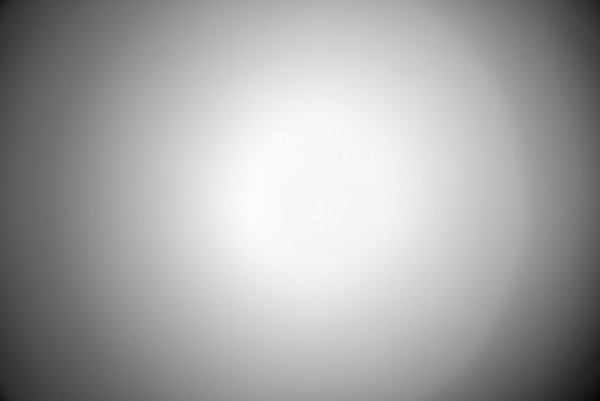

こちらが過去、クワガタ星雲の際に撮影したフラット画像で、少なともその後のイルカ星雲の画像処理の際にはずれたような兆候はありませんでした。代表してR画像を示しますが、比較しやすいようにABEの1次をかけ、オートストレッチしています。

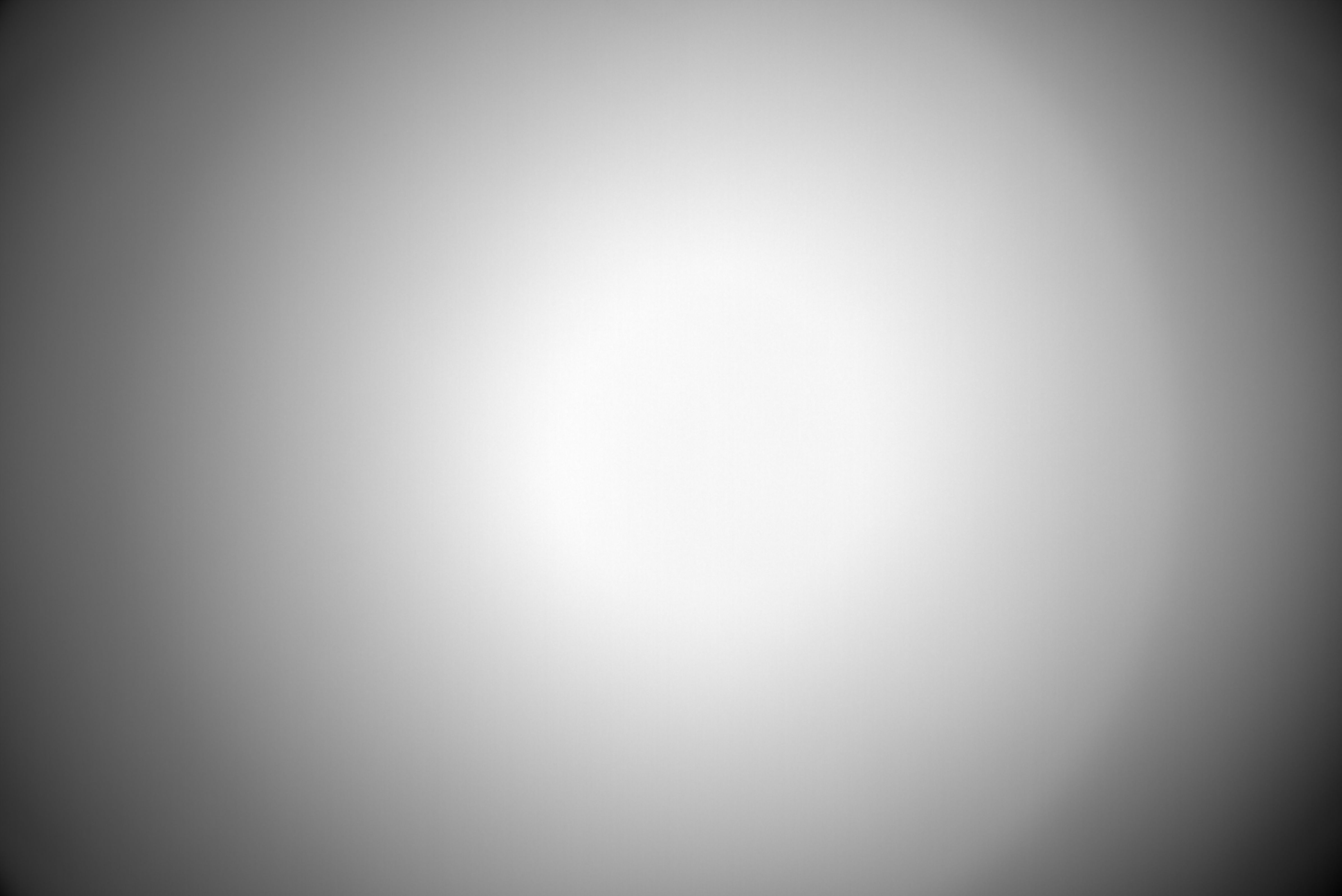

次が今回撮影したフラット画像で、同じくR画像で、ABEの1次をかけ、オートストレッチしています。

どうやら過去のものは左右バランスが取れいてなくて、今回のものは取れているようです。過去画像でのフラット後に右側に大きなずれが出たのも納得です。クワガタ星雲の撮影から鏡筒やカメラをいじった覚えはないので、なぜフラットがこんなに変わったのかの理由は今のところ不明です。何か触ってそれを忘れているか、季節が変わったとかか、どこかで光の漏れ具合や散乱光が変わったのでしょうか？

その後、新しく撮影したフラット画像でWBPPを再度走らせ、スタックしました。あまり細部を出す必要もないので、Drizzleのx1だけかけておきました。出来上がった個々のRGB画像を合成し、SPCCでカラーバランスを整え、BXTをかけます。ここからStarNetで背景と恒星を分離し、恒星はそのまま使いますが、背景はRを次のHα画像の背景と置き換えることにします。

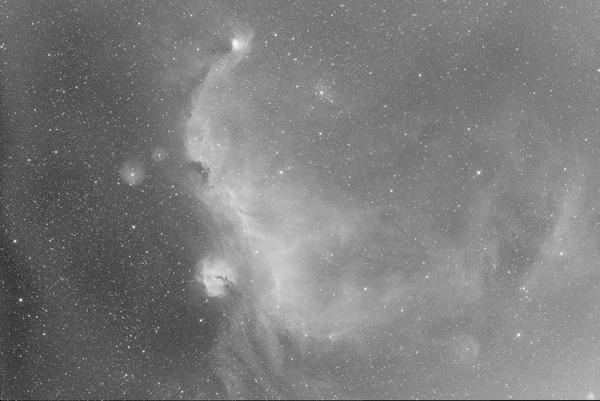

インテグレーション直後のHαを見てみてみます。オートストレッチの強い方をかけています。


これを見ると明らかに左が暗く、右が明るいです。すなわち、カモメの上部は暗いということがまずあります。でもこれをABEでもDBEでも新機能のGC(GradientCollection)でも、とにかく補正してしまうと、左が明るくなりすぎて右の暗いところの明るさを超えてしまいます。

補正の目的は、画面全体の輝度差をなくして、細部の構造の濃淡をより出したいというものなのですが、このような(カブリとかではなく)実際の空に大きな輝度差があり、あるところを境にパツンと変わるような場合は、大元の傾向を壊してしまうという弊害があるということがわかります。最近の私の画像処理では、背景全体が明るくなってしまう傾向があるのですが、おそらく根は同じようなことなのかと思います。要するに細部を出したいがあまり、大傾向を軽視してしまっているというものです。

今の所、どうしたら完璧かというような解はまだ持っていません。淡い部分の階調のわずかな違いを表現するためには、やはり強力なフラット化の手法は必要かと思いますし、背景が明るくなり過ぎるもの避けたいと思っています。特に背景は光害地で撮影している限り、階調の違いがナローでしか出てこないので、背景にどんな色がついているのかよくわからないのが大きな問題です。もしかしたら、Hα画像で撮影される背景は、実際には赤っぽくはならずに、もっと黒っぽかったり、茶色に近いとかかもしれません。

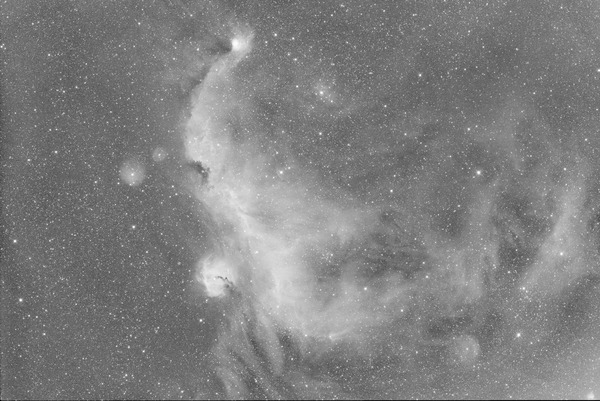

今回の撮影ですが、RGBはGC(GradientCorrection)を使って星雲本体以外はかなりフラットにしました。HαもGCを使って、こちらは結構注意深く、少なくとも逆転現象があまり出ないようにかけてみました。

その時に使ったGCのパラメータです。

GCについては書き出すと長くなりそうなので、機会があれば別途記事にします。



Hα画像にもBXTをかけて、背景と恒星を分離します。先に作ったRGBの背景画像のR成分を、このHα画像の背景で置き換えます。合成したAGB背景画像と、RGBの恒星画像を、別途適当にストレッチして、Photoshopに受け渡します。Photoshopでてきじ重ね合わせ、最終調整をして仕上げです。結果は以下のようになりました。

赤の淡いところもそこそこ出ています。これはナローのHα画像が効いています。Rだけでは淡いところは全然出なかったでしょう。青もそこそこ出ているので、B画像も効いていることがわかります。これはOIIIにしても良かったのでしょうか？でもそれだとAOOにしてしまうかもしれません。ここら辺の塩梅が、まだあまりよくわかっていません。ただし、BもGもフラット化の過程で星雲本体以外はかなり消えてしまったので、星雲本体以外の赤がHαのみになってしまい、赤色だけののっぺりとしたものになっています。

フラットを再度撮影したのですが、ε130D（実際にはおそらく左右非対称からくる）のフラットの誤差がどうしても残るというのは依然問題として残っていて、今回GCで強引にフラット化してしまった弊害とも言えるかと思います。理想は左右対称な(明るい)鏡筒で、暗い場所に行ってRGBを撮影するというものですが、そんな鏡筒はなかなか無いのと、遠征になかなか行けない今の私にとっては、どちらも無い物ねだりというものでしょう。

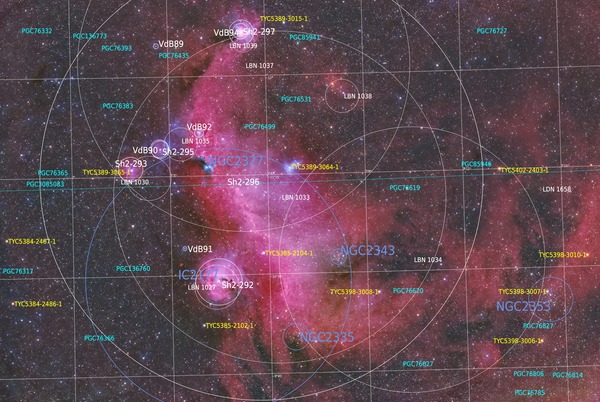

アノテーションです。

かもめ星雲はIC2177が一般的で、NGC2373と言われることも多いようです。NGCは他に3つ写っています。画面内には (シャープレス) sh2-292から297が入っているようですが、途中の294は見当たりません。調べたら画面右下をもう少し下側に行ったところにあるようです。PGCは分解能的に厳しいようで、ほとんど見えてないですね。



2019年初めに撮影したカモメ星雲を改めて載せておきます。

当時は赤いところも結構出るようになったと喜んでいた覚えがありますが、今見るとまだ全然ですね。しかも青成分なんかほぼゼロで、星雲本体が赤一色になっています。

露光時間は3時間越えなのでまあ同じくらいとして、鏡筒の口径は大きくなったこと、カメラはともにフルサイズですが、一眼レフのカラーカメラから、今回はモノクロのCMOSカメラでナローのHαを別撮りしているのが大きな違いでしょうか。いずれにせよ、大きく自己更新かと思います。さすがに5年という期間は、機材、ソフト、技術と、どれも進化が大きいかと思います。

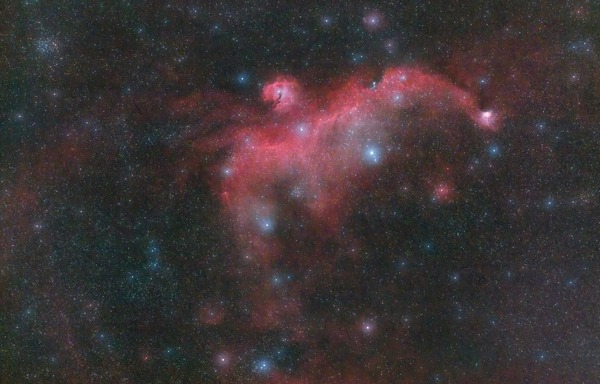

さらにこの5年前に撮影したものを、RAWファイルから今のWBPPでスタックし直し、画像処理までしてみました。その結果がこれです。


元ファイルは同じでも、別物のように違いますね。青い部分も情報としてはあったことがわかりますし、星の色もきちんと残っていました。淡いところもまだ引き出す余地があったようです。どうも撮影中に流れていたようで、縞ノイズの痕跡が見え始めています。

こうやってみると、5年間でソフトや技術が上がっていることがわかります。

ここまで出るなら、今回わざわざ撮影し直さなくても良かったかというとそうでもなくて、淡いところはより出ていますし、右翼に点在する青い部分はさらにはっきりしています。ここら辺の違いが機材の違いに起因するところでしょうか。こうやって進歩を部分部分で見るものとても楽しいです。



イルカ星雲以来の久しぶりの本格的な撮影でした。露光時間があまり伸ばせなかったのですが、天気があまり良くなかったので仕方ないでしょう。でも久しぶりの画像処理で、結構楽しくて、結果もまあ満足です。

しばらく画像処理をサボっていた間に、GraXpertに加えて、GradientCorrenctiontという新しい機能も出てきました。ここら辺はMARSにつながる布石なのでしょうか？関連して、背景の正しい色を知りたい欲求が高まっています。もう暗いところに行くしか無いのか、それともアイリス星雲やゴースト星雲みたいに、明る自宅でもRGB撮影でまだ活路を見出すことができるのか、そろそろ次の手をどうするか本格的に考える必要がありそうです。

実は4月の新月期は結構頑張っていて、M104ソンブレロ銀河の撮影も終えていますし、ヘルクレス座銀河団の撮影ももう終えています。ここら辺の画像処理も時間を見つけて進めたいと思います。

タグ ：

#フラット補正

#かもめ星雲

#GC

#GradientCorrection

#IC2177

年末の12月初めくらいから撮り続けていたSh2-308 ミルクポット星雲がやっと仕上がりました。

海外ではDolphin Head Nebulaと呼ばれているようで、日本でも「イルカ星雲」とか「イルカの頭星雲」とも呼ばれているようです。その一方、Milk Pot Nebulaとかで検索しても全く引っかからないので、どうもミルクポットと言っているのは日本だけのようです。

本当にイルカの口に似たような特徴的な形と、OIIIで写すと青く目立ってとても綺麗で、星を始めた当初からいつか詳細な形と共に撮影したいと思っていた星雲の一つです。最高高度が31度程度と比較的低い空なので、撮影可能期間もあまり長くなく、やっと実現できたというわけです。



実際の撮影開始は結構前で、12月4日の夜中過ぎからです。自宅なので平日も撮影可能で、同じ日の前半に北西方向のダイオウイカ星雲、後半に東から昇ってきているイルカ星雲を撮影しています。

一般に淡いと言われているイルカさんですが、同日に撮影していたダイオウイカ星雲がとんでもない淡さなので、イルカ星雲はずいぶん濃く感じました。下の写真の左は6時間40分のOIIIのダイオウイカで、ABEにDBEもかけて強あぶり出ししてやっとこれくらい。一方右は3時間10分でABEをかけただけでこんなにはっきり出ます。

今回のイルカ星雲は、5分露光でOIIIが59枚、Hαが39枚でAOO合成の予定です。さらに恒星用にR、G、Bでそれぞれ8枚ほど撮影しています。OIIIとHαは比較的早くに撮り終えていたのですが、RGBが曇っている日が多くてなかなか撮り溜めできず、撮影は最終的に1月14日まで食い込んでしまいました。

R、G、B画像もそれぞれ同じ5分露光なのですが、明るい星はサチってしまっています。今後はRGBの各フィルターでの撮影は露光時間を短くするか、ゲインを落とした方がいいようです。




画像処理を進めていてすぐに、今回はイルカ星雲本体の青よりも、背景の赤がポイントではないかと思うようになりました。

1. まず、イルカさんの中にも赤い部分が存在しているようで、今回程度のHαの露光時間では全然分解して表現できていないように思います。
2. 背景の左側の赤い部分は、周辺減光か分子雲かの見分けがつきにくかったのです。特に左下の暗くなっている部分は暗くなっていますが、これは周辺減光なのか迷いました。他の方の画像を見ると確かに暗くなっているので正しいようです。
3. 右側と上部には、かなり濃い波のような分子雲があり、こちらはHαだけでなくOIII成分も持っているようで、左下の赤とは明らかに違った色合いになり面白いです。
4. 画面真ん中の星雲本体の周りに、下から右上方向に進むかなり淡い筋のような模様が見えますが、これも迷光などではなく本当に存在するもののようです。この筋はHαだけでなくOIIIにも存在するので、ここでも色の変化が見られとても興味深いです。

背景の淡い部分を出すには、フラット化がどこまでできるかがとても重要です。通常のフラットフレームを撮影してのフラット補正は当然として、それだけでは取りきれない

• 輝度勾配
• 周辺減光の差の残り
• ライトフレーム撮影時とフラットフレーム撮影時の迷光の入り具合の差

など、大局的な低周波成分の輝度差が、淡い部分のあぶり出しを阻害してしまいます。

私はフラットフレームは晴れた昼間の部屋の中の白い壁を写しているので、どうしても窓側と部屋中心側で輝度差が出てしまいます。これはABEの1次で簡単に補正できるので、まずはHαもOIIIもインテグレーション後にすぐにABEの1次をかけます。ABE1次の後は出てきた画像を見て、毎回それぞれ方針を考えます。



実は今回、フラット化のために最近人気のフリーのフラット化ツールGraXpertを使ってみました。以前からインストールはしていたのですが、ほとんど使ったことはありませんでした。

今回GraXpertをPixInsightから呼び出せるようにしようと思って、この動画にあるように

https://www.ideviceapps.de/PixInsight/Utilities/

をレポジトリに登録して、ScriptのToolboxの中のメニューにも出てきたのですが、いざPixInsightからGraXpertを呼び出すと「GraXpertの最新版が必要」と言われました。アップデートしようとして最新版をインストールしたわけですが、アップデート後PIから呼び出しても、どうも動いている様子が全くありません。確認のために、まずは単独でGraXpertを立ち上げてみましたが、セキュリティーの問題を回避した後もうまく起動しません。ちなみにMacのM1です。

それでどうしたかというと、アプリケーションフォルダのGraXpertをフォルダから右クリックして「パッケージの内容を表示」でコンテンツの中身を見てみます。ContentsのMacOSの中にあるGraXpertがターミナルから起動できる実行ファイルで、これをダブルクリックすることでエラーメッセージを確認することができます。今回はいくつかpyhthonのライブラリが足りないとか出ていたので、手動でインストールしたのですが、結局解決せず。

そもそもメインPCのpython関連はそんなに変なことをしていないので、おかしいと思い調べたら、最新版はMac OS 13.6以上が必要とのこと。私はアップデート後のトラブルが嫌であまり最新のOSには手を出していなかったのですが、自分のバージョンを見たら12.4とか2世代も古いです。仕方ないので久しぶりにOSをアップデートし、一気に14.2.1のSonomaになって、無事にGraXoertが立ち上がりました。

ちょっと蛇足になってしまいましたが、

• うまくいかないときはターミナルから立ち上げてエラーメッセージが確認できること
• OSのアップデートが必要なこともある

というのが教訓でしょうか。

さてGraXpertの結果ですが、背景の星雲の形が大きく変わってしまい、残念ながら撃沈でした。比較してみます。最初がABEのみでフラット化したもの、

次がGraXpertで今回は見送ったものになります。AIとKrigingで試しましたが、大きな傾向は変わりませんでした。画像はKrigingのものです。

違いは左下の濃い赤の部分で、GraXpertではムラと判断され、取り除かれてしまっています。また、イルカ星雲本体があるあたりの背景のHαも同様に取り除かれてしまっています。

このように、背景全体に分子雲が広がっているような場合は非常に難しく、DBEでもあまりいい結果にならないことがわかっているので、今回は再びHαとOIIIに戻って、今一度注意深くABEのみで処理することにしました。 GraXpertの方が良い結果を出す場合もあると報告されているので、実際のフラット化処理の際には一意の決まり手は存在せず、毎回臨機応変に対応すべきなのでしょう。



さて、今回最終的に使ったABEの具体的な手順を書いておきます。これも今回限りそこそこ上手くいったと思われる、あくまで一例です。

• Hα: ABE1次、ABE2次
• OIII: ABE1次、ABE2次、ABE3次、ABE3次

として、ここでAOO合成。その後さらに

• AOO: ABE4次

として、やっと落ち着きました。繰り返しになりますが、どれも決まった手順とかはなく、その場その場で画像を見ての判断です。

ポイントは

1. 過去に他の人が撮影した画像などを参考にして、自分の背景がおかしすぎることがないこと
2. オートストレッチで十分に炙り出せる範囲にフラット化を進めること

の2点でしょうか。それでも特に2にあるように、あぶり出しやすくするためにというのを主目的でフラット化しているので、正しい背景からずれてしまう可能性は否定できません。さらに1も、淡いところをどんどん出していくと、参考にできる他の画像自体も数が限られてしまうようになるという問題もあります。

こうやって考えると、PixInsightのMARSプロジェクトにかなり期待したいです。何が正しい背景で、何がカブリなどのフェイクかの指標を示してもらえるのは、とてもありがたいです。もちろん、誰も到達していないような淡さなどは当然データベースに登録されないと思うので、限界はあるはずです。でも私みたいな庭撮りでやっている範囲では、十分な助けとなってくれると思います。



1月19日の金曜の夜、SLIMの月面着陸の様子をネットで追いながら、画像処理をしていました。着陸後、結果発表までかなり時間があったので、寝るのは諦めてのんびり進めます。その時に一旦仕上げて、Xに投稿したのが以下の画像です。



土曜の朝起きて、いつものコメダ珈琲に行き、画像処理の続きです。改めて昨晩処理したものを見てみると、ノイズ処理がのっぺりしていて、恒星の色も含めて全然ダメだと反省しました。特に、拡大するとアラが目立ちます。

そもそもε130Dの焦点距離が430mmとあまり長いものではないので、画角的にイルカ星雲本体が少し小さくなってしまいます。後から拡大しても耐え得るように、WBPP時にDrizzleの2倍をかけておいて、Drizzle+BXT法で、イルカさん本体の解像度を上げてみます。



下の画像は、左がDrizzle x1で右がDrizzle x2、上段がBXT無しで下段がBXTありです。差が分かりにくい場合は画面をクリックして、拡大するなどして比べてみてください。

1. まず上段で左右を比べると、Drizzleを2倍にすることで、恒星の分解能が上がっていることがわかります。
2. 次に左側で上下を比べると、(Drizzleは1倍のままで) BXTの有無で、恒星が小さくなり、背景の細かい模様もより出るのがわかります。ただし、画像の解像度そのもので分解能は制限されていて、1ピクセル単位のガタガタも見えてしまっています。
3. さらに下段のみ注目して左右を比べると、右のDrizzle2倍にさらにBXTをかけたものでは、恒星のガタガタも解消され、かつ背景もピクセル単位のガタガタが解消されさらに細かい模様が見えています。

このように、Drizzle+BXTで、恒星も背景も分解能が上がるため、圧倒的に効果ありです。

ところでこのDrizzle+BXT法ですが、2023年5月に検証して、その後何度がこのブログ内でも実際に適用してきたのですが (1, 2, 3) 、最近のXでの天リフ編集長の「効果があるのかないのか実はよくわからなかった」という発言にあるように、当時は余り信用されなかったようです(笑)。

効果があるのかないのか実はよくわからなかった「Drizzle」処理がBXTと併用することで劇的な効果に。 https://t.co/gwfJ1lgTph

— 天リフ編集部 (@tenmonReflexion) January 18, 2024

ところが上のリンク先にもあるように、ここ最近だいこもんさんや他の何人かの方が同様の方法を試してくださっていて、いずれも劇的な効果を上げているようです。とうとう流行期がきたようです！

この手法を科学的な画像としてそのまま使うことはさすがにできませんが、鑑賞目的ならば、本物のさらに細かい構造が見えてきている可能性があると思うと、夢が大きく膨らむのかと思います。多少の手間と、(一から揃えるとPixInsightとBXTでそこそこの値段になるので) あまり多少ではないコストになりますが、それでも対する効果としては十分なものがあるのかと思います。

土曜日はこんなことをやっていて、力尽きました。



日曜日もほぼ丸一日かけて、Drizzle x2の画像の処理を進めます。なかなか上手くいかなくて、バージョン10まで進めてやっとそこそこ納得しました。あとから10段階を連続で見てみると、徐々に問題点が改善されていく過程がわかります。

金曜夜中に処理したDrizzle x1と、日曜夜遅くにDrizzle x2で最終的に仕上げた後の画像の比較してみます。ともにBXTをかけたものです。

まずはDrizzle x1

次にDrizzle x2です。

画像処理にかけた気合と時間が大きく違うこともありますが、それにしても結果が全然違います。では一体何をしたかというと、大きくはノイズ処理の見直しと、恒星の処理の見直しです。
私的にはかなり満足なのですが、子供に上の画像を見せたら「霞んで見えるのが惜しい」と言われました。ナローバンドフィルターは星まつりで安いB級品をちょくちょく集めてきたのですが、パッと手に入れることができた眼視用OIIIフィルターだと多分もう厳しいので、新品で購入してしまった方がいいのかもしれません。でも新品でも在庫がないみたいです。いっそのことUV/IRカットフィルターを重ねてしまうのも手かもしれません。

上の画像は拡大すると真価を発揮します。イルカに見えるように画像を90度左回転し、左に明るい赤の壁を置くような構図にしてみました。

恒星の色もでているかと思います。大きくクロップしたとは思えないくらいです。

さらにイルカ星雲本体のみにしてみますが、ここまで拡大してもまだ大丈夫かと思います。

この画像も子供に見せたら、「イルカの中の赤いところがまだ出ていない。頭のところにある脳みそみたいなところはまだマシだが、下の心臓の形はもっと出るはずだ」とか言われて、どこからか検索してきたもっと細部が出ている画像を見せられました。でもその画像の説明を見たらそもそも大口径の350mmでf/3、撮影時間がなんと45時間...、さすがに太刀打ちできるはずもないです。

超辛口な息子の意見に少したじろぎましたが、ナローバンドだとしても自宅撮影でここまで出るなら、もうかなり満足です。あとは毎回コンスタントにこれくらいまで出すことができるかでしょうか。もう少し練習が必要な気がしています。



金曜夜から土日のほとんどを画像処理にかけてしまいました。やり直しを含めて、今回は丁寧な処理の画大切さを実感しました。淡いところを出すときは、特に慎重に手順を考えて処理しないとすぐに破綻してしまいます。

結局これ1枚に32時間くらい画像処理にかけたので、ちょっとスキルが上がったはずです。1枚に集中してできる限りのめり込むことは、かなり効果があるのかと思います。

でも次のダイオウイカとまともに戦えるとはまだ思えません。今のところ全然ノイジーです。ダイオウイカ星雲はそれくらい手強いです。

タグ ：

#イルカ星雲

#イルカの頭星雲

#ミルクポット星雲

#Sh2-308

#ε130D

#AOO

#BXT

#drizzle

2年近く前に自宅から撮影したSh2-240、かなり淡く、当時はFS-60CB+CBP+EOS 6Dで12時間越えとかなり頑張ってみたのですが、画像処理で相当無理して出していたのがわかります。



結果を見ても明らかですが、これは敗退だったと言えるでしょう。

タグ ：

#ε130D

#drizzle

#ソフトウェアビニング

#Sh2-240

#シメイズ

#シャープレス

#OIII

#AOO

#ASI6200MMPro
