6月4日、家族で外でバーベキューをした後、とても天気が良かったのと、月が明るいので星雲は諦め、先週に引き続き再度C8とASI224MCで木星撮影に挑戦しました。最初に結果を載せます。

2017-06-04-1252_7-RGB-Jup_lapl4_ap28_Drizzle30_w_p_cut


富山県富山市下大久保 2017/6/4 21:53:20
C8 + Explore Scientific x3 barlow lense + ZWO ASI224MC + Advanced VX
F30, Shutter 10.00ms, 99fps, gain 401/600, 2500/5000 frames

何本か撮影したものの一本を処理したものですが、前回のものよりかなり良くなっているのがわかると思います。


撮影に関して前回と違う点は
  • ずっと前に胎内星まつりで買ったZWO社製のIRカットフィルターを入れた。
  • FireCaptureの「Control」タブの「More」を開けてRedとBlueのを調整してホワイトバランスを取った。また、Brightnessが240だったので100にした。(どうもSharpCapの設定が残っていたみたいです。)
  • 前回間違えてAVI形式にしたのをSER形式にした。(ビット指定はないのだろうか?)
  • Gamma補正をオフにした。
  • 5倍のバローで1024x768に加えて、3倍のバローで800x600でも撮ってみた。
  • 800x600の動画を、Drizzleの3.0Xにして解像度を増やした。(Registaxでより細かく空間周波数を扱えるので、1024x768でDrizzle無しよりいい結果だった。1024x768でDrizzleの3.0Xはかなり重いので次回の課題。)
  • なにより、シーイングが前回よりもかなりいいと思われる。

その時の動画がこれです。前回の動画よりもはるかにましになっています。南天に近い位置で撮影したため結局ADCは使っていません。



その後画像処理をしたものが上の最初の写真になります。

ここで一つ疑問が湧きました。画像にした時の木星の向きがよくわかりません。実際には木星の縞が水平になるようにカメラの向きを変えて撮影していますが、画像処理の段階で180度回転させました。これは他の方の木星の画像を参考にしたのですが、なぜこの向きがいいのかがまだ理解できていません。確か木星の北極が上とかなんとかという記事を以前どこかで見たことがある気がしますが、多分そのような理由なのでしょう。あとで調べてみます。


さて、次の課題ですが、
  • WinJUPOSでDe-rotationを試す。(後日、De-rotationまで試しました。)
  • 是非とも大赤斑の見える時間をねらって撮ってみたい。
  • 5倍バローの1024x768撮影でDrizzleの3.0Xを試す。
  • L画像のためにASI290MMを買うか?
といったところでしょうか。 ASI224MCの限界に達していそうならばできればASI290MMを試してみたいですが、予算を出せるかが悩みどころです。


タグ ：
#木星
  • コメント数:
    2 コメント

    • コメント

     コメント一覧 (2)

      • 1. naka
      • 2017年06月06日 23:16
      • 惑星やってますね。

        長い焦点で拡大して撮ると、どうもうまく行かないので
        短い焦点で撮ってしまっています。

        画像処理のしかた、まとめ切れてないですが、今度の例会で
        はなすことになりましたので、よろしくお願いします。
      • 2. Sam
      • 2017年06月07日 20:53
      • やっと今年も惑星を始めることができました。軽いFS-60Qに慣れてしまうと、なかなか重い鏡筒を出すのが億劫になります。でも久しぶりにC8を使って、一年前の色々わからなくて迷っていた時のことを思い出しました。

        今度の例会のお話楽しみにしています。RegistaxのWavelet変換は慣れないと大変ですよね。よければブログの記事も参考にしてやってください。

        それではまた日曜日に。
  • カテゴリ:
    惑星
    FireCapture
  • by

5月29日、平日ですが先週あたりからC8を出したので、久しぶりに自宅で木星の撮影をしてみました。木星の撮影は去年の5月２８日拡大撮影でX7で撮って以来ほぼ一年ぶりです。

IMG_1937


機材は前年中断した時と同じ鏡筒: Celestron C8 + 赤道儀: Advanced VXにCMOSカメラ: ASI224MCを付けています。ピント調節用に笠井トレーディングのシュミカセ用マイクロフォーカス接眼部を使っています。バローレンズは以前特価の時にKYOEIで購入したScientific Explorer社の5倍のものです。昨年買って少しだけ試して結局撮影での使用までいかなかったADCですが、今回少し使って見ましたが、木星が南天高くのぼっていたせいか調整してもほとんど変化が見られませんでした。一度画像処理をして見てから再度使用してみようと思います。

以前はCelestronの3倍のバローレンズを使っていたのですが、ADCを入れた時にバローレンズから撮影面の距離が変わると拡大率が変わってしまうという欠点がありました。今回新兵器のExplorer Scientific社のフォーカルエクステンダーはテレセントリック系のバローレンズで、距離が変わっても拡大率がほとんど変わらないというメリットがあります。そのおかげでしょうか、拡大率が5倍に変わっても、ADCを入れてもターゲットを見失うことが圧倒的に少ないです。

これまで惑星用のソフトの解説をしたことがなかったので、いい機会なのでメモがわりに今回少し書いておこうと思います。また、以前書いた胎内星まつりでのChristfer Goさんの講演のメモも役にたつと思います。

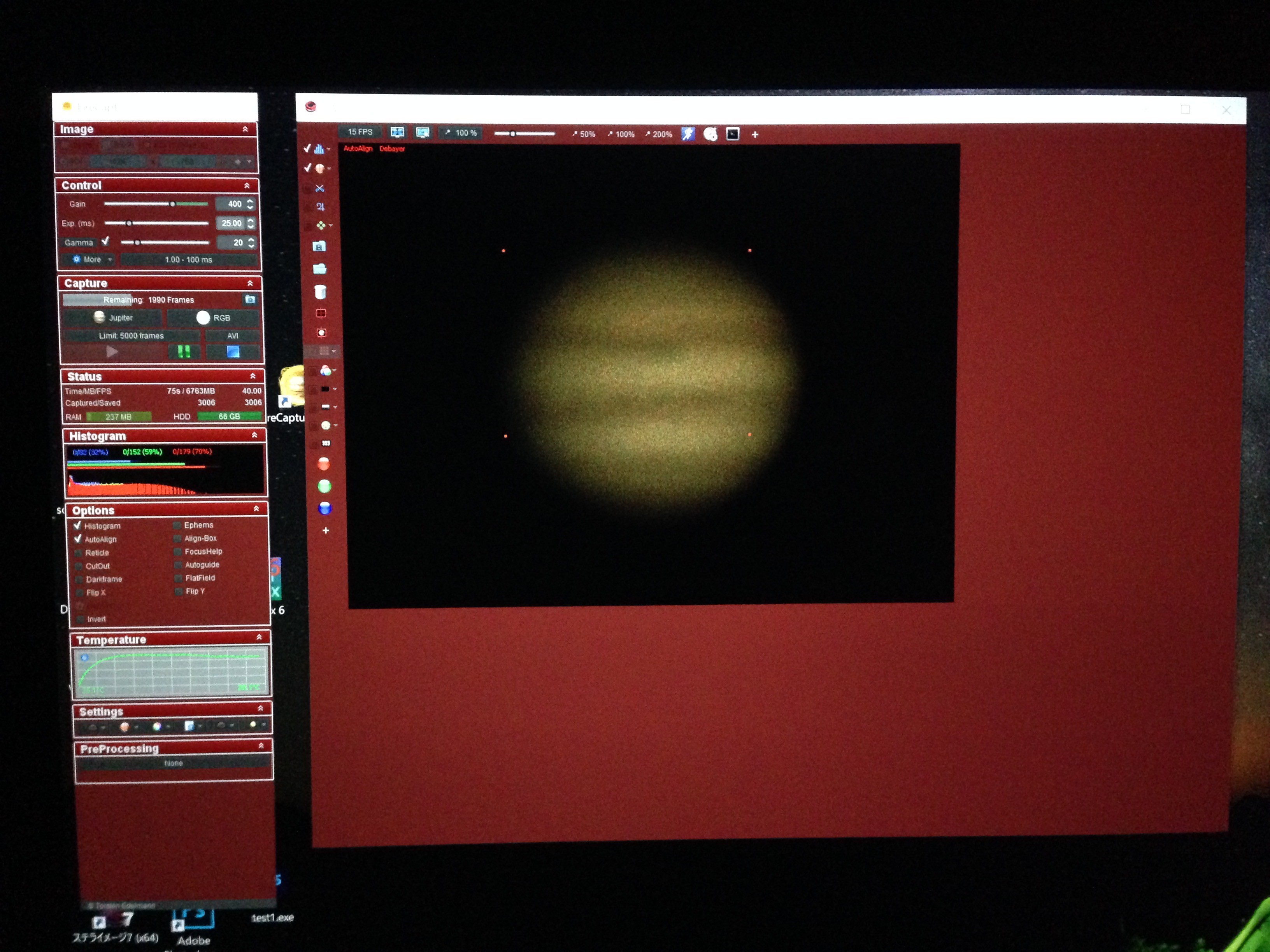

撮影用のソフトはFireCapture2.6βです。βのバージョンが去年の2.5から2.6に上がっていました。今回試したのは2.6.01です。インストールは特に問題なく、最初に実行ファイルをダブルクリックして、その後はASIカメラ用のショートカットができるので、それをクリックします。カメラの認識は特に問題ないです。設定したところだけメモしておくと
  • 画像が出ているWindowの左横のアイコンの「Set capture folder」で、ファイルの保存場所のルートディレクトリを好きなところに設定。私はD:¥home¥starの下にBYEやらSharpCapやらのフォルダがあるので、そこに指定。
  • 「Image」タブのROIで1024x768を選択
  • 「Capture」タブのところで、フォルダ名とファイル名に関係してくるJupitar, RGBを選択。5000Framesを選択。ファイル形式をAVIからSERに変更。
  • 「Option」タブの「Debayer」にチェックを入れカラー画像にする。
最初StickPCで取り込んだのですが、ROIで1024x768ピクセルにしてフレームレートが15fpsとかひどいと10fps以下になってしまうので、結局MacbookProのbootcamp上で撮り込みました。OSはStickPCもMacのbootcampもWindows10の64bit版です。それでもMacbookProでも25fps程度までしか上がりません。そこで、「Setting」タブから「Performance」を選んで、「Force agressive memory recovery during capture」を選びます。このメモリオプションありだと80fpsでも安定に保存までできました。

おそらくもう少し早いフレームレートも撮り込みができるのですが、暗くなりすぎてゲインを500以上に増やさなければならなくなるので、一旦80fpsまでとして出来上がりの明るさとノイズのバランスを見てこれからどこまでフレームレートを下げていけるかの調整していきたいと思います。 ちょうど天文リフレクションズで惑星撮影で有名なRB星のブログのまとめを紹介していて、その中で50fpsと書いてあったので、(追記) 最近のRB星のブログを見てみると、木星の場合はLが90fps、RGBが50fpsのようです。今後そこらへんを目処に試していきます。

実際の撮影では、21時頃まではシンチレーション（大気ゆらぎ）がひどかったのですが、その後22時頃にかけて揺れがかなり収まりました。 （追記）かなり像が揺らいでいて、21時頃からやっと筒内気流が落ち着いてきて少しましになりましたが、まだ空の揺らぎがひどく、また少し霞みがかっていることもあり、もう少しシーイングのいい日を待つ必要がありそうです。撮影中は画像が出ている左横のアイコンの中の「AutoAlign」をオンにします。すると、1024x768の画面を自動的に惑星が真ん中になるように移動してくれます。4つの赤い点が出て今画面のどこらへんを写しているかわかるので、端の方になった時は赤道儀のコントローラーで4つの点が真ん中になるように移動してやります。

ADCを使う時はWindowの左横のアイコンの中の「ADC tuning」というのを使うと楽ですが、今回は効果のほどがわからなかったのでこれは次回以降にもう少し試します。

アイコンを見ていくとダークフレームもふらっとフレームも取れるみたいですが、まだ試していません。実は手持ちのASI224MCは電視で酷使していてかなり汚れがひどく、惑星撮影時にセンサー保護ガラス面の汚れがそのまま拡大されて写ってしまい、黒いシミができまくっていました。撮影には致命的です。かなり綺麗に掃除したのですが、それでもまだ少し汚れが残っているので、フラット補正はしておいたほうがいいのでしょう。

結局、ファイルを80GBくらい取ったところでHDDが残り少なくなってきてしまったので、この日はおしまいにしました。今回の反省点は
  • なぜかRedがすごく強くBlueが弱い。
  • SERファイルにしたつもりがAVIのままだった。
  • C8がF10なので、5倍のバローでF50となり拡大しすぎかもしれない。
  • 多分シーイングはまだまだ全然良くないので、もっといい日を狙う。
くらいでしょうか。とりあえず今回の文の画像処理をして、後日また記事にしたいと思います。



あと、惑星関連でやってみたいことを少し書いておきます。
  • ASI290MMを手にいれて少なくともLとASI224MCのカラー合成、できればフィルターを使ってRGB合成を試す。
  • 昨年頂いたMEADEの250mmを試す。
  • MagicLanternでのRAW動画での惑星撮影がどこまでASIに迫れるか試す。
などです。

タグ ：
#木星
#C8
#ASI224MC
#バローレンズ
