TSA-120を使ってのフェニックスの大口径化の最後の記事で少しだけ見せたのですが、次に更なる大口径、20cmのC8を使うことを考えています。

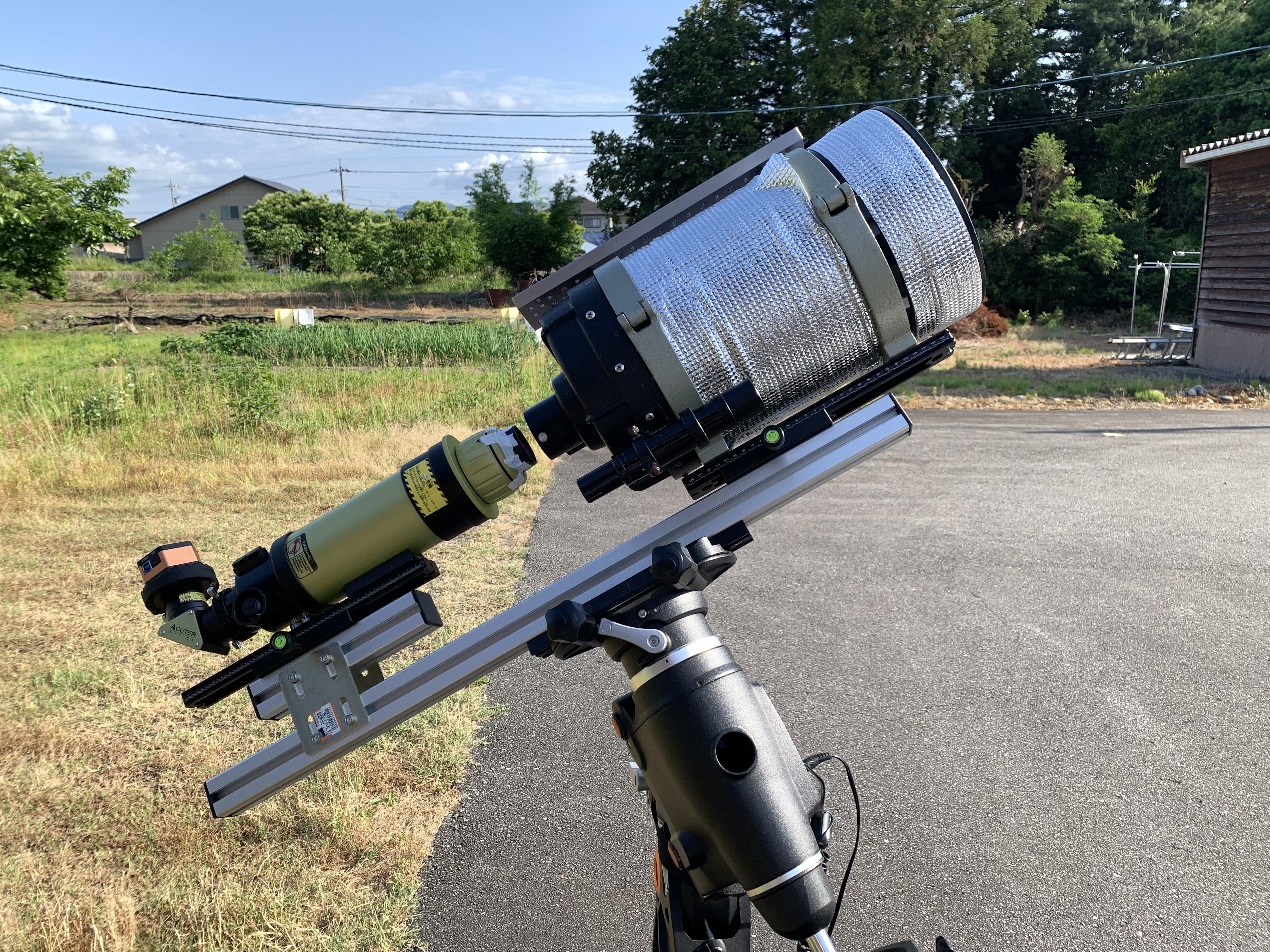

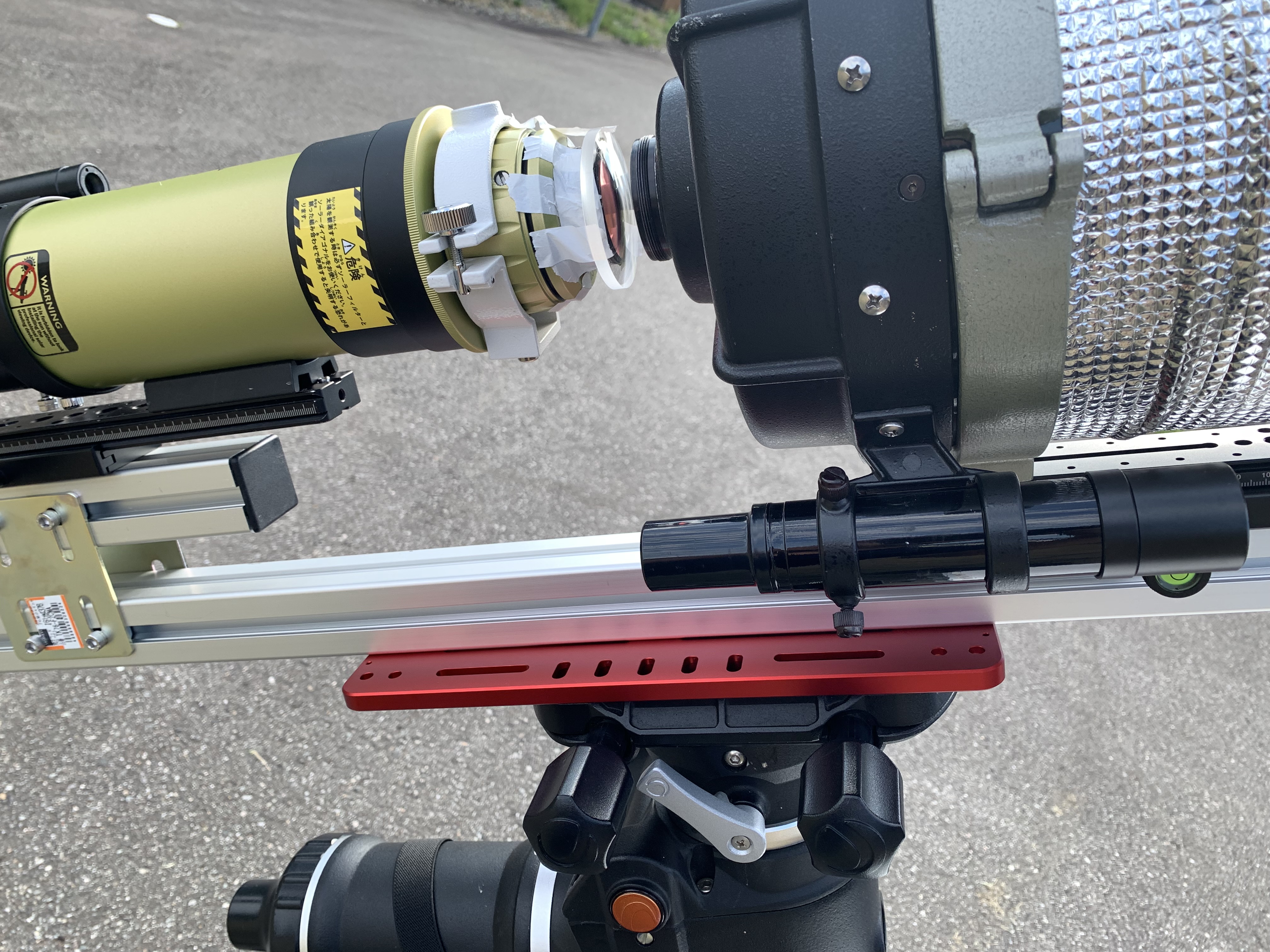

PhoenixとC8の接続は、TSA-120の時と同様に、アルミフレームを使っています。そもそも、C8で高さが変わることも見込んで、最初からアルミフレームを採用していたというわけです。


このフレームを縦に2段にすることで、フェニックスの位置を高くすることができ、長穴の空いた板で接続することで高さを調整することができます。



コリメートレンズはTSA-120の時と同様に、PSTの焦点距離-200mmのメニスカスレンズを使いました。TSA-120の時は、コリメートレンズ位置で光束径が27mmと、実測レンズ径の23mmを超えていましたが、C8は焦点距離2000mmのF10鏡筒なので、焦点から200mm対物側に置いてやれば、光束径は20mmになり、レンズ径内に収まるはずです。

C8は主鏡を移動することでピントを合わせる構造となっています。その調整範囲はかなり広く、焦点距離は1800mm程度から2300mm程度まで調整できるそうです。これはフェニックスを置く位置の範囲を、広く取れることを意味します。逆にいうと、この調整範囲の広さから最初は簡単にピントが出るでしょうが、最適化は自由度が大きく大変だということになりそうです。



減光に関しては、PST+C8やTSA120+Phoenixでやった方法と同じで、エタロン前にUV/IRカットフィルターをつけています。

UV/IRカットフィルターは基本的に反射と透過が主で、熱はほとんど発生しません。熱は、反射でも透過でもないわずかのロスで発生するからです。

また、UV/IRカットと言いながらも、実際に太陽光をフィルター単独で反射光を見るとわかるのですが、意外に可視光も反射することがわかります。さらに、見る限り透過光より反射光の方が明るかったりします。そのため、不可視光も含めたパワー的には3分の1程度に抑えることができるはずです。

その後にさらに赤色のR2フィルターを入れています。以前C8の光をこのR2フィルターに直接入れたときは熱で割れてしまいましたが、UV/IRカットフィルターの後に入れた場合はほんのり温かくなるくらいで、全然余裕がありそうです。

エタロンも基本的には反射と透過なので、エタロン自体が熱を持つことはあまりなく、熱で壊れることはないということは、PSTで経験済みです。ただし、フェニックスのエタロンはPSTと違い中央遮蔽があり、そこでのロスが熱になる可能性があるので、十分注意しながらエタロンを壊さないように試す必要があります。今回UV/IRカットフィルターとエタロンの間にR2フィルターを入れたのは、中央遮蔽での熱膨張を心配してです。

副鏡のところではそこそこ集光しているので、鏡以外のところには全光量をあまり当てない方がいいでしょう。最初のアラインメントだけは、鏡筒の蓋を少しだけ開けて、大きくずれていないことを確認してから全部開けるようにしています。

また、焦点から大きく外れたところに平面の反射面を置くと、戻り光が変なところで集光する可能性があります。基本的には焦点から遠くない所に反射物を置きますが、やはり対物側を覗き込まないように気をつけるべきです。戻り光は集光さえしなければ、太陽光以下の光しか返ってこないので、基本的には問題ないはずです。

でも、そうは言っても太陽望遠鏡が危険なことには変わりないです。ここで書いていることが理解できない場合、もしくは危険を軽視して注意を払えないような場合は、太陽望遠鏡の改造などは絶対に試すべきではないです。もし試す場合も、口径が大きな鏡筒での太陽観察は、失明や火事など、本当に深刻な危険が伴うことを十分肝に銘じて、安全に十分な注意を払いながら、自己責任の範囲で進めるようにしてください。この記事を読んで何か事故が起きたとしても、私は何の責任も取ることができません。




C8とPhoenixの2台を繋いだ状態で、実際に太陽を導入してみます。やはり最初は怖いので、鏡筒前の蓋を少しずつずらしながら、熱くなるようなところがないか、手で触ったりして確かめながら進めます。接眼部では最初はカメラをつけずに、手をかざして明るい光が来ていないことを確認しながら、徐々に蓋をずらして開けていきます。

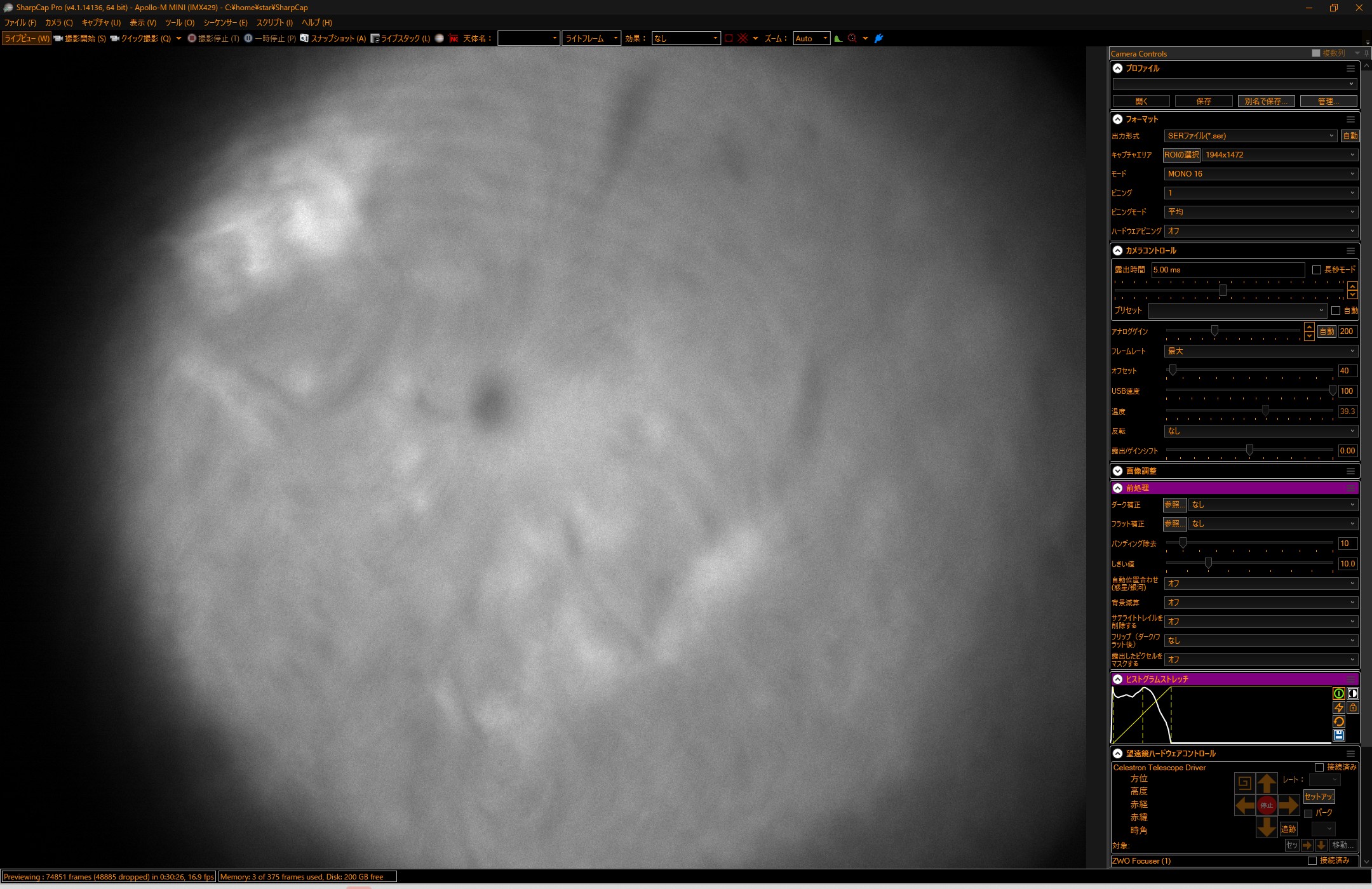

問題なさそうならカメラを取り付けて、早速SharpCapで見てみます。C8のピントノブを回していくと、やはり予想通り範囲内に簡単にピントが合うところがありました。




でも、ピントが合ったというだけで、これで成功かというと、見ている限り問題点が大ありです。

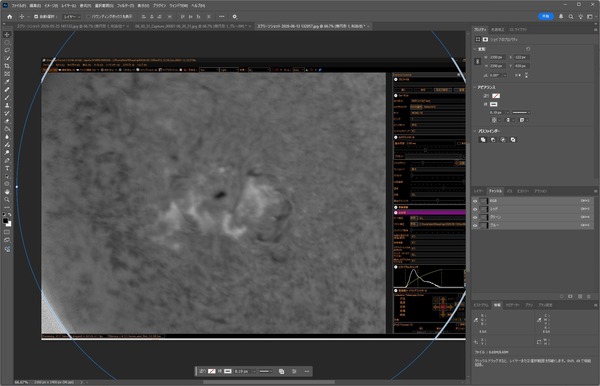

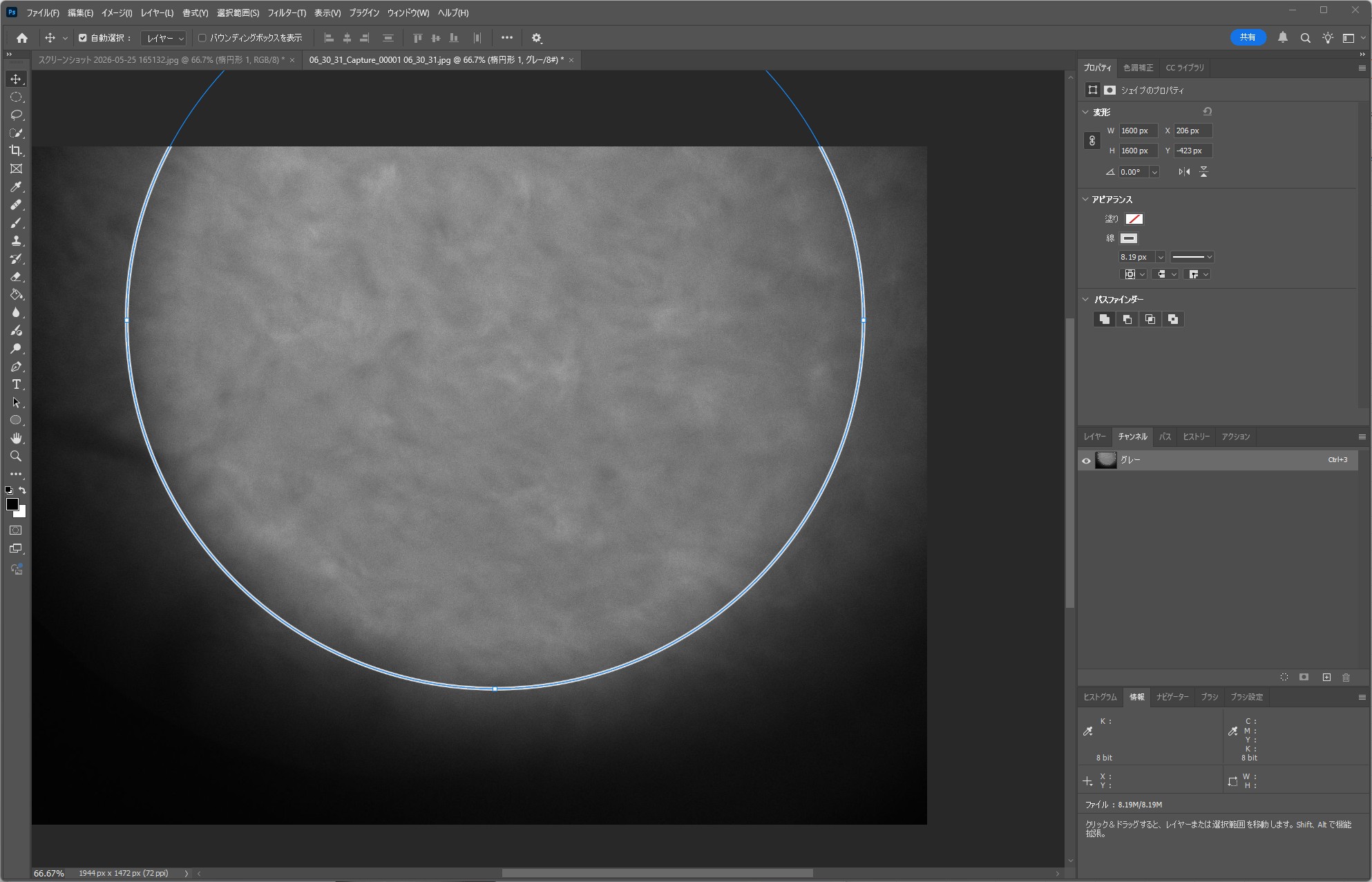

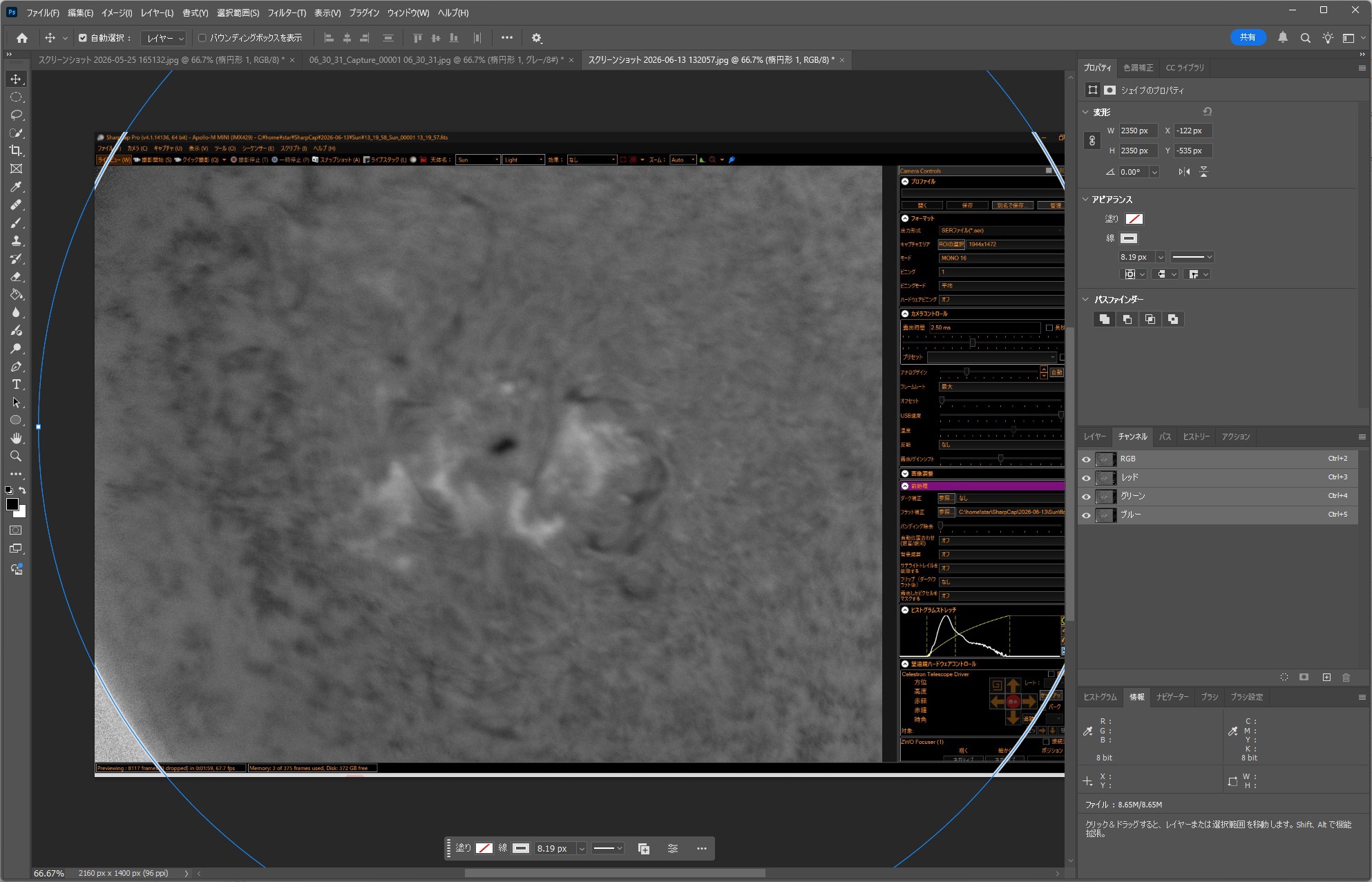

1. まず、視野が狭いです。カメラはApollo-M MINIですが、像は円状の内部にのみ見え、周りは真っ暗に見えます。
2. 合成焦点距離が、(2000mm / 200mm)*400mm =4,000 mm とかなり長いので、視野が狭くなってしまいます。

視野が狭いので、PST時代のASI290MMよりも多少センサー面積の大きいということで、Apollo-M MINIを使いました。でもこれだと丸く見える範囲しか使えず、特にピクセルサイズが大きく画素数が多くないので、全然有効活用できていません。

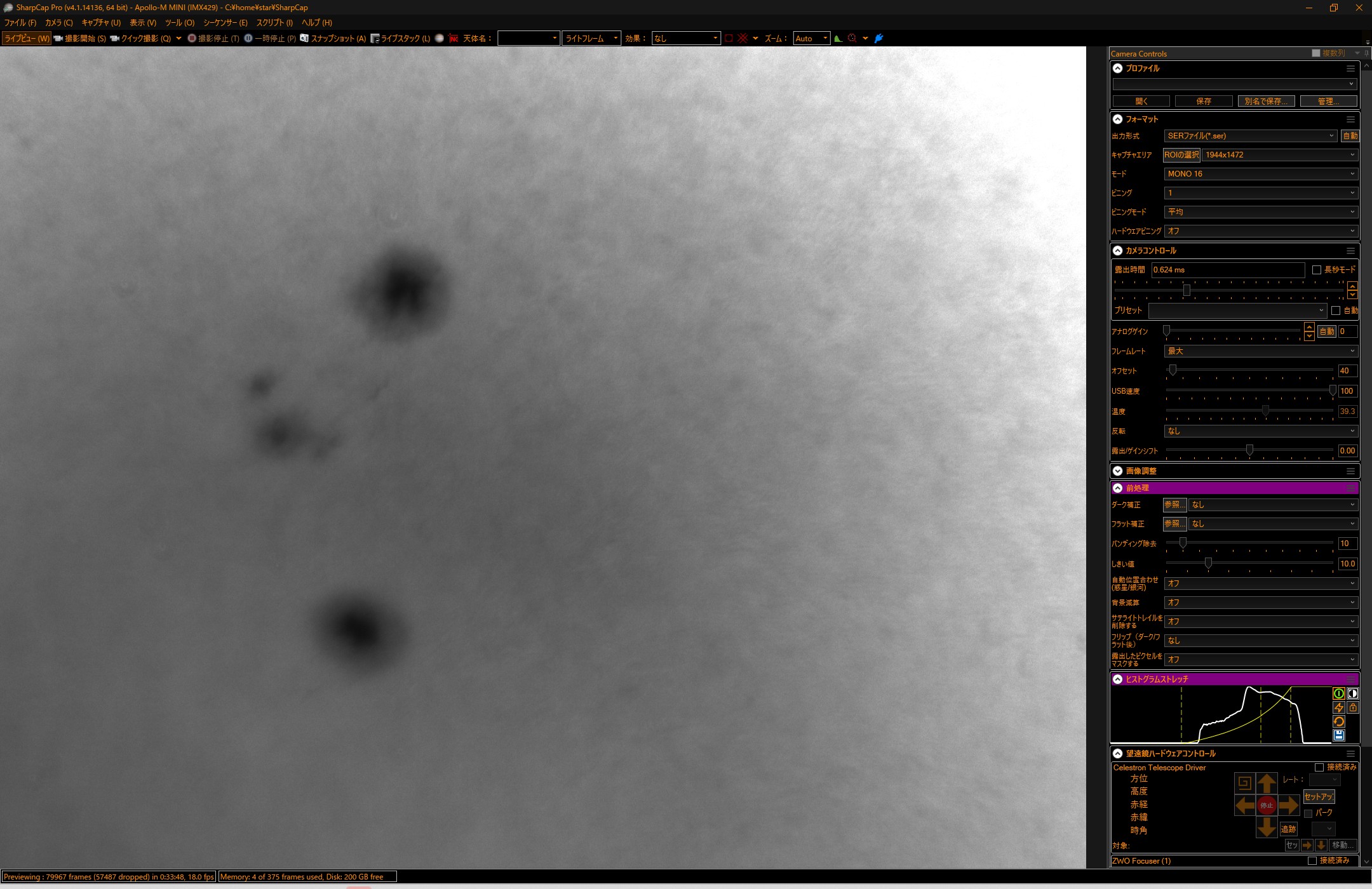

なぜ、視野が狭くなるのか？まず試しに、接眼部についているERFとBFを外してみました。エタロンのいわゆる櫛形の透過光を見ている状態になります。

連続光に近い状態になるのですが、少なくとも周りをカットするようなものはなくなってるようです。BFとERFが何か悪さをしているようなのですが、必ずしもBF、ERFが単体で問題ということは言い切れません。エタロン単体も問題ないと結論付けそうになりますが、これもやはり言いすぎです。エタロンとBFとERFがそろって、Hαのナローになって初めて出てくるような複合要因の問題はまだ残されているかもしれないということです。ここで言えることはせいぜい、「C8とPhoenixの組み合わせで、連続光で見ている限りは変な視野の制限はなさそう」ということくらいでしょうか。

ここでは視野を制限する理由として、2つの原因の可能性を考えてみます。

1. エタロンに対する入射角がつくこと
2. センサー前のBF径が小さく、絞りのような状態になっていること

とりあえず思いつくのはこれくらいなのですが、どちらも定性的に考えるだけでは意味がないので、もう少し定量的に実際に見えているものと比較してみることにします。

1と2をそれぞれ個別に議論してみます。



まず、エタロンへの入射角で視野がどれくらい制限されるかの見積りです。コリメートレンズで平行光を作っているはずなので、平行光がエタロンへ入っていくはずで、なぜエタロンに対して入射角がつくか、不思議に思わないでしょうか？ここはきちんと理解しておく必要があるので、今回説明することにします。

最初に、コリメートレンズ中心の光は入射角0度でエタロンに入っていきます。でも、太陽は面積を持っているので、視野の中心位置からズレたところでは「局所的な光束はたとえ平行光」だとしても、「その光束全体が角度を持って」エタロンに入射している状態になります。

まだちょっとわかりにくいかもしれないので、次のように考えてみましょう。(C8とかの接続を考えずに)フェニックス単体でHαで、太陽を中心に導入して、カメラで見ることにします。この場合、鏡筒の対物レンズ前にエタロンがついていることになります。太陽から平行光が入ってきていて、対物レンズ全体でその光をとらえます。センサーの中心に集光する光は太陽中心を見ている光なので、平行光で入射角も0度でエタロンに入った光を見ることになります。その一方、センサーの中心からy[mm]離れた端の位置に集光する光は、面積のある太陽の中心からずれた端の方を見ることになります。その光は、局所的な光束で考えると平行光ですが、エタロンに対しては


で表されるような入射角θを持って、エタロンに入射していることになります。ここで、yはセンサー上での中心からの距離、fは対物レンズの焦点距離で、フェニックスの場合400mmになります。

ポイントは、太陽は面積を持ってるということです。それが面積を持っているセンサーの上で像を結んでいるので、(光束としては)平行光ですがエタロンの時点で入射角を持った光を見ているということになります。間違えやすいのは、対物レンズで集光する際の角度とは違うということです。対物レンズ上ではセンサー上よりもっと大きなビーム径になっているので、その集光する角度はもっと大きな角度になります。この角度と、エタロンへの入射角は別物です。

もっとわかりやすい話として、視野角を考えてみましょう。太陽の視野角は0.5度程度です。視野角0.5度の円状の面積が、センサー上に円状の像を結びます。この視野角と、エタロンへの入射角は同じものになります。なので、太陽の縁の所は、センサー上で中心から400[mm] x tan(0.5/2度) = 1.75[mm]の位置に像を結び、その際の光の「エタロンへの」入射角は0.25度ということになります。

センサー位置から逆にエタロンへの入射角を考えて見ます。例えば、Apollo-M MINIのセンサーサイズ横幅8.75mm、縦幅6.6mmの場合、横端では


でエタロンへの入射角θ = 0.627度の光が集光している

縦端では

でエタロンへの入射角θ = 0.473度の光が集光している

ことになります。

ここできちんと意識しておかなければならないことは、フェニックスのようにエタロンが対物レンズの前に置かれている場合は、この入射角は「対物レンズの焦点距離」と、「センサー上の像の位置」のみで決まってしまうということです。波長にも、口径にも依存しないということはきちんと理解しておくべきでしょう。これは太陽のような平行光を見ている限り、もしくはフェニックスの手前にTSA-120やC8を接続してもコリメートレンズで平行光にしている限り、一般的に成り立つ話です。なので、フェニックス前をどういじろうが、平行光条件を満たす場合は、エタロンへの入射角に対してはフェニックスという決まった対物レンズを使っているので、もうどうにかするような自由度は残されていないということです。これは結構痛いですね。



次に、入射角と波長のズレの関係を考えます。エタロンに入っていく光に入射角がある場合の波長のズレは、アマチュア天文の範囲では例えばAstrosurfのこのページで検討されています。中心波長λ0の光が、エタロンへ入射角θを持って入射した場合に、波長のズレΔλは


というような式になります。でもこの式、きちんとした証明が同サイト内のどこにも書いてないんですよね。根拠がわからない式を使うのは気が引けるので、今回きちんと証明しておこうと思います。

エタロンについては、関係式を太陽を始めた初期の頃にある程度説明しています、エタロンの間の距離dは半波長λ/2の整数倍mになるという条件が課せられるので


となります。もし光がエタロンに対して角度θで入射した場合、dは入射光から見るとエタロン間のギャップの距離が1/cosθで長くなったように見えるので、
