球状星団を撮影するのは初めてになります。今回、ヘルクレス座の球状星団M13をTSA120を使って撮影してみました。全天で最も美しい球状星団と言われています。


初の球状星団撮影

連休初日に入るこの日の夜、天気は悪くなく、夜中から天の川を撮影しようと思っていたのですが、それまでの繋ぎでM13を撮影してみることにしました。よく考えたら、球状星団をまともに撮影するのは初めてのことです。もちろん、眼視や電視観望などでの簡易撮影などはあります。それでも時間をかけてまじめに撮影するのは初めて、いろいろわからないことがありそうです。
  • そもそも、撮影時間はどれくらいがいいのか?星雲ほど長くなくていいのか、それともやはり長ければ長いほどいいのか。
  • 1枚あたりの露光時間はこれまで通り5分でいいのか?
  • QBPはあってもいいのか?無いほうがいいのか?

天の川が出てくるまで1時間ほどあります。最初なのでとりあえずこれまでの星雲撮影のセッテングをベースとして、撮影時間を1時間としてみました。

撮影は順調。PHD2とAPTで、ガイドも含めて特に問題はなかったです。ちょうど同じ時間帯に、あぷらなーとさんもM13を狙っていたみたいです。


画像処理と結果

球状星団の画像処理も初めてのことで、まだ全然慣れていません。疑問だらけで、また太陽映像に取り掛かっていたこともあり、時間がかかってしまいました。

星雲の場合と違って、いじればいじるほど処理の跡が目立つような感触です。なかなかごまかしが効かない、素材の出来具合がそのまま処理後の出来に直結するような気がしました。とりあえず処理した結果です。



「ヘルクレス座球状星団M13」
light_BINNING_1_integration_ABE_PCC_STR2_cut
  • 撮影日: 2020年4月29日0時24分-1時23分
  • 撮影場所: 富山県富山市下大久保
  • 鏡筒: Takahashi TSA-120 + 35フラットナー + サイトロン QBP (48mm)
  • 赤道儀: Celestron CGEM II
  • カメラ:  ZWO ASI294MC Pro
  • ガイド: PHD2 + f=120mmガイド鏡 + ASI290MMによるディザリング
  • 撮影: ATP、ゲイン220、温度0℃、露光時間300秒x11枚 = 55分
  • PixInsight、Photoshop CCで画像処理
中心部です。

light_BINNING_1_integration_ABE_PCC_STR2_center

今調べたら簡易撮影では、星を始めて一番最初に撮影したメシエ天体がM13 M3(2020/5/16訂正:玄さんのコメントのおかげで4年を経てM3と気付くことができました。玄さん、どうもありがとうございました。)でした。星を始めて、一眼レフカメラを手に入れてすぐのM13 M3がこれ。1枚撮り、中心からずれてる、星がぶれてる、画像処理も何もしてない。さすがにこれを見ると、4年間で進歩したと思えます。でも望遠鏡とカメラでメシエ天体が写っただけでも、ものすごく嬉しかったこと覚えています。

IMG_0326



反省点色々

最初は、初めてにしてはそこそこ中心部まで見えたのかなと思っていました。でもやはりまだまだですね。以下、反省点です。
  • 一つ一つの星像が大きい。もっと分離してもいいはず。
  • 星雲みたいに背景を出す話ではないので、構成を分離するStarNet++が意味をなさないはずです。今回は試すこともしませんでしたが、背景のノイズを減らすのには役に立つかも知れません。今後の課題とします。
  • 背景のノイズを無くそうと、DeNoiseやDfine2も試しましたが、見事に恒星の不自然さを強調します。今回は試しただけで、結局使いませんでした。
  • 炙り出していくと、背景ノイズがまだ多いです。今回はトータルで1時間弱の撮影だったので、もう少し総露光時間を増やしていいかもしれません。
  • すでに炙り出しすぎの感もあります。中心部から少しずれたところなんかは、微光星なのかノイズなのか見分けがつかなくなってきます。
  • 明るい恒星の裾部分の階調が少し不足しています。微光星を出そうとするとこうなってしまいます。もう少し中心部の微光星を抑えても良かったかも知れません。
  • 同様に、左上に写っている銀河も階調不足の感があります。
  • 中心部の画像を見ると、色が白、オレンジ、青緑と3系統にはっきり分かれています。現実は多分そんなことはないので、何かおかしな画像処理過程が入っているようです。それともQBPのせいでしょうか?
  • やはりまだ決定的に分解能不足です。というか、星が肥大化しています。これは画像処理以前の撮影時の問題です。
画像処理以前のこととして、決定的だと思ったのは、一枚の撮影時間の5分が長すぎたではないかということです。長時間露光はどうしてもブレが積分されるので星像がボケてしまいます。もちろんシンチレーションとか風の揺れによるのですが、1枚は1分程度に抑えて、枚数を増やした方がいいのかも知れません。

揺れに関して少し考えてみます。撮像の揺れ時間スケールで見ると
  • 秒以下の揺れ: シンチレーション、地面の揺れ、風による機材の振動
  • 1秒程度の揺れ: 風
  • 10秒周期以上の揺れ: 赤道儀のピリオディックモーション、機材のたわみ
などがあります。
  • この中で改善できるのは10秒以上の揺れのみ。オートガイドです。それでも1時間オーダーではたわみが問題になってきます。
  • 1秒から10秒程度の揺れはオートガイドで多少は抑えることができますが、速い揺れほどその効果は小さくなります。
  • 秒以下は今のところ打つ手なし。AOを使うことで、シンチレーションみたいな画面の中で揺れるもの以外は改善できます。でもAO高いです。自分で作ることを考えた方がいいかも知れません。
このように考えるとすぐにわかるように、一枚あたりの露光時間を1分程度に短くしても大した効果はありません。ただ、揺れの大きさで考えると、突風などの突発的事象で星像が肥大することはあり得るので、露光時間を短くしてそれらの揺れの大きいものを省くことはできます。ラッキーイメージの考え方ですかね。

さらに、カラーCMOSカメラで撮影していることも分解能を低下させている原因の一つです。モノクロの冷却CMOSカメラでそこそこのセンサー面積のものをそろそろ本気で考えた方がいいのかも知れません。

少なくとも今回の結果は、TSA-120のが持っている光学的な分解能には全く達していないと思います。


おまけとまとめ

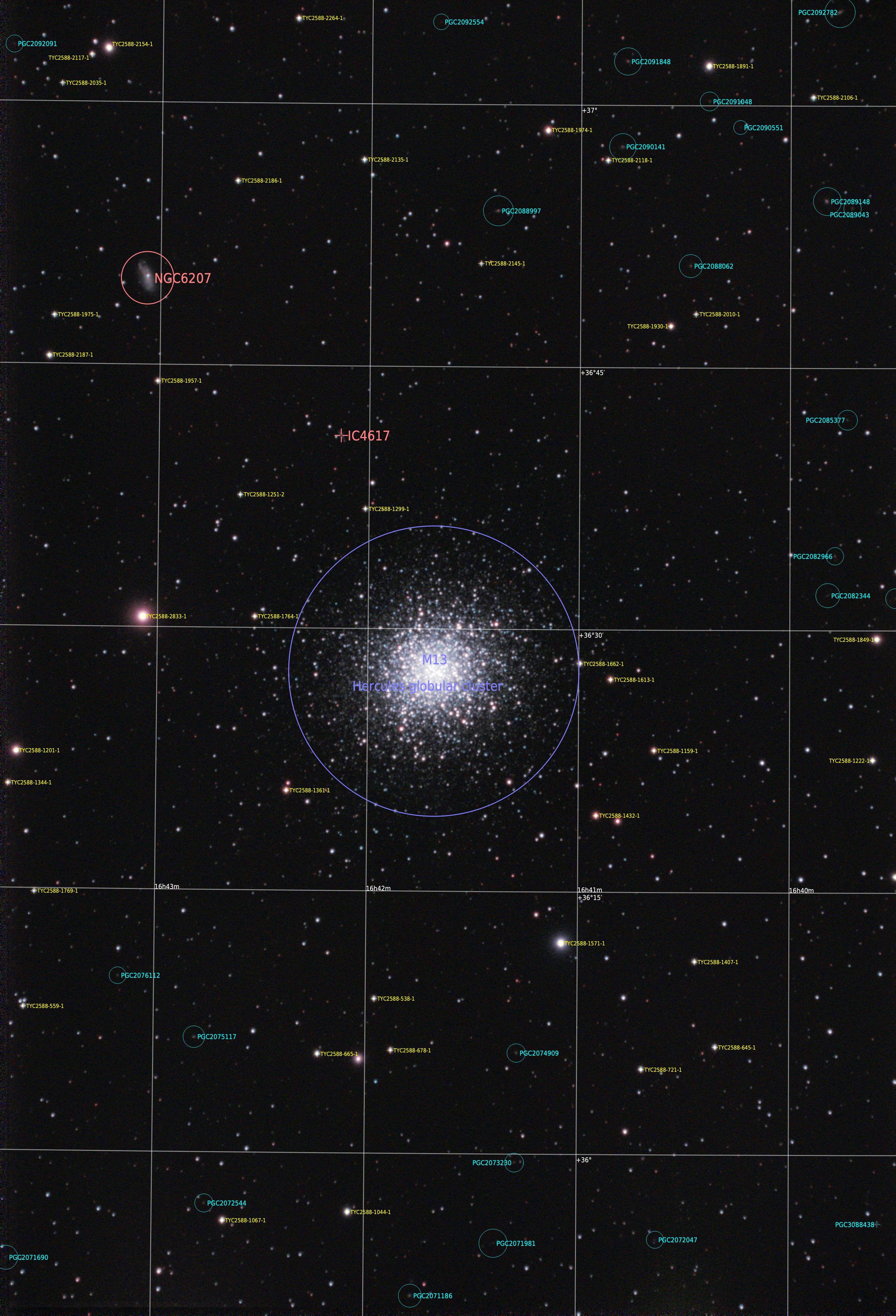

最後にいつものアノテーションです。少しだけ斜めになってました。念のため再度ImageSolverで計算したら回転のズレ結果は0.41度でした。上が北で、経線が縮まっていくので上の方が間が小さくなっていまるので、より斜めに見えてしまっているようです。

light_BINNING_1_integration_ABE_PCC_STR2_Annotated

本当はこの撮影の後に天の川が登ってくる時間になり、中心部の干潟とか三裂星雲を狙おうとしていたのですが、外に出たら曇り。この日は撤収しました。

画像処理まで進めて、まだまだ改善の余地がたくさんあることがわかりました。球状星団は撮影時の条件がそのまま出てごまかしが来なさそうです。今回の撮影の後、もう少し試したくて、別の日にVISACで長時間撮影してみました。 これはまた次の記事で書きます。




回転花火銀河M101を撮影してみました。この天体は電視観望では何度か観たことがありますが、撮影は初めてです。自宅からですが、富山特有の北の明るい空です。さて、どうなることやら。


light_BINNING_1_integration_ABE_DBE_STR_DBE_STR_SNP_all_PS4_cuts
銀河部分を大きくみるために最終結果を切り出したものです。


撮影

今回はもう少し北側のM101に挑戦です。挑戦と言う意味ですが、富山は日本海側のため基本的に北が市街地になっているので、北の空はどうしても明るくなってしまい、これまでも撮影は避けてきました。

前回、三つ子銀河の自宅からの撮影がQBPを入れたまま知らずに撮影してしまうというアクシデントのおかげか、思いの外うまくいったので味をしめてしまいました。これならもう少し明るい領域でもなんとかなるのではと思い、この季節北東から真北に動いていくM101にしました。

機材セットアップは三つ子銀河の時と全く同じで、TSA-120にQPDでASI294MCProです。撮影自身は順調。ガイドもほとんどズレなしです。透明度はというと、三つ子銀河の時よりは悪かったと思います。見た目でもわかるくらい三つ子さんの時は細かい星まで散りばめられていましたが、M101のこの日の空は、悪くはないですが、まあそこそこと言ったくらいでしょうか。普通に星は見えますが、細かい星まではあまり見えません。

撮影はStickPCを利用したリモート撮影です。いったんセットして撮影が始まってしまえば、あとは部屋からヌクヌク状態でモニターすることができます。予定では3時間以上の露光時間を狙います。ところが、天頂越えまでまだ少し時間がある頃、部屋からリモート接続のでダウンロードされる画像を見ていると、星が流れて出していることに気づきました。おかしいと思い、外に出てチェックしてみると、天頂越え直前でカメラが三脚の当たって止まってしまっていました。これまでこんなことあまりなかったのですが、鏡筒が長いと天頂近くになるとカメラ側が脚に当たってしまうこともあるのがわかりました。こんなことならAPTで赤道儀の反転テストを試せばよかったです。赤道儀が明らかにずれてしまったのと、もうしばらくすると月も出てくるので、この日はこれで終了としました。5分露光で30枚なので2時間半分の撮影です。


全体の流れ

ガイドのズレを見るためにいつものように2時間半分の画像を動画にしてみます。

Blink

今回は1方向に動いているわけではなく、一度左に行って、右に戻ってきているような感じです。APTのDithering Distanceで4としてあるのですが、このランダムな動きがその4というので動いているのかもよくわかりません。1方向のドリフトではないのですが、まだたわみか何かが原因で動きすぎている気がします。

上の動画は明るさを規格化してしまっていますが、一番最初と一番最後ではヒストグラムで見ると明るさが1.5倍くらい違います。なぜかだんだん暗くなっていきます。最初北東にあったM101が高度を上げながら真北へ向かっていくくらいまでを撮影したのですが、普通に目で見ても北の方が明るいのは確かです。高度が上がっていくから暗くなるのか、夜中になり町の明かりが減っていったから暗くなっていったのかはわかりませんが、(QBP有り無しで高々3倍の明るさの違いなので)1.5倍は無視できないくらいの違いです。2時間半分あるのですが、淡いところだけを出すのなら後半のみ使うくらいの方がいいのかもしれません。今回は、結局画像処理をやっている過程で、最初の30分を使うのをやめました。そのため淡い部分がもう少し出るようになった気がします。


画像処理

今回結構色々学びました。特にAPTはまだまだ経験不足で慣れていないことも多いので、癖を知っておく必要がありそうです。


1. light frame

撮影した画像を見てみると、どうもホワイトバランスが根本的に取れてません。QBPのせいでしょうか?赤がどうしても強くなってしまいます。でも、後のフラットで逆に赤が暗くなったことを考えると、QBPのせいでもない気がします。

ight_redshift
rawファイルをカラーバランス補正なしでオートストレッチした画面。
ヒストグラムを見ても赤が支配的です。

SharpCapの場合はカラーバランスをソフト側でとることができて、fitsファイルにもそれが反映されてます。APTの場合にはカラーバランスを調整できる場所がありません。いや正確には見かけのカラーバランスは調整する場所はあるのですが、画面だけに反映され、fitsファイルにはそれは反映されないようです。


2. dark補正

今回はdarkの補正の時にアンプグローをうまく差っ引くために、前回のUTOさんのアドバイスを元にOptimizeオプションをオフにして処理しました。  オンとオフで比べてみます。

light-BINNING_1
デフォルトのOptimizeがオンのまま。右上にひどいアンプグローが残っています。

light-BINNING_1
ダーク補正の際のOptimizeをオフにした場合。
アンプグローは相当マシになります。

最初BatchPreProcessで設定場所が見つからなかったので、ImageCalibrationの中でOptimizeをオフにしてバッチ処理でなくその後もマニュアルでやったのですが、後にBatchPreProcessの右側のグローバルオプションのところに設定できる場所があることを見つけました。これでバッチ処理で手間をかけずに進めることができるようになりました。

ちなみに、ダークだけをものすごく炙り出してみるとこんな風になります。

Capture 00_12_39_00001 00_17_12_c_d

右上が目立ちますが、左上にもそこそこのアンプグローがあり、よく見ると右下にも少しあります。3箇所もあるので大変そうですが、ダーク補正でOptimizeをオフにすることで解決できるので、もうそれほど大きな問題ではないのかと思います。


3. bias補正

最初bias補正をすると画面が暗くなりすぎてしまいました。これはbais frameの撮影時のbiasの値(オフセット)が大きすぎたことと、次に書くフラット補正がうまく行っていなかったことが原因かと思われます。

badbias
カラーバランス補正をしてオートストレッチすると青と緑が暗すぎてしまう。
バイアス補正でオフセットが引かれ過ぎていると考えられる。

ligh frameの撮影時、APTでのbias設定が40でした。そのためbias frameの(オフセットの意味での)bais値は撮影時に40以下にしています。最初オフセットを30にしてSharpCapdで0.0032msで撮影したのですがまだ十分下げ切れていませんでした。それに合わせてflat frameのカラーバランスも合っていなかったせいで、赤が過補正のため青と緑が相対的にオフセットを引かれすぎた状態になってしまって、出来上がり画像の青と緑が暗すぎてしまったのかと思います。

そのため改めてbiasを撮影して、その際オフセットを20に下げ、今度は念のためAPTで撮影しました。一応これでうまく行きましたが、実際にはbias値を下げたからよくなったのか、後述のフラットのバランスが取るように対策したからなのかは不明です。


4. flat補正

その中でも、今回の撮影では特にflat補正で学ぶことが多かったです。TSA-120の口径が大きすぎて、いつもやっているようなiPadでのフラット撮影は出来ませんでした。手持ちのiPadでは画面が小さすぎてはみ出てしまうのです。その代わりにMacbook Proのモニターをフラットパネル代わりに使ってやりました。使ったツールは天リフさんのこのページです。



このページはカラーバランスを整えることができるので、非常に便利です。

短時間露光のflat frameなので、最初はディスクへの画像取り込み時間が速いのでSharpCapで撮影していたのですが、条件をそろえる意味で途中からAPTでの撮影に切り替えました。ゲインはlight frameと同じ220、露光時間は以前の検証から100msです。枚数は50枚程度ですが、これも以前の検証からこれくらいの枚数で十分だと思われます。

ここから色々不思議なことがあり、まだ完全に解決できていません。あいからわらずフラットは謎が多いです。

上の「1. light frame」のところでも述べましたが、APTでlight frameを撮影すると赤色が一番強調して撮影されます。上のスナップショットでヒストグラムのところを見ると、赤が青や緑に比べて1.5倍くらい明るいのがわかります。

これは有意なずれで画像処理に影響を与えるくらいかなり大きな差です。最初QBPのせいで赤くなっているのかなと思っていたのですが、不思議なことに鏡筒とカメラの設定を全く状態を変えないでMacのモニターでホワイトバランスをとったものをflat frameとして撮影すると、今度は赤が一番暗くなるのです。青や緑に比べて2分の1以下くらいの明るさです。

flat-BINNING_1

このflat frameを使いフラット処理をすると、もともと1.5倍明るい赤が、2分の1位の暗さの赤で割られるので、その結果赤が3倍くらい明るいlight frameが出来上がることがわかりました。そのため少なくともPIでは、light framとflat frameのカラーバランスは、そこそこ同じようにする必要があることがわかります。実際にはMacの画面のカラーバランスを、あらかじめ赤が3倍くらい明るいものにして、それを撮影することで、そこそこlight flameと同じカラーバランスの取れたflat frameを作ることできるようになりました。

もう一つ問題がありました。撮影したflatの画面のうち赤色だけ様子がおかしいのです。RGBに分解してみてやると、青や緑はいたって普通に見えますが、赤色だけはセンサーの長手方向に蝶形になるような、形が現れてきて、変に見えます。

flat_BINNING_1_integration_RGB_VNG
赤だけ変な形が現れる。

とりあえず軽減する方法は見つけました。どうもフラットパネル(今回はMacbook Proのモニター)で撮影することが悪さをしているようです。まず、フラットパネルを使わずに、昼間にスーパーの袋を二重に重ねてflatを撮影してみると、この変な形は随分とマシになります。カラーバランスはその時に入る光に依るので、少し赤っぽい、実際には電球色の光を入れています。

flat_BINNING_1_integration1_RGB_VNG
蝶のような形はなくなったようにみえます。

画像を見ても少しマシになっていることがわかると思います。でもマシになっただけで、やはり同じような形は残っています。

で、結局最終的にやったことはというと、flat補正をしないという選択肢を取りました。どう見てもこれが一番マシなのです。そもそもカメラがフォーサーズ相当で周辺減光があまりないので、それほどフラット補正にこだわる必要はないのかもしれまん。

でもここで不思議なのは、同じ鏡筒で同じ条件で撮影しているのに、なんで普通のlight frameの撮影の方では、こんな変な模様が見えてこないかです。まだflat frameの撮影方法に問題があるような気がしています。ここらへんは時間があったらもう少し試してみます。


5. 仕上げ

フラット補正なしにしてスタックした画像がまともになるとやっと、その後の仕上げの画像処理に困ることはなくなりました。ちなみにこれ以前のフラットが合っていない時の画像処理は熾烈を極め、時間も相当かけてしまいました。ちなみに最後のフラット無しの結論に至るまでに、PixInsightでのフルスタックの画像処理の回数は11回。そのうちPhotoshopに移って最後まで処理を進めたのが4回。下処理がきちんとしていればいるほど、画像処理にかける時間も少なくなりますし、出来上がった画像もいいものになります。


結果

画像処理の段階で色々紆余曲折はしましたが、そこそこ満足のいく仕上がりになりました。透明度の差もあるのでしょうか、三つ子銀河の時ほどくっきり出すのは難しかったですが、アンプグローが軽減できたのと、フラットがマシになったぶんもあり、淡い部分をより炙り出すことができていると思います。

light_BINNING_1_integration_ABE_DBE_STR_DBE_STR_SNP_all_PS4_cut
  • 撮影日: 2020年4月16日21時29分-4月17日0時20分
  • 撮影場所: 富山県富山市下大久保
  • 鏡筒: Takahashi TSA-120
  • 赤道儀: Celestron CGEM II
  • カメラ:  ZWO ASI294MC Pro
  • 撮影条件: ゲイン220、温度-15℃、露光時間300秒x24枚 = 2時間0分
  • フィルター: サイトロン QBP (48mm)
  • PixInsight、StarNet++、Photoshop CC、DeNoise AIで画像処理

自宅でこれなら、まあ十分ではないでしょうか。これも一度暗いところへ行って撮影してみたい対象です。一体どれくらい変わるのか、真ん中のしわしわの部分をもっときれいに出せたらと思います。

その一方、富山の北の空でこれだけ出るのなら、もう少し自宅で時間をかけていろんな銀河を探っていきたくなりました。自宅からなら、天気さえ良ければ平日でも比較的気楽に試すことができます。


Annotation

天体の名前入りの画像です。こちらも定番になりそうです。

light__integration_ABE_DBE_STR_DBE_STR_SNP_all_PS4_cut_Ann


前回の三つ子銀河は全面縦横ズレなしだったのですが、今回は右はあっていても左側が斜めになっています。北の空だからでしょうか。座標に対しては画面が歪んで写るんですね。


まとめ

TSA-120の自宅での撮影第2段。QBPのおかげもあり、北の空の銀河でもそこそこ写ることがわかりました。銀河の撮影も楽しくなってきました。TSA-120での撮影を今しばらく続けていきたいと思います。

その一方、まだ画像処理では理解不足なところがあります。特にflatはいまだにミステリーです。きちんとしたflat撮影方法をもう少しきちんと考える必要がありそうです。
