先日テストした、シュミットさんからお借りしているEVOSTAR 72EDですが、簡易星雲撮影ということで、カメラに1/1.8インチというセンサー面積の小さいASI178MCを使い、星像が綺麗な中心像を主に使った例を示しました。




コメントの中で、APS-Cやフルサイズ面積の星像もみたいというリクエストがありました。天気もあまりチャンスがなく、トラブルなどもありなかなか進展していませんでしたが、やっとまともに検証できたので結果を示したいと思います。


一眼レフカメラの取り付け

72EDには2インチアイピース口が標準となります。基本的には他のアダプターなどは付属していないので、一眼レフカメラを取り付けために、いくつかのアダプターをあらかじめ準備しておく必要があります。

まずは、EVOSTAR 72EDの販売ページに行ってみます。



そこに色々なオプションパーツへのリンクが張ってあります。この中で必要なものを挙げていきます。

とりあえずはカメラ接続だけなら2インチの延長等を兼ねたM42への変換アダプター



が必要になります。これがあればあとはカメラメーカーごとに対応したT2マウントアダプターがあれば、手持ちの一眼レフカメラに直接接続できます。




撮影だけの場合は上記のものでいいのですが、普通は31.7mmサイズのアイピースも使うと思いますので、上記の代わりに別のM42ネジになっていないタイプの2インチ延長筒と、2インチから1.25インチの変換アダプターにしておいた方がいいかもしれません。





この場合、カメラを取り付けるにはさらに2インチスリーブとM42ネジへの変換アダプターが必要になります。



実はカメラを鏡筒に取り付けるだけなら、2インチスリーブとM42ネジへの変換アダプターだけでもいいのですが、フォーカサーの伸びに限界があるためピントが出ません。そのため実際には延長筒は必須になります。

私は今回は後者のタイプでカメラを接続しています。後者の場合もT2マウントアダプターが必要なのは、前者と同様です。

実際に接続した場合、下の写真のようになります。

IMG_9649

惜しむらくは、鏡筒バンドを取り付けることのできる位置が限られているので、一眼レフカメラを取り付けるとどうしても後ろが重くなりがちになってしまうことです。赤道儀などに取り付ける際はバランスに注意が必要です。


72ED用、専用レデューサー

前回の評価記事のコメントの一つに「レデューサーの性能も見たい」と言うようなコメントがありました。でも今回お借りしたのは鏡筒だけで、レデューサーは無いんですよね。

と・こ・ろ・が、前回の記事を見てシュミットさんが、な、なんと、レデューサーも評価用のサンプルがたまたまあるとのことで、貸してくれることになりました。これで俄然撮影の方もやる気になってきます。

ジャンジャカジャーン!とうとう専用レデューサー到着でーす。

IMG_9499




「焦点距離を0.85倍に縮小し(焦点距離357mm 口径比4.9)、視野周辺の星像を改善する」とのことなので期待大です。定価は40,975円(税込)ですが、今ホームページを見ると20%オフになっていて税込 32,780円になっていました。鏡筒の値段が税込 47,300円なので、決して安いものではありませんが、価値があるかどうかは後の実際の画像を見て判断してみてください。


専用レデューサーの実際の取り付け

レデューサーの取り付けは、中にマニュアルが入っているので迷うことはないかと思います。ただ、日本語になっていないので少しわかりにくいかもしれません。簡単にですがここで解説しておきます。

まず、付属の2インチスリーブを回して取り外し、代わりにレデューサーに付属のアダプターリングを取り付けます。レデューサー本体の前後のキャップを回して外し、そのアダプターリングに直接取り付けるだけです。

IMG_9505


(お詫び: 初出記事にレデューサーのネジ径に間違いがありました。レデューサーのカメラ側の接続ネジはM48径が正しいです。ご迷惑をおかけしました。)

次にカメラ用アダプターの接続ですが、ここで問題が発生しました。レデューサーのカメラ側のネジがM48ではないようで、普通のT2アダプターだとM42が標準のようでねじ込むことができません。

ホームページ
にはきちんとM48と書いてあります。しかもよく見ると「同社」専用アダプターを使って下さいと書いています。

EOS用、NIKON用があるようです。





さらに専用の回転装置もあるようです。



回転装置は鏡筒とレデューサーの間に挟むものなので、レデューサーとカメラ間の距離はカメラアダプターのみで決まるようです。

さて、レデューサーについているカメラ側のネジを実測するとM53のやはりM48のようです。私の場合はたまたま持っていたタカハシのカメラマウントDX-S EOS:KA01250がM53の一段下がった内側についているネジがM48だったので、接続だけはできました。

下の写真の左がレデューサー、右側のアダプターが一般的なT2アダプターでM42(自宅にあるのは3つともM42でした)、真ん中がタカハシのM53ので外側がM53、内側にM48が切ってあります。径の違いが写真でもわかるかと思います。カメラ接続アダプターを購入するときはT2(M42)でなく、間違えずにM48のものを選んでください。バックフォーカスも考えると、上記の専用品を買うのが良いのかもしれません(すみません、今回は検証できていません)。


IMG_9738


今回このタカハシのM53のアダプターの内側のM48を使って固定することで撮影しましたが、専用品と違ってカメラセンサーまでの距離が変わりますし、ねじ込みも数回転しかねじ山が引っかからずに少し不安だったので、あり合わせのものを使わずに、専用品を購入した方がいいでしょう。

さて、とりあえず撮影の準備ができました!実際に撮影して星像を見てみましょう。


撮影環境

今回はセットアップしたEVOSTAR 72EDを手持ちの赤道儀CGEM IIに鏡筒を載せて撮影しています。
  • 露光時間30秒でM42付近を撮影しています。
  • テスト撮影で星像を見るだけなので、1ショットの30秒短時間撮影の撮って出しとしています。
  • スタックなどの画像処理は一切していません。
  • QBPなどのフィルター類も入れていません。
  • カメラはEOS 6D。天体用に赤外線フィルターを外したものです。

赤道儀への取り付けですが、先に書いた通り、前後バランスはやはりカメラがついているせいもあり、後ろ側が重いです。赤道儀に取り付ける際、できるだけ前の方に取り付けるようにします。


フルサイズ星像

撮影結果です。まずは鏡筒単体です。露光時間30秒は全部共通、ここでのISOは3200です。JPEGの撮って出し画像になります。

IMG_5427

やはり、アポクロマート鏡筒と言っても2枚玉の限界、さすがに四隅の星像は大きく歪んでしまっています。さらに気になるのが周辺減光です。撮って出しなのでなんの加工もしていません。思った周りが暗くなるようです。

四隅を拡大して見てみます。300ピクセル四方を切り出しています。最周辺の8マスがフルサイズ換算、中の周囲8マスがAPS-C相当になります。

IMG_5427_cut

中心像はいいのですが、やはり素のままの鏡筒ではフルサイズでもAPS-Cでも星像の流れは大きいです。


専用レデューサーでの星像

次に、専用レデューサーでの星像です。0.72倍で明るくなるので、ISOを1600に落としてあります。あとは露光時間30秒も含めて全て同じ条件です。あ、回転角は取り付け時にサボって合わせなかったために(合わせるためにはイモネジを緩めて調整する必要があります)適当です。こんなことを回避するためにも専用回転装置はあったほうがいいのかと思います。

IMG_5429

レデューサーのおかげで鏡筒単体に比べて、圧倒的に星像が改善されています。あと、特筆すべきが周辺減光の改善です。普通は周辺減光厳しくなるのかと思いましたが、JPEG撮って出しで特に何もしていないので、実際に改善されているものと思われます。

四隅も拡大して見てみます。

IMG_5429_cut

相当いいです。フルサイズだと、よく見るとまだ少し歪んでいるところもありますが、APS-Cだとほぼ点像になっています。しかも今回使ったカメラ接続アダプターが専用のものではないので、レデューサーとカメラセンサー間の距離がメーカー推奨値と違うため、最適化されたものとはまだ違う可能性があることも考慮に入れておく必要があります。それでも十分な星像です。

手持ちのものに例えるなら、フルサイズだとFS-60CBにレデューサーをつけたものとそう変わりはないくらいでしょうか。この値段でこれだけの星像を得られるのは、ある意味驚きです。撮影にも余裕で耐えることのできる十分な性能だと思います。


まとめ

今回の記事で、フルサイズまでの星像を見てみました。素のままでは2枚玉の限界もあり、四隅の星像は乱されてしまいますが、レデューサーをつけることで相当改善することがわかりました。APS-Cサイズならほぼ点像、フルサイズでも十分許容範囲の星像です。

初めてのアポクロマートとしては相当魅力的な値段がつけられているEVOSTAR 72ED。前回の記事で電視観望用として最適ではと書きましたが、レデューサーを取り付ければ撮影用鏡筒としても十分な性能を発揮しそうです。


EVOSTAR 72ED関連の記事、まだ続きます。あと2つくらいネタがあります。乞うご期待。

2020/3/15 追記: 次の記事でレデューサーに引き続き、フラットナー?を試しています。




今回の記事は、ここ何回かの過去記事の裏話的なことから始まります。前回の記事を見て、「あれ?SkyWatcherの鏡筒がなぜあるの?」と思った方もいらっしゃることでしょう。

AZ-GTiのレビュー依頼

実は今回、QBPを送って頂いた際に、普段から使っているAZ-GTiのレビューをお願いできないかをサイトロンさんに頼まれました。AZ-GTiは稼働率断然No.1。本当によく動いてくれるのですぐに快諾しました。

最初のやりとりで「電視観望によく使っているので、そのことを書きましょうか?」と提案すると、「それは面白い!」と。電視観望の時の様子や、画面に出ている様子の写真もあるといいとのこと。

ところがその際に「AZ-GTiで何か作例がないのでしょうか?」との相談を受けたのです。電視観望はあくまでリアルタイムで見ることを目的としているので、普段PCの画面を撮っていますが、あれはむしろ記録として撮っているに近くて、作品として人様に見せるようなものではありません。

それでパッと思いついたのが、以前AZ-GTiを赤道儀化して2軸ガイドでテスト撮影したものです。「それでもいい」と言ってくれたのですが、よくよく考えるとAZ-GTiの赤道儀化って、メーカの正式の使い方ではないんですよね。それなら「新たに経緯台モードで撮影してみようかと思っている」と相談したら、「せっかくなので同じSkyWatcherのEVOSTAR 72EDを使ってみてくれないか?」とトントン拍子に話が進みました。その時の結果が前回の記事の「AZ-GTi経緯台モードを使っての簡単星雲撮影」につながっています。




SkyWatcher EVOSTAR 72ED

EVOSTAR 72EDが到着したのがTSA-120が到着した週の木曜日。TSA-120が到着したばかりで、1週間も空けずにさらに大きな箱が届くので、怖いことにならないように妻にはあらかじめ「評価用のサンプルだからね!買ったんじゃないからね!」と強く念を押しておきました。

EVOSTAR 72EDはコンパクトなEDレンズを使った2枚玉アポクロマート鏡筒です。焦点距離が420mmと短いので、電視観望にもってこいです。電視観望で使えるなら、今回の目的の簡単撮影でも十分に使えるのではとの考えです。

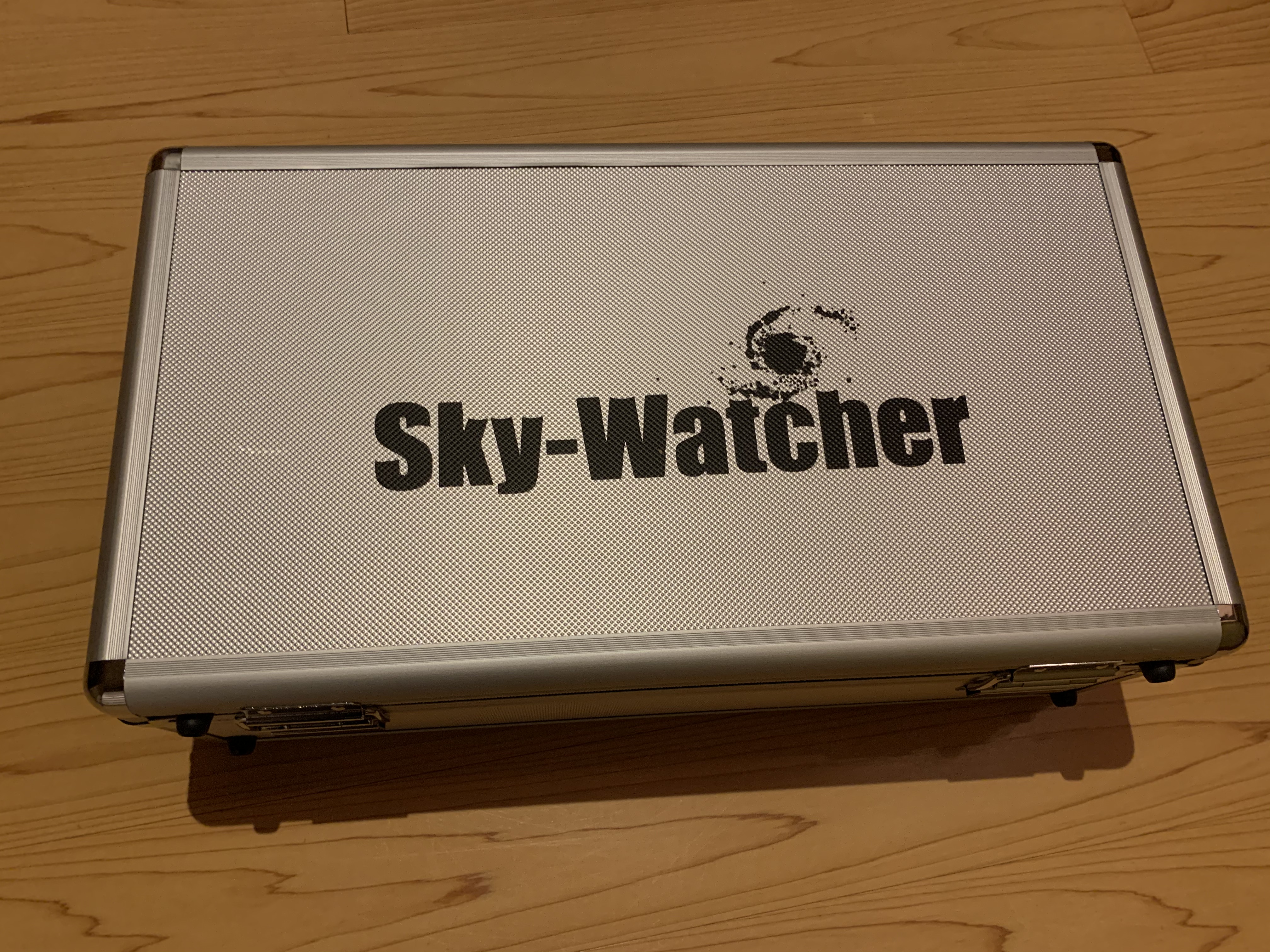

実売で税込5万円を切っているので、手の出しやすい価格だと思います。この値段で、まずアルミ専用ケースがついてきます。専用ケースは持ち運びや保管にはやはり便利なので、素直にいいと思いました。

IMG_9164

蓋を開けてみると、鏡筒バンド、アリガタまでついているのでもう至れり尽くせりです。

IMG_9163

さらにフォーカサーには減速器もついていて、そのまま撮影にも使えそうです。

その一方、アイピースは付属していません。アポクロマートクラスを選択肢にするような人だと、アイピースは好みがあるので付属されていなくても問題ないと思います。一方、ファインダーも標準ではついていないとのことです。オプションで純正のファインダーが用意されているので困ることはないのですが、初心者にはわかりにくいので、購入時はショップなどでサポートが必要かもしれません。

シュミットのEVOSTAR 72EDの販売ページからオプションを選ぶことができます。惜しむらくは専用ファインダーが載っていないことでしょうか。

私の場合は電子ファインダーを使ってしまうか、420mmと焦点距離が短いのでそのまま鏡筒を使って、強引に自動導入の初期アラインメントに持っていってしまうと思います。このようにファインダーが必要のない人もいるので、その分オプションにして値段を下げるというのは、選択肢が増えるという意味で正しい方向なのかと思います。


実際にEVOSTAR ED72を使ってみて

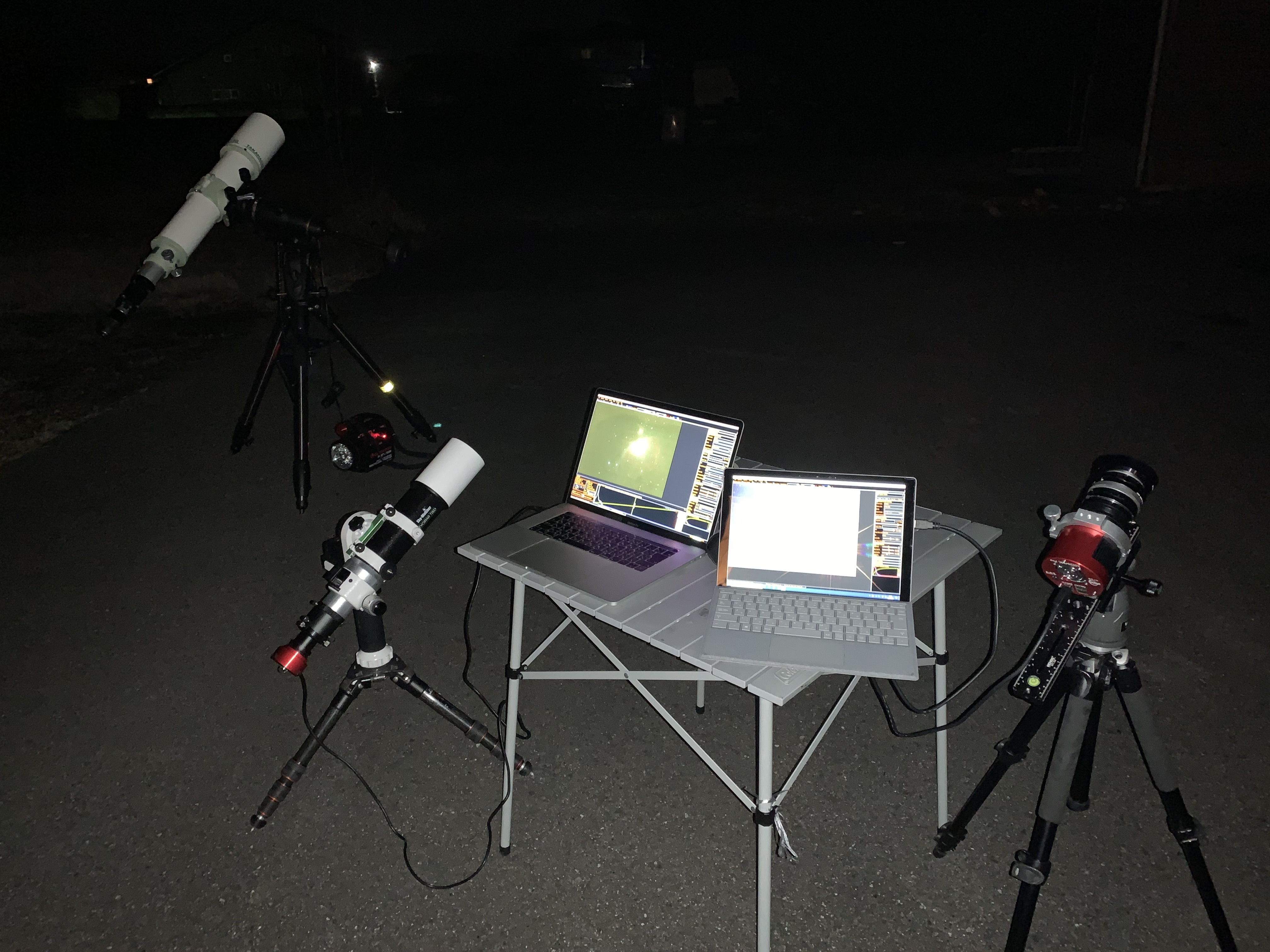

2月1日、本当に久しぶりの晴れの週末の土曜日、もうこの日しかないと思い、TSA-120のファーストライト、広角リアルタイム電視観望、さらに今回のEVOSTAR ED72を使ったAZ-GTiの経緯台モードでの簡単星雲撮影の、3つを同時並行で進めることになってしまいました。

IMG_9317

簡単星雲撮影の話は前回の記事を読んでもらうとして、ここではEVOSTAR ED72の使い勝手について書きます。
  • サイズ的にはAZ-GTiにも余裕で載るくらいの軽量でセッティングも楽です。
  • 焦点距離420mmと短いので、比較的広角で見ることができます。
  • 口径72mmなので、F5.8。実際に使ってみてもそこそこの明るさがあります。
  • CMOSカメラを鏡筒にそのままつけると、フォーカサーの稼働範囲内では短すぎて焦点が出ないので、予めアイピース口にはめる延長筒を用意しておくといいでしょう。
  • 光学性能は少なくとも電視観望にはもったいないくらい十分。撮影レベルでも前回の結果を見ていたければ分かる通り、星像はほぼ点像。組み立て精度も悪くなく、十分な性能を持っていることが分かります。
integration2_cut2

  • ただ一点、撮影時にSharpCapのPCの画面を見て気付いたのですが、恒星周りに少しだけ青ハロが出るようです。
スタックしただけの未処理に近い写真を見てもらうとわかりますが、恒星の周りが少し青くなっているのが分かると思います。
integration

と言ってもひどいものではなく、電視観望では逆にこれが画面にカラフルな印象を与えてくれて悪くないのですが、やはり画像として仕上げるときには気になる人もいるかと思います。

シュミットの店長さんにも電話でこの件を話しましたが「いえ、正直に書いていただいて結構です。」とのこと。欠点を隠したりしない姿勢はとても好感が持てます。やはりアポクロマートと言っても、ここらへんは2枚玉の限界のようです。

SkyWatcherの屈折鏡筒を調べてみると、アポクロマートだけでも3クラスあるようです。
  • 一番上のクラスはEspirit apoシリーズ。3枚玉の高級機です。日本では正式には未発売のようで、アマゾンで一部取り扱っているだけです。
  • 真ん中がBK EDシリーズ。値段的にはEVOSTARの倍くらいでしょうか。
  • そして今回の72EDを含むEVOSTARシリーズ。アポクロマートの入門機の位置づけで、値段的にも手頃です。
  • さらにEVOLUXというシリーズもできるそうです。これもEDレンズを使っているようなので、これを合わせるとアポクロマートは4クラスになるのでしょうか。

青ハロの簡単な改善方法

さて、わずかの青ハロですが、せっかくなので簡単に改善する方法を考えてみましょう。

きちんと処理しようとすると、RGBの各チャンネルに分けて、B画像の星像を縮小するような加工をかけたりするので、結構な手間となります。でもここで提案するのは、Photoshopの「色相・彩度」をいじる簡単な方法です。

Photoshopの「イメージ」メニューの「色調補正」「色相・彩度」と進みます。出てきたダイアログで「マスター」と出ている選択肢を「ブルー系」に変えます。その後、「彩度」もしくは「明度」を弄ります。通常は明度を下げるだけで十分でしょう。今回は-30ほどにまで下げてみましたが、それだけで以下のようになります。

integration_bluecut

これだけの操作ですが、青ハロがほとんど目立たなくなっていることが分かると思います。このテクニックは画面の中に青い部分がそれほどない画像に使えます。プレアデス星団など、青い部分が多い画像では一番出したい部分を目立たなくしてしまうので、先に挙げたRGBに分離するなどして丁寧に処理流必要がありますが、今回のようなHαがメインの画像には簡単に使える有効なテクニックです。


まとめ

今回、ひょんなことからEVOSTAR ED72を使うことになりました。最初に書いた通り元々はAZ-GTiのレビューの依頼でした。でもAZ-GTiに関してはこれまでこのブログでも散々書いているので、今回は頼まれてもいないEVOSTAR 72EDの方を、勝手にレビューしてしまいました。あ、一応ブログに書くと言うことは伝えてあります。「正直に書いてください」と言うことなので、忌憚なく書かせていただきました。

2枚玉のアポクロマートということで、星像に関しては思っていたより全然鋭く、形もきれいに点像になります。青ハロが少しでますが、人によっては気になる方もいるかもしれません。それでも画像処理で簡単にどうこうなるレベルです。それよりも、最初からアルミケースがついている、減速機付きのフォーカサーもついていると、遠征や撮影まで考えて、この値段でこれだけ付属品をつけてくるのはすごいです。特にケースは、後から適したサイズのケースを探す苦労を考えると、純正品でついてくるのは大きな利点です。

個人的には「電視観望に最適なのではないでしょうか」と、お勧めしたいです。値段的にも手頃で、かつ星像もしっかりしているので、前回の簡単星雲撮影なんかを試すのにも十分適した鏡筒だと思います。電視観望に気軽に使えるアポクロマートという位置づけで考えたら、現実的に周りを見渡しても、値段と性能のバランスから、多分ベストの選択肢に近いのではないかと思えました。これでもし不満が出てきたなら、撮影用に次にステップアップするのもいいのかと思います。

さてこの鏡筒、まだしばらく使っててもいいということなので、もう少し楽しんでみます。また何か面白いことがあったら報告します。

2020/3/15 追記: その後、フルサイズ域での星像を、素のままの鏡筒とレデューサーをつけた場合で撮影比較してみました。
