天体観測始めました。

タグ:Hα


非常に有益な情報が!

昨日の太陽撮影の記事に、hasyamaさんという方から早速有用なコメントをいただきました。どうやら黒点から伸びるあの謎の線は、ガスの噴出現象とのことです。

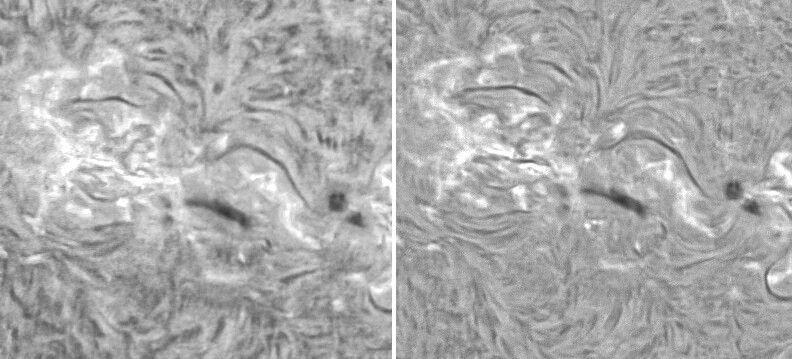

09_33_03_lapl2_ap1826_IP_cut

上昇方向で地球方向に向かってくるガスだとすると、ドップラーシフトで波長が青側に移るために、エタロンを波長が短くなる方向に回転すると、このようガスが見えることがあるということです。逆に、下降方向などで地球から遠ざかる向きの場合は赤側にシフトするとのことです。

コメントにはFacebookへのリンクも書かれていて、以前にも同様のものが波長がずれたLUNTで撮影されたとのことです。その投稿によると、やはりこのガスの噴出はそこそこ珍しいもので、あまり頻繁に撮影されているものではないようです。

今回は実際に何をみているのか、矛盾点はないかなど、自分なりに評価してみました。新たに疑問点が出たりしていますが、ある程度納得できたので記事にしておきます。


そもそもHαで何を見ているのか?

でもそもそも、なぜガスがHαで見えるのか、理由がまだよくわかっていません。光球面は納得できます。Hαに吸収線があり、Hαの653.6nmに合わせたエタロンでそこだけ透過させると、他の波長の明るい部分を除外することができ(吸収されながらも残った)Hα固有の光で作られる模様を見ることができます。要するに、吸収された光なのでHα部分は周りの波長より暗いということです。その一方、例えば彩層面からはるかに高いところまで写る派手なコロナまで含む30.4nmや19.3nmの光は、吸収線ではなく輝線です。すなわち周りの波長より明るいということです。

Hα領域の光は太陽表面に出てくるまでに吸収されるので、プロミネンスや噴出するガスも同様にHαに吸収線を持っていることは容易に想像がつきます。でも上で書いたように、Hα領域は周りの波長より暗いので、他の波長では明るく光っていることになります。光球面上は明るすぎるので、その明るさをエタロン除いてやるとHαがよく見えるようになるのはわかります。でもプロミネンスを見ている太陽の縁のところの背景は、光球面よりはるかに暗く、それに比べてHα以外の波長で明るいはずのプロミネンスが、エタロンの調整角をHαからずらしたら見えなくなるのかが、まだ理解できていません。

私の太陽の知識はせいぜいこれくらいです。まずはこの疑問を解決したいです。


波長のずれを見積もってみよう

とりあえず上の疑問は疑問として置いておくとして、その上で今回見えたガスも、プロミネンスと同様に元々はHαのみで見えるものなのでしょう。仮にそうだとして、エタロンで光球麺を見た時、狭い透過波長のみで見ることになるので、その周りの波長は暗く見えて、その結果ガスも見えることになるのかと思います。

この仮定の元、今回Hαからずらしたエタロンで見えたガスがドップラーシフトによるものだとして、ガスの速度から計算できる波長のズレと、エタロンの調整角から推定できる波長のズレが、一致するのか、それとも全然おかしいのか、簡単に評価してみたいと思います。

まずガスの速度からの見積もりです。
  1. ガスの長さは太陽直径の100分の1よりは大きくて、10分の1には届いていないくらいですが、ざっくり1/10とします。
  2. 太陽の直径はざっくり地球が100個並ぶくらいで、地球の直径はざっくり1万kmとすると、100万kmのオーダーです。
  3. なのでガスの長さはざっくり10万kmとします。
  4. ガスが伸びる時間は1分よりは長くて1時間よりは短いと思うので、とりあえず1000秒としましょう。
  5. そうするとガスの速度は10万km / 1000秒 = 100km/秒程度となります。
  6. 光の速度は30万km/秒で、それが100km/秒程度ぶん圧縮されるとすると、ドップラー効果で波長も同様の比率100/300000 = 1/3000くらいで短くなるので、653.6nmは0.2nm程度短くなります。

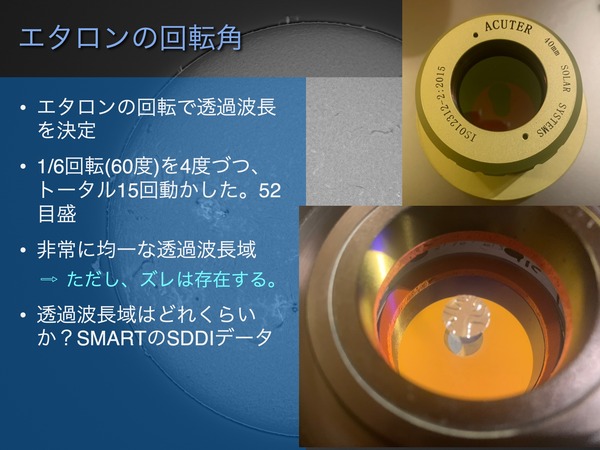

次にエタロンの回転で変わる波長です。
  1. PSTのエタロンの透過波長性能は、1Å = 0.1nm程度です。
  2. エタロンは半回転くらいしかしませんが、半回転の4分の1くらい回すと見えているHα領域がほとんど見えないくらいになります。ということは8分の1回転で変化する波長が1Å程度と考えてオーダー的にはおかしくないでしょう。
  3. 今回エタロンは波長の長い側か短い側かはわかりませんが、完全に端に回し切ったところにに行っていました。ということは、真ん中がHαに合っているとして、半回転のうちのさらに半分回っていたことになるので、4分の1回転回っていたことになります。
  4. 1/8回転で1Å = 0.1nmなので、4分の1回転回っていたとすると、エタロンでは2Åぶん、すなわち0.2nm程度Hαから波長がズレていたことになります。

おおっ!!

ものすごいラフなオーダー計算ですが、ものの見事に0.2nmで、両者ドップラー効果の波長のズレとエタロンの波長のズレが一致しました。多少のファクターのズレはありますが、少なくともオーダー的にはドップラー効果でHαからズレたガスを見ていたと結論づけておかしくなさそうです。


以前の撮影でもジェットが!

そういえば、以前もジェットのようなものを見たと報告したことがあるのを思い出しました。


この時はHαで見ていたはずですが、真横に出ているので地球方向に向かう速度成分はほとんどなかったのかもしれません。また、ジェットが数分で伸びていると書いてあるので、もしかしたらジェットの速度は今回見積もったものよりもかなり速いのかもしれません。ただし、それに地球方向の速度成分をかける必要があるので、それでもオーダー的にはそこまで間違っていないかと思います。


プロミネンスでも波長のずれは起こる?

ところで、プロミネンスもタイムラブスで見ると非常に高速に動いていることがわかります。下の動画は以前撮影したものですが、わずか19分間でこれだけ動いています。
Blink

プロミネンスの移動速度もそこそこ出ているはずで、地球に向かう速度成分も多少はあるとすると、エタロンを回転して調整する時に、いつも光球面とプロミネンス部でエタロンの最適位置が合わないように思えるのは、もしかしたらこちらもドップラーシフトが起こっているからなのでしょうか?


まとめ

簡単なオーダー見積もりでしたが、少なくともドップラー効果で波長がズレたものが見えていたようだということは納得しました。

でもまだなぜプロミネンスやガスがHαだけでよく見えるのかは納得できていません。どこかにいい説明はないのでしょうか?

でもこうやって、自分で撮影した謎の現象が理解できているというのは、とても面白いです。天文趣味の醍醐味の一つなのかと思います。






やっと退院して初の週末の土曜日。この日は一日快晴のようです。

病院では検査で毎朝早く起きていたので、その名残で朝早くに目が覚めてしまうのと、まだ外食も控えていていつものコメダも行けないので、朝から太陽を見ることにしました。そもそもGW中に大きな黒点が話題でしたが、寝ているだけで全く何もできなかったので、今回出てきた黒点でその不満がやっと解消されそうです。

最初に見えた謎の2本の線

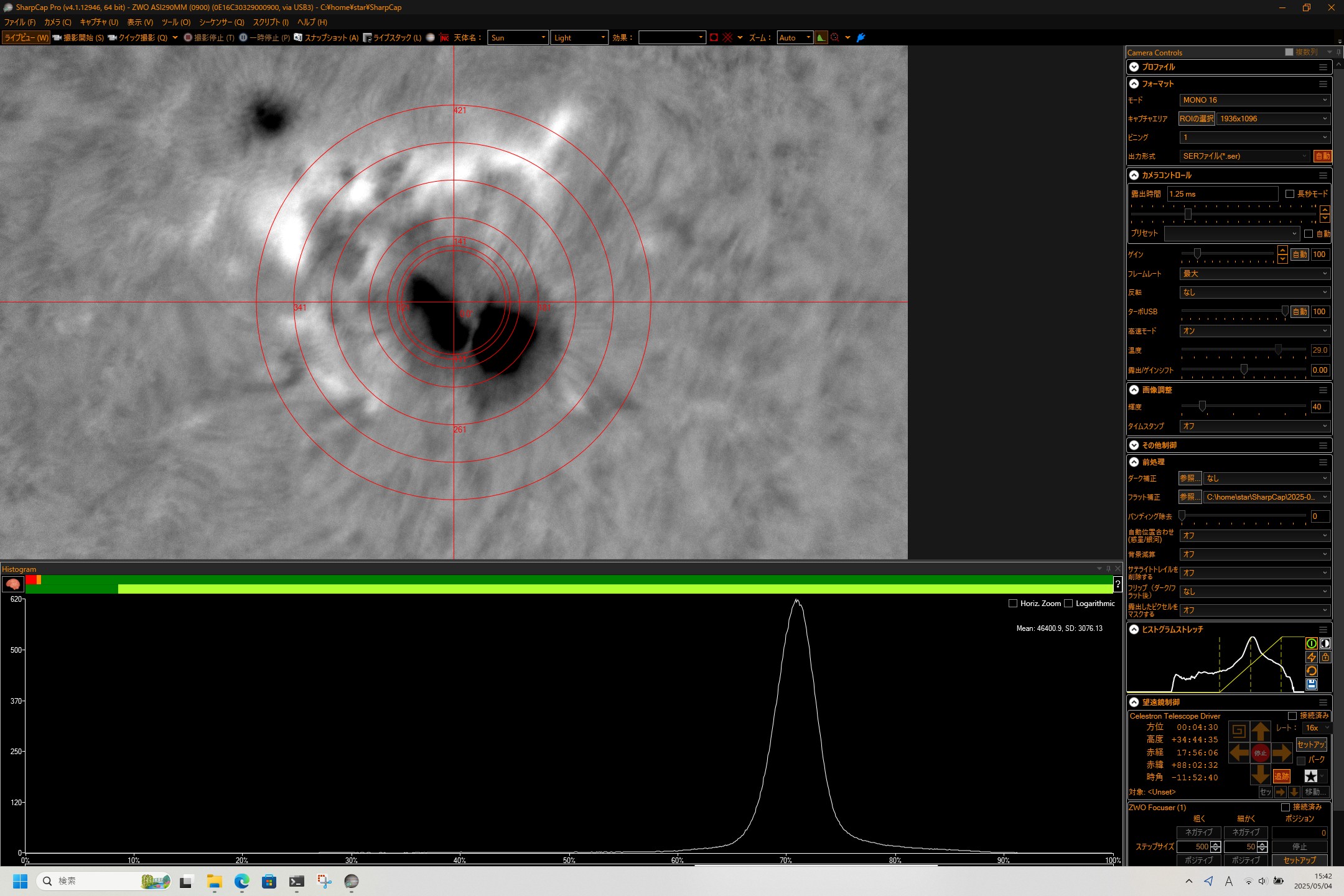

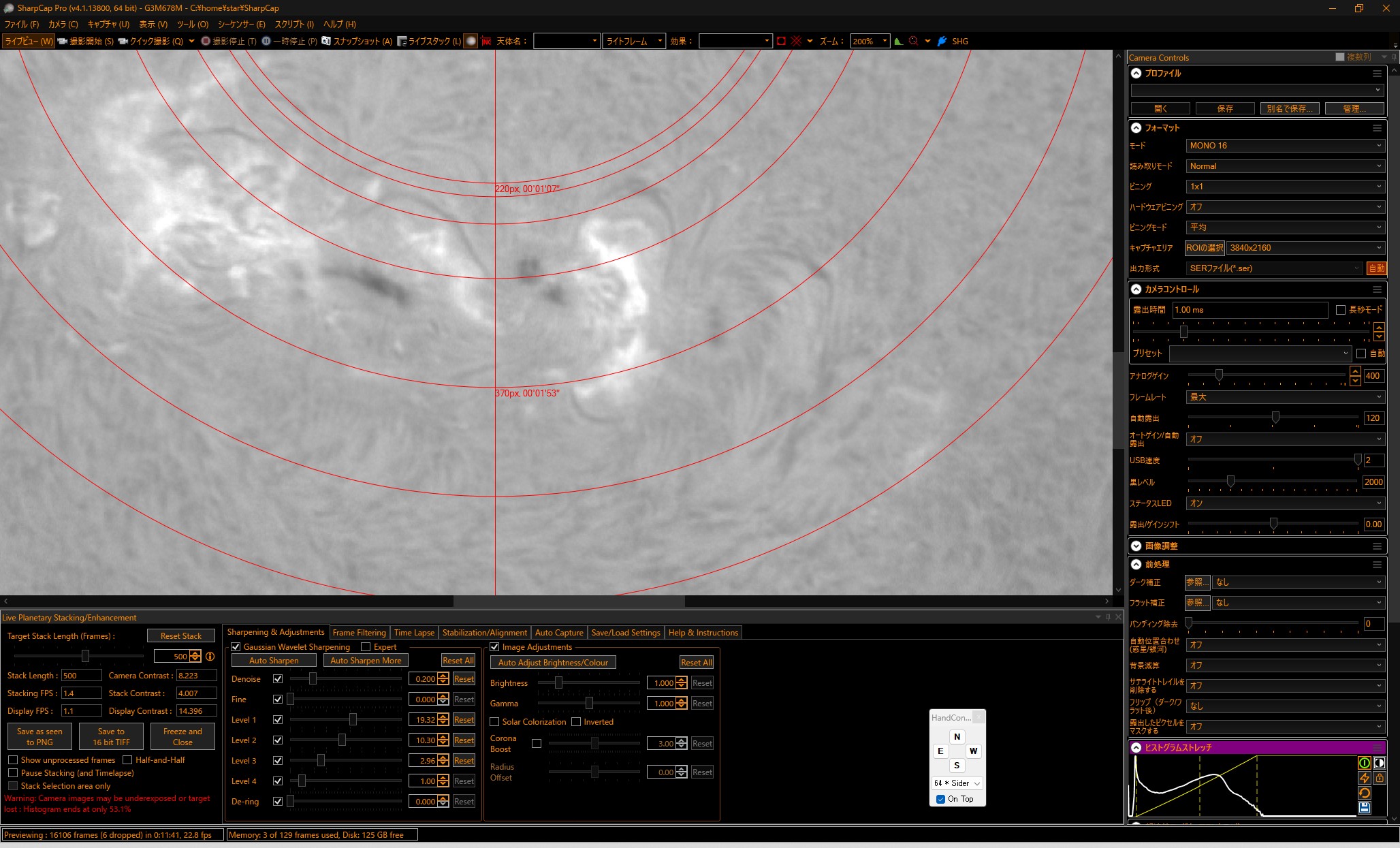

セットアップはいつものC8+PST+ASI290MMで、それをCGEM IIに載せています。PCとカメラを繋いで太陽を導入し、まず最初に見えたのが「えっ???」と思った、黒点から飛び出ている変な2本の曲線です。リアルタイムの動画状態でもそのまま確認できます。

ピントを合わせて、次にエタロンの回転を調整しようとして気づいたのですが、見ている画像はHαから全然ずれていて、エタロンの回転の端まで行っているような状態で、ある意味白色光に近いような画像です。とりあえずAutoStakkert!4で1000フレームをスタックして、ImPPGで少しだけ細部を出す画像処理した物です。

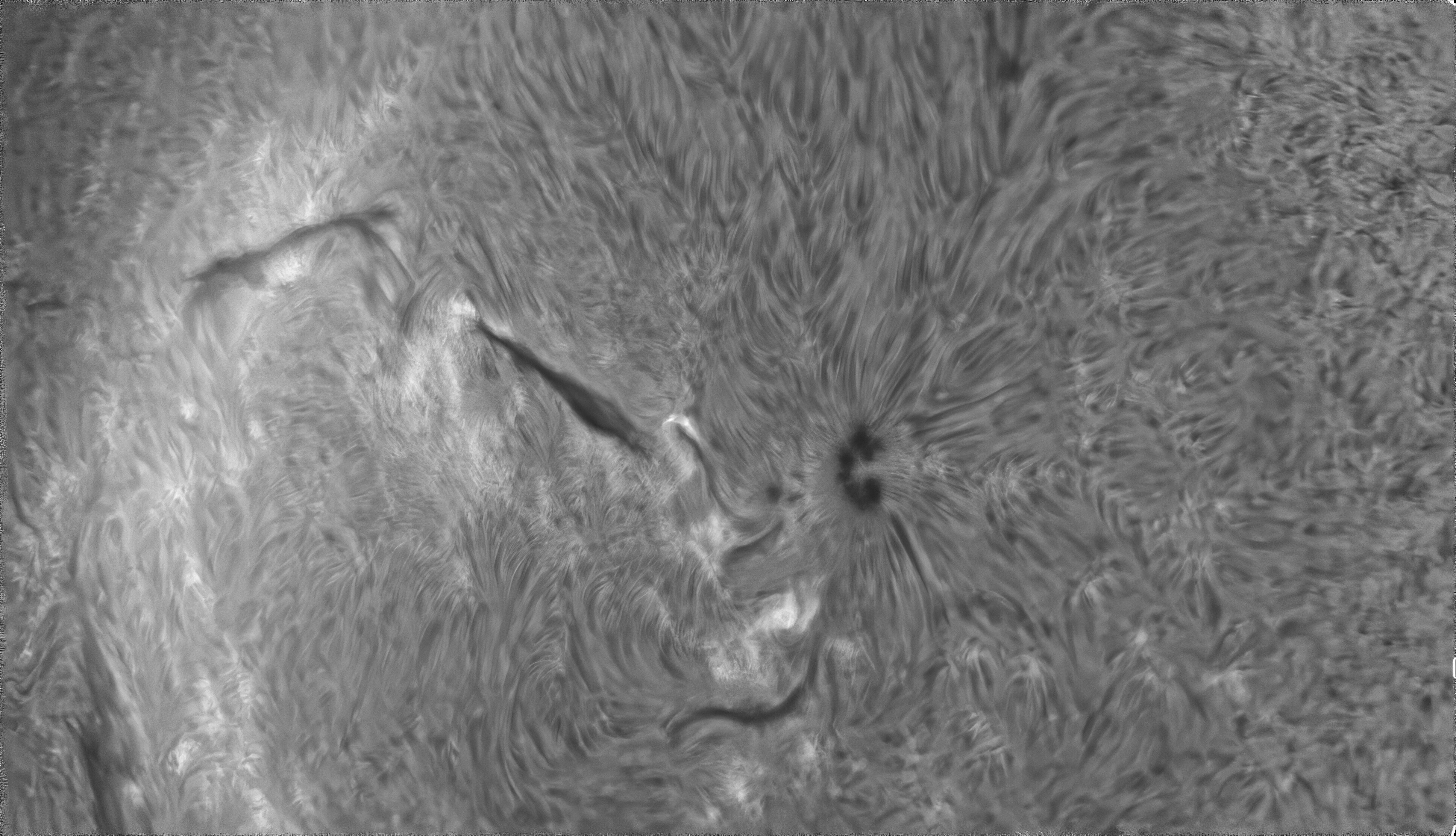

09_33_03_lapl2_ap1826_IP_cut
2本の線がはっきりと確認できるかと思います。その後しばらくしてから気づいたのですが、手前側にも何か黒い模様が出ています。

最初はフレアかなと思いました。でも2分後に撮影したHα画像には何も写っていません。
09_35_24_lapl2_ap1975_IP_cut
フレアなら白いスパークのような模様があってもおかしくないと思います。同時刻で調べたのですが、特に何かフレアのようなイベントが起こっているようなこともなさそうでした。

X上でダークフィラメントが伸びているのでは?とのコメントがありましたが、こちらももしダークフィラメントならHα画像に暗い線が写っていてもおかしくないと思いますが、やはりそれらしいものは見当たりません。

先ほど白色に近いと書きましたが、エタロンでHαから外しているだけなので、結構Hαに近いことでしょうか。もしかしたらそれがヒントになるのかもしれませんが、今のところ謎のままです。


大きな黒点群と、大きなプロミネンス

その後はしばらくHα画像を幾つか撮影しました。見栄えのする黒点と、すぐその下に出ていた大きなプロミネンスです。

09_51_20_lapl2_ap2532_IP3_cut

09_50_58_lapl2_ap2516_IP_cut


モザイク合成に挑戦

かなり大きな範囲で黒点、プロミネンス、ダークフィラメントが出ていたので、東側をモザイク合成してみました。

all3_cut

結構頑張ったのですが、まだ境目がわかります。PSTは画面内でHα付近のいいところが限られるので、モザイクは相当難しいです。さらに一枚一枚を見て分かったのですが、どうも上部はピントが出ずに、下部のみピントが出ているようです。しかもこれ、撮影中はほとんど分からず、スタックしてImPPGなどで細部出しまでしてやっとわかるのです。

今回ニュートンリングが残っているのが分かったので、最初の方でカメラをチルトアダプターでさらに傾けました。そのことが原因でピントずれの部分が出ているのかもしれません。一度チルトアダプターの向きをかえて、もう少し小さいチルトでニュートンリングが消えるところがないかなど、一度探る必要がありそうです。


フィラメントとプロミネンス

これまでも何度かチャンスがあったのですが、縁の近辺にあるダークフィラメントから、連続して縁に出ているプロミネンスに続く画像をうまく撮りたいとずっと思っていました。でも画像処理が未熟で、その接続部、特に光球面側のフィラメントをうまく出して、明るさをプロミネンスに合わせる方法が確立できずにいました。

プロミネンスをぐるっと一回り見ている最中に、ちょうどうまく繋がっていそうな場所がありました。今回、光球面とプロミネンス部を別々に処理することで、うまく繋がるのが表現できたのかと思います。
09_46_57_lapl3_ap1360_IP_cut


白色光

その後、今度はNDフィルターを使って、本当に白色光で撮影してみました。PowerMATEの4倍を使っています。
10_01_51_lapl2_ap3240_IP2_cut

最初の変な線が出た撮影から約30分が経っていますが、時間が過ぎたせいなのか、本当に白色光にしたからなのかわかりませんが、あの目立っていた線は見えませんでした。今一度、エタロンをHαからはずして同様のものが見えることがあるのかどうか、試してみたいと思います。

白色光は粒状斑らしきものが少し見えてきています。動画時でもごく僅かそれらしいものが見えていました。以前、粒状斑がきちんと出るくらいの、シンチレーションのいい時の動画を見せてもらったことがあるのですが、今回はその動画には遠く及びません。そもそも、この30分ですでにシンチレーションが悪くなったようで、朝イチの時の方が(バローとかつけてないので)カメラの解像度としては悪いはずなのに、明らかに分解能が良かったように見えます。

実はブログに書いてこなかったのですが、休日で晴れている時はたいてい太陽撮影を敢行していました。ただし、休日の午前はほとんとコメダかガストに行っていたので、朝早くに太陽を撮影することは実は一度もありませんでした。なかなかいい結果が出ず、ほとんどお蔵入りになっています。今回入院でまだ外食は控えているのでたまため朝早くに撮影をしたのですが、朝の早い時間というのはやはりシンチレーションがいいのかもしれません。しばらくは日が長いので早い時間でも太陽は高い位置にくるはずです。できるだけ朝早くに撮影することを今後しばらくしてみようと思いました。


まとめ

久しぶりにブログを書く気になる太陽撮影でした。モザイクに時間がかかってしまい、記事にするのが遅くなりましたが、肝心なモザイクはまだ課題がありそうです。

やはり太陽はシンチレーションがかなり重要です。これまで動画の段階で粒状斑が出るようなのが撮れていなかったのですが、機材のせいかともずっと疑っていました(まだ疑っています)。でも朝早いとシンチレーションが全然マシかもしれないと今回思えたのは収穫でした。

今後は休日の晴れの日は、早起きして、撮影を済ませ、その後にコメダに行くことにしたいと思います。休日の天国のコメダは外せません。





前前々回の記事でクワガタ星雲のSAO合成をしました。



せっかくなのでいつものようにAOO合成もするのですが、普通にAOO合成をするとHαの淡い構造とかが一切出てきません。これが不満で、色々試してみました。


Hαの情報量

AOO合成をして、オートストレッチすると大体これくらいです。
Image21s

きちんとクワガタの形が出ています。でも、Hαだけの画像を見るとまだまだ模様がいっぱい残っているんです。

Hα画像を強オートストレッチしてみます。
FILTER_A_mono_drizzle_2x_integration_ABE1_ABE2_ABE4s
すごい模様が出てきます。一番暗いところが背景だとしたら、多少なりとも明るいところはなんらかのHα成分が存在していると考えていいでしょう。普通にAOO合成した画像に、このHαの模様が活かされ切っているとはさすがに言い難いのかと思います。今回はこれをどこまで表現できるかやってみたいと思います。


まずはどこまで出そうか、テスト

まずAOO合成させたものを、強オートストレッチして、さらに微調整します。
Image21_strongs
ここらへんまで出せたらHαを使い切っていると言えそうですが、いくつか問題点があります。
  1. 右真ん中に大きな黒い窪みがある。
  2. 赤がサチりかけているところがある。
  3. 星がうるさい。
くらいでしょうか。一つづつ片付けます。


1. フラット化の大切さ

まず1の黒い窪みですが、普通にAOO合成したら対して問題にならないのですが、淡いところを頑張って出そうとすると目立ってしまいます。これはOIII画像に残っていた、ε130Dの迷光の残りのようです。今回は撮影時に鏡筒にフードもつけていますし、もちろんフラット補正もしています。それでも強あぶりで、これくらいのフラットの誤差が出てくるようです。ここまででもHα、OIII共にABEの1次と2次と4次をかけていますが、さらにOIIIにDBEをかけて窪みをとることにしました。その結果が以下になります。
Image24_strongs
窪みは目立たなくなり、さらにもう少し炙り出すことができるようになりました。

しかしながら窪みが目立たなくなったことで、今度は右上に注目すると、赤が構造なしでのっぺりしている気がします。本当にHα成分があるのか、カブリなのか見極めが難しいところです。仮にカブリだとすると、ここだけをうまく取り除くのは結構難しそうです。

今回は、ABEの2次を再度かけ、右上と、左下の赤も少し緩和するようにしました。もっとはっきり除いてもいいのですが、そもそもここら辺の領域を強度に炙り出しいる参考画像がほとんどなく、何が正解かよくわかりません。これ以上やると恣意的な操作になると判断し、今回はそのままで残しました。
Image24_ABE1s
こういったカブリ問題は、将来PixInsightのMARSプロジェクトがうまくいったら解決するのかもしれません。



情報を余すところなく引き出して炙り出す場合、上の操作のように「正しい背景にするというよりは、あぶり出しやすいように、できる限りあらかじめフラット化させておく」方向になるのかと思い思います。そのため、フィルターやセンサー面についているゴミはうまくフラット補正で除けないと、強あぶり出しの際にとんでもなく目立ってしまったり、周辺減光や迷光もフラット処理がうまくいかないと、そこの輝度差で制限されてしまって炙り出しが十分できないなど、致命的になる可能性があります。

先日の記事のように
最近はソフトの力でかなりの補正が効くようになってきていますが、BXTは分解能は出せても淡いものを出すことにはほとんど助けになりません。ソフトで補正が効かないこともたくさんあり、今回のように淡い構造を引き出し切ろうとすると、光学機器の段階での丁寧な汚れの除去や迷光処理、確実なフラット補正がとても大切だと言うことも肝に銘じておきたいものです。

次に、SPCCでナローバンドを選び、AOOの正しい波長と、手持ちのフィルターの波長幅を入力します。重要なことは、ニュートラルバックグラウンドをどこにするかです。プレビューで一番暗いところを選択して「Region of interest」に設定しておいた方がいいでしょう。これをしないと、赤が再び出にくくなったり、暗いところが緑がかったりしてしまいます。RGB画像を別撮りなどしていない場合は「Oprimize for stars」にチェックを入れておくと、星の色を優先的に最適化するとなっていますが、試したところ少なくとも今回は大きな違いはわかりませんでした。SPCCがうまくいくと、赤がかなり残った状態で色バランスが取れるようになります。


2. 恒星にはBXT

次に2の星がうるさいことですが、やり方は色々あると思います。今回は簡単にBXTを使ってしまいましょう。恒星も併せて十分にあぶり出しても、恒星自身が小さければ、全体を見た時のうるささは緩和されるはずです。今回はHαの淡いところを画面全体で見せたいので、トリミングやバブル星雲のところのみを拡大することなどは考えていないです。そのためSAO合成の時よりもBXTの効果は緩和させて
  • Sharpen Stars: 0.25, Adjust Star Halos: -0.30, Automatic PSF: on, Sharpen Nonsteller: 1.00
としました。


3. ストレッチは迷うところ

最後に3のサチり気味(=飽和気味)の赤をどう扱うかです。ストレッチをいかにうまくするかと言う問題です。

既に赤は色が十分出ているので、ArcsinhStretchは色が濃くなりで使えませんでした。意外なのがMaskedStretchが本来マスクで、本来はきちんとサチるのを保護してくれるはずなのに、赤のサチりを強調してしまい使えなかったことです。結局ここでは、HistgramTransformationで恒星が飽和しない範囲で軽くストレッチして、ここでStarNet2で恒星と背景を分離し、その後背景のみ必要なところまで強調しました。その後、私の場合はPhotoshopに引き渡して最終調整します。


仕上げ

最後のPhotoshopは個人の好みによるところも大きいでしょう。今回は赤の淡いところを残します。OIIIの青を少し持ち上げて色調を少しでも豊かに見せるのは、いつもの手段です。赤ももう少しいじって、強弱をつけたりします。それでも色相(RGBをそれぞれどれだけストレッチするかと、各色のブラックポイント)自体はSPCCで決めたので、それ以上は触っていません。

結果です。
Image24_ABE1_SPCC_BXTSS025_HT2_s_cut

元がHαとOIIIの高々2色なので、前回のSAOと比べてもどうしても赤でのっぺりしてしまうのは避けられません。実はAOOにする前に、なんとかSIIを使えないか、いろいろ比率を変えて試しました。複雑な比率にして、そこそこよさそうな候補はいくつかあったのですが、結局AOOのシンプルさを崩すほどいい配色は見つからず、結局今回はSIIは使わずじまいです。いつかHαとOIIIとSIIまで使った擬似RGB配色で自然に見える組み合わせが見つかるといいですが、少なくともAOOを凌駕するものでないとダメだと思うので、そんなに簡単ではないと思います。

今回のHαを余すことなく引き出すAOOですが、懸念事項の一つは画面全体が赤に寄ってしまう印象を受けることです。でも赤にのみ構造がある限り、そこを出そうとすると赤を底上げする以外に今の所いい方法を思いつきません。アメペリも同じように処理をしていて、こちらも背景が赤いですが、それでも暗いところは存在していて、それ以上明るいHαが全面近くに渡り散らばっています。

今回、やっとこのAOO手法を言語化して記事にしたことになります。他に、全体をもう少しニュートラルに寄せて、Hαにふくまれる淡い構造もきちんと強調できる方法を探していきたいと思います。


まとめ

前回の記事で年末の挨拶をしてしまったのですが、今回の記事が本当の2023年最後の記事になります。 年が明けてからのんびりまとめようと思ったのですが、大晦日に少し時間があったので、まとめてしまいました。

クワガタ星雲をとおしてSAOとAOOの議論を少ししたことになります。でもまだ十分かというとそうでもなく、SAOの色がまだハッブルパレットと違う気もしますし、AOOは全画面真っ赤問題をなんとかしたいです。所詮人工的な色付けになるので、多少色相とかいじってもいい気もするのですが、今のところはまだ躊躇しています。理由は再現性がなさそうなところです。複雑になりすぎないというのも重要かと思います。何かいい方法はないのか?今後も探していくことになるでしょう。またいい方法があったら記事にします。


日記

最近はブログ記事を休日のガストのモーニングで書くことが多いです。以前はコメダのモーニングのみでしたが、最近はガストと半々か、ガストの方が多いくらいです。ガストのドリンクバーが飲み放題でいいのと、最近はマヨコーンピザが安くて美味しいからです。多分田舎のガストなので、朝はガラ空きで、混んでくるランチタイムくらいまでは長居も可能なので、とても居心地がいいです。同じようにPCを広げている常連さんも何人かいます。この記事も最後の仕上げを大晦日にガストで書いています。

これから実家の名古屋に向かいます。元旦は実家で、おせちをつまみながらのんびり過ごす予定です。残念ながら新年2日の北陸スタバ密会は中止になってしまいました。時間が少しできるので、またノイズ計算の方を進めたいと思っています。


2023/10/12、久しぶりに新月期で晴れです。平日なのであまり無理をしたくないのですが、せっかくなので撮影を敢行しました。


久しぶりの撮影

実は前日の10月11日も晴れていたのですが、ε130Dの光軸調整で時間を潰してしまい、何の成果もありませんでした。実際光軸調整も大したことはできず、せっかくの晴れでもったいないです。なんとか撮影の成果だけは残そうと思い、SCA260+ASI294MM Proで簡単な撮影をしました。この日の撮影は、前半がM27、後半がM45です。でも結局撮影が忙しくて、せっかくε130Dを出してセットアップまでしたのに、光軸調整はやっぱりできないんですよね。平日に二つのことは厳しいです。

今回M27にした理由ですが、5月にHα画像を写していました。その後続けてOIIIも撮ったはずなんです。でも撮影後に確認したら、実際に撮影していたのはB...。AOO撮影のはずなのに、Aの次はBと思い込んでしまったようです。今回はそのリベンジで、OIIIの撮影です。でもここでも痛恨のミス。縦横を合わせ損なって90度ずれてしまい、使えるのは重なる正方形の部分だけとなってしまいました。

前回M27を撮影したのは2年前のTSA120を使ってです。2021年9月になります。この時が、そこそこセンサー面積があるモノクロカメラを使った初のナローバンド撮影で、まだフィルターホイールも持っていなかったので、手でフィルターを付け替えてのAOO撮影でした。本体周りの羽の部分を出したくてOを重点的に出そうとしました。羽はそこそこ写ったのですが、意外にAが出なくて、Aのリベンジが課題だったことを覚えています。



それでもこの時のM27には結構満足していて、もうしばらく撮ることはないなと思っていましたが、2年経つとアラも見えてきますし、SCA260でさらに光量が稼げるとか、BXTが台頭してきたとかで、状況も大分変わってきています。高度も高く、夏を中心に一年のうちのかなりの期間撮影が可能なので、ベンチマークがわりに再びM27を撮影しようとここしばらく思っていて、やっと実現できたというわけです。


撮影

SCA260での撮影は久しぶりです。少しづつ思い出しながらのセットアップになりますが、それでもほとんどトラブルもなく、比較的順調に撮影開始となりました。一つだけミスがあって、StickPCを使っているのですが、SCA260+ASI294MM Proで使っているStickPCと、ε130D+ASI6200MM Proで使っているStickPCが入れ替わっていて、気づかずにカメラの設定やフィルターごとのEAFのピント位置とかの設定でファイルを上書きしてしまいました。気づいたのはプレートソルブがどうしてもできなくて、ε130Dの焦点距離の400mmが入っていた時でした。でも面倒なのでそのままStickPC交換せずに使い続けたのですが、色々不具合が出てきて、すぐに交換すればいいと後から後悔しました。
M27
撮影中のNINAの画面。ガイドも順調です。

撮影は順調に続き、OIII画像が溜まっていきます。23時位になるとM27が隣の家の屋根にかかってしまい、次に考えたのが、ずっとやってみたかったモザイク撮影です。以前拡大撮影したM45: プレアデス星団が次のターゲットですが、これは別の記事で書きたいと思います。


追加撮影

OIIIの撮影直後は5月に撮影したHαと合わせて仕上げてしまおうと思っていましたが、縦横の間違いが悔しかったので、結局10月17日にHαを、OIIIと同じ方向にして撮影し直してしまいました。こうなってくるとOIIIもHαももう少し追加したくなり、18日にも追加撮影して、5分露光でHαが44枚、OIIIも44枚で、合計88枚、総露光時間440分で7時間20分となりました。17日から18日にかけては庭に望遠鏡を出しっぱなしにしていたので、すぐに撮影に入ることができ、18時台から撮影を開始できています。


フラットでトラブル

久しぶりの撮影なので、フラットを撮り直しています。フラット撮影は、昼間に明るい部屋で白い壁を映しています。ところが、今回条件を一緒にしようとして「冷却して」撮影したのは失敗でした。結露が起こってしまったことに後から気づき、結局常温で全て撮影し直しです。DARKFLATも温度を合わせるため、こちらも全部取り直しです。
2023-10-14_14-00-20_M 27_2x2_FLAT_R_-10.00C_0.01s_G120_0000
フラット撮影中にオートストレッチして、こんな風に真ん中にシミのような大きな模様ができていたら、結露しています。拡大すると、おかしな黒い点々が見えたりします。

普段はフラットは昼間に部屋が明るい時に撮っていましたが、雲があると明るさがバラバラになるのでダメですね。今回は早く画像処理を始めたかったため、暗くなってから部屋のライトをつけて撮影しました。でもこれ、もしかしたらダメなのかもしれません。特にHαですが、微妙にフラット補正が合わずにムラになってしまいました。

以前記事に書いたことがあるのですが、ナローバンド系はフラットファイルそのものがどうしてもムラムラになってしまいます。



当時、センサー自身のムラではないかと予測したのですが、その後ZWO自身がこのムラはセンサーの特徴だと言及しているページを見つけました。



当時このページの存在は知らなかったのですが、後からやはり推測は正しかったと分かりました。でもいずれにせよ、このムラはフラット補正で解決できましたし、ZWOの説明でも同様のことが書いてあります。

でも今回は、フラット補正をしてもどうしても、ムラの形が残ってしまいました。まず、今回撮影したフラット画像のうちの1枚です。ナローバンド特有の大きなムラ構造が出ています。
masterFlat_BIN-2_4144x2822_FILTER-A_mono

次に、AOO合成した直後の画像です。上のフラット画像と比べてみると、ムラの形がよく似ていて、暗いところが赤くなってしまっているのがわかると思います。
Image11_ABE

まだ未検証ですが、部屋の明かりを使ったのが悪かった気がしています。明かりとしては、蛍光灯と電球を合わせたのですが、それぞれ波長が違っていて、違った種類の光源が複数方向から来ているので、複雑な形の輝度勾配ができてしまっていた可能性があります。もし時間が取れるなら、再度晴れた日の明るい部屋の中で自然光を光源に、再度撮影してみたいと思います。あ、多分ですが、晴れた日にの薄明時に鏡筒を空に向けるのが一番いいのかとは思いますが、時間が限られるので、壁での方法を確立しておきたいということです。

今回問題だったフラットのムラはHα、OIIIともにDBEを細かくかけることで、なんとか見える程度にすることができました。


ダークの撮影

あと、今回ついでにダークも久しぶりに撮影しました。ダーク系を撮るのも昼間は注意が必要です。カーテンを閉めてできるだけ部屋を暗くするのはもちろんですが、鏡筒や特にフォーカサー部などにきちんと暗幕(タオルとか、服とか)をかけて撮影しないと、完全にダークになりません。今回は二度に分けてダークを撮りましたが、最初の暗幕が甘くて、十分暗くなりませんでした。
IMG_8668
こんな風に望遠鏡をくるんで、さらに部屋を暗くしてダークを撮影してます。


最新版PixInsightと、Mac M1でのStarNet

私は画像処理にMacのM1を使っているのですが、最近PixInsightを1.8.9-2にアップデートしたら、StarNet V2が使えなくなりました。その後StarNet V2もアップデートされ、最新バージョンのPIでも使えるようになったということでしたが、再インストールの方法を忘れてしまい少し手間取りました。Niwaさんのページやその参照元のCloudy Nithtsに解説があるのですが、自分の環境とは微妙に違っていて、そのままではうまく動きません。うまく動いた方法を書いておきます。

まず、ダウンロードページに行って、



をダウンロードします。その後、ファイルを解凍します。
  1. StarNet2_weights.pbとStarNet2-pxm.dylibは/Applications/PixInsight/bin/にコピーします。
  2. libtensorflow.2.dylibとlibtensorflow_framework.2.dylibはApplications/PixInsight/PixInsight.app/Contents/Frameworks/にコピーします。PixInsight.appの中身は、PixInsight.appを右クリックして「パッケージの中身を表示」を選ぶとアクセスすることができます。
  3. 以下のコマンドを、一つ一つコピペしてターミナルから実行します。
  • sudo chown root:admin           /Applications/PixInsight/bin/StarNet2_weights.pb
  • sudo chmod 644                  /Applications/PixInsight/bin/StarNet2_weights.pb

  • sudo chown root:admin      /Applications/PixInsight/bin/StarNet2-pxm.dylib
  • sudo chmod 755             /Applications/PixInsight/bin/StarNet2-pxm.dylib

  • sudo rm -f             /Applications/PixInsight/bin/libtensorflow*
  • sudo chown root:admin  /Applications/PixInsight/PixInsight.app/Contents/Frameworks/libtensorflow*
  • sudo chmod 755         /Applications/PixInsight/PixInsight.app/Contents/Frameworks/libtensorflow*

あとはREADME.txtに書いてある通りに、
  • PI上でPROCESSES=>Modules=>Install Modulesで'Search'を押すと、StarNetが出てきます。
  • その後他のボタンは何も押さずに'Install'を押します。
  • うまくいくとStarNet2がPROCESSES-><Etc>もしくはPRECESSES-><All Processes>に出てくるはずです。
怖かったのは、マニュアルに「ちゃんと手順を踏んでやってもサーチでStarNetが出てこない場合は、AVXに対応してないから仕方ないとか、心を折るような記述があることです。でもM1のMacでPIの最新版で、確実にStarNet V2をインストールできたので、諦めずに正しい手順でやってみてください。


結果

画像処理に関しては、あとはほとんど問題はありませんでした。ナローなので、色決めに一意の解はなく、SPCCも恒星の色を合わせるように設定したので、星雲の色は自由度があります。他の画像を見ていてもM27の色は様々で迷いますが、前回TSA120で出した色が比較的好みなので、今回も近い色としました。

画像処理の結果が下のようになります。
masterLight_BIN_2_300_AOO_SPCC_BXT_DBE_MS_MS_BG2_cut_X3
  • 撮影日: 2023年10月12日20時59分-22時52分、10月17日20時34分-23時29分、10月18日18時18分-22時35分、
  • 撮影場所: 富山県富山市自宅
  • 鏡筒: SHARP STAR製 SCA260 (f1300mm)
  • フィルター: Baader Hα, OIII
  • 赤道儀: Celestron CGX-L
  • カメラ: ZWO ASI294MM Pro (-10℃)
  • ガイド:  f120mmガイド鏡 + ASI290MM、PHD2によるマルチスターガイドでディザリング
  • 撮影: NINA、Gain 120、露光時間5分、Hα:44枚、OIII:44枚の計88枚で総露光時間7時間20分
  • Dark: Gain 120、露光時間5分、温度-10℃、42枚
  • Flat, Darkflat: Gain120、露光時間 Hα, OIII:10秒、128枚
  • 画像処理: PixInsight、Photoshop CC

ちなみに、2年前に撮ったTSA120の画像が以下になります。
Image09_DBE2_stretched7_cut_crop_b


比較と評価

2年前と今回を比較してみます。
  • 最初のスタック画像を見ていると、微恒星に関してはどうも前回のTSA120の方がより出ている気がしました。これまで同じ対象でTSA120とSCA260を比べて、SCA260が負けたことはないので、意外な結果でした。原因はシンチレーションくらいしか考えらないです。もう夏の気候は終わってしまったので、揺れは大きくなっているのかもしれません。それでもBXTをかけて改善する余地があったので、結果としては今回の方が微恒星は数も鋭さも出ています。
  • 狙いの本体外側の蝶の羽の部分は、今回の方が明るい鏡筒で露光時間も倍以上と長いため、明らかに綺麗に出ています。羽の部分はOIIIの青よりも、Hαの赤の方がやはり淡いようで、前回よりも出てはいますが、フラットムラのこともあり、まだ露光時間を伸ばすか、このレベルの淡さになってくると自宅よりはさらに暗いところに行ったほうが効率がいいのかと思います。ここ最近の記事で、明るいところと暗い所のスカイノイズの影響が数値で定量的に出るようになってきたので、いずれこの淡さならこの場所に行くべきというようなことが言えるようになるのかと思います。
  • 中心部の微細構造は、口径とBXTの効果で圧倒的に今回の方がいいです。ただし、淡い羽部分の分解能との差がありすぎるので、多少なりともバランスを取るために、あえて少し分解能を落としてあります。
今回のM27、羽の部分、中心部分の分解能、微恒星の鋭さ、背景のノイズなど、ほぼ全てを2年前の結果を上回っていて、自己記録更新です。あえていうなら、透明度みたいなのだけは以前の方が良かったように思いますが、これは画像処理に依っていて、まだ私も確信を持って(少なくとも見かけの透明度さえも)透明度をコントロールできていないので、偶然によってしまっています。それ以外はトータルとしてはかなり満足しています。


まとめ

久しぶりのSCA260での本気撮影でしたが、かなり満足な結果でした。自宅庭撮りで、M27の羽がここまで出るのなら、十分なのかと思います。その一方、これ以上出すのは撮影時間がかかりすぎることなどから難しく、暗いところに行く必要があると思います。次のシーズンに飛騨コスモスでしょうか?

ε130Dの光軸調整がなかなかはかどっていないので、しばらくはSCA260での撮影も継続していこうと思います。


休日が晴れた時は太陽撮影をできるだけしようと思っています。やっと秋らしくなり、昼間の撮影でも暑くなくて快適です。

F7zt8a2agAA6pU_

最初準備している時は曇りがちだったので、C8の補正板の清掃をしたり、カメラのチルターを新しいものに交換したりなど、少し機材メンテナンスをしました。補正版はここしばらく触ってなかったのでほこりだらけでした。

あと、新しいPCで太陽撮影ができるようにアプリをいくつかインストールしました。といってもすでに電視観望で使っているPCなので、新たにインストールしたものはCelestronのASCOMドライバーとImPPGだけです。あとはSharpCapを最新版にしたくらいでしょうか。

まずはPSTでのHα画像です。鏡筒はC8でカメラはASI290MMなので、そこそこ拡大しています。曇りの間を狙っての撮影となりましたが、シーイングも良くないので、ボケボケです。大きな黒点は見当たらず、細かいものがいくつか出ていました。下の画像は一つ一つは小さいですが、少し密になっている黒点で、上半分がAR3451群で、下半分がAR3452群になります。

13_14_38_lapl4_ap493_IP_cut


プロミネンスもでていますが、その中で一番大きいものを。
13_17_29_lapl4_ap194_IP

次に、白色画像です。あ、カメラをASI290MMそのまま使ってしまったので、いつも入れているPlayer OneのPhotosphereフィルター入れるの忘れてました。なので、白色光です。上で見せた黒点AR3451群とAR3452群になります。シンチレーションは良くないのに、さらにPhotosphereフィルター入れてないのに、意外に粒状班が見えています。前回のApollo-M MINIからカメラのピクセルサイズが半分程度になったのが効いているのかと思います。

13_26_53_lapl4_ap504_IP_cut

その後、4倍のPowerMATEを入れて、シーイングが良くならないか少し期待して30分ほど粒状班撮影をしてましたが、全然ダメでした。上の等倍のと解像度がほとんど変わらないくらいです。カメラの分解能は上がっているので、逆に倍率が高すぎたのでしょうか?明日と明後日、昼間晴れたらもう少し試してみます。

いずれにせよ、シーイングはとにかく見てみないと分からないので、今後もうしばらくは続けたいと思います。でももう秋だから北陸だとそもそもシーイングはダメなのかもしれません。

休日で晴れているので太陽撮影です。大きな目的は粒状班ですが、まずはHα画像から。


セットアップ

取り掛かったのは、がストのモーニングでのんびりして帰ってきてからの、ちょうど正午12時くらいからでしょうか。

まずはいつものC8とPSTです。まずPCの画面に写した段階で、そこまでシンチレーションは酷くはないですが、前回の9月10日の時よりも明らかに揺れています。もうこの時点で粒状班は諦めました。Hα画像も処理をしてみると分解能が明らかに劣っています。なのでこの日の画像は記録程度の意味しかありません。


Hα画像

結果だけ示します。真ん中ら辺に目立つ黒点が2つ出ていました。宇宙天気ニュースによると、大きい方からAR3435とAR3440だそうです。番号が小さいほうが先に出ていたもので、先に裏側に回り込みます。

AR3435

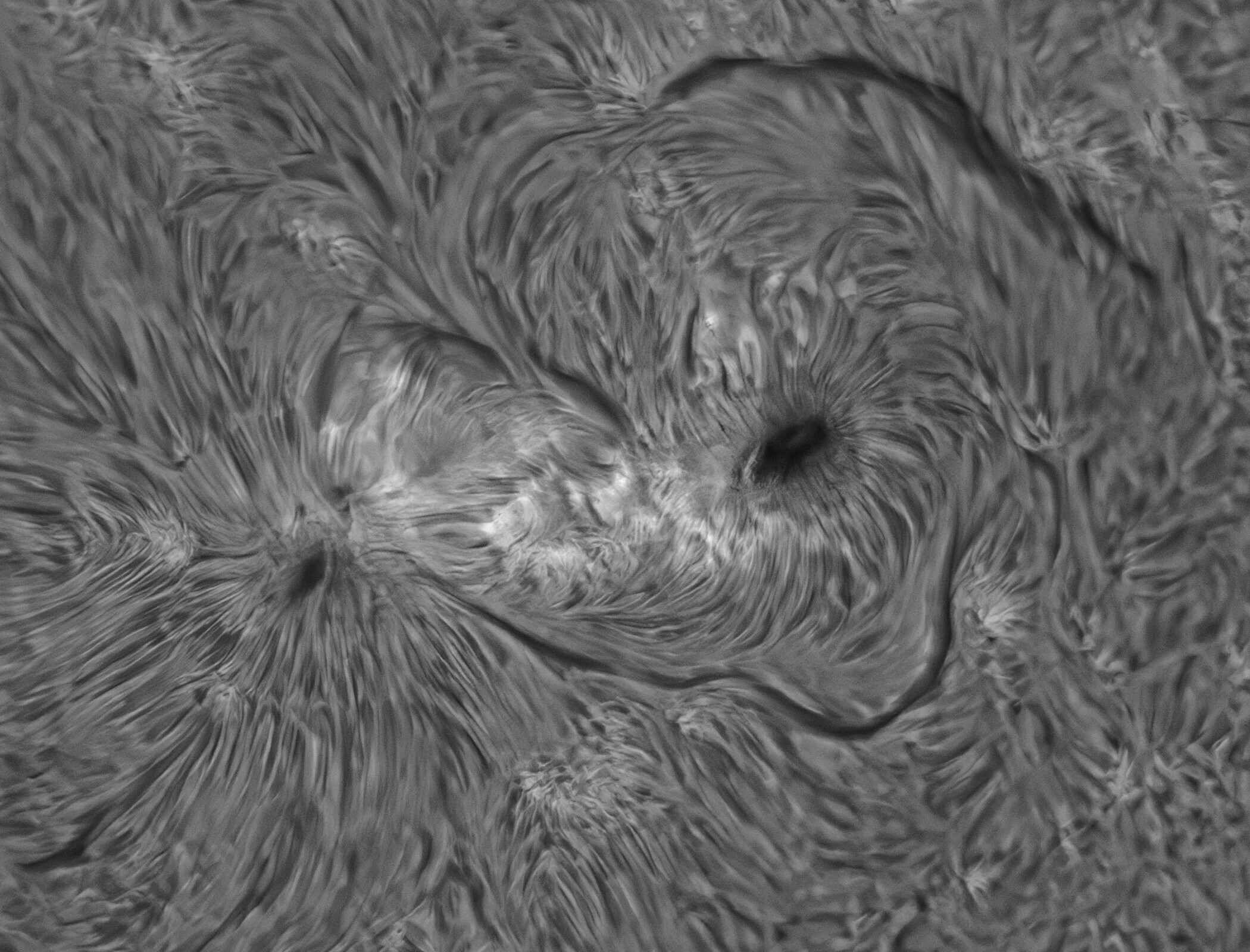

12_44_01_lapl4_ap485_IP


AR3440

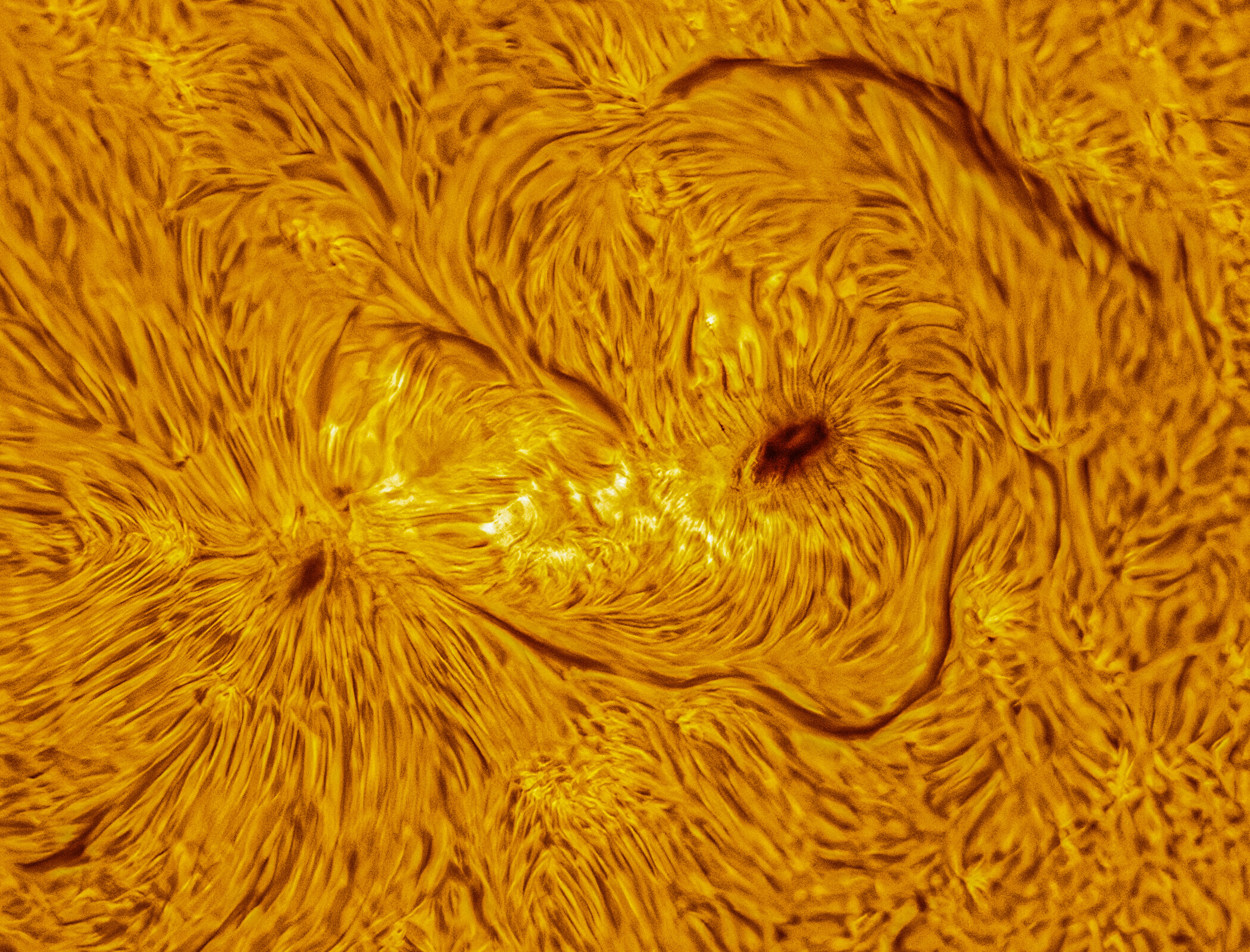

12_31_29_lapl4_ap530_IP

シンチレーションがいいとImPPGのSigmaが小さい値でかなり細かい模様が残り、分解のがいいことがよくわかります。9月10日の画像は1.5とかせいぜい2でした。シンチレーションが悪くなると、Sigmaの値を大きくしてごまかすような形になります。今回は3とか4でしたので、やはり分解能がでないです。

プロミネンスもいくつか出ていましたが、一つだけ撮影しました。

12_15_48_lapl4_ap530_IP

撮影データです。
  • 撮影場所: 富山県富山市
  • 撮影時間: 2023年9月24日12時15分-12時44分
  • 鏡筒: Celestron C8、口径203mm、焦点距離2032mm、F10
  • エタロン: Coronado P.S.T.
  • 赤道儀: Celestron CGEM II
  • カメラ: ZWO ASI290MM
  • 撮影ソフト: SharpCap 4.1 (64bit)
  • 画像処理: AS3にてスタック、ImPPGで細部出し、PhotoshopCCで後処理


VISACでの粒状班撮影

シンチレーションが悪いので多分ダメなのはわかっているのですが、一応粒状班を撮影してみました。前回PowerMATEの2倍では拡大率が不十分だったので、今回はPowerMATEの4倍を使いました。

今回はC8だけでなく、VISACでも撮ってみました。もしかしたらC8に固有の問題があるかもしれないとも思ったからです。でも見た限りだと、C8もVISACもどちらも同様で劇的な違いはなく、どちらも全然ダメでした。

IMG_8604

撮影したものですが、結局画像処理をするとC8でとったものの方が少しだけよかったので、こちらを載せておきます。

13_12_03_lapl4_ap667_PI_cut

でもまだ分解能が全然足りていません。また休日に晴れていたら撮影してみます。
