FMA135とCBPを使って、とうとう念願の自宅からアンタレス付近のカラフルタウンを撮影してみました。赤と青と黄色が混ざったあの綺麗な色を光害地から再現できるのか?、特に青色が出るのか?

これまでのいろいろな準備とタイミングが整い、やっと挑戦することができました。


これまでのみちのり

アンタレス付近はこれまでにも撮影しています。昨年もちょうどこの時期に撮影しました

すごく綺麗なエリアで、私も大好きで、みているだけでウットリしてしまいます。

これだけカラフルだと、下手な光害防止フィルターだと青とか黄とかの色が出ない恐れがあるので、当然環境の良い暗い空でフィルターなしで撮影するのが当然と思っていました。でもこんな色、特に青色を自宅から撮影するのも面白いのではずっと思っていました。

自宅でどれだけ淡い天体まで撮影できるかは、結構長期にわたり挑戦してきました。淡いという意味では始まりは魔女の横顔でしょうか。この時はノーフィルターです。


M78の自宅撮影もその一つで、これもノーフィルターです。


フィルターをつけた場合ですが、自宅から非常に淡いレムナントSh2-240を撮影したのは、超長時間撮影と強度な画像処理の良い練習になりました。


青い星雲に関しては自宅からの青い馬星雲を最近撮影しています。これは青の出方がわからなかったのでまずはフィルターなしで試しました。

4時間20分程度の撮影でしたが光害の影響は決して小さくなく、一応青は出たものの十分とは言い難く、ノーフィルターでISOを上げられなかったことも要因の一つかと思っています。


CBP

自宅アンタレス 付近撮影作戦のもう一つの大きな柱は、昨年5月にSIGHTRONから発売されたCBP (Comet BandPass)フィルターです。CBPについてはこれまでかなりテストしてきて、最初の頃の解析撮影で、光害を3分の1ほどに軽減しつつ、青色も十分に出すことができるという結果を得てきています。




今回は光害地でCBPを使って青が出るかどうかのある意味最終テストということになります。


短焦点の鏡筒

あとは鏡筒です。前回のアンタレス 付近はFS-60CB+レデューサーで撮影しましたがちょっと窮屈で、せっかくなのでもう少し広い画角で撮影したいと思っていました。そこに今回のFMA135の話が舞い込んできました。

視野的にも青い馬星雲が入ってちょうどよさそうです。しかも3cmで青い馬まで写るならそれはそれで面白いのではないかと思ったのです。


さあ、撮影だ

最初にアンタレス付近を自宅で撮りたいと思ってから、もう数年が経っています。技術的にも、機材的にも、時期的にも、やっと準備が整ったのかと思います。

撮影は休日の前日がよかったのですが、新月期の5月8日の夜はあいにくの天気で諦めました。次の日の日曜ですが、昼間はなんだか微妙で、すごい風と、黄砂のせいでしょうか晴れてるのにモヤーっとしています。次の月曜の朝は仕事で、しかもいつもより早く家を出なくてはいけません。天気と仕事のことでかなりやる気が失せてたのですが、夜になって風が弱まってきて、外に出ると意外に透明度が良さそうです。

俄然やる気になってきて、セットアップ開始です。


CBPのとりつけ

前回の撮影で、QBPはアメリカンサイズでFMA135に直接取り付けることができました。CBPはアメリカンサイズは無いのと、アメリカンサイズで画像に円形状の段差が出た可能性があるため、今回は大きなフィルターを試したかったというのがあります。

ところが48mmのフィルターはそのままFMA135には取り付けられません。前回の撮影記事の最後に書きましたが、M36からM46の変換リングとM46からM48の変換リングを組み合わせる方法で取り付けられます。早速注文はしましたが結局この日には間に合わず、手持ちのM37からM48の変換リングを利用して、グラグラするのをテープで固定しました。

IMG_2437


ピント固定ネジ

FMA135で一度ピントを合わせた後に小さなピント調節ネジを固く締めると、ピントが少しずれてしまうようです。なので緩めに締めるか、少しずれることを見越してずらして合わせる必要があるようです。前回のピントもこれが原因でずれてしまっていた可能性があります。

今回はかなりピントは気を使いましたが、それでも少し左右でズレてしまったようです。

LIGHT_180s_1600iso_+17c_20210509-22h37m07s271ms_cut25

不思議なのは、APS-Cサイズでも少し流れてしまっていることです。ファーストライトのテストの時は下のようにほとんど目立ちませんでした。
IMG_4009_cut25

私のピント合わせがまだ不味かったか、大きく違うところがCBPをテープで適当に取り付けているところです。もしかしたら少し斜めにとりついていたとかかもしれません。機会があれば今一度確かめたいと思います。


ISOの決定

淡いものを出す場合には一般的にはISOを上げたほうが有利です。なのでダイナミックレンジを極端に損なわない範囲でISOを上げたいのですが、CBPがない場合は6Dだと露光時間を分の単位でとろうとするとISO800くらいが最大です。リードノイズを減らすために5分もしくは3分と露光したかったのですが、CBPをつけても3分でISO1600が最大取れるくらいでした。この状態でヒストグラムのピーク値が半分近くまで達していたので、ISO3200は現実的ではありません。背景光の大きさにもよりますが、自宅での低い空では街明かりの影響がどうしても大きく出てしまいます。


たかだか135mmにオートガイド?

今回は撮影途中で寝る予定だったので、ちょっと大袈裟ですがオートガイドをすることにしました。FMA135は小さいのでほぼカメラレンズです。なので6D側を赤道儀に固定するのですが、ガイド鏡をどうつけるのかかなり迷いました。ガイド鏡はプレートの長手方向に平行につけますが、6DはL字プレートを取り付けてあるためプレートの長手方向と垂直に取り付けるためです。写真を見てもらえばわかると思いますが、今回かなり変則的な取り付けかたをしました。鏡筒とガイド鏡の向きを直交させているのです。
4C7B0B53-912D-47E9-9F17-41D9CE945716

もしかしたら鏡筒とガイド鏡は平行にしないとダメと思っている方もいるかもしれませんが、原理的には全然そんなことはありません。今回の場合、南天するまでは鏡筒が南東から南の低い空の方向を向き、ガイド鏡は北東の高い空から天頂少し北の方向までを向きます。なので、ガイドとしてはよりよく動く領域で合わせることができるので実は精度が良くなるなずです。これは例えば北極星近くの天体を撮影する場合に、その方向でガイドするのか、それとは垂直に真東から昇り真西に沈む星を見ながらガイドをするのか、どちらが精度がいいか考えればすぐにわかると思います。

さすがに直角に置くのは初めてでしたが、撮影を始めても想定通りガイドもうまくいっています。

ところがです、これいいアイデアだと思っていたのですが、南天して赤道儀を反転させた時に決定的な欠点が露呈しました。ガイド鏡の向きが地平線の下に沈んでいるのです。

仕方ないので、ガイド鏡とカメラの位置を入れ替え、再び北東方向を向くようにしました。でもこれもまたトラップがあったのです。オートガイドを始めると、途端に揺れが増大して発振し始めました。それもそのはず、PHD2はガイド鏡の向きが変わったなんて知らないので、フィードバックしていいと思った方向は全く逆の方向になり、発散してしまうのです。そのためキャリブレーションをやり直したのはいうまでもありません。

このことから一つ推測できることがあります。Twitterでj_evil_clef 2さんが「最近際キャリブレーションしなくてもそのままガイドできるのが不思議だ」とかつぶやいていたのですが、赤道儀を反転させても普通はキャリブレーションし直さなくても大丈夫なように、PHD2が赤道儀の向いている方向の情報を取得していて、方向によってキャリブレーションのパラメータを変えていると思われるということです。まあ、PHD2は赤道儀を操作するくらいですから、使える情報は使うというのは至極真っ当なやり方だと思うので、キャリブレーションに関してはかなり柔軟に対応できるように考慮しているのでしょう。


ゴースト?

撮影の段階でわかったことですが、ゴーストのような変な赤い銀河の形のようなものが出てしまいました。左上の方です。

LIGHT_180s_1600iso_+18c_20210509-23h26m01s755ms
ところがこの輝点、赤道儀を反転させると位置が変わって真ん中にきてしまいました。
LIGHT_180s_1600iso_+17c_20210510-01h15m42s380ms

反転以外では、撮影中は「ほぼ」同じ位置にいたので、何か光学系の反射が原因かと思われます。「ほぼ」と書いたのは、ディザーすると周りの星の位置はズレても、輝点の位置だけはズレないのです。いや、正確にいうとズレます。でも恒星のズレ方とは別方向に動き、動きの量もディザーの量より少ないです。とすると、やっぱり光源恒星で、明るさから言ってアンタレスなのでしょうか?

実はカリフォルニア星雲の時も似たようなものが出たのですが、こちらもいまいち原因がわからないです。


一番明るい恒星の左にあるやつです。このときはCBPを付けていないと思い込んでいたら、結局CBPを付けっぱなしで撮影していたことに後から気づきました。なのでCBPが原因かと一瞬思ったのですが、後日CBPも付けたままのほぼ同じ構成でISOだけ4倍の3200にして撮影し直した時には、そんなゴーストは出ませんでした。なのでCBPが原因とは限らないです。


原因は不明なのでそのまま残しても良かったのですが、さすがに目立つので画像処理でごまかしました。


Windowsアップデート!?

今回の撮影は結構な広角なのと、低い空で、地面近くの木とかが視野に入ってしまうため、ある程度高度が上がる22時半頃からの撮影となりました。次の日仕事で早いのですが、0時過ぎまで起きていて南天前でしたが、強制的に赤道儀を反転させてから、先に書いたガイド鏡の向きを変え際キャリブレーションして、問題なく撮影が再開できることを確認してから寝ることにしました。

朝5時頃に目を覚まし片付けたのですが、確認してみると何故か午前2時半頃で撮影が終わってしまっています。しかもWindowsが再起動されたみたいです。後で調べたらなんとWindowsアップデートがぁーーっ!そういえば今回2台目のStickPCで夜の時間帯のアップデートを禁止にしておくのを忘れてました...。

でもさらに調べたら、午前2時位から南西方向にある高い木が視野に写ってしまっていたので、どうせダメだったということで納得しました。


光害地の淡い天体は画像処理が大変

画像処理は結構大変でした。いつものようにPixInsightのWBPP、ストレッチまでしてあとはPhotoshopに渡します。トータル2時間45分ですが、口径わずか3cmのF4.5なのでやはり光量は十分とは言えないようです。

焦点距離135mmとかだとカメラレンズでもっと明るいのがあります。例えばシグマのArtシリーズなら135mm F1.8というのがあります。もしこのレンズを使った場合は(4.5/1.8)^2 = 5.25倍の明るさということになります。今回の2時間が45分はF1.8だと約30分露光したのと同じということになります。なので青い馬とかうまく出るか心配でしたが、少なくとも写ってはいて、相当強調すれば見えることはわかりました。結果を示します。

master_ABE1_ABE_PCC_pink_ASx2_HT4b_cut
  • 撮影日: 2021年日5月9日22時37分-5月10日2時7分
  • 撮影場所: 富山県富山市自宅
  • 鏡筒: FMA135
  • フィルター: CBP
  • 赤道儀: Celestron CGEM II
  • カメラ:  Canon EOS 6D HKIR改造
  • ガイド: : f120mmガイド鏡 + ASI120MM mini、PHD2によるマルチスターガイドでディザリング
  • 撮影: BackYard EOS, ISO1600, 露光時間: 180秒 x 52枚 = 2時間36分、dark: ISO1600, 180秒x67枚、flat: ISO1600, 1/50秒x128枚、flatdark: ISO1600, 1/50秒x128枚
  • 画像処理: PixInsight、Photoshop CC

ただし、青もそうなのですが、黄色も、赤の淡いところもどうしてもノイジーになってしまい、画像処理の方に負担がいってしまうことは避けられませんでした。CBPをつけてあっても住宅街の光害地で背景光からくるノイズが、それに拍車をかけます。

あと、CBPのせいかと思いますが、青がどうしても水色っぽく出てしまうようです。CBPの青側透過範囲が360-410,460-530nmと結構広いのですが、カラフルタウンの特徴の真っ青に近い青は450nmを切るくらいでちょうどカットされているためかと思います。そのため、少し色の調整をして見かけ上真っ青に近くなるように色をいじっています。黄色と赤もイメージとは違っていたので少しいじってますが、こちらは青よりは素直に出ていると思いました。色をいじることには賛否あるかと思いますが、そもそもCBPなどの一部の波長のみを拾ってくるフィルターの色バランスは合っていないと考える方が普通なので、色バランスを取ろうと思うときはどうにかいじるしかなく、ある意味宿命かと思っています。

あと、画像処理の途中で、前回の白鳥座を撮影したときに出た円形の段差はでないことを確認しました。なので、アメリカンサイズのフィルターを取り付けたせいだと思っていいでしょう。今回は48mmのCBPにしたために、変に絞られるようなことがなかっためだと思います。

この画像処理ですが、まだ少し不満なところもあるので、時間のある時にもう少し処理しなおしたいと思っています。これから梅雨時なので、ネタもなくなりちょうど良いかもしれません。あ、ポチリヌス菌防止にもなるかもしれませんね。


まとめ

今回の挑戦は、ある意味これまでの集大成です。やっと自宅での撮影で念願だったアンタレス付近のカラフルタウンを撮影することができました。

そもそも自宅から南の低い空の淡い領域の赤以外の色を出すのはものすごく難しいと覚悟していたので、この点についてはかなり満足しています。ただ、やはり光量不足なところは否めなくて、露光時間をさらに伸ばすか、明るい光学系で撮影することでいつかもう一度挑戦したいと思います。

FMA135ですが、星像テスト電視観望デネブからサドルの撮影、アンタレス付近の撮影と試してきましたが、今回でテストは終了にしたいと思います。この他にもちょっと高級なガイド鏡として使うのも良いかもしれません。

Askarブランドの機材は初めて使いましたが、今回試した一番小さなものでさえも噂通りかなり気合が入ったもので、持っていて嬉しくなるような作り込みだと思います。SIGHTORN様、非常に面白い機材を試させていただき、本当にありがとうございました。

前回の撮影で、おとめ座銀河団をFS-60CBで一網打尽にしました。



その中でいくつか面白い領域があることがわかりました。画像を切り出して拡大とかもしたのですが、流石に口径6cmで短焦点355mmでは分解能に限界もあります。長焦点のVISACを使って、狭い領域を切り出して撮影しようと思っています。


VISACでの撮影

しばらく使っていなかった、口径200mm、焦点距離2000mmの VC200L、通称VISACを久しぶりに使います。最後の使用が約1年前、TSA-120と比較してM51などを撮影していました。星像がなかなか微妙で、うまく行く時とダメな時の差が激しいです。

今回狙うのは前回範囲の右下のNGC4216、NGC4206、NGC4222と3つの大きな銀河が見えるところです。3つ入れるとフォーサーズのASI294MCでちょうどいい範囲になりそうです。

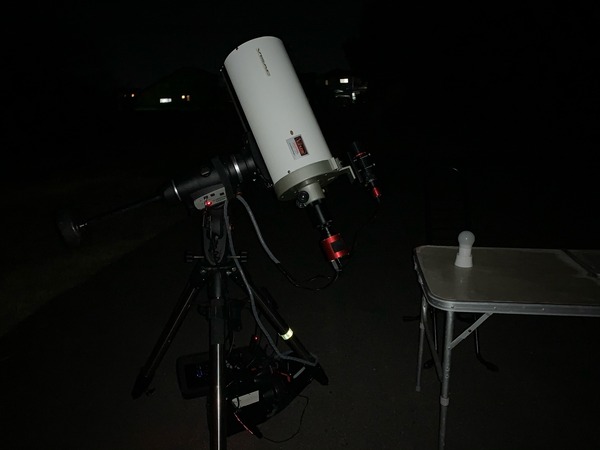

ACEC8A1E-767B-4215-A2DD-B0C56992D4AC

4月3日と5日の二日間にかけて撮影しました。と言っても1日目はすごい風で、鏡筒が揺れまくって星像も伸びてしまっているのがほとんどで使い物にならなかったです。でもFS−60やTSA−120で同じくらいの風が吹いても、ここまで星像が崩れることはないので、焦点距離が長いことの難しさか、もしくはVISACやわ過ぎのどちらかです。2日目は平日でしたが、長い時間にわたり概ね順調でした。実際には軌道にのってからは寝てただけですが...。

撮影できた星像を見てみると、うまく真円に近いものもあれば、三角っぽくなっているものや、伸びてしまっているものなど、いろいろです。少なくともTSA−120みたいに、全部の枚数が使えるとかの安定性は無さそうです。それでもよほどひどくないものでなければ平均化されることを見越して、2日目に撮影した86枚中、81枚を使って画像処理をすすめます。

フラットフレームは部屋の明るい壁を写すだけです。最近はずっとこの方法です。安上がり、手軽で、ほとんど失敗していません。撮影時の機材を何もいじらずに壁に近づけ、影にならないように気をつけます。唯一の欠点は、部屋の外の明るさを光源とするので、昼間しか撮影できないところでしょうか。明るさの調整は、ヒストグラムのピーク位置がちょうど真ん中になるくらいになるように露光時間を調整します。今回は40ミリ秒で256枚撮影しました。その状態で鏡筒に蓋をして、フラットダークを撮影します。

ダークは新たに128枚撮影しました。冷却CMOSカメラは、当たり前ですが温度が一定にできるので、後からダークを撮影できて楽でいいです。IMX294センサーはアンプグローが目立つので、ダーク補正の時の最適化がきかないため、同じ露光時間の5分で撮影します。128枚なので撮影だけで半日作業です。


画像処理

いつも通りPixInsightのWBPPでスタックまでしてしまいます。今回はABEもDBEも全く必要がないくらいフラットが合いました。20cmの大口径に入ってくる部類でも壁際フラット法は十分有効なようです。Pinkstarを復元し、PCCをかけます。

銀河団の処理は前回やりましたが、銀河だけの画像処理は久しぶりです。ライトフレームはArcsinhStretchでストレッチしたのですが、長焦点の成果どうも恒星がぼやっとしています。見栄えを良くするためにExpornentialTransformationのPIPで恒星のピークを出しました。これをPhotoshopに渡します。

星マスクを作るのですが、StarNetが小さい銀河と恒星を分離できないことに困りました。星マスクはストレッチ前にクローンを作り、HTで控えめにストレッチして、ExpornentialTransformationのPIPで恒星のピークを出し、さらにMorphologicalTransformation (MT)で星像を小さくして、やっとうまく分離できました。これをMTで星像を少し拡大して星マスクとして、Photoshopに渡します。

トータル露光時間が長かったせいか、Photoshopでのあぶり出しはそこまで困ることはありませんでした。結果は以下のようになります。


NGC4216、NGC4206、NGC4222

masterLight_cut_ABE_pink_ASx4_ET_ok_tune4a

  • 撮影日: 2021年4月5日20時12分-4月6日4時14分
  • 撮影場所: 富山県富山市
  • 鏡筒: Vixen VC200L
  • フィルター: なし
  • 赤道儀: Celestron CGEM II
  • カメラ:  ZWO ASI294MC Pro
  • ガイド: f120mmガイド鏡 + ASI120MM mini、PHD2によるマルチスターガイドでディザリング
  • 撮影: NINA、gain120、露光時間300秒x81枚 = 6時間45分、ダーク128枚(gain120、露光300秒、最適化なし)、フラット256枚(gain120、露光40ミリ秒)、フラットダーク256枚(gain120、露光40ミリ秒)
  • 画像処理: PixInsight、Photoshop CC、Sharpen AI

どうでしょうか?長時間の撮影のせいもあるのか、ノーフィルターにもかかわらず銀河内の模様もそこそこ出ているのではと思います。ただ、恒星がまだぼてっとしている気がします。もう少し鋭く撮影できればと思います。これは鏡筒の分解能と言うよりは、シンチレーションで揺れが積分しされてしまっているからだと思います。

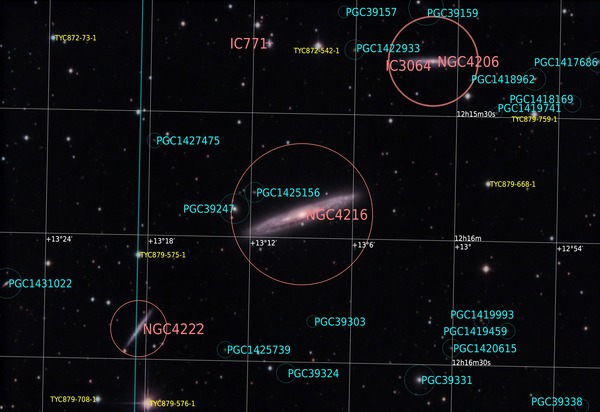

ついでアノテーションです。

masterLight_cut_ABE_pink_ASx4_ET_ok_Annotated

こんな小さな領域の中にも20個以上の銀河が写っています。NGC4216とNGC4222を結ぶように、淡いリングがあるのですが、今回さすがにこれは出ませんでした。というか、少しは期待していたのですが、どれだけあぶり出してもかすりもしなかったです。もっと暗いところに行くか、口径の大きな望遠鏡を使うか、露光時間をもっと増やすか、まだかなりの努力をしなくてはダメなようです。


切り出し画像との比較

前回撮影した広域の画像から、同じ構図で切り出してみます。あれ?ここではじめて今回縦横間違えて撮影していたことに気づきました。なので、今回は左側が北側になります。

cut

もちろん今回撮影した方が分解能も色も何もかも良く出てるのですが、口径と焦点距離から考えたら広域で撮影したものも思ったより善戦している気がします。


そういえばAVX

今回久しぶりにVIASACを持ち出したのですが、この間のカリフォルニア星雲とかおとめ座銀河団の撮影あたりからAdvanced VXも久しぶりに引っ張り出してきました。いつも玄関にCGEM IIがおきっぱなしにしてあるので、FS-60とかの軽い鏡筒でもそのままCGEM IIで済ませてしまっていたのですが、最近2台撮影体制を考えているので、軽いものはAVXで済まそうという考えです。その過程でガタつきを無くすとかの調整をしてきました。



AVXの何がいいって、CGEM IIに比べてとにかく軽いことです。CGEM IIの持ち運びでコツを覚えたからか、AVXなら5kgのウェイトをつけたままでも移動することが出来ます。ケーブルとかもつけっぱなしにしておけば、玄関から運んでかなりの短時間で撮影が開始出来ます。おかげで玄関には赤道儀が二台。昔CGEM IIを買った時にバレないようにこっそりAVXと入れ替えて誤魔化して以来(結局カード明細でバレて修羅場となったのですが)、久しぶりに玄関にAVXが鎮座するようになりました。


まとめ

今回久しぶりにVISACを使い銀河を撮影しました。VISACでやりたいことがいろいろあります。春は銀河を少し撮影していきたいと思っています。

長焦点はMEADEの25cmとC8とVISACがあるのですが、前者二つはコマ収差が大きいので周辺像は流石に厳しいです。VISACが唯一周辺まで星像がいいはずなのですが、本当にこいつはじゃじゃ馬です。いい時はすごくいいのに、星像が不安定で突然悪くなったりします。いまだに原因ははっきりしませんが、まずは鏡筒の強化から始めたいと思います。またブログの記事にしていきます。





前回の記事で、Advanced VXの赤経体のところで、円周方向にガタがあって、それを取り除く記事を書きました。その後一度撮影を試したのですが(それはまた別の記事に)、像がブレるようなことはなかったです。



ところが、赤経体のガタがとれると、今度は赤緯体のガタが気になってきました。かなり大きかった赤経体のガタはほぼ完全と言っていいほどピクリとも動かなくなりました。するとそれほど大きくなかった赤緯体のガタが相対的に目立ってきたというわけです。

というわけで、今度は赤緯体部分を取り外し、モータなどが隠れているプラスチックカバーを取ります。プラスチックカバーは上下に分かれていて、下の方まで開けないとウォームホイールの調整機構にアクセスできません。しかも下のカバーの最後の一本のネジが、アリミゾクランプが邪魔になってドライバーがネジまでアクセスできません。しかたないのでアリミゾクランプのところのネジを4本緩めて、クランプ分も外してしまいます。するとプラスチックカバーも容易に外すことができます。

さて、今回も同じようにモーターの下にキャップネジ2本と、その間にイモネジがあって、押し引きネジ構造になっています。前回と同じかと甘くみていたのですが、今回の方が赤経体の時よりも難易度が高いです。というのも、モーター下のスペースが短くて、六角レンチが入らないのです。イモネジの方は小さなレンチでよかったので、まだ短手の方がギリギリ入りました。左右のキャップネジは径が大きく、レンチの短手の方も、長手のボールになっている方で斜めにしても入りません。

IMG_1993


IMG_1994

ここでの解決策の一つは、ギヤを外して、さらにモーターも外してしまってネジにアクセスすることです。迷ったのですが、ギヤを外してしまうとバックラッシュ調整などさらに手間がかかる可能性があるので、今回はイモネジを緩めるだけにとどめました。イモネジも相当きつく締められていて、引きネジ分の効果が多少そうされているような状態だったので、若干イモネジを緩めるだけでガタはほぼなくなりました。

その後全て元に組み直して再度確認しましたが、わかる範囲でのガタはなくなり、赤経、赤緯ともに完全にガタは無くなったと言っていいと思います。

次回再度撮影してみて、他に不備はないか洗い出したいと思います。もし問題が出るようなら、ギヤを外しての調整になるかと思います。

最近2本立ての撮影を考えているので、現行のCGEM IIに加えて、久しぶりにAdvanced VXを引っ張り出してきました。

ところが、赤経体のところでガタがあります。ウィエイトバーをつけて触ると一番端で動きが目で見えるくらいなので、度とは言わないですが分くらいは平気でありそうなガタです。

実は以前同じところにガタがあったことがあります。



この時は上の記事にあるように、本体裏側から2本のネジを緩めて、ウォームホイールを押し付けるような形で、ネジを締め直して解決しました。

今回も同じだろうと鷹を括っていて、同様にネジを調整したのですが、ガタがどうしても収まりません。ギヤがついているモーターを手前上に持ち上げる方向に手でtからを加えると、ガタが収まるので動かす場所は間違っていないはずです。でも手を離すとすぐにまたガタが戻ってきます。どうもギヤボックスごと少し上側に回転させるような力が必要な感じですが、前回の裏からのネジだけではその自由度は動かせそうにないことがわかってきました。

仕方ないのでプラスチックカバーを外します。上側のカバーはすぐに外れるのですが、下側のカバーは外すのにかなり苦労します。厳密にいうと今回の場合下側のカバーを外し必要はありません。ですが、外さずに隙間から見ているだけだとネジが見にくくて位置が理解できないかもしれません。いずれにせよ、下側カバーを外す際は、無理に引っ張ってカバーを破壊しないように気をつけてください。

カバーが外してから中をよく見てみました。すると、モーターの下に2本のネジが見えます。ですが、これだと固定しているだけのようで、あまり意味がなさそうです。

ところが、最初気づかなかったのですが、よーく見てるとその2本のネジの間にイモネジらしきものがあることに気づきました。どうやら2本のネジと、1本の芋ネジで、押し引きネジになっているようです。しかも位置的にモーターの直下ではなく、少し中心からずれたところにネジがあるので、どうもここでギヤボックスごと回転できそうな雰囲気です。

IMG_1992


ここまでわかれば、あとは簡単です。ただしこのネジかなり固く締められてるのと、レンチが真っ直ぐには入らないので、長手がボール型になっているレンチを斜めに挿し、ペンチでレンチの頭をひねることでうまく緩めることができました。

最初、イモネジの方で押す方向で、モータを上側に回転するようにやってみたのですが、ガタがひどくなります。どうもウォームホイールの密着度が足りないような感じで、結局引ネジを少し締める方向でやってみたらバッチリ。ガタは全くと言っていいほどなくなりました。最後にギヤを手で回して赤経体がきちんと動くかなど、ネジの締め過ぎてないかのチェックをして、問題なさそうなのでカバーなどを元に戻し、作業完了です。

このAvanced VX、以前真っ二つになったこともあるせいか、プラスチックのところが割れたりして結構ボロボロです。でも機構的には全く問題なし。まだまだ十分使えます。

今回ガタも完全に取れて満足です。もしAVXの赤経体のところでガタがあって困っている方がいましたら、前回の記事と合わせて試してみてください。



今回、振動減衰特性が素晴らしいと評判の、スコープテック社の新型経緯台ZEROを手に入れました。梅雨ですが、晴れ間を狙って色々と評価してみました。


目的

この記事では、スコープテックの新型経緯台「ZERO」の振動減衰特性を評価をすることを目的とします。わかりやすいように、今回は入門機の標準と言ってもいい、Vixen製の天体望遠鏡「ポルタII A80Mf」と比較してみます。


ポルタII

ポルタIIに関しては言わずと知れたVixen社の看板製品の一つで、とりあえず望遠鏡が欲しくなったときに最初におすすめされる、おそらく日本で最も売れている望遠鏡かと思われます。

屈折型のA80Mf鏡筒とセットになっているものが一番有名で、鏡筒、ファインダー、経緯台、三脚、2種のアイピース、正立プリズムなど、基本的に必要なものは最初から付属しています。初心者でもすぐに天体観察を始めることができ、天文専門ショップのみでなく、全国カメラ店などでも購入でき、その販売網はさすがVixenと言えます。

機能的にもフリーストップを実現した経緯台方式で初心者にも扱いやすく、鏡筒はアクロマートながら口径80mmと惑星などを見るにも十分。全て込みでこの値段ならば、十分適正な価格であると思います。

私は2018年の小海の星と自然のフェスタのフリーマーケットで手に入れました。中古ですが付属品はアイピースなども含めて全て付いていて、おまけに別売のフレキシブルハンドルも付いてきました。また鏡筒キャップの中に乾燥剤が貼り付けてあったり、夜に機材が見えやすいように反射板を鏡筒や三脚にマーカーとして貼ってあったりと、前オーナーはかなり丁寧に使ってくれていたことが推測できます。

IMG_5577



ZEROの特徴

一方、ZEROは経緯台のみに特化した単体の製品です。鏡筒や三脚は基本的に付いていないので、別途用意する必要があります。発売開始は2020年3月なので、すでに解説記事などもたくさん書かれています。ZERO自身の機能的な解説はメーカーのZERO本体のページ天リフさんの特集記事が詳しいです。購入もスコープテックのページから直接できます。




スコープテックはもちろんですが、ZEROはサイトロンなどいくつかの販売店からも販売されています。シールをのぞいて同じものとのことです。違ったバージョンのシールにしたい場合はこちらから頼む手もありです。





本記事では、機能に関しては上記ページに任せて簡単な解説にとどめ、振動特性を中心に評価したい思います。

実際のZEROを見てみます。

IMG_0191

ZERO自身は実際に手に取って見ると思ったよりコンパクトです。初めて使う場合は「お使いになる前に必ずお読みください!」と書いてある紙が入っていますが、これだけでなくマニュアルも必ず読んだ方がいいでしょう。一旦組まれたものを外して、経緯台として動くように組み直す必要があります。また、手持ちの三脚に合わせて(注文時に選択した)アダプタープレートを合わせて組み込んで三脚とセットする必要があります。


なぜ片持ちなのか?

基本的に片持ち構造は、強度や振動特性に関しては不利なはずです。それでもフリーストップにするためには片持ちが適しています。なぜなら鏡筒を縦方向に動かしたときにバランスが崩れないため、どこで止めてもつりあいがとれるからです。これがフリーストップを安定に実現させている理由です。

この片持ちという不利な構造にあえて選んで振動減衰特性に挑戦しているのが、ZEROの真骨頂と言えるでしょう。しかも軽量でコンパクトに折りたたむことができま、気軽に持ち運無ことができます。

フリーストップで、しかも揺れなくて、コンパクトとのこと。これは実は初心者に向いた設計と言ってしまってもいいのかと思うくらいです。スコープテッックが初心者向けの機材を相当丁寧に作ってくれていることは、私も実際に望遠鏡セット使って知っているので、おそらく本当に初心者のことを考えて今回のZEROも設計、製作しているのかと思われます。

でもこのZERO、初心者だけに使うのはもったいなさそうです。ベテランのアマチュア天文家が気楽にパッと出して星を見たいというときには、軽くて、且つ揺れないというのはベストのコンセプトです。観望会を開いて、お客さんに見てもらう場合とかでも十分に活躍してくれそうです。また、コンパクトなので遠征に気楽に持っていけそうです。遠征先の撮影の合間に気楽に観望とかでも使い勝手が良さそうです。


ポルタIIとは違い、ZEROは基本的に経緯台のみの単体販売で、三脚も鏡筒も付いてはきません。全部込み込みのポルタの実売価格はZERO単体よりも数千円高い程度ですので、価格的にはポルタIIに比べたら割高と感じるかもしれません。経緯台に特化した分だけの性能に対する価値を、どこまで見い出せるかがポイントになるのかと思います。


測定条件

まずは振動特性を見るための条件です。

共通項目
  • 鏡筒はポルタII付属のA80Mfを使う。
  • 微動ハンドルはVixen製のポルタ用のフレキシブルハンドルを使う。
  • 眼視を想定し、三脚の足を半分程度伸ばした状態で、2台の三脚を同じ高さにする。

IMG_0237
2台のセットアップです。三脚はほぼ同じ高さにしています。
鏡筒とフレキシブルハンドルを載せ替えて比較しています。
写真でZEROについているハンドルは無視してください。

2つの測定の違う点
  1. ポルタIIの経緯台をポルタIIの三脚に載せたものに鏡筒を載せる(以下このセットアップをポルタIIと呼びます)
  2. ZEROをCelestron社のAdvanced VX用の三脚に載せたものに1と同一の鏡筒を載せる(以下このセットアップをZEROと呼びます)

ただし、後から分かったことですが、三脚の強度に無視できないくらいの大きな違いがあることが判明しました。なので今回はZEROにAdvanced VX用三脚でここまで振動を抑えることができるという目安と考えていただければと思います。


観測方法

ポルタIIとZEROの2種で鏡筒部分を揺らし、その揺れがどのように減衰していく様子を、視野を撮影しながら見ていきます。


2種の倍率

それぞれ観測、測定のたびに鏡筒をフレキシブルハンドをポルタ経緯台とZEROに載せ換えます。光学的に2種類の設定をそれぞれの経緯台で試します。
  1. 40倍相当: 天体導入時を想定し、焦点距離800mmの鏡筒と焦点距離20mmのアイピースで40倍程度の視野を仮定し、フォーサーズ相当のCMOSカメラ(ASI294MC Pro)ので撮影
  2. 160倍相当: 天体導入後、拡大して観察する場合を想定し、焦点距離800mmの鏡筒と焦点距離5mmのアイピースで160倍程度の視野を仮定し、同一CMOSカメラの(ASI294MC Pro)一辺4分の1、面積にして16分の1を切り取って撮影
1.、2.ともにフレームレートを上げるために4倍のビニングをして画素をそもそも4分の1に落としています。また、2.ではさらに速い動きを見るために、画面を切り取って小さくしてフレームレートをできるだけ上げています。


昼間の景色で比べてみる

まずは大まかな動きを掴むために、昼間の明るい景色で40倍相当で比較してみました。最初に望遠鏡を買って、昼間に練習するのに相当すると思えば良いでしょうか。具体的には山の上に立っている鉄塔を端から真ん中ら辺に持ってきています。

まずは横方向(yaw, ヨー方向)です。フレキシブルハンドルをまわして動かします。動かした後にどれくらい揺れるかを見ます。

ポルタの場合です。
倍率40倍相当の横の動き: ポルタの場合



ZEROの場合です。
倍率40倍相当の横の動き: ZEROの場合

これを見るだけで相当インパクトのある比較になっています。とにかくZEROの振動減衰が見事です。

続いて縦方向(pithc, ピッチ方向)です。まずはポルタIIの場合

倍率40倍相当の縦の動き: ポルタの場合

次にZEROです。
倍率40倍相当の縦の動き: ZEROの場合

ポルタIIもZEROも、横よりは縦の方が揺れにくいのは同じのようです。これは構造的に縦は縦のみの機構を担っていますが、横は横の機構と縦の機構を合わせて担当しています。当然重くなるので、その分横が揺れやすいのは不思議ではありません。

ポルタIIの方は多少揺れますが、やはりここはZEROの揺れの少なさを褒めるべきでしょう。揺れの振幅も、揺れが小さくなる時間もZEROは素晴らしいです。ただしこの結果はかなり大きく揺らした場合なので、実際に初心者がポルタIIで昼間に最初に練習する時でも、そこまで困ることはないのかと思います。


実際の観測を想定して木星で比べてみる:  導入時相当

初心者が望遠鏡を買って見てみる醍醐味の一つが木星や土星などの惑星です。そのため、今度は実際の観察を想定して、夜に木星を見て揺れの具合を比較してみましょう。

まずは木星で40倍相当で判定します。これは低い倍率で天体を導入するときの動作に相当します。木星を端から真ん中ら辺に持ってくるときの揺れで比較します。

横方向の揺れです。まずはポルタIIから。

23_16_31_F001-193s
倍率40倍相当の横の動き: ポルタの場合

次は同じく横方向で、ZEROの場合です。
23_40_29_F001-193s
倍率40倍相当の横の動き: ZEROの場合


次に縦方向で、まずはポルタの場合。

23_18_10_F001-192s
倍率40倍相当の縦の動き: ポルタの場合

縦に振っているのですが、横の揺れの方が出やすいので多少横揺れがカップルしてしまっています。

次にZEROの場合です。
23_40_54_F001-192s
倍率40倍相当の縦の動き: ZEROの場合


惑星の動きで見てもZEROの振動の減衰具合は特筆すべきで、特に縦方向の操作はもう十分すぎるほど減衰してしまって、インパルス的に動きを与えることが困難になっているくらいです。

実際操作していて思ったのですが、どのようにハンドルを回してどういったインパルス応答を与えるかで揺れの具合は違ってきます。ポルタIIの場合でも熟練してくると、最終的な揺れを少なくするように、最初は大きく動かして、見たい所の近くでゆっくり動かすなどのテクニックを、自然に習得できるのかと思います。なので、倍率が低い天体導入の際には、慣れてくれば上記動画の差ほどは気にならなくなるかと思います。



実際の観測を想定して木星で比べてみる:  拡大時相当

次に、木星で160倍相当で見てみます。これは定倍率で導入された惑星を、倍率を上げて拡大して見るときに相当します。視野が狭いので、先ほどのようにフレキシブルハンドルを回すとうまく揺れてくれないので、鏡筒をピンと弾くことでインパルス応答に相当する揺れを与えました。

まずは揺れやすい横方向です。最初はポルタIIから。
倍率160倍相当の横の動き: ポルタの場合

ZEROです。
倍率160倍相当の横の動き: ZEROの場合


次は縦。まずはポルタII。
倍率160倍相当の縦の動き: ポルタの場合


最後にZEROの縦方向です。

倍率160倍相当の縦の動き: ZEROの場合



この試験は、フレキシブルハンドルを回したわけではないので、例えば観望会などでお客さんが鏡筒に触れてしまったことなどに相当するのかと思われます。これくらいの倍率で惑星を拡大して見る場合、特に望遠鏡の扱いに慣れていない初心者には、揺れの違いは実際の快適さの差として出てくると思います。ZEROの揺れくらいで収まってくれると、木星の細かい模様をじっくり見るときにも見やすいでしょう。


実際の使い心地

使って見て思ったことです。確実にZEROの方が揺れが少ないのは上記映像を見てもわかるのですが、その一方ポルタ経緯台に比べてZEROの方がハンドルが固いです。これはフリーストップの調整ネジとかの問題ではなくて、ある程度強度を保つためにこれくらいの固さが必要だったのではという印象です。また、微動調整つまみをフレキシブルハンドルで回すとき、遊びが少し多いなと思いました。これらは好みかもしれませんが、ポルタとZEROを比べると硬さと遊びに関しては個人的にはポルタに一日の長があると思いました。

おそらく微動の固さに関連すると思うのですが、揺れに対しての感想は反対になります。ポルタだけを使っていた時は、揺れは多少は気になっていましたが比較したわけでないのでそこまでは気づかず、今回ZEROと比べて、初めてはっきりと不満と感じました。

繰り返しになりますが、私が持っているポルタ2は中古で手に入れたものなので、新品の時の性能が出ている保証がありません。ですが、初心者がこの揺れだけを見てメーカーに修理を出す判断をする、もしくは実際に修理を出す気になるとも到底思えず、仮に使っていてヘタったのだとしたら、耐久性という意味で少し考えた方がいいのかもしれません。いずれにせよ、私が持っているポルタ2は一例に過ぎず、当然全てのポルタ2を代表しているわけではありません。その上でのことですが、少なくとも手持ちのものは(ZEROと比べると改めて気づきますが)揺れは結構大きくで、フレキシブルハンドルから手を離して揺れてしまうと、フレキシブルハンドル自身の揺れで視野が揺れてしまうくらいです。


三脚に関して

今回ZEROと比較することにより、これまであまり気にしなかったポルタIIの弱点が見えてきました。なぜポルタがZEROに比べて揺れが出るのか明るいうちに見てみました。2つの原因があるのかと思います。
  • 経緯台の可動部が柔らかく、ハンドルを回すのも軽くて操作しやすい反面、ここでぐらついてしまっている可能性が高い。
  • 根本的に三脚が弱い。
特に三脚に関しては目で見て揺れやすいのがわかるくらいです。動画でその様子を撮影してみました。


わかりますでしょうか?鏡筒を揺らすと、三脚(真ん中手前がわかりやすいです)もつられて揺れてしまっています。わかりにくい場合は、全画面表示などにして見てみてください。一見小さな揺れに思えるかもしれませんが、本来三脚は載っているものを揺らさないような役割をするものです。鏡筒を揺らすだけでこれだけ三脚が揺れてしまうのは、無視できる範囲とは言い難いでしょう。触らなければ揺れないかと思いがちですが、風が吹いた時は致命的ですし、導入時はどうしても触れてしまうので揺れてしまう可能性が高いです。

ちなみに、ZEROをAVX三脚に乗せたときに、同様に鏡筒を揺らしたときの映像も載せておきます。


こちらは拡大しても揺れている様子が全く見えません。揺らしていないように思われるかもしれませんが、音を大きくして聞いてみると途中から鏡筒を叩いているのがわかるかと思います。人間の力なので必ずも同じ状況にはならないですが、基本的に同程度の力で叩いたつもりです。音が小さいと思われるかもしれませんが、やはり揺れていないので記録された音も小さくなっているのかと思われます。

本来三脚は積載物を安定に支えるのが役割なので、揺れないものの方がいいのは当然です。それでもやはりこれも程度問題で、頑丈すぎるものは逆に重くなったりして取り回しに苦労することもあります。ただ、Advanced VX用の三脚程度の重量とZEROの組み合わせでここまで振動が減るのなら、特に惑星などを拡大して見たときには十分に検討する価値があるのではないかと思います。ZEROの販売ページを見ると強化版の三脚を選べるようです。これだと今回使ったAdvanced VX三脚と同等クラスかと思いますので、より揺れを少なくしたい場合はこちらを選ぶのもいいかと思います。

これらのことから、まずポルタIIは少なくとも三脚を改善もしくは丈夫なものに交換するだけでも揺れは相当改善すると思われます。別の言い方をするなら、経緯台として考えるとZERO自身の揺れは相当小さいため、もしZEROの性能を引き出したい場合は、ある程度強度のある三脚を使わないともったいないとも言えます。でもこのことは三脚の重量増加にもつながるので、手軽さという利点を損なう可能性もあるので、ケースバイケースで強度と重量のバランスを考えて選択すればいいのかと思います。

今回はZERO用には相当強度の高い三脚を選択してしまいました。結局のところ、今回の比較は「入門機の標準と言ってもいいポルタIIとの振動に比べて、振動減衰特性を特徴として開発したZEROを使うと、どのくらいまで揺れを改善できるか」という例を示したことになるのかと思います。ポルタIIを改善していって、揺れないものにアップグレードしていくような楽しみ方を見出すこともできるのかと思います。


まとめ

星まつりで何度かプロトタイプには触れたことはあり、ある程度すごいことは知っていましたが、実際に使って見ると、ZEROの振動減衰に関しては驚くほどの結果でした。ポルタIIだけを使っていた時は揺れはここまで意識できていなかったので、例えば初心者がポルタIIを最初に買って普通に使う分には、特に気になるようなことはないでしょう。ただ、もし今使っている経緯台に不満がある場合は、ZEROを検討してみる価値は十分にあるのかと思います。

経緯台単体にそこまでかける価値があるのかというのは、人それぞれかと思います。個人的にはZEROは素晴らしい製品に仕上がっていて、スコープテックさんの努力や熱意を十分に伺うことができるのかと思います。満足です。


2017/3/11、休日の前日で晴れ。今晩は満月直前なので、星雲の撮影などはできそうもありませんが、せっかくの星空が勿体無いので何をしようか考えていました。やりたいこと、やらなければならないことはたくさんあるのですが、あくまで趣味なのでやりたいことをやろうと思い、気になっている星像の流れの原因を突き止めることにしました。

先日のマルカリアン銀河鎖の撮影の際、Advanced VXとPHD2でガイドをしているにもかかわらず星像が一定方向に流れるという問題があったのですが、やっと原因が判明しました。犯人はガイドの焦点距離を伸ばそうとして、ついこの間導入したCanonのZOOM LENS EF 55-200mmです。ガイドとして使っているCCD、ASI224MCにアダプタを介してレンズを取り付けているため、電動系は全く無意味で、当然ピントなどはマニュアル、というか手でレンズの先の筒をひねって伸ばしたりして合わせるのですが、その際すごく軽くて弱そうだなと思っていました。レンズの筒の部分にちょっと触るとCCDでの映像があからさまに揺れるのです。まあガイド中は触らないからいいかと思っていたのですが、これが間違いでした。

よくよくレンズを見てみると、ズームタイプでULTRASONICとか書いています。Webで調べたら、超音波モーターを使っているとのことです。静音でいいらしいのですが、パワーがなさそうなのは容易に想像できます。駆動力がないということは、動かす対象は軽くて、構造的に弱いものにならざるを得ないということでしょうか。四千円程度と安くてよかったのですが、天体用には向かないということがよくわかりました。


検証

今回の検証のためにやったことを書いておきます。まずは前回の再現。できる限り同じ機材、同じ環境で星像が流れるかを確認します。バラ星雲あたりとスピカあたりで試しましたが、見事に流れます。

使っている機材は撮影条件によらず共通のものが
  • 鏡筒: FS-60Q (f=600mm)
  • 赤道儀: Advanced VX
  • カメラ: EOS 60D
  • ガイド用CCD: ASI224MC
  • ガイドソフト: PHD2

変えている撮影条件は
となります。

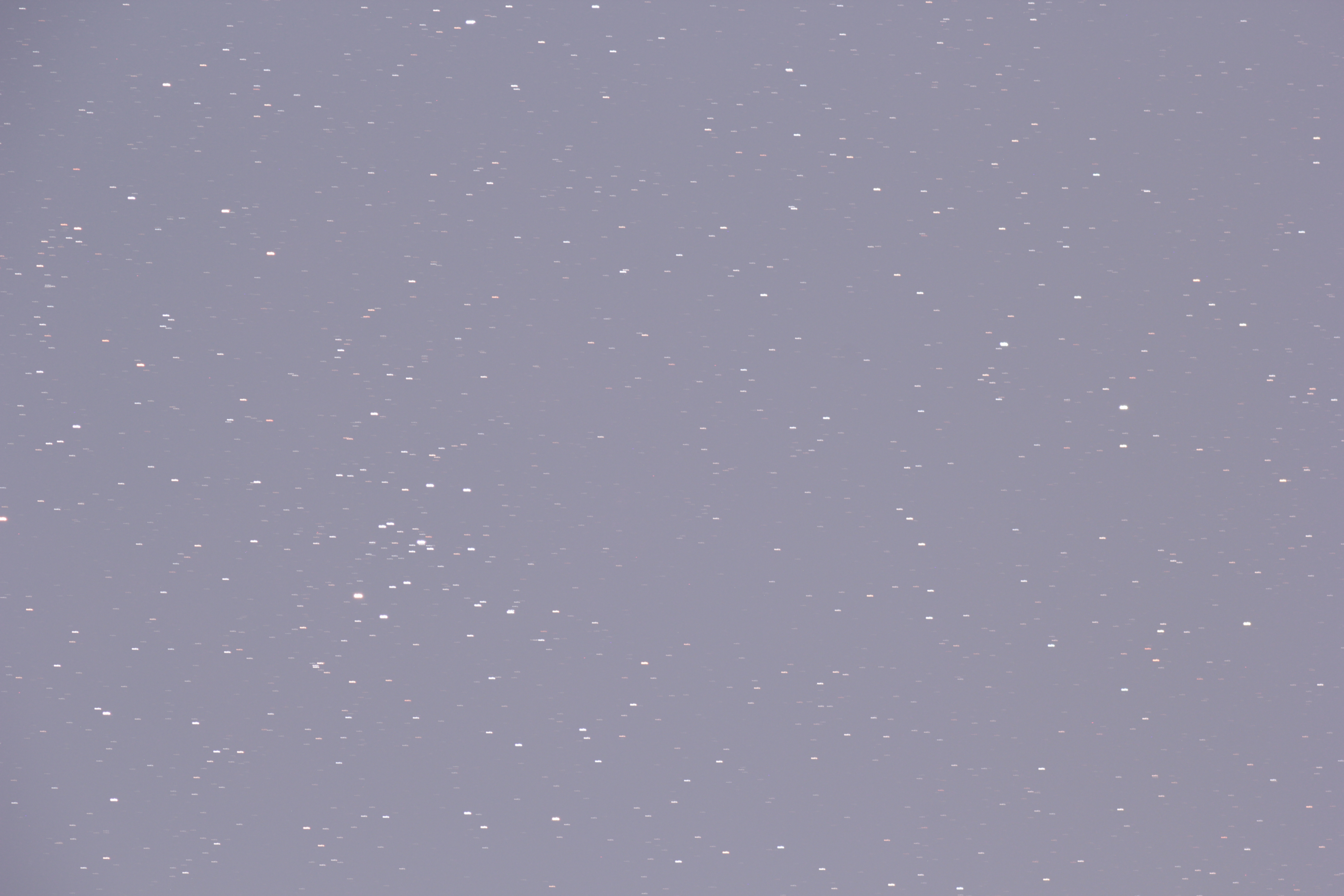

1. 最初はバラ星雲あたりを、CanonのZOOM LENS EF 55-200mmを使いPHD2でAVXの2軸に返しました。5分露光で5枚、22時39分29秒から23時05分8秒まで25分39秒かけて撮った画像を比較明合成します。比較明合成はstarstax (紹介記事本家) というソフトを使いました。5分 x 5枚の25分より長くなっている理由は毎撮影時にBackyardEOSでPC側にダウンロードしているために、その間は撮影できないからです。

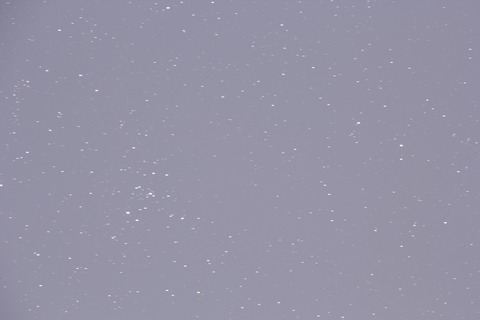

rosse_canon_2axis

左右が赤経方向、上下が赤緯方向に相当するので、どうも赤径方向に大きく流れているようです。

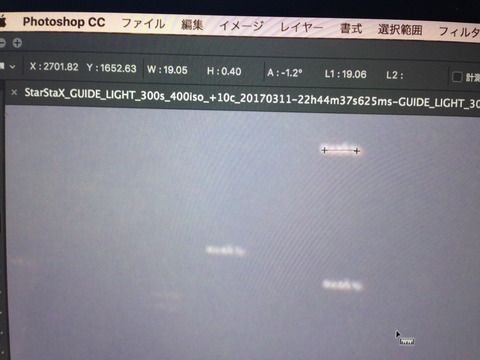

流れた距離をPhotoshopの定規ツール(スポイトツールに隠れています)で測定すると19.06pixelありました。

IMG_1270


EOS 60Dはセンサーサイズが22.7mm x 15.1mmなので、600mmの焦点距離だと画角は2.167 x 1.441度になります。これが5184 x 3456pixelの画像になるので、1pixelあたり0.0004181度になります。秒角に直すと1.505秒/pixelとなります。なので星像が流れた距離を角度で表すと

19.06pixel x 1.505秒/pixel = 28.69秒

となります。これを25分39秒、すなわち1539秒かけて撮影しているので、移動速度は

28.69秒角 / 1539秒 = 0.01864秒角/秒 = 1.119秒角/分 = 67.11秒角/時

となります。1分で1秒以上もずれたら、数分で流れが見えるようになるのも当たり前です。

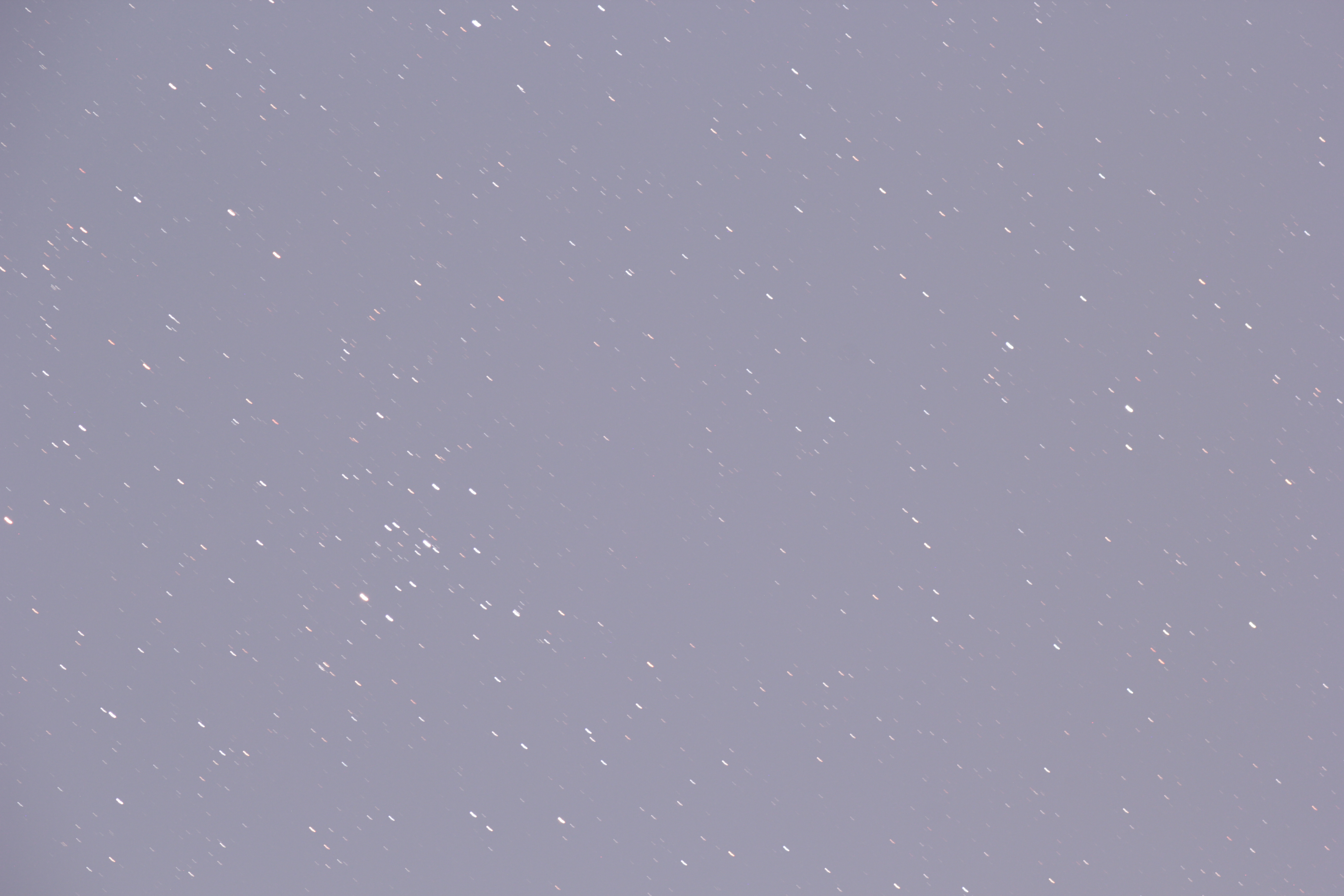

2. 同じくバラ星雲あたりを、CanonのZOOM LENS EF 55-200mmを使いPHD2で今度は赤緯のフィードバックをなくし、赤経の1軸のみに返しました。

rosse_canon_1axis

同じく5分露光が5枚で、23時6分14秒から23時31分56秒の25分41秒です。先ほどの赤経方向の動きに、さらに赤緯の方向にずれが加わっているように見えます。これは極軸の精度が悪かったために加わったと考えられます。

移動距離は22.94pixelなので、速度は1.347秒角/分となり、少し速度が増しています。これは赤緯方向のずれが加わったからでしょうか。

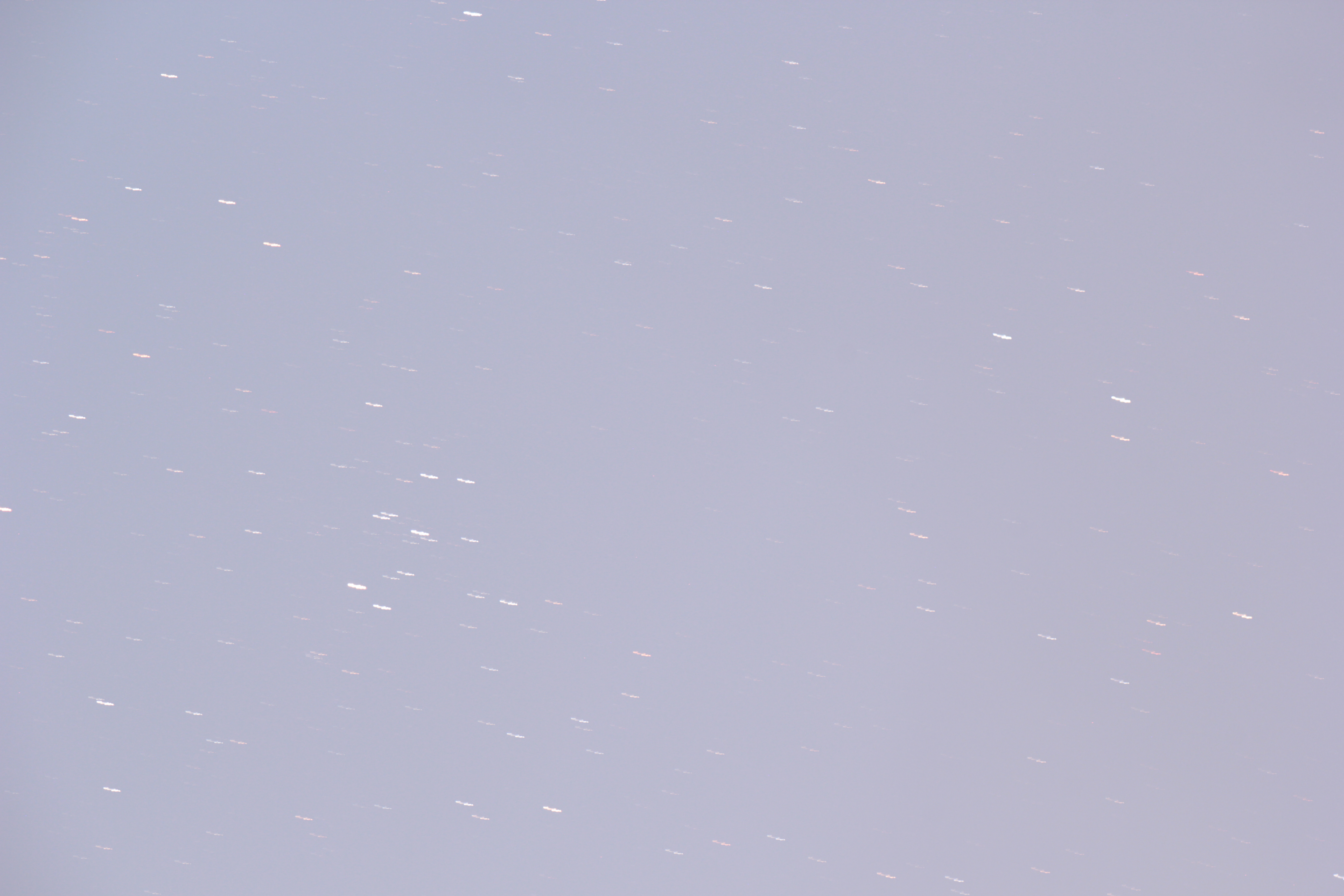

3. もう少し時間が経って、バラ星雲がかなり西の低い高度に移動した時の速的です。2軸に返しているだけで上と条件は同じです。5分露光3枚で、0時6分13秒から0時21分36秒の15分23秒です。

rosse_canon_2axis_West

同様に測定すると、58.82pixelとなり、約15分でこの距離なので速度は相当速くなり、5.75秒角/分となりました。やはり方向は赤経方向が主です。CCDに付いているレンズがほぼ水平になり、赤経方向に重力がかかり非常にたわみやすい状況でした。


4.  ここでバラ星雲が沈んでいったので、次はスピカ近辺で試して見ました。レンズは同等で、2軸制御です。1時38分29秒から1時59分45秒の21分16秒です。

spica_canon_2axis

測定すると、距離は27.93pixelとなり、1.976秒角/分となりました。ちょっと速いですが、場所を移動しても再現性はありそうです。


いずれにせよ2軸制御をしているときは基本的にほぼ赤経の方向のみの流れです。ガイドのCCDの像とカメラで撮影している像が、なんらかの理由で赤経方向に相対的にずれることにより、星像が赤経方向に流れているということです。

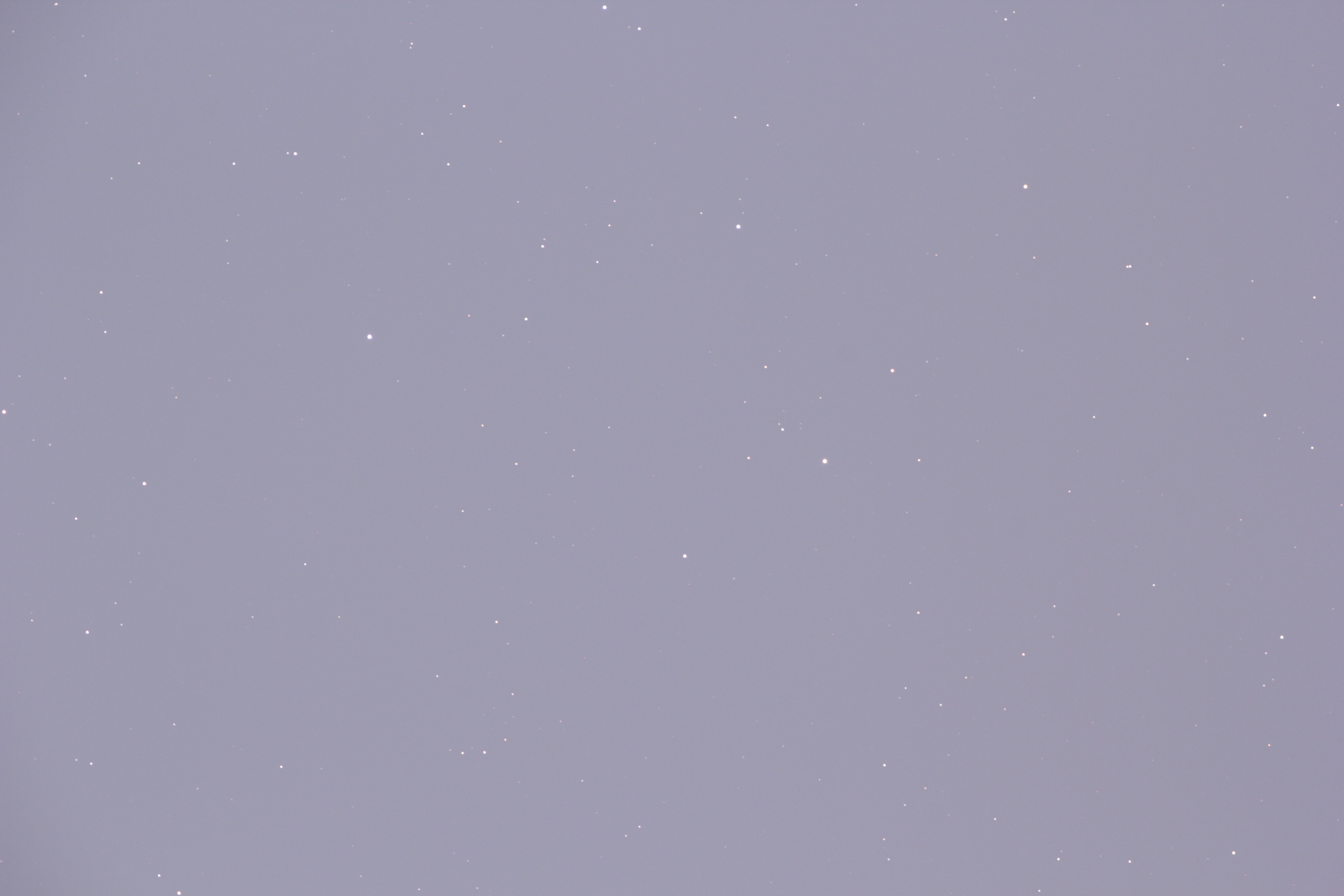

5. ここでレンズが怪しいと睨み、以前使っていたCマウントの50mm、f=1.4の軽くて短いレンズに交換しました。実はレンズを交換する前に赤系も止めてフィードバックなしで撮影してしまおうとしたのですが、Advanced VXはピリオディックモーションが+/-15秒程度あることが実測で分かっているので、ちょうど今のずれとコンパラなオーダーなので混乱してしまうと思い、先にレンズを代えることにしました。この読みは正解で、星像の流れがぴったりと止まりました

2軸制御で、2時6分50秒から2時32分35秒の25分45秒です。

spica_50mm_2axis


流れる距離が短すぎるので誤差も大きいですが、とりあえず2.14pixelと計測しました。速度はなんと0.125秒角/分となり、星像が流れる量は10分の1位になったということです。

しかも、明るいレンズのせいなのかと思いますが、PHD2のカメラのゲイン設定をデフォルトの95%から60%くらいまで下げと、カメラからのノイズが減って背景がすごく安定し、位置を読み取る時のピークの山の形がほとんど変形せずきれいになるので、位置精度が上がるためでしょう、ピクセルあたりの精度が余裕でRMSで0.2ピクセルを切っています。200mmの時の精度が適当なときは0.35-0.4ピクセル、すごく頑張って0.25ピクセル程度なので平均だとピクセルあたりで倍近くいいです。角度で表すと、2.5秒くらいまでいく(200mmの場合は1秒ちょっとくらい)ので、レンズの焦点距離の4倍の違い程の差は出ずに、実質2倍くらいの差しかありません。星像の流れは比べるまでもなく50mmのほうがいいので、しばらくは50mmでもう少しパラメータを詰めていくことにします。


さて、ここで一つ疑問が湧きました。なぜ星像の流れは赤経方向ばっかり出たのかということです。

1. まずレンズ自身が弱くてたわんだと仮定します。レンズは円筒形なので、円柱の軸に対しては円対称で、たわみは円柱軸の回転方向に依らないはずなので、星像の流れの方向は鏡筒の向きが変われば変わるはずです。なので赤緯方向に出てもおかしくありません。

2. 一方、これまではレンズが大きくて重いから、レンズやCCDを支えている根元の機械的な構造の強度が十分でなくたわんだと仮定します。構造的に赤経方向の固定方法が何かしら弱いとすれば、赤経方向のみに流れが出たというのは納得できます。

実際には赤経方向のみに流れが出ているので、一見2が正しいように思えます。ですがもし2が正しいとすると、50mmのレンズに変えた場合にずれの量は2つのレンズのモーメント比くらいでしか改善されないはずです。200mmのレンズは図体は大きいけれど密度が低いので、重さは50mmのレンズと大して変わりません。長さは200mmの方が倍くらいあるので、モーメント比はたかだか2倍です。ということは50mmのレンズに変えたとしてもずれの量は半分くらいにしかならないはずですが、実測では10分の1と圧倒的にずれは小さくなっています。

しばらく悩んだのですが、色々考えてやっと分かったのは、実は赤道儀に載せて南の空に鏡筒を向けると、いつも鏡筒が長手軸方向を中心に90度傾いた状態になるということです。これは実際にやってみるとすぐにわかるのですが、鏡筒が極軸方向を向いているホームポジションでは、長手軸方向の回転で考えた時に水平になりますが、南方向では地面の下を見ない限り、水平にはなりません。ベテランの方には当たり前のことなのかもしれませんが、少なくとも私は今回初めて気づきました。そのために重力は常に赤経方向に働き、レンズはいつも赤経方向にたわむというわけで、1のレンズ自身がたわんだと考えて矛盾しないのです。


もう一つ気になったのはPHD2のカメラのゲインがどうも自動で変わっているようなのです。これはスピカを画角に入れた時に気付いたのですが、明らかに背景が真っ暗になります。どこにもオートゲインの切り替えの設定場所はないので、というかゲインは任意に変えることができるので固定のはずなのですが、これはバグなのでしょうか?


いろいろ進んだり後退したりして回り道をしていますが、PHD2の理解がだいぶん進んできたのはもうけものです。なんとなくですがSWATでの撮影も見込みが出そうな気がしてきました。



このページのトップヘ
