CP+2021 サイトロンブースでの生中継電視観望、見ていただけたでしょうか?奇跡的に天気にも恵まれ、もう大成功でした!当日までの準備と、当日の実際のトーク、いったいどんなだったんでしょうか?


トークのお誘い

もともと天リフさんからお話があったのは1月半ば。もう1ヶ月以上も前になります。電視観望で話して欲しいとのこと、私は日程が空いていることを確認してすぐに二つ返事でOKです。その後たまたまClubHouseを通して天リフさんと話す機会があり、「せっかくのCP+なので天文クラスター以外の人も来てるはず。じゃあ電視観望とか知らない人でも興味を持ってもらえるように、入門クラスの機材でできるだけ敷居を低くしてやってみましょうか?ちょっと前に、ちょうどサイトロンのカメラとガイド鏡でブログの記事書いたので、それの延長で行きましょう」ということになりました。

その時点ではまだ星空を中継するかは全然考えてませんでした。その後、天リフさんから講演時間の希望調査が来た時に「もし星が見えるならその場で見せたいので、できれば一番最後にして下さい」と頼んでおいたのですが、さすが天リフさん、本当に一番最後にしてくれました。時間は18時から18時半なので、この時期だとまだ少し明るいのですがまあなんとかなるかと思い、中継を決心。その後、何度かテストして晴れてさえくれればオリオン大星雲ならなんとかその時間でも見ることができるのがわかりました。それが予告編の記事前後になります。

一応技術的には見通しがついたので、あとは晴れてさえくれればなんとかなりそうです。プレゼンの資料方も方針が決まったので、結構早くに目処がつきました。


CP+開始

さて、2月25日の木曜から始まったCP+ですが、SIGHTORONブースの配信は27、28日の土日となります。土曜午後2時、天リフ山口さんからのスタートでしたが、かなり緊張しているようでした。録画ですが「一発撮りなので緊張した」と言っていました。サイトロンのトークを含む多くは事前収録でしたが、天文関連の方は生中継が多いようです。かくいう私も生中継、しかも生星空中継も目論んでいます。はてさて、どうなることやら...。

先週一度テストはしたのですが、心配性なので前日の土曜に再テスト。全ての接続と、ピント出し、カメラの向きなど一通りの撮影を試しました。1階の自分の部屋の、窓を開けてすぐ下のところに機材を置いたのですが、その時木の枝がけっこう邪魔なことに気づきました。

Barnard_01
前日のテスト撮影です。
少し遅い時間ですが、それでも木が邪魔してます。
本番の時間だと完全に木の枝に隠れそうでした。

とうとう自分のトーク本番28日の日曜です。昨晩気づいた木を切るために、朝からチェーンソーを出して作業開始。木の枝が電線にかかりそうになっていたので、ちょうどいい機会でした。

空は朝から晴れていて、scwによると夕方少し雲がかかるかもと出ています。一応星空中継は、トークの中で紹介する入門用のEVOGUIDE+SV305-SJ+AZ-GTiと、少し雲がかかったときのためにNIKKOR50mm+ASI294MCで広角電視観望の2本立てで用意しておきます。

さてさて午後になり、ぼすけさんのトークが始まります。ニュートニーとマクシーの解説ですが、私もそれに触発され、背後にニュートニーとマックシーを置いてみました。ブログの記事にしてないのですが、実は少し前に両方とも手に入れています。目的はむしろ教育で、観望会とかに持っていって中身を見せるとかです。

さらに、あぷらなーとさんのスムーズなトークにちょっとびびってしまいました。もちろん内容もすごく考えて作られていて、マニアックな内容を初心者にもよくわかるような話にしています。

成澤さんの頃には自分のトークの準備が佳境。ごめんなさい、成澤さんが生で中継しているのまでは認識できましたが、ここら辺からトークもあまり聞けていませんでした。自分を写すカメラ位置や、機材の最終点検です。外を見ても結構雲があって全然よくなる気配はありません。なのでスライドも少しロングバージョンに組み替えです。

20210228_1643_cloudy

Zoomもつないで天リフ山口さんとも接続確認し、準備完了。トーク開始の15分前です。外を見ると、太陽は沈んでいますが、まだ少し明るくて、相変わらず雲だらけです。


いよいよ本番

さて、いよいよ自分の時間。15分くらい遅れていたので18時15分からのスタートでした。最初の挨拶に引き続き、そのままスライドへ。今回のトークのテーマは2本だて。電視観望の入門と広域電視観望です。
スライド1

つかみは望遠鏡あるあるです。今回は、眠っている昔の望遠鏡も使える可能性があるので、そのイントロも兼ねています。前半は以前このブログでも紹介した初心者用の電視観望の組み合わせでどこまで見えるかというお話です。
スライド7

馬頭星雲も短時間だと淡いですが、40分放っておくとかなり鮮やかになります。SharpCapの設定例とともに示します。
スライド14

Livestackの効果を三つ子銀河で1枚、2枚、4枚...と128枚まで見せました。ノイズが目に見えて減っていったのが分かったかと思います。

後半は入門からのアップグレードで、手持ちの眠っている望遠鏡を使用してみようとか、カメラをアップグレードしてみようとかです。
スライド27

その中でQBPを用いるとコントラストが劇的によくなること、さらに広域電視観望の紹介で事前に撮影した自宅屋根からバーナードループが映るまでを見せました。ここは、天気が期待できないためにビデオでの紹介を急遽入れ込んだ箇所でした。最後のスライドを終えて、ダメ元で広域のカメラで空を見てみるとなんと星が見えるではないですか!

star

全然期待してなかったので、ちょっと興奮してきました。この時点で18時50分くらいだったでしょうか。もし星空を中継するなら時間を延長していいという許可はあらかじめ得ていたので、さあ延長戦の開始です!

早速、最初に紹介したSV305-SJに切り替えて、EVOGUIDE 50EDとAZ-GTiで電視観望です。ここでちょっとトラブル。接続してあったはずのAZ-GTiが認識されていません。まあ放っておくとたまにあることなので、冷静にAZ-GTiの電源を入れ直します。すぐに認識され、リゲルを導入します。水平はそこそことってあったつもりですが、やっぱり一発では入りませんでした。そこで前々回の記事で紹介したプレートソルブです。



この時点で19時前くらい、時間が押していたせいもあり、十分な暗さが確保できています。そのためでしょう、なんとプレートソルブ君も一発で星を認識。うまくAZ-GTiに返して位置を補正したらすぐにリゲルが見えてど真ん中に入りました。ここまできたらもう大丈夫です。予定通りM42オリオン座大星雲を導入します。そのまま真ん中に入り既にその色と形がわかります。ライブスタックを開始してノイズが少なくなりさらに炙り出すこともできます。

M42

延長と言っても既にかなり押していたので、すぐに広域電視観望に移ります。カメラは2台とも1台のPCにつないであるので、SharpCap上でカメラを切り替えるだけです。そのPCに部屋の中にある別のPCからリモートデスクトップで接続し、その画面をZoomの画面共有で中継しています。

ところが、カメラを切り替えたらなぜか画面が真っ赤になることが数回。
red
原因はホワイトバランスが合っていなかったことと、Livestackに切り替えた時に画面をクリアすることを忘れていたためです。コメントとかTwitterを読み返すと、こういう時にすぐに立ち直るのに驚いた方が多かったみたいです。たまたますぐに気付くことができましたが、今回のように時間が限られている場合はやはりこういったミスは致命的になる可能性があるので、やはり気をつけるべきです。

広域電視観望では実際に自由雲台を手で直接動かして星雲を導入する様子を見せることができました。焦点距離50mmなので、手で導入しても位置が分からなくなるような事は無いということを示したかったのです。ところが三脚を置く位置が悪くて、オリオン座が入ったところで電線も入ってしまいました。途中「あっ、木?」とかつぶやいたと思うのですが、あれは前日に木が邪魔だったからなのです。でも電線が逆に臨場感を出していたというコメントもあったので、これはこれでよかったのかもしれません。

広域電視観望の場合かなり明るく見えるので、オリオン大星雲なんかは導入の途中で視野が動いててもそのまますぐにわかるし、燃える木も簡単に認識できます。バーナードループはどうでしょうか?ここで大きな勘違いに気づきます。この日は満月の次の日で相当明るいとその時まで思っていたのですが、早い時間だったのでまだ月が上がってきていなかったのです。調べたら月の出が18時50分、ちょうど星空中継が始まったくらいに月が出たようです。まだ月が高くなかったので暗さが保たれていたようです。

暗さも手伝ってか、Livestack前でもうっすらとバーナードループが既に見えていますし、Livestackを開始し炙り出したらかなりはっきり見ることができました。もう大成功です。この時点で天リフ山口さんに声をかけて「大成功でしたね!」と喜び合いました。CP+ではおそらくというか、確実に初めての生星空中継でしょう。むしろオンラインのCP+だからこそ実現できた臨場感だと思いました。

Barnard_10

中継終了後、コメントやTwitterを読み返していましたが、やはり随分と盛り上がっていたようです。とくに星空生中継に入っているとすごいコメント数になってきてます。実際の操作が見えたのが良かったという意見もありました。いくつかピックアップしてみます。
  • Bouque Ricoさん: ラストですね待ってました(^o^)!
  • Hiroyuki Narisawaさん:  楽しみ!
  • Alricha 33さん:  晴れてほしいですね!
  • Civetさん: α7sの電視観望から、CMOSカメラでの電視観望を即日に発送したのが凄すぎる!このブレークスルーの恩恵を今、我々は受け続けています。
  • はにちゃいさん:  電視観望、体験したことがないので楽しみです^^
  • 460 Photo Laboratory-ふぉとらぼさん: SharpCapは、MacOS版があればなぁ
  • 迷人会こたろうさん:  キンチョーしてませんか?笑
  • kouki atuさん: ここが知りたかった 視聴して良かった。
  • やさ_もささん: モニターで見ている分には十分すぎる
  • uminotuskiさん: 銀河が顔に見えてきました
  • 智さん: リアルタイムでノイズが消えていくのを見ると感動しますね。
  • wgateええじさん:  おおー
  • シュガーあんとんさん: 敷居が下がって天体人口増える
  • Hiroshi Tさん: 電子観望楽しいですね!
  • sabotenさん: 自分が使っているのと同じレンズだあ
  • MASAさん: 昔のレンズでも今の惑星CMOSに合うアダプターはあるんでしょうか?
  • ブラックパンダさん: 了解しました!CBPのアメリカンサイズ発売します!
  • Vtuber【ゆきさき】さん: すごいかも
  • 智志さん: 電視観望無敵!
  • 小林武嗣さん: 楽しい、役に立つセミナーです。
  • Masa Schumitさん: Samさん、ありがとうございました。とてもわかりやすくワクワク感のあるお話でした。
  • Akkeyさん: ブログ拝見して電視観望始めた一人です(笑)
  • hamsoltさん: フィルター買わないと
  • サイトロンジャパンさん: M42キター!!!
  • チーズアメさん: 経緯台でもPlateSolve走るんですね
  • nagasaki ten.さん:  ででん!
  • shuji acureさん: 凄い時代だ...!
  • りっくんさん: このプレートソルブはすごい
  • 1956 nardisさん: 富山晴れて良かったですね!
  • R & Lさん: 操作が早い!!!
  • _さすらいさん_:  LIVEでLIVEスタック!
  • 1957やまちゃんさん: 臨場感100%!
  • Kiyorin Strikeさん: 薄雲が..
  • Hiroshi Tさん: 豪快な導入W
  • Aramisさん: 電線見えるの逆にリアル
  • yamanonさん: 固定でスタックが流れないのか?
  • Yuichi Kiharaさん: 調整しているところが勉強になりますね
  • galaxy_takasさん: 10ユーロお布施します。
  • 山田祥之さん: かんどー!
  • Amanogawa Ranpoさん:  おおおー
  • yyhhaabbuuさん: お疲れ様でした
  • RYO[天文楽者]さん: お疲れ様でした!!!!!
  • あぷらなーとさん: すごい!大成功!大快挙!
  • NGC6992さん: 素晴らしかったです。ありがとうございました。
  • Heeyang Keeさん: ありがとうございました
  • mm mmさん: 88888888
  • spitzchuさん: 最高に良かったです。山口さんもお疲れ様でした。
  • ゆいさん: ありがとうございました
  • 腹黒鶺鴒さん: すごかった。。勉強になりました。ありがとうございました。
  • Masaさん: 電子観望の魅力がわかりましたー
  • Natsuokkuriさん: 家族でかんどうしました
  • Taro Mineさん: 今年のCP+で一番エキサイトしたオンラインセミナーだった
(ピックアップしきれなかった方がいましたら、ごめんなさい)

あとびっくりしたのが、トーク中にCBPのアメリカンサイズが欲しいとつぶやいたら、なんとサイトロンの方で本当に発売してくれるとのコメントが。私は後からコメントを読んだのですが、まさか本当になるとは!本当にありがとうございます。これは多くのユーザーにとってもとても嬉しいことだと思います。


終わってみて

コメントを読んで、Twitterをフォローして、今回の中継は結構凄いことではなかったかと改め思ってしまいました。最大289人の視聴者だったそうです。なかなかこれだけの人に生で星空中継を見てもらうというのは、少なくとも私の中では初めてのことです。しかも心配だった天気も奇跡的に回復しました。やはり空の中継が一番盛り上がったので、天気のおかげとも言えます。

夜の10時頃からZoomで呼びかけたら何人かの方が集まってくれました。次の日は月曜なので、遅くならないように1時間程度で終わりましたが、知った人が多かったので感想なども聞け、まったりした雰囲気でした。

準備から含めて結構大変でしたが、間違いなく今回のトークを引き受けて良かったです。本当に電視観望に興味が出て、新しく始めるような人がいてくれたら、とてもうれしいです。

天リフ山口さんはじめ、成澤さん、サイトロンジャパンの皆様、CP+の運営の皆様、どうもお疲れ様でした。私自身もとても楽しむことができました。本当にありがとうございました。

そして、視聴してくれた皆様、本当にありがとうざいました。電視観望に興味を持っていただけたらとても嬉しいです。また何か機会がありましたら、よろしくお願いいたします。


見逃した方へ、もしくはもう一度見たい方へ

3月中は配信がアーカイブで見えるとのことです。


私のトークは4時間15分くらいの所からです。まだ見ていない方がいましたら、もしよろしければご覧ください。


先週に引き続き、今週も午前は名古屋人心の故郷のコメダ珈琲に。Twitterで昨日の画像処理研究会の議論の続きをしつつ、2時間近くも長居してました。


PCCのカラーバランスについて

議論はPCCについてです。もともと昨日の研究会での議論は、PCCで撮影した画像の恒星を使い、合わせたカラーバランスは、星雲のカラーバランスにも適用できるか?というものでしたが、私の意見は星雲のカラーバランスは別物。理由はフィルターやセンサーのRBGの波長依存性があるので、たとえ恒星で合わせてもそれは必ずしも星雲のカラーバランスを保証するとは限らないのではというものです。APASSの参照カラーもTutrialにあるような特定のセンサーによって測定され、それは当然自分の持っているセンサー特性とは違うためです。

さらに今朝の議論は、星のカラーバランスも参照センサーと自分のセンサーの違いがあるので、厳密には正しくないのではないかということ。その通りかと思います。フィッティングしたグラフをよく見ると、各恒星の色データのばらつきは通常数10%程度はあり(グラフの数値は等級であることに注意、1は2.5倍の違いを表します)、それがセンサーバランスの違いと同程度のオーダーかと思います。なので、PCCはあるセンサーについてはベストエフォートのカラーバランスをしようとしているが、画像データだけからセンサー間の波長依存性の違いを補正するような魔法はないというのが私の考えです。


長焦点距離の電視観望

もう一つ別件で面白い議論をTwitterでしました。長焦点距離の電視観望は、短焦点距離の電視観望より効率が悪いのでは?というものです。シベットさんのC8での電視観望で効率が悪いという意見に端を発します。

シベットさんは実はLiveStackでとりこぼすので効率が悪いということを意味してたのですが、私は勘違いして長焦点そのものが効率が悪いと取り違えたのです。何でかというと、BKP200のF4の800mmでの電視観望と、FS-60CBでのF6の350mmでの電視観望、意外なほどFS-60CBの方が見えたりするのです。その後、cockatooさんからセンサーサイズやピクセルサイズが関係するのではという意見が出ました。最初私はあまりそれらのことは関係ないと思ってましたが、よく考えたら感度の悪いセンサーでQBPを使うと、むしろ悪化するという経験を思い出しました。もしかしたら、電視観望ではある明るさ以下になった時に途端に不利になるのではないかと考え始めました。例えば、
  • QBPで背景光が小さくなった結果、ノイズ(広がり)が大きくて中央値の小さい(例えば)リードノイズとかADCの量子化ノイズに埋もれた場合と
  • QBPなしで、ノイズ(広がり)が小さくて中央値の大きい背景光に乗っかった場合
の違いです。まだアイデアだけですが、定量的に評価できたら機材にある一定の制限をあたえることができそうです。


自宅へ帰って、太陽撮影

こんなことをずっと考えていたので、今日はコメダ珈琲では雑誌を読んだりすることもなく、午後1時前くらいに店を出ました。外が結構晴れてきてたので、自宅について少しだけ太陽撮影をしました。機材は最近流行のC8+PSTです。

太陽のHα像をまずはぐるっと見回すと、プロミネンス がいくつか出ています。光球面はダークフィラメントが少しありますが、あまり興味を引かれるほどではありませんでした。プロミネンス を4ショット撮っておしまい。その中の一つは結構大きくて、リング構造まで出すことができました。

14_35_25_lapl4_ap1540_RS_color_cut

14_38_10_lapl4_ap1318_IP_cut

14_39_23_lapl4_ap1371_IP_cut

14_42_32_lapl4_ap2326_IP_cut
  • 撮影日時: 2021/1/31 14:35から14時45分
  • 撮影場所: 富山県富山市自宅
  • 鏡筒: Celestron C8、口径203mm、焦点距離2032mm、F10
  • エタロン: Coronado P.S.T.
  • 赤道儀: Celestron CGEM II
  • カメラ: ZWO ASI290MM
  • 撮影ソフト: SharpCap 3.3beta (64bit)
  • 撮影条件: ser形式でgain 150-170, 1.25ms x 2000フレーム中上位50%を使用
  • 画像処理: AS3にてスタック、ImPPGで細部出し、PhotoshopCCとShapen AIで後処理
もう少しプロミネンス の細かい構造が出て欲しい気もしますが、結構迫力はあるのでまあ満足です。


センサーのお掃除

ついでにASI290MMのセンサー面の掃除をしました。細かいゴミがついているみたいで、黒いスポットを作っています。保護ガラスを外してもゴミがまだ見えたので、どうもセンサー面に直接ゴミがついているようです。目で見ても全くわかりません。綿棒でそれらしいところを擦ります。カメラをセットし、太陽を見て確認して、ホコリがまだ残っていればまた清掃というのを何度か繰り返します。ホコリが全て取れたことを確認してから、再び保護ガラスをかぶせて元に戻します。

これで次回以降はもう少しまともに撮れるはずです。



全国天文ファンの皆様

天リフさん主催の
「日本全国天文ファンオンラインリレー」
が2021年1月16日(土)18時より開催されます。
Youtubeでの配信になります。


当日のリンク先はここになります。




tenref


7人が10分ずつ順番に出てきて、天リフ編集長と絡む予定です。

「ほしぞloveログ」も出演します。電視観望について紹介しようと思っています。できれば当日の空から星雲など映し出したいのですが、北陸の冬の天気はなかなか厳しく、今の予報でも当日は雨か雪のようです。その場合は機材の説明とかを考えています。

20210115_tenref



当日のプログラムはまだ変更などあるかもしれませんが、以下のようになっています。

1.niwaさん:全てを晒します。私の「ご近所撮影」ライブ中継!  「たのしい天体観測」https://masahiko.me 2.荻野さん;コロナ禍下で星空を楽しむ方法を探る  「奥三河☆星空の魅力を伝える会」https://hoshi-cafe.wixsite.com/sommelier 3.玄さん:わが巨筒 腰を大事に 振り回す 〜30cmF4ニュートン運用事例  「玄の館 ブログの部屋」https://genyakata.blog.fc2.com 4.satoru takagiさん:超光害地での近赤外による銀河撮影とトライバーティノフマスク  https://github.com/cytan299/tribahtinov/blob/master/translations/README_JA.md 5.南口さん:アナログレジェンド機材を最新のデジタルで楽しむ!(MS-3 + StarSenseExplorer)」  「星見屋.comhttps://hoshimiya.com 6.samさん:光害地でも星雲が見える。豪雪の富山から電視観望  「ほしぞloveログ」http://hoshizolove.blog.jp 7.utoさん:東京の窓から 5cm 反射望遠鏡で天体を観察する  「light_bucket_18のblog」http://uto18.blog.jp

この間の日曜に出演者で打ち合わせをしましたが、かなり楽しくなりそうです。niwaさんは走って中継するみたいです。utoさんも星空を中継するみたいです。天リフ編集長のツッコミも楽しみです。

星が好きな方はもちろん、星を最近始めた初心者、星に興味があるけど敷居が高そうでとかいう方も、是非ともご参加ください。初心者から、マニアまで幅広い話が展開すると思います。

たくさんの方のご参加お待ちしています。

年末の土曜日、天気が悪かったのですが、夕方明るいうちに少し晴れ間が見えてきたので、いつもの富山市科学博物館の観望会に顔を出しました。今回で今年は最後の官房会になります。到着した時には相当晴れ間が広まっていたので、すぐに電視観望セットを用意。でも準備が終わることにはまたかなり雲が広がってきました。

IMG_1364

今はコロナ禍で、観望会も予約制で50分の2部制になっています。各回20人程度とのことです。それでもこの日は天気が悪く、最初の部は人数は予約の半分程度。最初少しだけ観望しますが、月が少し見えたくらいです。実は一瞬アンドロメダ銀河を入れましたが、雲越しでお客さんに見せるレベルではありません。こんな日は室内に入ってお話が中心になります。 科学博物館の職員の方が季節に沿ったスライドを用意しています。しかも毎週来る常連さんもいるので、毎週ネタが変える必要があり、用意するのが大変かと思います。今回はオリオン座のギリシア神話です。月の女神アルテミスとの仲を心配した兄アポロンが罠を巡らして、アルテミスにオリオンを弓で打たせてしまう悲しいお話です。

IMG_1369

お話が終わると外に出て少しだけ観望しますが、ほとんど何も見えず、電視観望でごく稀に月の輪郭が見える程度でしょうか。残念ながら、一部はここでおしまい。次の2部の人たちが来始めました。

2部の人の中に、いつものMちゃんがいました。残念ながら、写真展の時に会った男の子は名簿には載っていましたが今回は天気が悪いせいか不参加のようです。この間声をかけたのですが、ずっと天気が悪くてなかなか自宅観望会に誘うことができません。晴れたらぜひ二人とも遊びに来て欲しいです。学芸員さんの話が終わっても天気が悪かったので、そのまま部屋でMちゃんとお母さんと少し話すことに。

お母さんによると、Mちゃんがとにかくカメラを欲しがっているとのこと。しかもよくよく聞いてみたのですが「普通のカメラの方がいろいろ使えるはずなのに、なぜか『赤いやつ』が欲しいらしい」と言うのです。ハハーァなるほどと思いました。Mちゃん曰く「もうポルタIIでは星雲が淡くてなかなか見えない」ということが悩みで、何人かの人に勧められたらしく、ZWOのカメラが欲しいみたいなのです。でも残念ながらクリスマスでもサンタさんはカメラはくれなかったとのこと。やはり小学生にはカメラは相当高価な部類になります。

ASIのどの機種かまではわかっていないようでしたが、冷却のことは高価になることも含めて効果についてもきちんと理解していました。センサー面積が重要で、面積が大きくなるほど効果になるというのがまだ理解できていないようです。「あ、でもコンピューターがいるよ」と言ったら「コンピュータは持ってるから大丈夫」とのこと。一応どう使うかのイメージはできているようです。

最近はもうお母さんにとっては、だんだん理解の範囲を超えてきたらしくて、子供の質問にきちんと答えることができなくなってきとのことです。このまま機材を買い与えていいものなのか真剣に悩んでいるようでした。機材だけの問題なら私の余っているものを貸してもいいし、色々助言することもできるのですが、問題はそういうことではなく、このままのめり込みすぎていいものかを心配しているようです。私自身の考えは、興味のある時期というのは長い目で見たら人生の限られた時間のうちのことなので、その興味が続くうちにどこまで深く追求できるかが鍵だと思っています。そんなこともありお母さんには「理科とか、数学とかには役立ちますよ」とアドバイスしたら「今も理科と算数しか勉強しないんです!国語とか、英語とかどうなるのか心配で...」とのこと。それを聞いて、国語は論理性、英語はどうせ読むようになるので、ああ大丈夫だと思ったのですが、やはり問題はのめり込みすぎのことのようです。

Mちゃんに一眼レフカメラも勧めてみましたが、目的がどうやら眼視でなかなか見えない淡い天体を電視観望のようなもので見たいようです。確かにその気持ちはよーくわかります。あれは本当に楽しいですから。Mちゃんは、高校生になってアルバイトでお金を貯めて買いたいというようなことを言っていました。すごくいい子です。でもそれだとまだ5年後くらいの話です。お母様の心配がなければ、いろいろ手助けしてあげたいのですが、どういう結論になるのか、少し待ってみることにします。

個人的には今だったらまずAZ-GTiを手に入れたほうがいい気がします。必要ならカメラは私が提供します。それでどんどん好きなように進んで、もっと星好きになってもらえれば...と思うのは勝手なマニア心ですかね。お母様の心配ももっともな気もします。

結局、観望会の時間も過ぎて何組かが残って、外に出てみると少しだけ晴れてました。月と、運良く東の低空の一部が空いていたので、オリオン大星雲を入れてみました。雲越しでしたが、少しだけM42が見えて、残っていた人たちみんなすごく喜んでくれました。あ、Mちゃんと仲の良い子がいるのに気づきました。聞いたら同じ学校の3年生の女の子です。まだ最近、11月くらいから参加し始めたとのことで、最初に来た時にMちゃんとたくさん話をして仲良くなって、それから毎回来てくれているようです。こうやって毎週続けていくことで仲間が増えていく場を提供できている富山市科学館の取り組みは素晴らしいと思います。

さて、後片付けも終わってオフィスに顔を出したら、ケーキが。実はMちゃんの家はケーキ屋さん。お母さんが差し入れてくれたシュトーレンをみんなで頂きました。と言っても、アルコールが入っているとのことで、実際に食べたのは家についてからです。

観望会も終わって、21時半頃ですが、食事がてら「かつや」に行ったのですが、食べているとちょうど後片付けが終わった学芸員さんの一人がが入店してきました。声をかけて、一緒の席で食べることに。まだ30前くらいの若い方で、なんで富山市科学博物館に来たのかかとか、それまで電波望遠鏡で研究していたのかとか、いろいろ話を聞くことができました。

実は今、富山市では別の場所にある富山市天文台をどうするか議論されていて、そのことについてもいろいろ話すことができました。現在富山市天文台は2018年に起きた土砂崩れと施設の老朽化で、それからずっと休館中です。予算をかけて復活させるのか、新しい場所に移転するのか、もうやめてしまうのか揺れています。一番心配しているのが、科学博物館で観望会を続けているのでもう天文台はなくてもいいのではと思われてしまうことだそうです。毎週観望会を続けていることが逆に仇になってしまうかもしれないというのです。そんなことは絶対あるはずがありあません。これだけ熱心に観望会を続けていることがどれだけ富山の子供たちの理科の興味に貢献していることか、きちんと評価すべきだと思います。富山はおそらく全国でも珍しく富山市天文台とアマチュアの富山県天文学会が非常にうまく噛み合って実績を上げてきたところです。このまま天文台がなくなってしまうのはあまりに惜しいです。富山県天文学会のメンバーの中でも活発な議論がされています。なんとかいい方向で富山の天文活動が続いていって欲しいと思います。そのためにできる協力は惜しまないつもりです。


今回サイトロンさんから、まもなく発売される予定の入門用のCMOSカメラをお借りすることができました。まだ型番もついていない段階のものです。いい機会なので、このカメラを使ってできるだけ手軽な電視観望を試してみることにしました。

(2020/10/12追記) 2020年10月10日に正式発表されました。型番はSV305-SJとなります。SJはサイト論ジャパンの頭文字だそうです。販売ページはこちらになります。




星や宇宙のことに興味があり、できるなら星雲や星団、銀河などを見てみたいけれども、難しいのではないかと思っているような方にお役に立てたらと思います。もしよければ、この記事を読んでぜひ電視観望を試してみてください。


電視観望で宇宙を見る

もしかしたら、星雲や銀河を見るためには大きな望遠鏡が必要だと思っていませんでしょうか?

昔は確かにそうだったかもしれません。でも最近はCMOSカメラと呼ばれる高感度なカメラを使うことで、以前からは考えられないくらい小さな望遠鏡で、はるかに手軽にきれいに星雲などを見ることができるようになってきました。今回もガイド橋と呼ばれる、むしろ普通の望遠鏡よりも小さな鏡筒を使っています。

今回紹介する電視観望と呼ばれている方法は、大きくわけて4つのものが必要になります。

  1. CMOSカメラ
  2. 鏡筒(望遠鏡)
  3. 自動導入の経緯台もしくは赤道儀と三脚
  4. Widowsコンピュータ
順番に見ていきましょう。


1. CMOSカメラ

カメラはCMOSカメラと呼ばれる、天体用に販売されているものが適しています。今回使用するサイトロン から販売されるCMOSカメラは、電視観望をすることができるカメラの中では最も安価な部類になると思います。

IMG_0805

実はこのカメラ、SVBONY社のSV305と同等品で、違いはフィルター部のみ。SV305はセンサーの前に赤外線カットのフィルターが入っているため、星雲のHαの赤色を出すのに苦労しているという情報があります。今回のサイトロン社のカメラはフィルター部を通常の保護ガラスに変えているとのことで期待できそうです。

上の写真にはカメラの先端にUV/IRカットフィルターというものが付けてあります。これは赤ハロと呼ばれる星が肥大することを防いだりする役割があります。(2020/10/12追記: 正式発表を見るとこのUV/IRカットフィルターが付属した形での販売となっています。)


2. 鏡筒

カメラが入門用で比較的安価に購入できる反面、センサーの面積が小さく、天体の導入がなかなか大変になります。そのため、鏡筒(望遠鏡)はできるだけ短い焦点距離のものにして、広角で広い範囲を見るようにして、導入をしやすくしようと思います。例えば焦点距離が200mm台くらいになるとアンドロメダ銀河が画面にちょうど収まるくらいになります。ところが、焦点距離200mm台の短めの鏡筒を探すのは意外に難しく、今回はガイド鏡として販売されているSky-WatcherのEVOGUIDE 50EDを使ってみることにしました。



焦点距離は242mmなのでちょうどいいくらい、またEDレンズを使いながら税込で実売2万5千円くらいと、性能の割に比較的安価です。


EVOGUIDEを箱から出すと、ガイド用のマウントがついています。

IMG_0635

このままだと扱いにくく、経緯台や赤道儀に直接取り付けたいので、下のマウント部を取り外し、代わりにVixen規格のアリガタを取り付けました。

IMG_0641

IMG_0804

今回は上の写真のように手持ちのアリガタを使いましたが、例えば下のリンク先のアリガタのように真ん中に溝が切ってあるものならネジとナットで止めることができるはずです。このように、自分でいろいろカスタマイズすることで応用が広がります。




鏡筒にCMOSカメラを取り付け準備完了です。ちなみに、緑のリングはこれくらいの位置でピントが出るはずです。実際に使う場合は参考にしてみてください。

IMG_0817



3. 自動導入経緯台AZ-GTi

電視観望の場合、目的の天体を次々見ていくことになるので、自動導入ができる経緯台や赤道儀があると便利です。今回はSky-Watcherの自動導入経緯台AZ-GTiを使います。




AZ-GTiを三脚に乗せ、鏡筒とカメラを取り付けます。この時、AZ-GTiについている水準器を見て、きちんと水平に設置されているか確認します。また、AZ-GTiの背の部分についている大きなネジを緩めて、鏡筒もできるだけ水平になるようにして再びネジを締めます。さらに、AZ-GTiの下の方についている小さいネジを緩めて、水平方向に回転させて鏡筒の先が北になるように向け、最後にネジを締めます。

IMG_0653



4. Windowsコンピュータのセットアップ

電視観望にはWindowsコンピュータが必須です。ノートPCだと便利です。手持ちのPCがあればまずはそれで試すので構いませんし、もしあまりのPCとか無ければPCを別途用意して下さい。少し前の安い中古PCでも十分楽しむことができます。Windows10が入っている時代のものならば十分なはずです。

PCにはSharpCapというソフトを入れてください。この際、必ず32bit版を使うようにしてください。今回のカメラはまだ64bit版では動かないようです。



PCの準備ができたら、次に、カメラをコンピュータにUSBで接続します。USB2.0という少し前の規格になりますので、ケーブルの種類に気をつけてください。コネクタの中の色い白いプラスチック部分が見えるケーブルなら使うことができます。

SharpCapを立ち上げて、メニューのCameraのところから接続します。SharpCapからはSVBonyのSV305と認識されるので、やはり同等品ということがわかります。

さて、画面に何か写っていますでしょうか?鏡筒が水平を向いているので、鏡筒が向いている先の地上の何かが写っているはずです。でもおそらくピントが合っていないはずなので、ぼんやりと写るだけだと思います。最初慣れないうちはいきなり夜ではなく、昼間に試して遠くの方を見てピントをある程度合わせておいた方がいいかもしれません。


初期アラインメント

ここでAZ-GTiの電源を入れて、スマホやタブレットで接続します。スマホやタブレットにはあらかじめSynScanまたはSynScan Proを入れておいてください。「アラインメント」でどこか明るい星を導入し、どの方向を向いているのかAZ-GTiに教えてやります。最初はワンスターアラインメントでいいでしょう。火星などの明るく見える惑星でもいいですし、秋ならこの季節唯一の一等星のフォーマルハウトでもいいでしょう。

この状態でSharpCapの画面に移ります。まず、Exposure(露光時間)を1秒程度にします。Gain(ゲイン)はとりあえず7.5とかでいいでしょう。SharpCapの画面に何か反応があるはずです。

ここで重要なのは、右下の赤、青、緑の線が出ている「Display Histgram Stretch」画面で、真ん中の黄色の点線を左の山の手前まで動かし、一番左の黄色い点線を山の左側まで持ってくることです。こうすることで、暗く映りにくい星や、星雲などを明るく映し出すことができます。

この状態で星が既に写っていればいいですが、写っていなければピントが合っていない可能性が高いです。EVOGUIDEの場合は、太い緑リングの横の少し大きめのネジを緩めて、その緑リングをクルクル回してピント位置を探します。ピントが合ったら、先ほど緩めた大きめのネジを締めて置きましょう。これでこれ以上ピントはずれないはずです。

どうしても星が見えない場合は、鏡筒がきちんと星の方向を向いているか、(よくあることですが)レンズキャップがついたままになっていないかなどチェックしてみてください。

何かの星が見えたら、最初にターゲットにした明るい恒星がSharpCapの画面に入っているか確認してみてください。入っていなければSynScanでAZ-GTiをコントロールして鏡筒の向きを変えて、ターゲットの恒星を探します。三脚の水平がきちんと取れていれば、SynScanの左右ボタンだけを押して左右に振るだけで見えるはずです。それでももし見えなかったら、上下方向も少し動かしてみてください。

うまくターゲットの星が入ったら初期アラインメントは完了です。ではいよいよ星雲や銀河で電視観望を始めましょう。


電視観望の開始!

例えば秋ならM31「アンドロメダ銀河」を見てみましょう。SynScanで「ディープスカイ」からメシエのところに「31」と入れるか、「名前がつけられた天体」を押して「アンドロメダ星雲」(銀河なのに何故か星雲となっています)を探して押します。

アンドロメダ銀河は、SharpCapの画面上でボーッとした淡い楕円に見えるはずです。明らかに他の星とは違って見えます。もし画面内にそのような楕円が入っていなかったら、SynScanの方向ボタンを押して少し周りを探ると(初期アラインメントさえうまくいっていたら)それほど遠くない位置に見つかるはずです。うまく画面内に入ってきたら、できるだけ真ん中に持っていってください。

ここでSharpCapで露光時間(Exposure)を15秒くらいにしてみて下さい。よりはっきり見えてきたと思います。もっとはっきりさせたい場合、SharpCapの上の真ん中らへんの「Live Stack」というボタンを押してください。しばらく待つと、見えている画面が何枚も重なってノイズが減り、より天体がはっきり見えてくるはずです。その際、画面下のヒストグラムの左と中央の黄色い点線を先ほどと同じように、山の両側に持ってきてください。さらに、画面右の小さなヒストグラムに拡大された山が見えると思います、そこで微調整してみてください。

うまくいくとアンドロメダ銀河が下の画面くらい見えるようになると思います。暗黒帯も少し見えていて構造もわかると思います。近くのM32も見えていますね。

IMG_0675

ヒストグラムの黄色い点線の位置は写真くらいの位置で見やすくなると思います。参考にして下さい。


星雲、銀河が次々と!

一つ目ん天体が見え、十分満喫できたら、次のターゲットに挑戦してみましょう。

例えばアンドロメダ銀河のすぐ近くにある、さんかく座のM33回転銀河です。近い天体なので、アンドロメダ銀河がきちんと入っていればM33も問題なく入るはずです。アンドロメダ銀河に比べると流石に淡いですが、なんとか形は分かります。

IMG_0678


だんだん時間が経つと、冬の代表的な星雲のM42オリオン座大星雲も登ってきます。濃淡の広がりがよくわかる大迫力の星雲です。目ではなかなか見えないのに、こんなに色鮮やかな天体が夜空には隠れてるんですね。

IMG_0702


オリオン大星雲の近くにある馬頭星雲と燃える木です。燃える木はまだ見えていますが、馬頭星雲の方はさすがに淡いです。もう少し露光時間を伸ばした方がいいのかもしれません。上に見える明るい星は、オリオン座の三つ星の一つ「アルニタク」です。

IMG_0698


最後はM45「プレアデス星団」、和名で「すばる」です。青い分子雲も多少見えています。これは少し驚きました。今回自宅から電視観望をしているのですが、分子雲がこの場所でこんなに見えるのは初めてです。馬頭星雲は相当淡かったですが、すばるの分子雲は期待した以上に見えました。どうもこのカメラは赤よりも青い方の方が見やすいようです。

IMG_0696


まとめ

いかがでしたでしょうか?比較的安価なSV305相当で、かつフィルター部分が星雲用に改善された、サイトロンからまもなく販売されるCMOSカメラを使って、どんな機材を使えば電視観望ができるかを紹介してみました。

この記事を見て電視観望に挑戦してみようと思っている方、実際に挑戦してみた方、もし分からないことがあったらメントに書き込んでください。できる限り答えようと思っています。また、うまくいった!という報告も大歓迎です。



今回の記事を読んで電視観望をやってみようと思った人に、もっと突っ込んだ記事を続編で書いてみました。実際に当たる壁と思われるようなことなども書いてあります。よかったら読んでみて下さい。



昨日は夕方まで快晴。赤道儀を出して夕食をとってさあ撮影だと張り切って外に出たら一面のドン曇り。ポツリときそうなので急遽セットした赤道儀他を全て撤去。それでブログ書いていたのですが、書き終えて外に出ると、またもや全面快晴。しかもかなり透明度がいい!悔しかったのですが、SCWを見ると夜中遅くから曇ってきそうなと、やる気も萎えてきてたので、撮影は諦め簡単な電視観望としました。

やったことは前回のX5での続きです。レンズをEF 55-200/4.5-5.6 II USMという、おそらくキットクラスのズームレンズだと思いますが、こちらに変更しました。目的は、前回はオリオン座大青雲を見たので、今回はもう少し淡い星雲を見てみようと思ったこと。さらに今回は最初からQPDをつけて、Hα領域がどう改善されるかも見たかったのです。でもこれが結構意外な印象を生むことに。

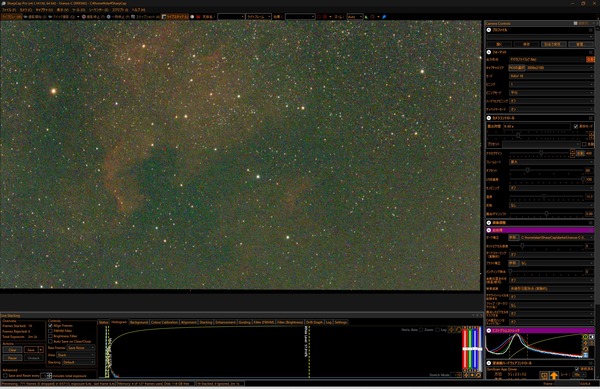

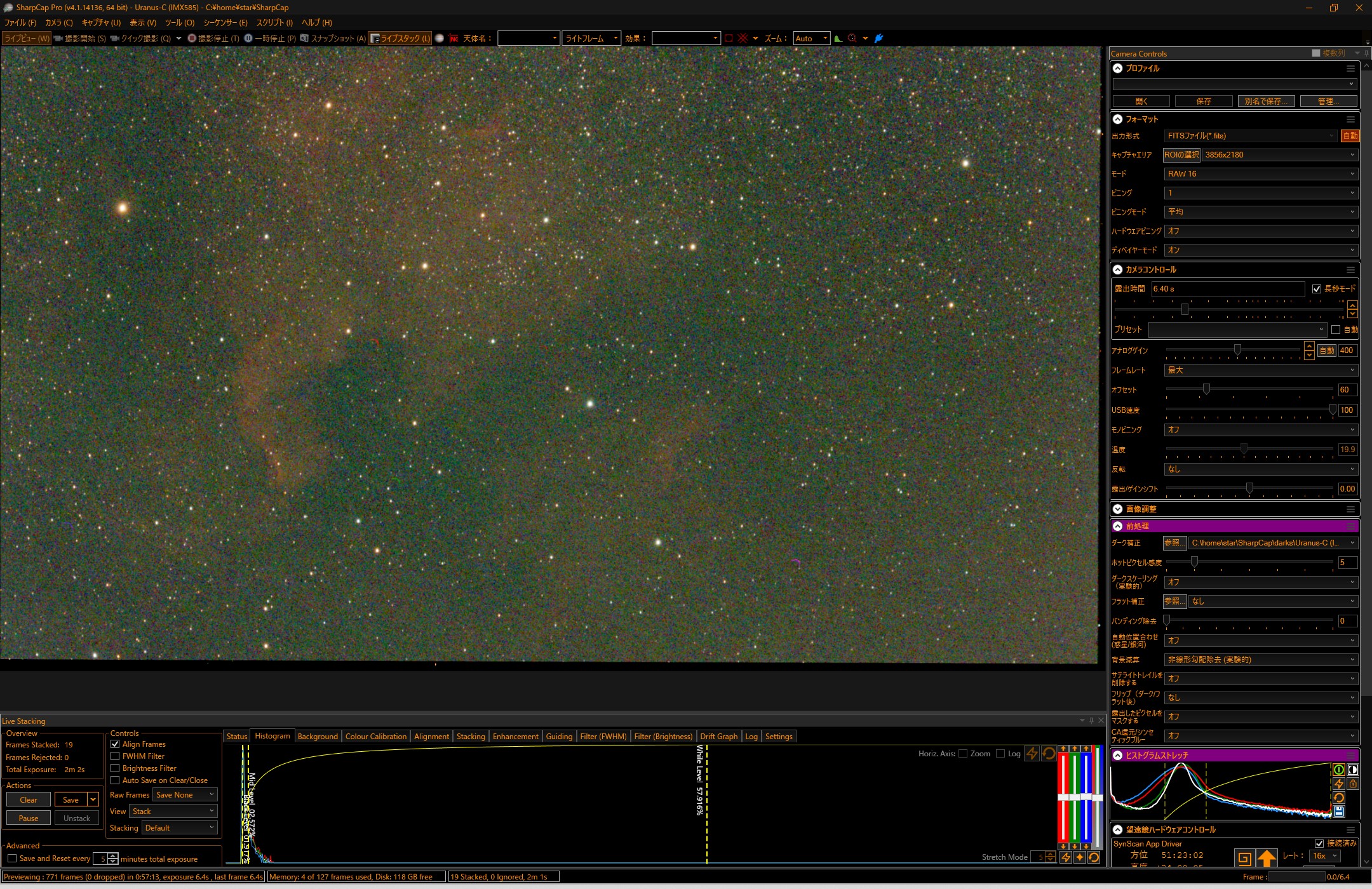

まずは55mmで北アメリカ付近。QPDありです。20秒x7のスタックで2分20秒です。

IMG_0765

次がCBPです、少しだけ拡大率を上げているので大きく見えます。20秒x6のスタックで2分ちょうどです。

IMG_0769

QBP、CBP共にHαも出てますが、なんて言うのでしょうか、なんかインパクトが小さいのです。赤が出たと言うよりは、全体が暗くなったという印象の方が強いのです。ではフィルターなしの画像はと言うと、

IMG_0757

どうでしょうか?実際にはこちらのほうがノイズは多いです。でも賑やかで、カラフルな気がしませんか?特に暗黒帯周りとかも、はっきりさではフィルター有りの方がいい気もしますが、リアルっぽさではフィルター無しの方がいい気がします。

これ、どう評価すればいいかかなり迷いました。どれも北アメリカ星雲としては一応は十分認識できるので、まあ悪くはありません。でも実際にPCの画面を見ていると、どれも淡いのです。多分ここで見せているiPhoneで撮影したのよりは実際の方が淡い印象を持つでしょう。

ここからは感覚的な評価になってしまって申し訳ないのですが、原因は根本的に暗いところで戦っているからなのかと思います。

暗いレンズを使って、そこまで感度の良くない昔のセンサーを使っているので、そもそも明るくないです。そこそこの露光時間分スタックしてやっと模様が出くる感じです。なので、フィルターを入れるとさらに暗くなってしまい、背景も暗ければ、赤も暗い。

光害カットフィルターを入れても例えばHα自身が増えるわけでもなんでもありません。周りが減るので目立って見えるようになるだけです。本質的にHαを増やすためには露光時間を増やす必要があります。単純にいうと、このセットアップではまだ露光時間が足りないのではないかと。

次のレンズを200mmの焦点距離にズームした同領域を見てみます。F4.5からF5.6になっているのでさらに暗い状況です。フィルターはなしです。露光時間は20秒で同じ、5枚スタックで合計100秒です。

IMG_0774

見えているのですが、やっぱり淡いんです。

以前ASI294MCとNIKKOR50mmで広角の電視観望を試した時はF1.4。(5.6/1.4)^2=16なので、同じ時間なら16倍の明るさで見ていたことになります。105mmのPENTAX 6x7レンズの時はF2.4なので、それでも(5.6/2.4)^2=4なので5.4倍の明るさでした。

やはり根本的に暗いのでは。その分露光時間を伸ばしてますが、20秒の露光時間はF1.4だとわずか1.25秒の露光時間に相当します。

NIKKORの50mm F1.4レンズはかなり昔のものだと1万円以下で手に入ります。私も5-6千円くらいで手に入れました。収差など目立ちますが、今なら安価なので初心者でも手が出ると思います。今一度明るいレンズを使って、もう少しだけ試してみたいと思います。



SharpCapの一眼レフの対応にあたって、これまでEOS 6Dで試してきましたが、今回残りの手持ちの機種でもテストしてみました。





手持ちの一眼レフカメラの接続テスト

前回電視観望まで試したEOS 6D以外にはEOS kiss X5とEOS kiss X7とEOS 60Dがあります。



X7はノーマルですが、娘のものなのでとりあえず手を出さないようにしておいて、X5と60Dを試すことにします。この2機種は天体改造済みのもの。なので接続テスト後は赤外の星雲とか見てみるのも面白いはずです。

先週末の金曜の夜、時間が少しあったのでその2機種のテストをしました。60Dはそのまま問題なく繋がり、X5の方も最初つながらないと思ったのですが、単なるミスで、手順さえ間違えなければそのまま順調に動きました。ちなみにミスというのは、
  • 最初動画モードでやっていてエラーが出た(でもそのあとさらに動画モードで試したら動いたので、この時点でバッテリーがギリギリだったのかも)。
  • バッテリーが空だった。
  • バッテリーを変えて、1枚だけ撮れたが、また動かなくなった。と思ったら変えたバッテリーも空だった。
  • 接続ケーブルのコネクタがゆるゆるで、いつのまにか抜けていた。
と、簡単なことばかりです。でも古い機種とかいう先入観があるとダメですね。「あー、やっぱり動かないんだな」と思ってしまいます。皆さんはくれぐれも私のような間抜けなミスは避けてください。


安価な電視観望入門セットアップの可能性

60DとX5の両方ともが動いたのと、夜になって天気も良くなってきたので、外でどう映るかのテストをしてみます。どちらにしようか迷いましたが、より安価で使える方をと思い、X5で試すことにしました。

レンズはキタムラかどこかで中古で数千円で手に入れた、キットレンズクラスのEF 28-80mm  F3.5-5.6で、昔一度三脚ごと倒れて壊れたやつです。CANON CAMERA MUSEUMに1991年発売で、定価42000円とあるので、付属レンズではなかったのかもしれません。これを80mm側で使います。なのでF5.6でそこそこ暗いです。

ちなみに、当時のX5のレンズキットにはEF-S18-55 IS IIがついてきたそうです。ダブルズームキットだとEF-S55-250mm F4-5.6 IS IIなので、電視観望には後者の方が焦点距離的にはいいかもしれません。中古だと、本体だけだと1万円台前半から後半、レンズキットで2万円代前半でした。もしこのテストがうまくいくなら、これくらいの値段からなら始めたいという人がいるかもしれません。

全くの初心者、
もしくは一眼レフカメラだけを持っている人が
電視観望に挑戦した場合、どんなことができるのか?

という可能性を示せればと思っています。いかに電視観望に対する敷居を下げるのかというのも目標としたいところなので、できるだけ安価にすむというのは大きなファクターの一つです。

以前も格安電視観望について記事を書いたことがありますが、電視観望をする際、一番高価になるなのがCMOSカメラなのです。安価なCMOSカメラはセンサー面積が小さく導入が難しくなり、その一方、十分な面積のセンサーを持つCMOSカメラはかなり高価で、そのことが初心者に対する敷居を上げてしまっています。

中古市場ではもうかなり安価なX5でもAPS-Cサイズで、電視観望で主流のマイクロフォーサーズサイズのASI294MCより既に大きいのです。でも値段だけで考えたら5分の1から10分の1とかでしょうか。これはうまくいったら相当インパクトがありそうです。


EOS X5による電視観望テスト

とりえずテストの結果を見てみましょう。まずはファーストライト。雲がある時のオリオン座付近です。全景が見えるようにZoomが25%です。20秒露光で4枚スタックなので、80秒ぶんです。

IMG_0710

ノイズも多少ありますが、意外に悪くなさそう。

雲がなくなった時に少しだけ拡大(33%)。同じく20秒露光で4枚スタック、80秒ぶんです。

IMG_0713

馬頭星雲とかも一応出てますね。

さらにM42部分を拡大。20秒が5枚です。

IMG_0715

うーん、ノイズはまだ多いですが、写りはそんなに悪くないですね。高々80mmのレンズで、M42部分をかなり拡大していることになるのですが、恒星がそこまで肥大していないです。レンズ枚数が少ないのか?F5.6で暗いから収差も小さいのか?これなら観望会で見せることも許容範囲かと思います。

X5のセンサーはAPS-Cの22.3×14.9mmで5184×3456ドット。ここから計算すると1ピクセル4.3μmで、ASI294MCのピクセルサイズとほぼ同じサイズです。感度はほぼほぼ1ピクセルのサイズに比例するので、ASI294MCクラスが格安で買えると考えると、かなりお得かもしれません。

一方、馬頭星雲と燃える木をみると、もう少し赤の感度が欲しいかなというところです。

IMG_0717
これで20秒x6枚です。一応天体改造済みでこれなので、センサーの感度そのものはASI294MCに比べるとやはりもう少しといったところなのでしょうか。今回使ったのがF5.6と結構暗いレンズなので、レンズを明るいものに変えることでまだまだ改善はするはずです。さらにQPBとかの光害フィルターもつけていないので、その分も改善するかもしれません。

もう一つ、M31アンドロメダ銀河です。これで20秒x5枚、計100秒です。

IMG_0724

ちょっとノイジーですが、何とか構造も見えかています。ここらへんまで見えるなら、十分楽しめるのではないかと思います。

視野が回転し始めてるがわかるくらいまで、5分くらいまでスタックしたのが下の画像です。ノイズがまだノイズが大きいですね。スタックでのノイズ軽減があまり効果的に見えません。でも今回はダーク補正もしていないので、次の課題はここらへんのノイズの緩和とかでしょう。

IMG_0729


最後はM42すばるの20x13=4分20秒スタック。これも回転が見え始めています。青い分子雲がわずかに見えかています。CBPとか試すと面白いかもしれません。

IMG_0736


この日の環境

ちなみにですが、この日は月齢23日で、下弦からもう少し欠けた位の、まだまだ明るい月夜です。場所も自宅の庭からで、光害フィルターも無しです。普通に考えたら星雲や銀河を見るような状況ではないにもかかわらず、ここまで見えているのは随分と頑張っているのではないでしょうか。環境がいい状態で試すとまだまだ改善しそうです。

今回使ったものは一眼レフカメラの中でも入門クラスで、レンズもキットレンズクラス。それも結構昔のもので中古市場では値段もかなりこなれています。少なくとも、CMOSカメラしか選択肢がなかった状況から、中古の一眼レフカメラまで範疇に入ってくるとなると、はるかに可能性が開けると思います。


電視観望と撮影の境界

実はこのテストをしている時に、結構いろいろ考えさせられました。果たして電視観望と撮影の境界はどこだろうというものです。一眼レフカメラを使って、15秒とか20秒とかの露光で連続してシャッターを切るのは、もう撮影ではないのか?という疑問を持つ方も多いと思います。リアルタイム性として考えると、少なくとも動画のようになるわけではありません。

私自身は、それでもまだはっきりとした境界が存在すると考えています。特に今回のテストを通してよりはっきり自覚できるようになりました。

大枠での定義は、目的の天体がモニターなどを通して「観望しているその場で」十分に見えているなら、それは電視観望と言っていいのでは。もし、その場で十分に見えなくて、「後の画像処理」をして初めて十分に見えるようになるのなら、それは電視観望というよりは撮影という範疇に入るのではということです。

例えば、
  • 今回使ったX5とレンズだけで、赤道儀に載せて10秒の露光をして、カメラ付属のモニターに出してみるだけだと、おそらく「後の画像処理」がなければ十分天体が見えることにならないと思うので、これは電視観望ではないと思います。
  • 一方、HUQさんが最初にやったように、α7Sで1/4秒露光で動画モードでHDMI出力してその場で十分見えるようにしている場合は、十分電視観望と言えるでしょう。
  • 例えば、暗い空でX5で1分くらいと十分露光して、目的とする天体が十分出ていて、それをその場で楽しむというのなら、これはリアルタイム性は薄いけれども電視観望と言ってしまってもいいのかと思います。
どれくらいの露光時間かではなかなか定義はできないので、その場で楽しめるかどうかというところがポイントになるのかと考えるようになってきました。


電視観望を可能にする重要な技術

電視観望の技術の中で、いくつか非常に重要なものがあります。例えばSharpCapのヒストグラムでのオートストレッチボタンや、ストレッチ関数と呼ばれる中間値と黒レベルを利用した、リアルタイムでの簡易画像処理です。これは「その場で天体を楽しむ」ということに大きく貢献しています。

また、LiveStackも電視観望の重要な技術だと思います。もっと具体的に言うと、単に画像をその場で重ね合わせるだけでなく、また画面の平行移動や回転だけで星を合わせるだけでもなく、LiveStack時に星の位置をきちんと認識して画面を歪ませて星を合わせていく技術です。PixInsightやSequatorなどでは後の処理で同様の画面を歪ませての位置合わせはできます。でもその場で毎回やるわけにはいかないので、電視観望のツールにはなり得ません。こういった高度な処理をリアルタイムで行うことで、星像を肥大させずにスタックし、ノイズを減らしていくことができます。さらに言うと、この技術を用いると赤道儀も必要とせず、たとえ経緯台で視野が回転してもきちんと星の位置が合うということです。もっと言うと、ある程度広角にして、見ている間に天体が画面から逃げていかなければ、経緯台さえも必要とせず、固定の三脚だけで星像の肥大を避けスタックしていくことができます。

このような高度な技術はいまのところ私が知る限り、PC上ではSharpCapとASIStudioのみ。私はまだ使っていないですがASIAIRも同様の機能を持っているはずです。最近ではeVscopeも同等の機能を持っているのかもしれません?他には、電視観望用のハードウェアのRevolution Imagerがありますが、こちらはスタック機能は持っていますが、スタック回数を何回かに制限しているだけで、星像を合わせてスタックするような機能は持っていません。

リアルタイムで画像処理に近いような事をして、その場で天体をあぶり出す事でより楽しめるようになり、そう言った意味ではSharpCapは電視観望という分野を切り開いた秀逸なソフトと言うことができるでしょう。

こういった高度な機能はあればもちろんいいのでしょうが、たとえそんな機能がなくても、その場でモニターとかに写して天体がみんなと共有で楽しめたりするならば、もう電視観望の一種と言ってしまっていいのかと思います。これから先、さらに技術が発達して、その場で楽しむことはより簡単になり、手法もどんどん広がっていくことでしょう。電視観望の概念も柔軟に変化していけばいいのかと思います。


まとめ

今回のEOS X5は、元々中古で安価で手に入れたたものです。SharpCapが一眼レフカメラを扱えるようになったことで、使う機会が少なくなってきた中古のカメラに、また一つ大きな可能性が開かれようとしています。

本来SharpCapと一眼レフカメラを繋ぐというのは、撮影時の取り扱いを便利にするというが元々の目的だと思います。それだけではなく、LiveViewモードを明示的に分けて実装してくれるなど、EAA(電視観望)用途として考えると、今回のアップデートは相当なエポックメーキングなのかと思います。

現在はテスト段階なので、本当に初心者が触るとなるとまだ敷居が高くて不安定なところもあります。でもこれは今度どんどん改良されていくことでしょう。このブログも、興味を持った人たちができるだけスムーズに楽しめるように、説明やサポートなどで貢献できていければと思っています。

手持ちのカメラや、安価な中古の一眼レフカメラを利用するなどで、電視観望の敷居が下がり、天文人口の裾野が広がってくれればと思っています。

昨晩とても晴れていたので、SharpCapを使った一眼レフカメラでの電視観望テストの第2段です。


SharpCap3.3β接続確認状況

まずはこれまで私が聞いた可動情報を書いておきます。情報は全てTwitterや本ブログのコメント、個別のやりとりなどです。

(11月21日午後23時55分現在)

Canon

  • EOS 6D (Sam): 動作確認済、LiveStack可能、ミラーアップモードでは動作せず
  • EOS 6D (RAINYさん): 動作確認済、ASCOMドライバーでのLive ViewオプションでCapture Areaがデフォルトでは960X640なることを確認
  • EOS X7i (ぺんぱるさん): 動作確認済、LiveStack可能
  • EOS 6D Mark II (steorraさん): 動作確認済、LiveStack可能
  • EOS R (steorraさん): 動作確認済、LiveStack可能、ミラーレスで初確認
  • EOS Ra (steorraさん): さすがに試すのを躊躇
  • EOS X2 (ソルトさん): 接続してミラーアップはするが、シャッター切れずエラー
  • EOS RP (リュウさん): 動作確認済
  • EOS 7D (kumbenさん): 動作確認済
  • EOS 60D (Sam): 動作確認済、LiveStack可能、ミラーアップモードでは動作せず
  • EOS X5 (Sam): 動作確認済、LiveStack可能、ミラーアップモードでは動作せず
  • EOS M  (薜さん): 動作せず
  • 5D mark II (donchanさん): 動作確認済、LiveStack可能
  • EOS X7 (donchanさん): 動作確認済、LiveStack可能

Nikon
  • D750 (智さん): 動作確認、ミラーアップモードでは動作せず
  • D5000 (あぷらなーとさん): ニコンレガシー使用、FITS書き出し・ライブビュー・ライブスタック・ROIが可能
  • D810 (あぷらなーとさん): 「ニコン」使用、一度本体動作しなくなった、復帰後に動作確認済、FITS書き出し・ライブビュー・ライブスタック・ROIが可能、重い
  • D810a (あぷらなーとさん): さすがに試すのを躊躇
  • D5300 (ソルトさん): 動作せず
  • D50 (智さん): 動作せず
  • D7000 (あぷらなーとさん):  ニコンレガシー使用、FITS書き出し・ライブビュー・ライブスタック・ROIが可能
  • CooLPix B700 (ソルトさん): 動作せず
  • D3300 (あぷらなーとさん):  ニコンレガシー使用、FITS書き出し・ライブビュー・ライブスタック・ROIが可能(SDカード必須)
  • D3100 (あぷらなーとさん):  ニコンレガシー使用、FITS書き出し・ライブビュー・ライブスタック・ROIが可能(SDカード未確認)
  • Z6 (OSAさん): 動作確認済、LiveStack可能、サイレント撮影モード(シャッター動作による振動とシャッター音を出さずに撮影できる)は動かなかった
  • D3 (あぷらなーとさん): ニコンレガシー使用、FITS書き出し・ライブビュー・ライブスタック・ROIが可能
  • D300 (あぷらなーとさん): ニコンレガシー使用、FITS書き出し・ライブビュー・ライブスタック・ROIが可能
  • D90 (あぷらなーとさん): ニコンレガシー使用、FITS書き出し・ライブビュー・ライブスタック・ROIが可能
  • D610 (あぷらなーとさん): 「ニコン」使用、FITS書き出し・ライブビュー・ライブスタック・ROIが可能
  • D810a (あぷらなーとさん): 「ニコン」使用、FITS書き出し・ライブビュー・ライブスタック・ROIが可能、重い

PENTAX
  • K-30 (ソルトさん): 動作確認済
  • K-S2 (ソルトさん): 動作せず
  • K-50 (ソルトさん): 動作確認済
  • KP (薜さん): 動作せず
  • ist D (ソルトさん): 動作確認済
  • K100D (ソルトさん): 動作確認済
  • K-70 (Shinjiさん): 動作確認済、LiveStack可能
  • K-01 (ソルトさん): 動作確認済
  • Pentax K-5IIs (donchanさん) 動作せず
  • Pentax Q-S1 (donchanさん): 動作せず

SONY
  • α7S or α7SII?(HUQさん): 動作せず
  • yα6000(amayama_54): 動作確認済、LiveStack可能

もし上記リストの訂正や、漏れている方で載せておきたい方がいましたら、Twitterかコメントに書いておいてください。上のリストをアップデートしておきます。また公開したくないという方がいましたら、TwitterのDMかコメントに書いてください。後でコメント自身も消しておきます。


さあ、6D電視観望の2回目のテストだ!

一昨晩は台風のせいか風も強かったのですが、昨晩は晴れて、風が吹いた後のこともあり透明度がそこそこ良かったです。でも21時半頃から月が出るので、長時間撮影も気が引けます。なので、まずは21時半まで少し暗いところに行って天の川撮影。これはまた記事にします。結局22時過ぎに自宅に戻って、眼視、惑星、電視観望と選択肢がありましたが、この日はやっぱりまだホットな一眼レフ電視観望です。

今回の目的はとにかく実践で使ってみること。できる限りいろんなところに向けて、これくらいまで見え、これくらいの使用にまで耐えうるとかいうことを示したいと思います。

前回のテストと少し変更したところがあります。まずはレンズですが、前回はNikonの135mm F2.8でしたが、今回はPENTAX 6x7の中判レンズの165mm F2.8です。理由は、周辺減光が顕著で、しかも色によって反応が多少違うようで、結果四隅に行くに従ってひどくなるカブリのようになってしまい、炙り出しが制限されるからです。フラット補正をリアルタイムでやってもいいのですが、いまだにうまく行ったことがなくて、今回も躊躇してしまいました。

もう一つの変更点は、今回Stick PCを使ったことです。前回はSurface PCなので、そこそこ速いですが少し大きいです。普段撮影用に使うStick PCが使えれば、さらにコンパクトにできます。


準備とトラブル

さて、まずは前回の状態の復帰です。機材はシンプルでポン置きでいいので、楽なもんです。レンズを水平にそこそこ北向きになるようにセットして、AZ-GTiでアラインメントを始めます。広角なので1スターアラインメントでもう十分です。計算によると3.65°x2.45°だそうです。これくらいの精度で最初置くだけでターゲットが視野に入ってくるので、まず取りこぼすことがありません。さすがフルサイズセンサーです。

すぐに網状星雲まで入って、画像が取り込めるようになったので、一つ新しいことを試しました。前回の一番大きな問題が、LiveViewモードの間シャッターをずっと「カシャン、カシャン」と切り続けること。6D本体のモニターをオンにすることでシャッターを開けっぱなしにしてかどうできないかです。

IMG_0574
一枚撮りではリモートでカラーバランスを調整できないです。
必要なら本体の方で色を合わせる必要があります。

まずSharpCapのStillモードで撮影開始してないときに、カメラ本体のモニター開始ボタンを押したらシャッターが開いて、SharpCapも落ちたりしないので、このまま行けるか!と期待しました。さらにSharpCapでLiveViewモードにして撮影開始しても音も鳴らずOKかと一瞬思いました。ところが、一枚撮影が終わったらわざわざシャッターを一度閉じて!?またすぐ開いて次の撮影にいくのです。結局各枚各枚の撮影終了時に必ずシャッターを閉じるという機能が働くらしくて、モニターオフにしている時と同じことでした。

さて、次にLiveViewへの移行です。途中SharpCapが落ちることが何度かありました。しかも一度落ちると、SharpCapを立ち上げ直してもASCMOの設定画面に行ってしまい、その後それを繰り返しカメラとの接続ができなくなってしまいました。SharpCapの立ち上げでも、カメラ本体の再起動でも解決しなくて、しばらくはPCの再起動で解決していたのですが、途中からタスクマネージャーで見てみるとSharpCapのゴミプロセスが残っていて、それを消すと再度SharpCapが問題なく立ち上がることに気づきました。

IMG_0573
こんなエラーが出て、これ以降接続できなくなりました。
でも実は反応がものすごく遅くなってるだけで、
分単位で待つと反応したりする時もあります。
SharpCapのゴミプロセスが残っているために起こる現象です。

何度かやっているうちに、LiveStackに行こうとすると必ずSharpCapが落ちることに気づきました。前回とSharpCapのバージョンが違うのではとかも疑ったのですが、それも同じ。違うのはPCだけだということに気付いて、Stick PCから前回のSurface PCに戻しました。すると全く問題なくLiveStackに移行します。というより改めてSurfaceに戻ると、いかにStick PCでのSharpCapの反応が遅かったかに気づきました。少なくとも3.2の普通のCMOSカメラを繋いでいる時まではそんなことは気にならなかったので、今の3.3βと6Dは相当重いことになります。CPUが非力なためなのか、もしくはUSBの接続が遅い可能性もあります。でもUSB2.0って流石に転送速度に差が出るとは思えないので、やはりCPUの違いかなと思ってます。


充実の電視観望フルツアー

さて、これ以降は極めて順調。シャッター回数を節約したいので、15秒露光にしました。ISOは6400です。回った順番に示していきます。

状況はというと、月齢21日の半月以上の大きい月が出ていて、富山の中心の街から少し離れた住宅地です。普通なら決して星雲を見るようないい状況ではないです。そのため、QBPを入れてます。

  • 網状星雲です。赤と緑の色の違いもはっきり見えてます。
IMG_0576
LiveStackになると色バランスをリモートで調整することができるようになります。

  • 小さなM27亜鈴状星雲
IMG_0578
左端にかわいいM27が見えてます(笑)。
面倒だったので真ん中に持ってくのをサボりました。
この前にM57を見ましたが、流石に小さすぎました。
これくらいの大きさの天体だとレンズの焦点距離を伸ばす必要があります。


IMG_0584

拡大するともう少し形もわかりますが、恒星のハロが目立ちます。
レンズのせいです。
赤外起因だとしたらもしかしたらCBPにすると消えるかも。

  • M31アンドロメダ銀河、QBPは銀が苦手かもと思ってましたが、意外にいいかも
IMG_0587
構造も少しわかります。


  • らせん星雲
IMG_0590

  • 北アメリカ星雲一帯、ここまではっきり見えると迫力あります
IMG_0594

  • 白鳥座のサドル付近
IMG_0596
左下に小さく三日月星雲も見えます。

  • M33さんかく座銀河
IMG_0598
かろうじて腕らしきものが見えるくらいでしょうか。


  • カリフォルニア星雲
IMG_0599
月が近くにあるので、かなりカブってます。それでもこれくらい見えました。

  • ハート星雲と胎児星雲
IMG_0604
ここまで見えるとは。
でもかなり炙り出してるので周辺減光が目立ちます。

IMG_0611
でもセンサーの解像度はあるので、
多少拡大してしまえば周辺減光も気にならなくなってきます。

  • エンゼルフィシュ星雲?
IMG_0614
ここらへんはもうネタです。
まだ光度が低いのでほとんど見えません。
かろうじて右上を向く頭がわかるか?

  • のぼり掛けのM42オリオン大星雲と馬頭星雲、バーナードループ?
IMG_0618
これもネタです。黒い影は木の葉っぱです。
左端のカブリの中にバーナードループが淡く見えてます。
昇り立てで高度が低いのでこれくらい。
冬に向かって持って見やすくなるはずです。


M45プレアデス星団も導入したのですが、月が真横にあり、流石にダメでした。


まとめ

午前0時20分くらいから2時くらいまでの1時間40分。夏から冬までの星雲と銀河、もうフルコースです。ここまで見えれば大満足です。

一言で言うと、さすが撮影でも十分な実績がある6Dです。電視観望でも遺憾無く実力を発揮しています。センサーのピクセルサイズがASI294MC Proが4.6μm、6Dが6.3μmなので、一辺で1.4倍くらい大きいのです。1ピクセルの面積が大きければより多くの光子を取り込めるので、根本的に有利です。

かつ同じ焦点距離ならより広い面積を見ることができます。逆に同じ面積を見るならより焦点距離の長いレンズを使うことができるので、より暗い恒星を見ることができるはずです。実際に使ってみての感想は、確実にASI294MC Proよりも迫力があるということです。

その一方、シャッター回数の制限から一枚一枚の露光時間を長くせざるを得ないので、動きは少なくリアルタイム性には欠けます。ただ、移動する時は星の軌跡は写るので、それはみている人にとっては動きを感じるところで、全く動きがないというわけではないです。

さて、最後の画像の記録を見たら2時間近くで365回のシャッターを切っていました。15秒で一回なので、連続なら1分で4枚、1時間で240枚計算です。途中LiveViewモードからStillモードにしたりもしてたので、数的にはまあこんなもんでしょう。メカニカルシャッターの寿命が10万回だとすると、300回位観望回避r区と壊れる計算です。実際タイムラプスでは平気でこれくらいのシャッター回数になるので、15秒露光でのシャッター回数ならまあ許容範囲でしょうか。


今後やりたいこと

まだまだ試すべきことがたくさんあります。ソフト自身はアップデートを待つとして、手持ちでEOS X5があるので、これで電視観望できるかどうか。天体改造なしなので、赤は出にくいはずです。

X5の中古の値段が1万円台中くらいでしょうか。キットレンズ付きで2万ちょいです。これで本格的な電視観望が簡単にできるなら、裾野が広がりそうです。

あと、SharpCapからのプレートソルブを試してみたいです。これで導入が簡単になるかも。うまくいったらAZ-GTiなしで、StarSense ExplorerみたいなことがPCを使って実現しないかと思っています。そうするとハードは三脚と雲台とカメラとレンズ(とPC)だけで、ほぼ一般的な一眼レフカメラセットになるので、さらに敷居が下がるかもしれません。


第2回目のリモート電視観望のZoom中継。すでにシベットさんが詳細を書いてくれてますが、その時の様を私も少しだけ。


シベットさんとのZoom接続まで

始まりは2度目のリモート電視観望の記事でした。



コメントのところにシベット さんから「次回の中継に参加したいがTwitterアカウント持っていないので、どうしたらいいのか」という相談が入っていたのです。

その後、向こうのブログにメールアドレスを知らせたりして連絡は取れる状態になったのですが、結局シベットさんもTwitter登録したとの連絡が昨日の夕方頃にありました。「じゃあ、今からZoomのテストしてみますか?」ということになり、19時くらいでしょうか、会議室を開いておいたらうまく接続できたようで、無事に会議室に入ってきてくれました。でもその時はマイクがないPCで繋いだので、結局最初は携帯電話で話しながら、あ、iPhoneでも入れるのではと気付いて一旦切ってまた待ちます。その後すぐに、無事にiPhoneのマイクとカメラでやりとりができました。

Zoomはここら辺の臨機応変さと、初めての人でもゲストとして繋ぐだけならアカウントを作る必要もないですし、アドレスワンクリックでアプリも勝手にインストールされるで、ほとんど困らずに使えるところがいいですね。その後、シベットさんもZoomのアカウント作ったと言っていました。ただし無料アカウントは3人以上だと40分までの制限があるので注意です。

接続の確認はできたので、一旦機材の準備をするとのことで、23時に再びZoomに入ることを約束して、一旦終了。


M51のテスト

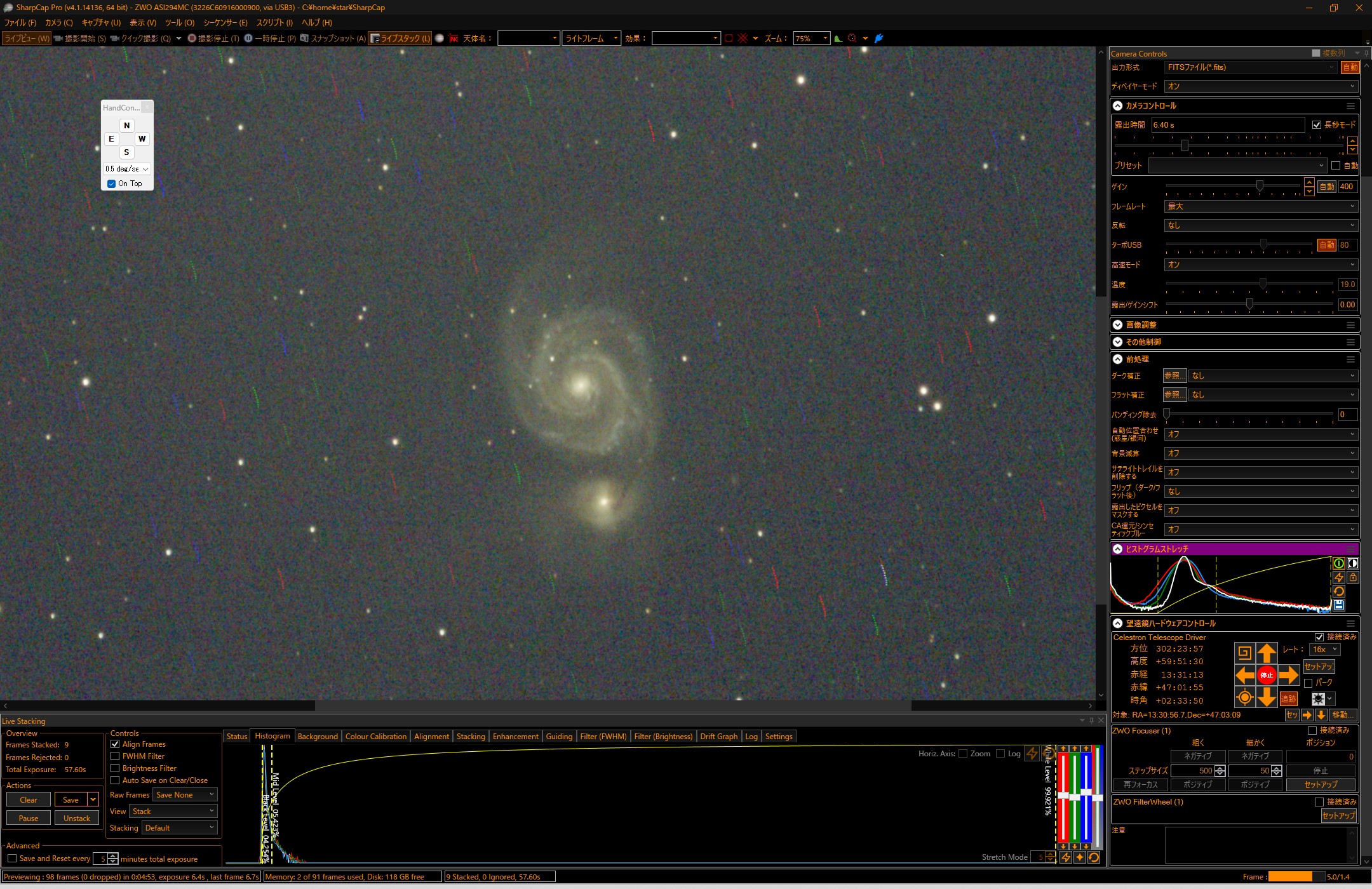

私はその後、前回の記事の月の残りの撮影と、TSA-120でM51のテストを少しだけしました。まだ未処理で記事にもしていないのすが、この間ASI178MCで撮ったM51があって、それとPowerMATEで4倍にしてASI294MC Proで撮影するのを比較したかったのです。

でもPowerMATEによる4倍の拡大は、明るさで16分の1になることを意味し、さすがに淡い系外銀河ではあえなく撃沈。PowerMATEを抜いて、ASI294MCで常温でテストで1枚だけ撮りました。LiveStackでわずか190秒の露光なので見るまでもないのですが、小さいながらも一応形だけはわかるようです。

Stack_21_17_47_16bits_15frames_192s

でも前回書きましたが、やはり焦点距離900mmではM51は少し小さいので多分VISACで挑戦することになると思います。


再びZoomで

そのあと、Zoom中継に備えて広帯域電視観望の準備。昨晩のテストと同じく、105mm/F2.4をF2,8にしてASI294MCをつけます。準備完了のことにシベット さんが再び入ってきました。今度はマイクつきのPCにしたとのことで、声も普通に入ってきます。ただ、ビデオ映像が少し暗かったので、部屋が暗いかカメラの感度があまりよくないかと思います。私はMacですが、特段明るい部屋でもないのにシベットの映像と比べるとだいぶん明るさに差があるので、ここら辺はカメラによるのかと思います。

シベット さんの方の画面の共有とかもテストをして、大体の操作ができそうになったので、23時半頃でしょうか、Twitterで他の人も呼びかけましょうかということになり、シベットさんTwitter開始記念と銘打ってアナウンスしました。


結局夜中の天文談義に

遅い時間にもかかわらず、結局7人の方が参加してくれました。前回から同じく参加してくれた方もいますし、新規ではM&Mさん、だぼ君と、nabeさんでしょうか。他にもうお一方参加してくれた方がいたのですが、マイクがうまく繋げないようで、結局お話しすることができませんでした。これに懲りずに、もし機会がありましたらぜひともまたおつなぎください。


23時半だとまだ天の川も登ってこなくて、いまいち面白みにかけます。私の電視観望も透明度が悪いせいかあまりパッとしませんでした。その合間に、お互い初めましての方も、顔を見るのも初めての方も多いので、自己紹介とかも進みます。私にとっても何人か初めましての人もいましたが、Twitterとかブログでは知っている人たちなので、あまり初めましての気もしません。

広帯域のがパッとしない中、シベットさんが画面共有してくれて、1000mmとか400mmで電視観望して中継してくれます。nagahiroさんも天文部でZoom中継をやったみたいで、その時の写真を見せてくれたりもしました。

私がレンズを直すとかで、ちょっと外に様子を見に行った時には、皆さんでいろいろ話してくれていたみたいですが「パパがいないのに、なんか他の人の声でうるさかった」と後から妻に文句を言われました。スピーカーもマイクもオンにしっぱなしで外に行ってしまったがまずかったです。ホストなしでも勝手に会議が盛り上がるのが、天文仲間のいいところでしょうか。

0時半頃になると流石に天の川も昇ってきて、見栄えも良くなります。やはり105mmくらいの短焦点レンズだとかなり大きな構造の天体でないと楽しめないです。M13も見てみましたが、まあこんなもん

Stack_23_00_31_16bits_29frames_186s

拡大してもこれくらい。

Stack_23_00_31_16bits_29frames_186s_cut

構成が肥大化しますし、球状星団の魅力の細かい星もわからないので、一応星団と見分けはつくけどぜんぜんおもしろくないです。

会話ならではの裏話も飛び交ったり、まあ楽しいものです。シベットさんが星まつりでの会話みたいと表現していましたが、まさにそんな感じかもしれません。

結局この日も深夜1時頃まで話は続きました。K君のおやすみなさいがなければまだまだ続いたかもしれません。まだ平日で次の日も仕事の方もいるはずなのに、遅くまでお付き合いくださり、本当にありがとうございました。やはり広域電視観望は天の川があった方が楽しいので、早い時間に中継するならもう少し時期が来てからにしようと思います。今の季節はもう少し焦点距離を長くして、やはりまだ春の銀河祭りでしょうか。自宅からでも十分に見えるので、これもまたやってみたいと思います。


その後

Zoomの話はここまでですが、その後少しだけレンズを変えて試してみました。使ったのはPENTAXの165mm/F2.8です。一例ですが、北アメリカ星雲です。

IMG_9957

一見きれいに見えていますが、一つ問題点に気づきました。

よく見ると恒星に、左が赤、右が青のハロが出ています。原因はすぐにわかりました。ZWO社製のCanonレンズとASIカメラの接続アダプターが昔のタイプでガタガタなのです。PENTAXレンズは重いので、自重でアダプターとレンズの間に隙間が結構空いてしまいます。さすがにこれだと辛いので、アダプターのところにパーマセルテープとかを挟み込んでガタガタしないようにします。

でもカメラレンズはやはり拡大すると星像がどうしてもぼやけてしまいます。レンズの枚数が多いから仕方ないのでしょうか?私は高級レンズと言われているものは持っていないのですが、いいレンズだとカメラレンズでも拡大しても星像肥大は抑えられるものなのでしょうか?こうやってみると、元々電視観望に使っていたFS-60CBはとても優秀です。拡大しても星像肥大が気になることはあまりなく、M57とかもきれいにみえます。今のカメラレンズをあと2倍程度焦点距離を長くしただけでM57がきれいに見えるようになるとは、やはりとても思えません。うーん、FS-60CBにレデューサーをつけるか、もっと短い焦点距離の性能をいいのを探すか。もうBORGくらいしかないですかね?


週末の土曜日、天気がいいので撮影してたんですが、あまりに風が強くて途中で断念。その代わりに、一昨晩に試したリモート電視観望をさらにブラッシュアップしてみました。ただしこの日は中継は無しです。色々調整しながらやりたかったのと、さすがに二晩連続中継だとヘビー過ぎます。


前回の反省と、今回試したいこと

今回一番試したかったことは広域電視観望でのLiveStackです。原因は亜鈴状星雲M27がほとんと全く見えなかったこと。小さすぎるのもありますが、ノイジーだったのでLiveStackでもう少しノイズが減れば形くらいはわかったかなというものです。でもなぜか広角でのSharpCapでのLiveStackが全くうまくいきませんでした。

原因はStickPCが非力すぎたかもというのと、収差の多いレンズだったので星像が崩れて星として認識されなかった可能性が高いです。また、広角すぎたのも原因の一つかと思いましたが、ROIで画面を区切ってLiveStackしようとしてもできなかったので、広角なことが直接の原因ではない気がします。もしかしたら複合原因の可能性もあります。

というわけで今回のLiveStack実現のための改善点は
  • PCをハイスペックなものに交換。太陽撮影とかにも使っているSurface pro 7を投入します。可搬性は少し悪くなりますが、性能的には問題ないはずです。
  • もう一つは、レンズをPENTAXの6x7の105mm/F2.4に交換
です。よく考えたら、広域電視観望のLiveStackってこれまだやったことがありません。どれくらい改善されるか楽しみでもあります。

さてこのPENTAXの105mm、収差はそこまでよくはないですが、前回のNIKKOR50mmよりは遥かにマシです。というか、明るいレンズを試してくても手持ちで明るいレンズがあまりなくて、これは私が持っているレンズの中でもF3を切っている数少ないレンズの一つになります。あと手持ちの明るいレンズといえばNIKKOR35mm/F1.4、Nikkon135mm/F2.8、PENTAX 165mm/F2.8くらいですが、35mmはさすがに収差大きすぎ、あとは100をずっと超えることになってしまいます。50mmからあまり離れたくないので、今回の105mm/F2.4くらいが適当かというところです。でもこの焦点距離を倍にしたことは次の改善点と合わせて結構当たりでした。


広角時の簡単な初期アラインメント

もう一つの改善点は、
  • AZ-GTiできちんと初期アラインメントをして、自動導入と自動追尾をできるようにした
ことです。これは手間の割にかなり効果が大きかったので詳しく書きます。

そもそも、前回のコンセプトは場所も方向も気にしない「ポン置き」でした。初期アラインメントはこのポン置きを崩してしまうために避けていたのですが、今回のように広角の場合には、初期アラインメントがものすごく簡単であることに気づきました。

まず一つ目の手間は、一番最初に鏡筒をそこそこ北向きに、そこそこ水平におかなければいけないこと。ポイントは「そこそこ」です。ポン置きから考えるとたいそうな手間に思えますが、はっきり言ってかなり適当でいいです。105mmレンズでフォーサーズ相当のASI294MC Proなら計算すると画角は10度近くあるわけです。方角も水平度も10度くらいの精度で置けばいいのなら、まあ相当適当でいいでしょう。

初期アラインメントは水平が取れていない場合は「ツースターアラインメント」がいいでしょう。アラインメントの過程で水平のズレを補正してくれます。その際、明るい星を2つ選びます。今回はベガとアークトゥルス。初期アラインメントで一番難しいのが、見ている画面内に対象天体が入ってこない場合。特に焦点距離の長い鏡筒を使う場合によくあります。でも今回は焦点距離105mmで相当広角なため、余程適当に向きを置いていない限り、初期アラインメント時に一発で画面の中に入ってきます。ベガなんか一番明るい星なので、すぐにわかります。

この状態でPCの画面を見ながら、対象天体が真ん中に来るようにアランメントを2回とります。その後、対象の天体を自動導入してみると、かなりの精度で導入できます。というよりも、広角での自動導入なのであまり精度がなくても、きちんと真ん中に来てしまうと言った方がいいかもしれません。

さらにもう一つ、途中でSynScan Proで矢印ボタンでマニュアルで方向を適当にずらしても、AZ-GTiの中に現在の位置が記憶されているので、次の自動導入時もきちんと対象天体を間違えずに導入します。なので、前回やったリモートでモーターだけを使ってマニュアルで自分で天体を探すということも併用できるわけです。どれだけ好きに動かして迷ったとしても、そのまますぐに自動導入で位置確認することができるわけです。


実際のリモート電視観望

焦点距離が前回から比べて倍なので、より暗い星まで見えますが、逆に見える範囲は狭くなり、どこを見ているのかわかりにくくなります。でも今回は自動導入があるので、基本的に迷うことはありません。迷ってもまた自動導入ですぐに位置を特定することができます。これは思った以上に便利でした。中継の時に迷いながら探すのも臨場感があって楽しいですのが、いざという時に戻ったり次の天体に移動することができるのは安心感があります。

では実際に自動導入をして画面に天体を入れてみましょう。まずは手始めは、建物からのぼるM8干潟星雲。建物からのぼる「月」とかではありません。繰り返しますが建物から上る「星雲」です。
IMG_9916
画面のほぼ真ん中にM8がきているのがわかると思います。自動導入の位置精度はこれくらいなので、十分だとわかると思います。この画面はまだLiveStack無し。1.6秒露光の一発撮りなので、建物も木もぶれていません。

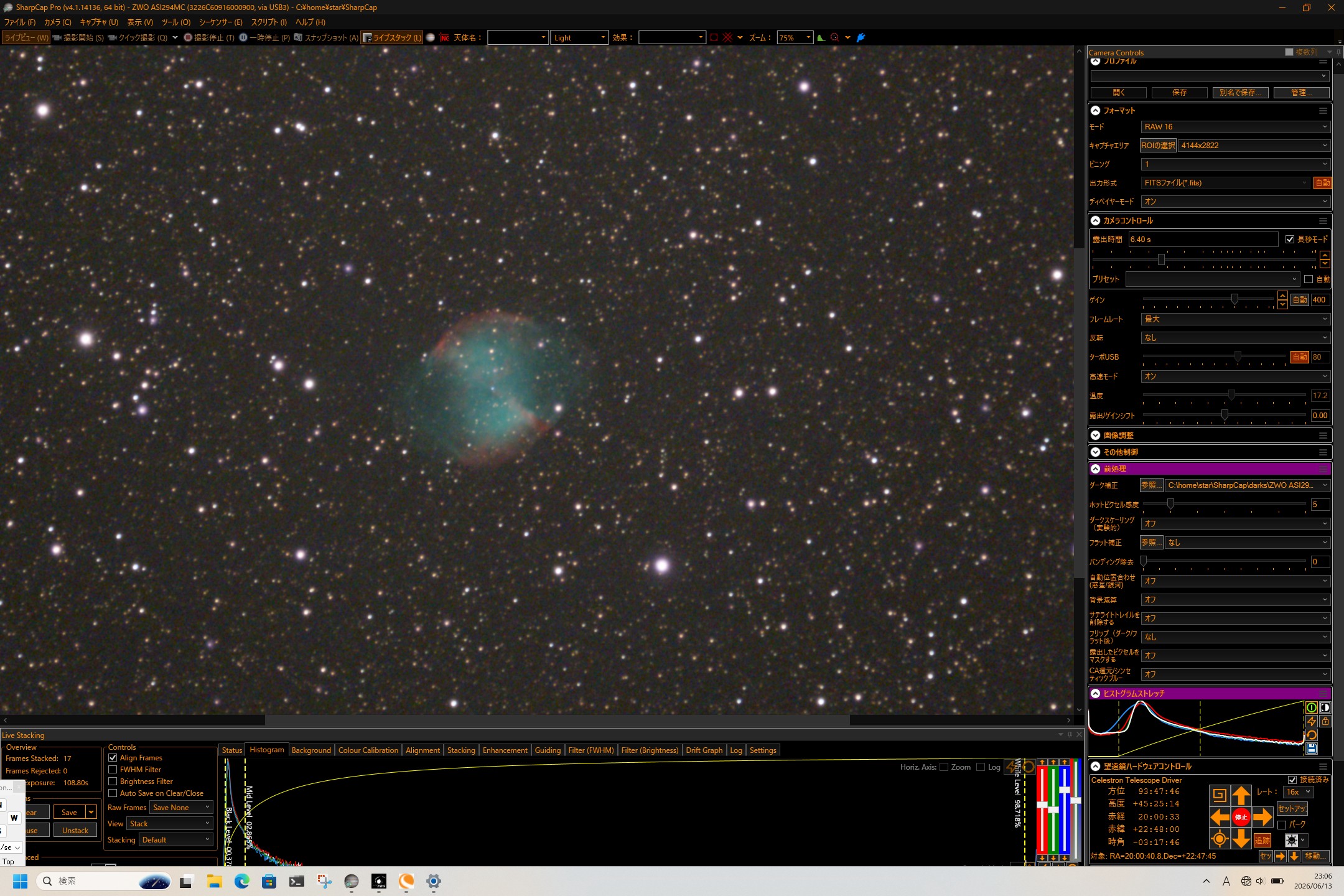

次は昨日見えなかったM27です。LiveStackを使ってノイズを減らしますが、今回はLiveStackも全く問題なくうまくいきました。でもPCがパワーアップしたからなのか、レンズの収差が緩和されて製造が良くなったからなのかは特定できていません。
IMG_9919
M27ですが、それでも小さいので見やすいように少し拡大しています。見え方は前回よりは多少マシで、形もなんとかわかりますが、やはりまだ焦点距離不足です。というよりはしょせんカメラレンズ、強拡大すると星がどうしても肥大化されて見えてしまいます。


あ、一応ネタとしてM57も見せますか。
IMG_9921
真ん中少し下の緑の明るいのがM57です。でも恒星に赤ハロが出ているのとほとんど見分けがつきません。さすがにもう少し焦点距離が必要です。

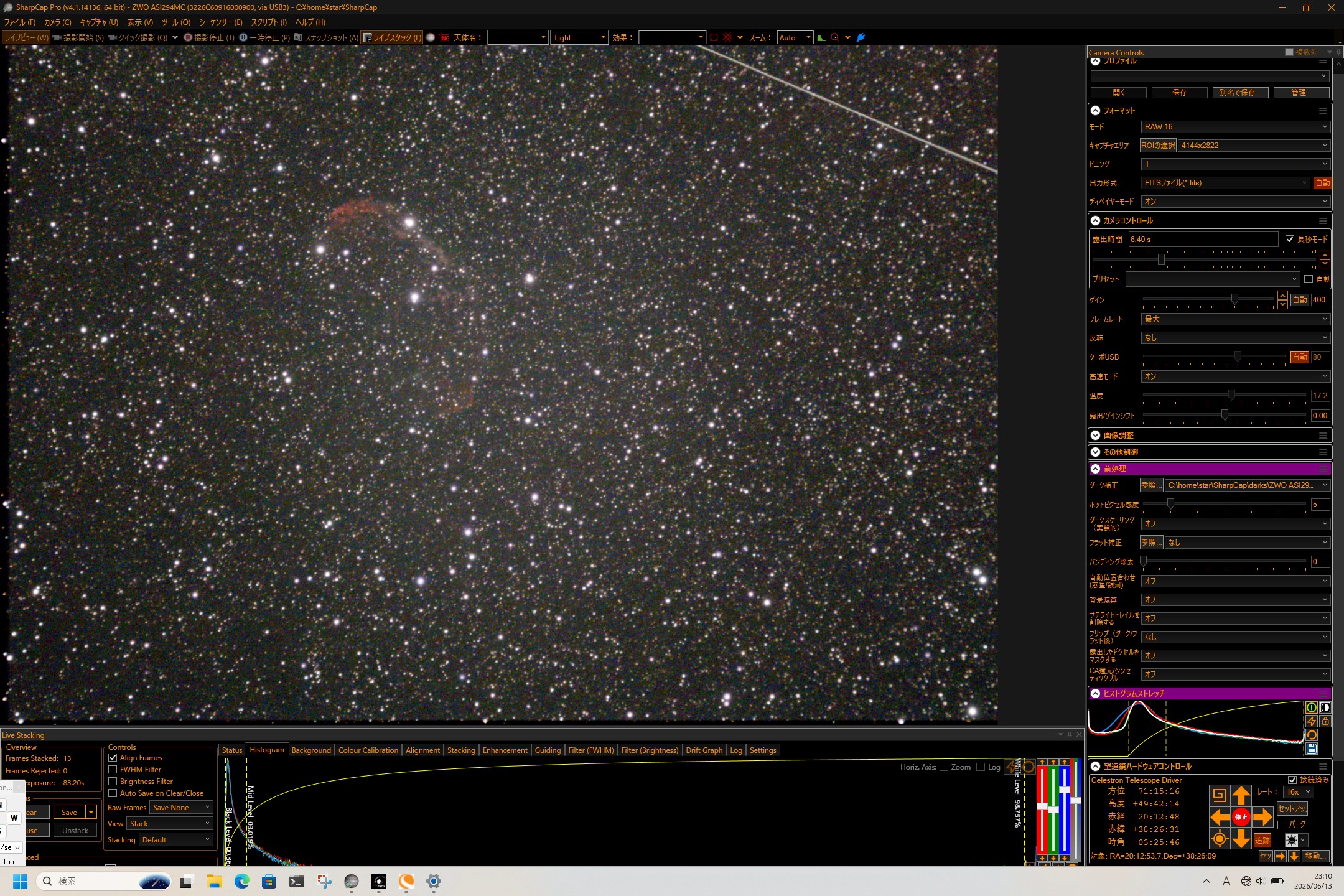

気を取り直して、次はサドルから少し東方向です。これは三日月星雲で自動導入しています。わかりにくいかもしれませんが、ど真ん中に写っているのが三日月星雲です。画像をクリックして、さらに拡大すると多分わかります。これもLiveStackありです。
IMG_9935


サドルからマニュアルで少し北に寄ったところ。真ん中より少し右下に見えるのがサドルです。
IMG_9936
これもLiveStackあり。左側の淡いところがどこまで見えるか試したのですが、驚くほどよく見えています。この後はまた自動導入に戻りました。

アンタレス周辺ですが、ここら辺が今回のシステムの限界でしょうか。赤と黄色は辛うじてわかるものの、青が(なんかモヤッとしている気もしますが)相当微妙です。
IMG_9926
青色はQBPの苦手とする色の一つなので、青だけヒストグラムで補強するような機能があるといいのですが、今のところリアルタイムではできません。


今回のハイライトでしょうか、屋根から上る北アメリカ星雲。自分の家の屋根なのですが、こんなのが家の中から見えるわけです。臨場感がないわけがありません。

IMG_9940


最後は再び干潟星雲とか、天の川中心部です。今度はLiveStackしています。本当にLiveStackさまさまですが、まあよく見えること。

IMG_9946


今回の問題点とまとめ

前回のシステムから少しの変更でしたが、見え方は相当変わりました。もちろん、そもそものASI294MC Proの感度が素晴らしいのと、光害地でも劇的な見え方の改善を提供してくれるQBP(Quad Band Pass)フィルターの性能があってのことです。

今回、広帯域電視観望で初めて試したLiveStackですが、やはりものすごいです。改めてその威力を実感しました。その一方、きれいな画面を見せようとすると露光時間が長く(今回は最長12.8秒)なり、さらにノイズが緩和されるまでスタックを重ねると、どうしても見栄えが良くなるまで時間がかかってしまいます。ただ、中継の時などでも実際にはそこまで頻繁に移動するわけではないです。中継で話しながら見せることになるので、話している時間でLiveStackをするとちょうどいいのかと思います。画面の移動の時は逆にリアルタイム性を出すために、露光時間を短くしたりして星の軌跡を出したりします。中継ではその辺りの作業の様子も全部見せることができるので、電視観望の技術交換にもなるかと思います。

また、今回AZ-GTiの自動導入を使ったのですが、広域電視観望でも自動導入は使った方が圧倒的にいいです。広角レンズとカメラなら、初期アラインメントで「必ず」ターゲット天体が画角に入ってきます。ベガとか明るい星を選んでおけば画面で確実にどれた対象天体かすぐにわかります。なので初期アラインメントの手間はほとんどかかりません。そしてその後の快適さが半端ないです。

レンズに関しては前回のNIKKOR50mmよりは星像はかなりマシで、自動導入もあるので今回の105mmの焦点距離でも、画角の狭さで今いる位置に迷うことはまずありません。その一方、まだ恒星周りを見ると赤ハロが目立ちます。これはピントが少し甘かったかもしれません。また、炙り出した時に出る明るい星の周りの白い大きなハロ。これは一段絞って2.8にした方がいいのかもしれません。


今後のこと

まだ多少の改善すべき点はありますが、夏の天の川がこれだけ見えるなら相当楽しいです。また時間のある時にZoomを使って中継してみたいと思います。前回参加できなかった方も、次回はよかったらぜひ参加してみてください。

ただ、天の川を見ようとするとまだこの時期は遅い時間からになってしまいます。最初はまだあまりたくさんの人数だとトラブってしまうかもしれないので、もう一回くらい遅い時間に始めるかもしれません。あ、でもこれから月が出てくるんですよね。まあ、月がある時にどれだけ見えるか試すのもいいテストになるのかもしれません。

一方、なかなか遠征などができないこの時期に中継してみなさんと繋がりたいという気持ちもあります。その場合は天の川にこだわらず、話が中心になるんでしょうか。

あと、今回の騒動が落ち着いたらいつか観望会でこのシステムを稼働させて、できるなら科学館とかのもっも街中で天の川を子供たちに見せてあげれたらと思います。

このページのトップヘ
