今週は週末に近づくにつれ、どんどん晴れてきました。透明度も良さそうです。少し月が沈むのが遅いですが、久しぶりの気合の入った撮影です。


久しぶりに気合を入れて準備

木曜の夜、仕事が終わってから少し撮影しようと準備したらすぐに曇って仕方なく撤収。しばらくして寝る直前に空を見たら快晴で、すごい透明度でした。でも次の日仕事もあるので、泣く泣く諦めることに。

金曜の夜も晴れてそうです。この日も昼間の立山を見る限り透明度はまだ良さそう。せっかく透明度がいいので、たまには暗いところに行こうと、機材を準備して車に荷物を積み込みました。と言っても、前回田んぼに映る天の川を撮ったところ。通勤途中を一本外れて山の上に向ったくらいで、自宅からも20分くらいの近距離です。

ターゲットはアンタレス付近です。焦点距離の短いカメラレンズにするか、FS-60CB+レデューサーにするか迷いました。2年前に同じ場所を撮影した時にはまだレデューサーも持っていなくて、フラットナーも旧タイプのもので撮影していました。まずは少し視野を広げた状態で撮ってみようと、FS-60CB+レデューサーを選びました。うまくいったら、いつかもう少し短い焦点距離のカメラレンズで少し広い視野で撮ってみようと思います。

IMG_0184
TSA-120用に用意したガイド鏡もつけたら、結構禍々しい機器になってしまいました。

このレデューサーをつけると、短いアダプターを外さないとピントが出ません。短いアダプターのところを鏡筒リングで固定していたので、それができなくなり、カメラ回転アダプターを内側に入れ込みその外につけたレデューサーを鏡筒アダプターで固定しなくてはいけません。暗いところでこれをやると難しいので、明るいうちにカメラの角度も含めて変更、調整しておくことがコツです。

月がしばらく明るいので出発までに少し仮眠をとります。22時頃、空を見ると少し雲がありますが、昨日のように途中から晴れることも十分あるのでとりあえず出発です。


自宅外での撮影でトラブル続出

現場に到着しましたが、月のある西方向は晴れ。でも肝心の東から南にかけて厚くはないですが雲がかかっています。少し迷いましたが、とりあえず設置を始めます。運良く設置途中からどんどん晴れてきて、全面快晴になりました。

ところが撮影準備の間、いくつかトラブルがあり撮影開始時間が結構ギリギリになってしまいました。
  1. 最近撮影用PCで活躍しているSurfaceでSharpCapのPolar Alignで極軸を取ります。N.I.N.Aで一眼レフカメラでまだ撮影したことがなかったので、今回挑戦しようと接続までしましたが、温度情報が読み取れなさそうなことに気づき諦めました。
  2. 仕方ないのでBackYard EOSに移ろうとしたら、SurfaceにはBackYard EOSがインストールされていないことに現場で気づき、急遽Stick PCに変更。
  3. Stick PCに交換し、BackYard EOSを立ち上げても、なぜかカメラを認識せず。BackYard EOSを再起動したり、PCを再起動したりで、気づいたのはUSBケーブルがまだSurfaceにつながったままだったこと。これだけで20分くらいロスしました。
  4. そのころにはアンタレスが南中を超え始めていたので、赤道儀を反転させたのですが、その後StickPCがネットワークに繋がらなくなりました。StickPCはモニターがないので、ネットワークに繋がってないと画面を見ることもできないのです。外に出た時はELECOMの小型ルーターを持っていっているのですが、とりあえず原因がわからず、PCを再起動してだめ、ルーターを再起動してやっとつながりました。これで10分くらいのロス。
結局トラブルだけで40分位のロスがあり、やっと撮影を始めたのが月が沈んだ30分くらい後の午前1時少し前でした。

でもその後は順調そのもの。以前この領域の長時間撮影で縞ノイズに悩まされたので、今回はPHD2でガイドしながら、BackYard EOSと組み合わせてディザー撮影をします。FS-60CBに0.72倍のレデューサーをつけるので、焦点距離は255mmでF4.3程度になりかなり明るくなります。なので、ISO800で露光時間180秒としました。

IMG_0177

風が多少強かったですが、CGEM IIに軽い鏡筒を載せているだけなので、多少ガイド信号は揺れますがこの短い焦点距離では問題にならないでしょう。一枚撮りでもすでに色が出ていますし、暗黒帯の暗い部分も見えています。期待できそうです。

IMG_0178

薄明までの2時間少し、意外にもちょっと寒いので基本的に車の中で待機です。その間にTwitterに投稿したり、ちょくちょく外に出て久しぶりの濃い天の川を満喫したりと、少し眠気もありましたが、すぐに時間が経ってしまいました。結局撮影できたのは1時間半分くらい。ディザーがそれぞれ1分くらいかかるので、少しもったいなかったです。途中、マニュアルで数枚に1回だけディザーするようにしました。

あ、そうえいば撮影中、なんでも名前解決の問題か何かでずっと天リフ接続できなくなっていて寂しかったです。普段いかに天リフを見ているか実感できました。

薄明開始の午前3時頃、実際に少し明るくなってきたのがわかり、ダウンロードされた画面を見ても背景の明るさが変わってきたので、ここで撤収としました。夏至の近くだと薄明までいてもまだ時間が早いので、寝る時間があるのがいいですね。片付け後すぐに車を走らせ、午前4時頃には自宅に到着し、そのまま寝てしまいました。

次の日、フラットとダークを撮影して画像処理です。フラットは昼間の自然光を利用して100枚ほど撮影しました。ダークは冷蔵庫と冷凍庫を利用して温度を調節しながら撮影。89枚撮影して、適当な温度に入った34枚を使いました。


画像処理

画像処理はいつものPixInsightで、今回はWeightedBatchPreprocessingを使ってみました。出始めの時に少し使いましたが、あまり変化がわからずその後はBatchPreprocessingでした。NiwaさんのブログでWeightedBatchPreprocessingについて詳しく解説されていたので、久しぶりに使ってみました。と言っても比較とかまではしていないのでただ使っただけです。

撮影したライトフレームは35枚で、全て使うことができました。あとは新たに撮影したフラット、ダークフレーム、使い回しのバイアスを使います。後はいつものStarNet++で分離してPhotoshopで処理です。今回は細部を残したかったのでDeNoise AIは無しです。


masterLight_EXPTIME_181_5_DBE_PCC_DBE_AS_all_PS8_cut

  • 撮影日: 2020年5月30日0時47分-3時11分
  • 撮影場所: 富山県富山市小糸
  • 鏡筒: FS-60CB+0.72倍専用レデューサー(合計焦点距離255mm)
  • 赤道儀: Celestron CGEM II
  • カメラ:  Canon EOS 6D(HKIR改造, ISO800, RAW)
  • ガイド: PHD2 + f=120mmガイド鏡 + ASI178MCによるディザリング
  • 撮影: BackYard EOS、露光時間180秒x35枚 = 1時間45分
  • 画像処理: PixInsight、StarNet++、Photoshop CC

透明度など条件が良かったこともあり、1時間半程度の露光時間でしたが、色もそこそこ出てるのでまあ満足です。暗黒帯もきれいに出ています。今回、思うところがあり、少し派手目にしてみましたがどうでしょうか?

反省点を挙げるなら、青と黄色はいいのですが、まだ赤の諧調が乏しいです。特に下の方の広い赤の領域はもう少し時間をかけたいところでしょうか。

Annotationです。少し文字を大きくして見やすくしてみました。あと今回気付いたのですが、文字の大きさとか変えて再度レンダリングすると、前の文字が残ってしまうようです。その場合、一度ImageSolveからやり直すとリセットされて、前の文字は出てこなくなります。

masterLight_EXPTIME_181_5_DBE_PCC_DBE_AS_all_PS8_cut_Annotated



ちなみに、2年前のものがこれです。

light_BINNING_1_integration_DBE_ABE_color_cut

この日も透明度は悪くない日でした。露光時間が51分で少し短いですが、あとの違いはレデューサーだけです。あ、ディーザーもやってなかったですね。やはり2年の間に色々と進化していると思います。この次の週に3時間撮影したのですが、

light_BINNING_1_integration_DBE_min_color_stretch_ps_cut

縞ノイズが酷くてあまりうまくいかなくて、その後、昨年は天気がよくなかったりとかで、なかなかチャンスがありませんでした。2年越しでディザーもできて縞ノイズも克服できて、やっとそこそこ満足です。


まとめ

自宅外での星雲撮影は久しぶりでした。特にこれだけカラフルな領域はフィルターがなかなか使えないので、やはり暗いところはいいです。天気も良く、透明度が良くて、月もなくて、次の日休みでとなると、年間でも何日もあるかどうか。まだやっと自粛ムードが解けたくらいで、遠征とまでは行きませんが、近征でもこれだけ色が出れば悪くない環境です。まあ、田舎暮らしの数少ないいいところでしょうか。




先日テストした、シュミットさんからお借りしているEVOSTAR 72EDですが、簡易星雲撮影ということで、カメラに1/1.8インチというセンサー面積の小さいASI178MCを使い、星像が綺麗な中心像を主に使った例を示しました。




コメントの中で、APS-Cやフルサイズ面積の星像もみたいというリクエストがありました。天気もあまりチャンスがなく、トラブルなどもありなかなか進展していませんでしたが、やっとまともに検証できたので結果を示したいと思います。


一眼レフカメラの取り付け

72EDには2インチアイピース口が標準となります。基本的には他のアダプターなどは付属していないので、一眼レフカメラを取り付けために、いくつかのアダプターをあらかじめ準備しておく必要があります。

まずは、EVOSTAR 72EDの販売ページに行ってみます。



そこに色々なオプションパーツへのリンクが張ってあります。この中で必要なものを挙げていきます。

とりあえずはカメラ接続だけなら2インチの延長等を兼ねたM42への変換アダプター



が必要になります。これがあればあとはカメラメーカーごとに対応したT2マウントアダプターがあれば、手持ちの一眼レフカメラに直接接続できます。




撮影だけの場合は上記のものでいいのですが、普通は31.7mmサイズのアイピースも使うと思いますので、上記の代わりに別のM42ネジになっていないタイプの2インチ延長筒と、2インチから1.25インチの変換アダプターにしておいた方がいいかもしれません。





この場合、カメラを取り付けるにはさらに2インチスリーブとM42ネジへの変換アダプターが必要になります。



実はカメラを鏡筒に取り付けるだけなら、2インチスリーブとM42ネジへの変換アダプターだけでもいいのですが、フォーカサーの伸びに限界があるためピントが出ません。そのため実際には延長筒は必須になります。

私は今回は後者のタイプでカメラを接続しています。後者の場合もT2マウントアダプターが必要なのは、前者と同様です。

実際に接続した場合、下の写真のようになります。

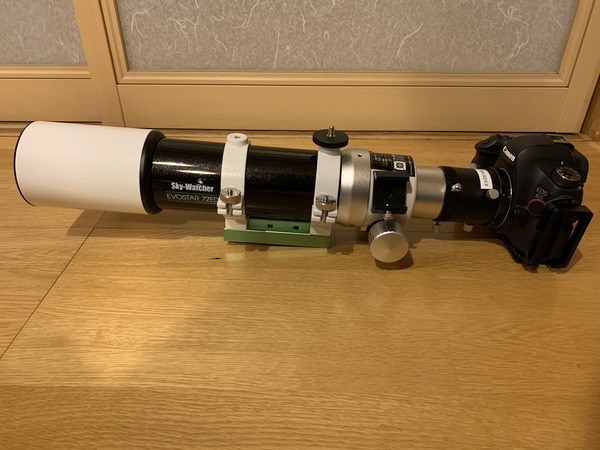

IMG_9649

惜しむらくは、鏡筒バンドを取り付けることのできる位置が限られているので、一眼レフカメラを取り付けるとどうしても後ろが重くなりがちになってしまうことです。赤道儀などに取り付ける際はバランスに注意が必要です。


72ED用、専用レデューサー

前回の評価記事のコメントの一つに「レデューサーの性能も見たい」と言うようなコメントがありました。でも今回お借りしたのは鏡筒だけで、レデューサーは無いんですよね。

と・こ・ろ・が、前回の記事を見てシュミットさんが、な、なんと、レデューサーも評価用のサンプルがたまたまあるとのことで、貸してくれることになりました。これで俄然撮影の方もやる気になってきます。

ジャンジャカジャーン!とうとう専用レデューサー到着でーす。

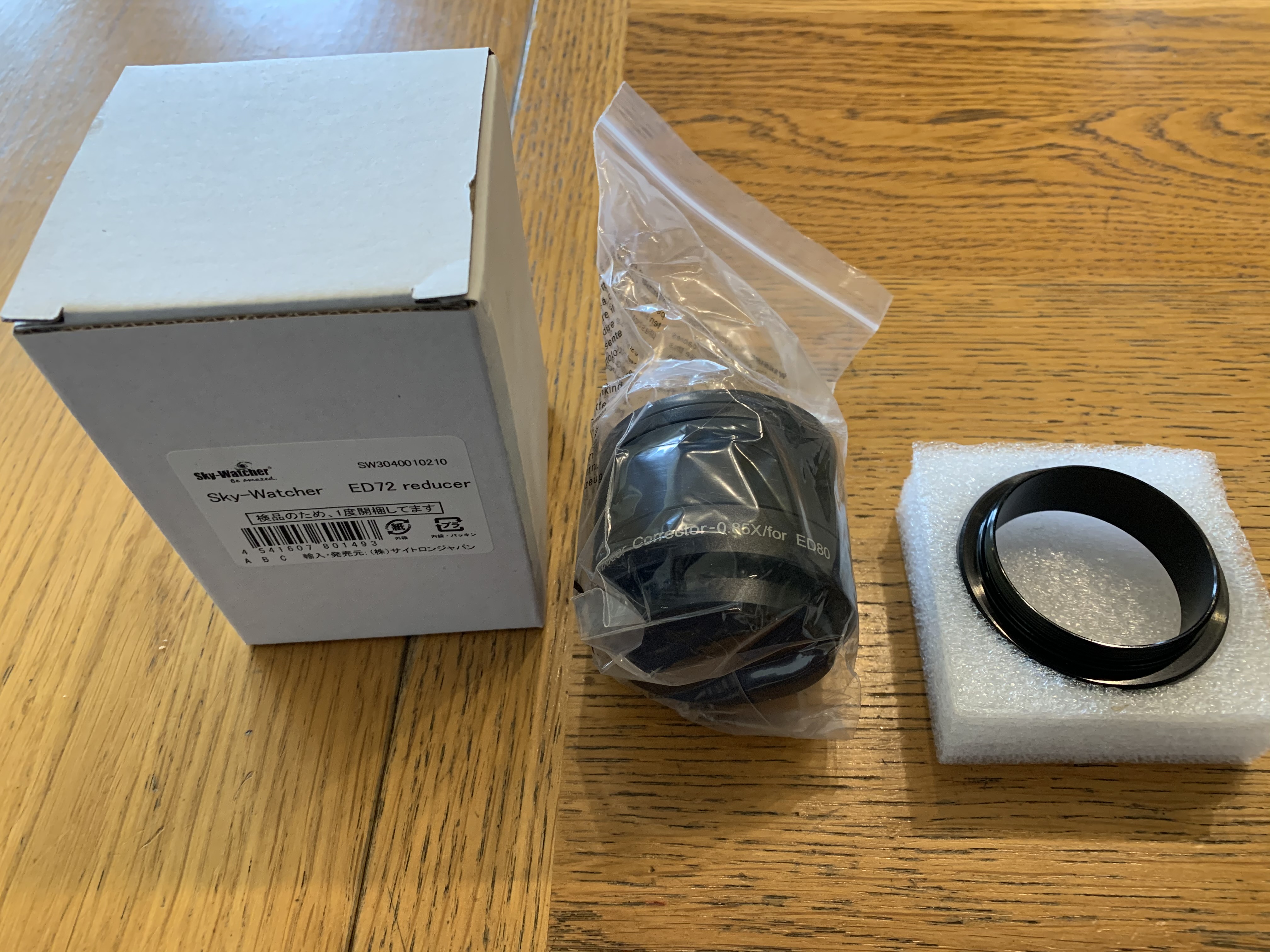

IMG_9499




「焦点距離を0.85倍に縮小し(焦点距離357mm 口径比4.9)、視野周辺の星像を改善する」とのことなので期待大です。定価は40,975円(税込)ですが、今ホームページを見ると20%オフになっていて税込 32,780円になっていました。鏡筒の値段が税込 47,300円なので、決して安いものではありませんが、価値があるかどうかは後の実際の画像を見て判断してみてください。


専用レデューサーの実際の取り付け

レデューサーの取り付けは、中にマニュアルが入っているので迷うことはないかと思います。ただ、日本語になっていないので少しわかりにくいかもしれません。簡単にですがここで解説しておきます。

まず、付属の2インチスリーブを回して取り外し、代わりにレデューサーに付属のアダプターリングを取り付けます。レデューサー本体の前後のキャップを回して外し、そのアダプターリングに直接取り付けるだけです。

IMG_9505


(お詫び: 初出記事にレデューサーのネジ径に間違いがありました。レデューサーのカメラ側の接続ネジはM48径が正しいです。ご迷惑をおかけしました。)

次にカメラ用アダプターの接続ですが、ここで問題が発生しました。レデューサーのカメラ側のネジがM48ではないようで、普通のT2アダプターだとM42が標準のようでねじ込むことができません。

ホームページ
にはきちんとM48と書いてあります。しかもよく見ると「同社」専用アダプターを使って下さいと書いています。

EOS用、NIKON用があるようです。





さらに専用の回転装置もあるようです。



回転装置は鏡筒とレデューサーの間に挟むものなので、レデューサーとカメラ間の距離はカメラアダプターのみで決まるようです。

さて、レデューサーについているカメラ側のネジを実測するとM53のやはりM48のようです。私の場合はたまたま持っていたタカハシのカメラマウントDX-S EOS:KA01250がM53の一段下がった内側についているネジがM48だったので、接続だけはできました。

下の写真の左がレデューサー、右側のアダプターが一般的なT2アダプターでM42(自宅にあるのは3つともM42でした)、真ん中がタカハシのM53ので外側がM53、内側にM48が切ってあります。径の違いが写真でもわかるかと思います。カメラ接続アダプターを購入するときはT2(M42)でなく、間違えずにM48のものを選んでください。バックフォーカスも考えると、上記の専用品を買うのが良いのかもしれません(すみません、今回は検証できていません)。


IMG_9738


今回このタカハシのM53のアダプターの内側のM48を使って固定することで撮影しましたが、専用品と違ってカメラセンサーまでの距離が変わりますし、ねじ込みも数回転しかねじ山が引っかからずに少し不安だったので、あり合わせのものを使わずに、専用品を購入した方がいいでしょう。

さて、とりあえず撮影の準備ができました!実際に撮影して星像を見てみましょう。


撮影環境

今回はセットアップしたEVOSTAR 72EDを手持ちの赤道儀CGEM IIに鏡筒を載せて撮影しています。
  • 露光時間30秒でM42付近を撮影しています。
  • テスト撮影で星像を見るだけなので、1ショットの30秒短時間撮影の撮って出しとしています。
  • スタックなどの画像処理は一切していません。
  • QBPなどのフィルター類も入れていません。
  • カメラはEOS 6D。天体用に赤外線フィルターを外したものです。

赤道儀への取り付けですが、先に書いた通り、前後バランスはやはりカメラがついているせいもあり、後ろ側が重いです。赤道儀に取り付ける際、できるだけ前の方に取り付けるようにします。


フルサイズ星像

撮影結果です。まずは鏡筒単体です。露光時間30秒は全部共通、ここでのISOは3200です。JPEGの撮って出し画像になります。

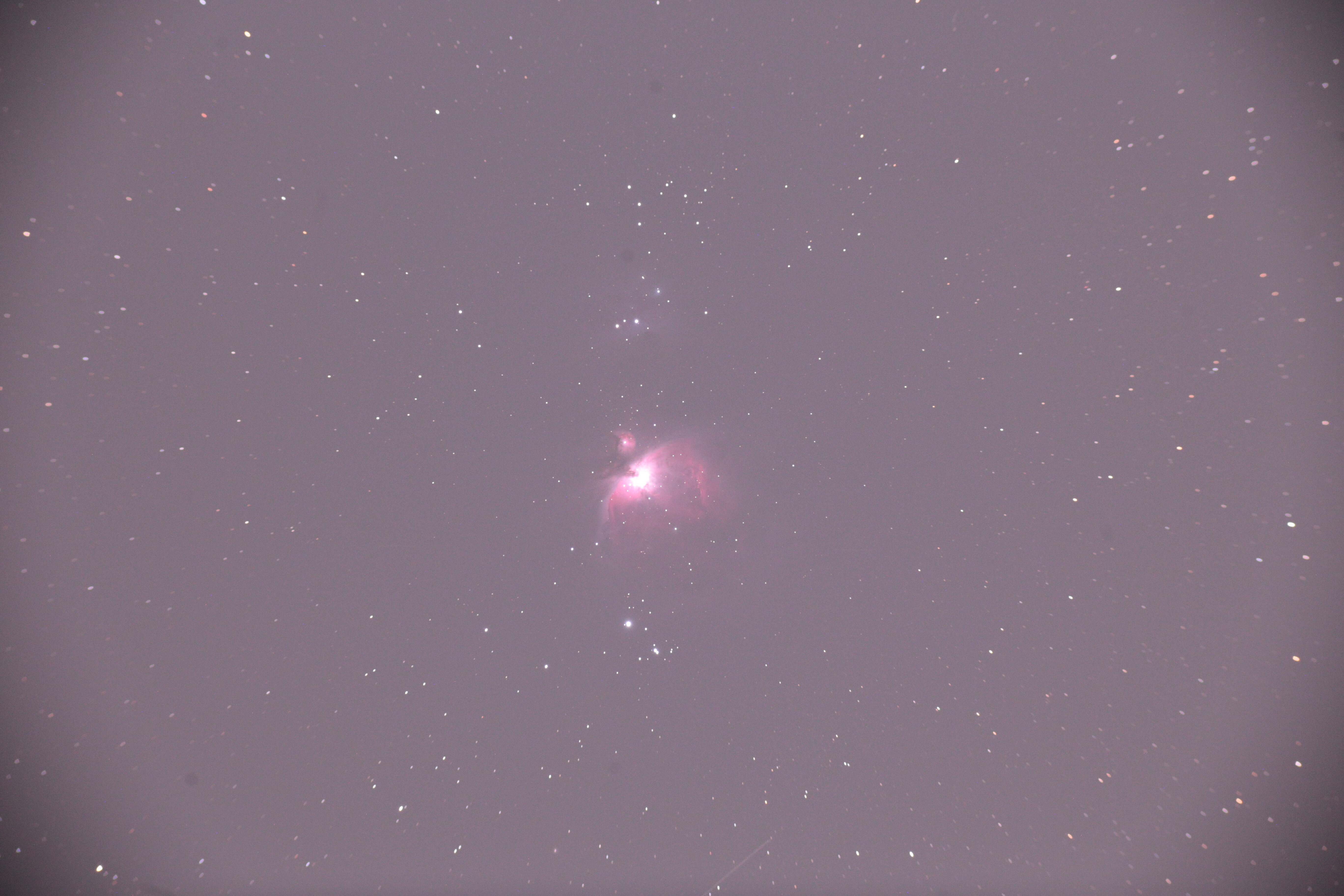

IMG_5427

やはり、アポクロマート鏡筒と言っても2枚玉の限界、さすがに四隅の星像は大きく歪んでしまっています。さらに気になるのが周辺減光です。撮って出しなのでなんの加工もしていません。思った周りが暗くなるようです。

四隅を拡大して見てみます。300ピクセル四方を切り出しています。最周辺の8マスがフルサイズ換算、中の周囲8マスがAPS-C相当になります。

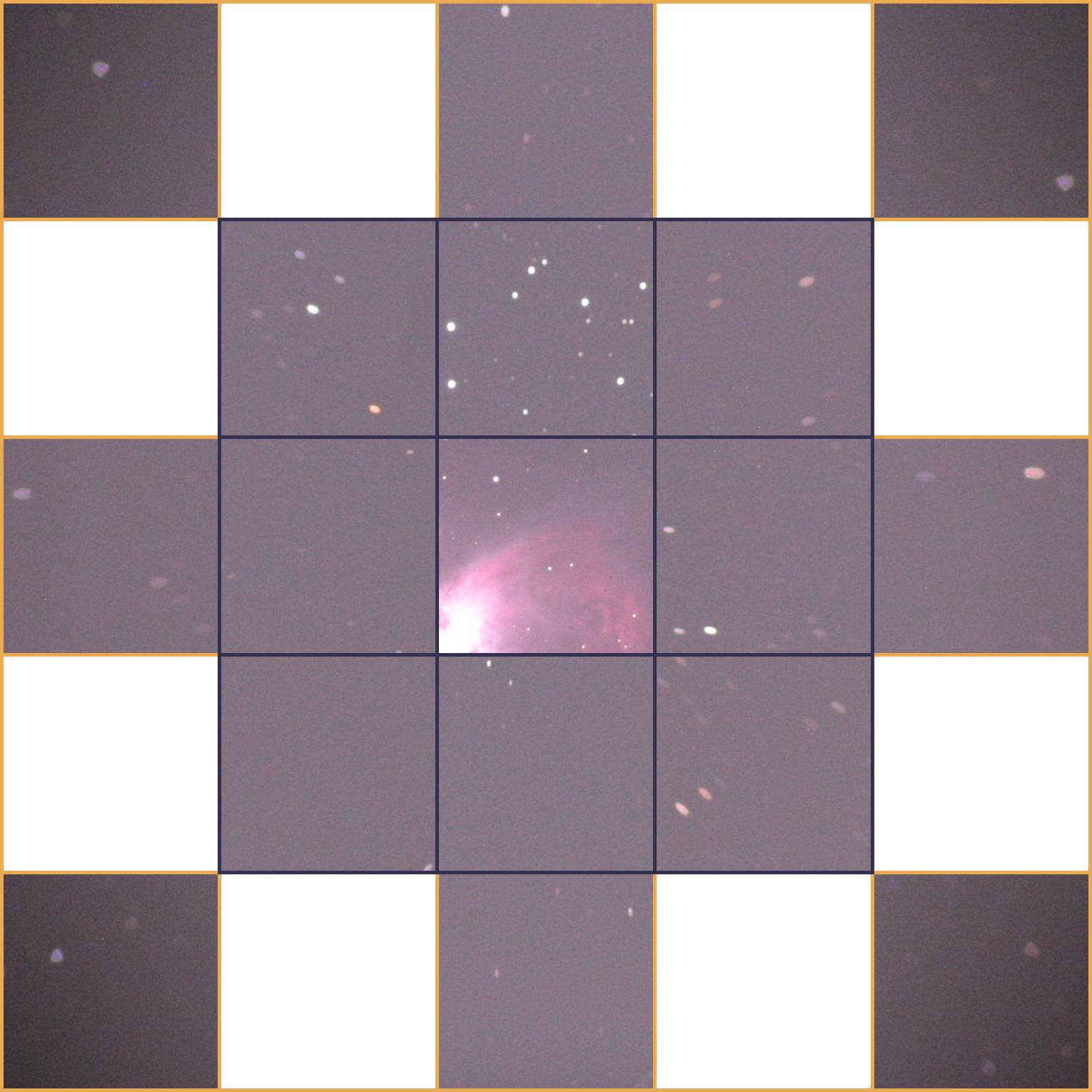

IMG_5427_cut

中心像はいいのですが、やはり素のままの鏡筒ではフルサイズでもAPS-Cでも星像の流れは大きいです。


専用レデューサーでの星像

次に、専用レデューサーでの星像です。0.72倍で明るくなるので、ISOを1600に落としてあります。あとは露光時間30秒も含めて全て同じ条件です。あ、回転角は取り付け時にサボって合わせなかったために(合わせるためにはイモネジを緩めて調整する必要があります)適当です。こんなことを回避するためにも専用回転装置はあったほうがいいのかと思います。

IMG_5429

レデューサーのおかげで鏡筒単体に比べて、圧倒的に星像が改善されています。あと、特筆すべきが周辺減光の改善です。普通は周辺減光厳しくなるのかと思いましたが、JPEG撮って出しで特に何もしていないので、実際に改善されているものと思われます。

四隅も拡大して見てみます。

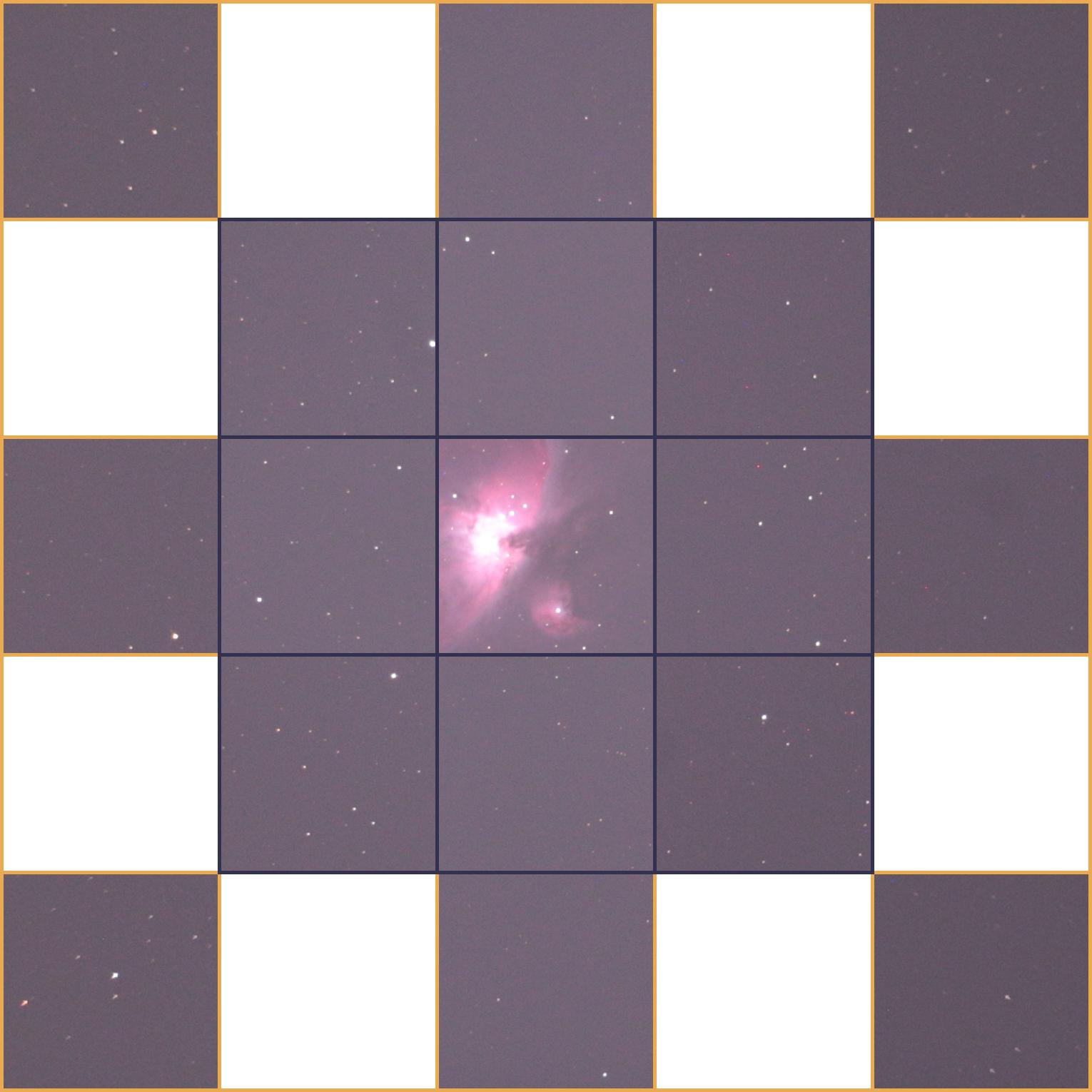

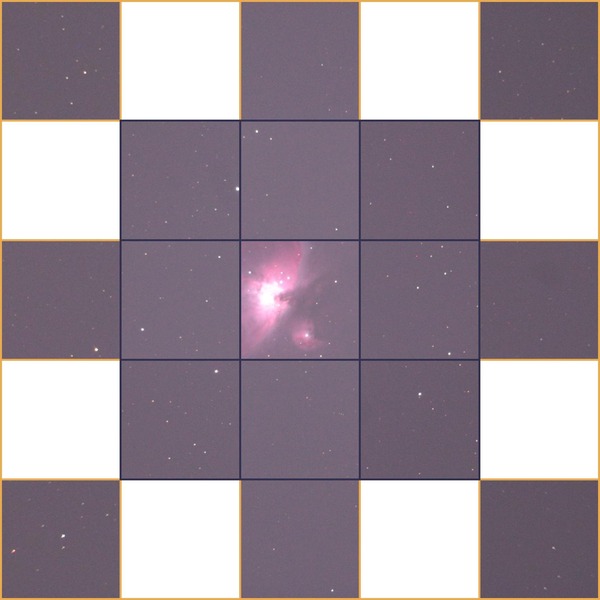

IMG_5429_cut

相当いいです。フルサイズだと、よく見るとまだ少し歪んでいるところもありますが、APS-Cだとほぼ点像になっています。しかも今回使ったカメラ接続アダプターが専用のものではないので、レデューサーとカメラセンサー間の距離がメーカー推奨値と違うため、最適化されたものとはまだ違う可能性があることも考慮に入れておく必要があります。それでも十分な星像です。

手持ちのものに例えるなら、フルサイズだとFS-60CBにレデューサーをつけたものとそう変わりはないくらいでしょうか。この値段でこれだけの星像を得られるのは、ある意味驚きです。撮影にも余裕で耐えることのできる十分な性能だと思います。


まとめ

今回の記事で、フルサイズまでの星像を見てみました。素のままでは2枚玉の限界もあり、四隅の星像は乱されてしまいますが、レデューサーをつけることで相当改善することがわかりました。APS-Cサイズならほぼ点像、フルサイズでも十分許容範囲の星像です。

初めてのアポクロマートとしては相当魅力的な値段がつけられているEVOSTAR 72ED。前回の記事で電視観望用として最適ではと書きましたが、レデューサーを取り付ければ撮影用鏡筒としても十分な性能を発揮しそうです。


EVOSTAR 72ED関連の記事、まだ続きます。あと2つくらいネタがあります。乞うご期待。

2020/3/15 追記: 次の記事でレデューサーに引き続き、フラットナー?を試しています。




先日の年越し電視観望で、智さんのレデューサーがうまく働かなかった件の追記です。

これは鏡筒とレデューサーという2つのレンズを使うと合成焦点距離はどうなるのかという極々一般的な問題です。基本となる合成焦点距離の式については以前の記事



をご覧ください。今回の記事に合わせて、式を見やすい様にTeX化しておきました。


0.5倍レデューサーの計算例

例えば焦点距離800mmの鏡筒に、焦点距離が50mmのレデューサーを取り付けてみましょう。レデューサーをCMOSカメラに取り付けるためのアダプターの長さによって、センサー面からレデューサーまでの距離はほぼ一意に決まってしまいます。

センサー面からレデューサーまでの距離が決まると、拡大率も一意に決まってしまい、以下のグラフのような関係で表されます。

adapter_mag

しかもこのセンサー面からレデューサーまでの距離に応じて、フォーカサーで対物レンズまでの距離を調節してやる必要があり、以下のグラフで表される距離おいてのみ焦点を合わせることができます。

adapter_dis

逆にたどると、フォーカサーでの調整距離がせいぜい10cmくらいあったとしても、センサー面からレデューサーまでの距離が取れる範囲は高々10mmちょっとです。なのでアダプターをきちんと選ばないと範囲から外れてしまい、焦点を結ばなくなるというわけです。


サンプルファイのアップロード

Livedoorブログではファイルのアップロードもできるようなので、上のグラフを書くために作ったファイルを添付しておきます。Excelで作ったものなので多くの人が読めると思います。

Sample file (Excel形式)


アダプターについて

安価なレデューサーの焦点距離ですが、例えばレデューサーで指などをみてみると分かります。せいぜい50mmくらい離れたところでピントが合うくらいなので、焦点距離は50mm程度ということがわかります。これに相当するセンサー面からレデューサーまでの距離は25mm程度です。そうやってみるとASIカメラに付属のアダプターにレデューサーを取り付けると40-50mm程度にはなってしまうので、はやはりこのアダプターは長すぎます。

IMG_0148

ではどんなアダプターがいいかというと、ZWOからロープロファイルカバーとかいう名前で出ていて、国内だとKYOEI星見屋などから購入することができます。これはカメラの赤いカバー部分を取り外して、その代わりに取り付けるタイプです。

でも実は私が持っているのは全く別のもので、言うなればC(S)マウントから31.7mmへの変換アダプターです。

IMG_9008
この写真では上がカメラ側について、したがレデューサーを取り付ける側。

これにASIカメラ付属のCSマウント変換アダプターを取り付ければ、うまく赤い部分を外すことなく取り付けることができます。

IMG_9009

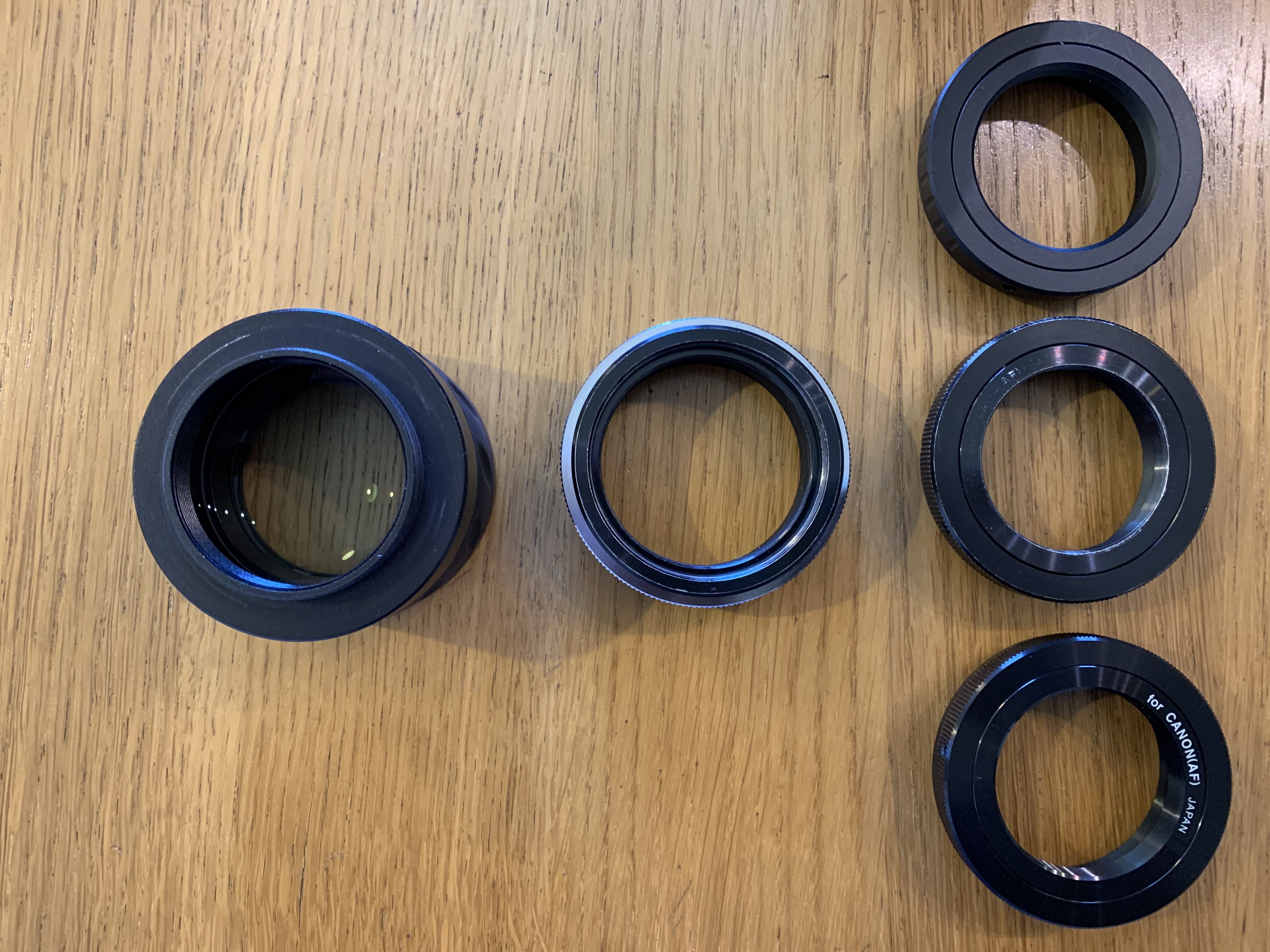

IMG_0147

いうなればこれ



とかこれ



の短いバージョンなのですが、探したけど見つかりません。どなたか知りませんでしょうか?

じゃあ私はどこで手に入れたかというと、多分昔Revolution Imagerを買った時についてきたのをそのまま使ったのかと思います。


昨晩からの泊まりがけの星見会での反省から、自宅に戻りFS-60Qを短焦点化しました。

やはりFS-60Qの焦点距離が長く、いまいち電視観望でさっと見るには機動性に欠けるので、エクステンダーを外し、さらに手持ちの簡易0.5倍レデューサーを入れ、視野を広げました。多分180mmくらいの焦点距離になっているはずで、視野角もASI224MCで2度くらいのオーダーになったはずです。本来専用のレデューサーを入れるべきなのですが、ここは電視観望用と割り切って、簡易レデューサーを入れてあります。

さらに、色がどうしも赤寄りになっているので、もう少しまともにしようとRevolution ImagerについていたIR/UVカットフィルターを入れました。昼間に見る限りは相当目で見た色に近づいたと思います。

この状態で、曇っていたのですが、少しの晴れ間からすばるを電視してみました。

IMG_0382

画角は悪くないと思います。電視としては自宅からなのと、雲間なので、これくらいが限界です。10秒露光ですが、かなり画質を合わせ混んで、やっと星間の淡い青がかろうじてあるのかな、というくらいでしょうか。

あとHαがどこまででるか、もう少し条件のいい夜に試してみようと思います。(追記: 2016/10/24、次の日に試しました。)





先日、BKP200の焦点距離を短くしようとしてレデューサーを使った時にうまくいかなかったので、その理由を考えてみました。

そもそも手持ちのレデューサーは0.5倍と書いてあるのですが、焦点距離はについては何も書いてありません。レデューサーを手に持って指や物を見てみると、焦点距離数cmのただの凸レンズのようです。なぜレデューサーの焦点距離にあまり関係なく、必ず2倍になるのでしょうか?まずはこれを考えてみます。

 望遠鏡の対物レンズ(今回の場合ニュートン反射望遠鏡の主鏡)の焦点距離をf1、レデューサーの焦点距離をf2、2枚の合成焦点距離をf、2枚のレンズの間の距離をdとします。 合成レンズの式より合成焦点距離は

\[f = \frac{f_1 f_2}{f_1 + f_2 - d}\]

と書くことができます。その際、レデューサーからCCD面(合成焦点で合焦できる位置に置くと仮定)までの距離をb2とすると

\[b_2 = f - d_2\]

と書くことができ、d2

\[d_2 = \frac{f d}{f_1}\]

と書くことができます。 証明は他のページに譲ります。

ここで手持ちの具体的な値を入れてみます。f1 = 800mm、f2を適当に50mmとし、dを最初の焦点位置からレデューサーの焦点距離だけ内側に置いたf1 - f2 = 770mmとします。すると

\[f = \frac{f_1 f_2}{f_1 + f_2 - d} = \frac{f_1 f_2}{f_1 + f_2 - (f_1-f_2)} = \frac{f_1 f_2}{2 f_2} = \frac{f_1}{2}\]

となり、ちょうど合成焦点距離が元の焦点距離の0.5倍になります。これはレデューサーの焦点距離に関係なく、d = f1-f2とさえ置いてやれば成り立つ関係です。これが焦点距離を書かずに0.5倍レデューサーとだけ書いてある理由です。さてその際のb2ですが、

\[b_2 = f-d_2 = f-\frac{f d}{f_1} = f(1-\frac{d}{f_1}) = \frac{f_1}{2} (1-\frac{f_1-f_2}{f_1}) = \frac{f_1}{2} (1-1+ \frac{f_2}{f_1})\]
\[ = \frac{f_2}{2} = 25\,\rm{[mm]}\]

となり、レデューサーの焦点距離のちょうど半分になります。

これが問題でした。前回、レデューサーからCCD面までの距離を5cmくらい取っていたからです。

IMG_0148


実際、dを717mmから792mmまで変化させてfb2を見てやると、fは300mmから700mmまで変化しますが、b2は31.2mmから8.3mmまでしか変化しません。すなわち、レデューサーを実際に置くことができる位置、期待したい焦点距離(0.5倍付近)を考えるとb2は、上の範囲くらいしか解がないということです。
(追記: 2020/1/4の記事で上記の刑についてグラフ化しています。)


 今手持ちの機材は以下の写真のようになっています。

IMG_0149


なので、上記範囲に近づけるように適当に組み合わせて

IMG_0147


というように変更しました。

その結果、無事に合焦するようになりました。
