電視に大分満足してきたので、少し精度面を見直そうと思います。

2016/11/7、まず手始めにSharpCapでの極軸合わせです。SharpCapでの極軸の合わせた方自身は以前の記事でレポートしたのですが、その後牛岳での実戦投入で惨敗でしたので、改めて自宅で試しました。

セットアップはAdvanced VXにFS-60CBをつけ、その上にASI224MCを載せました。50mmのCマウントレンズにCSへの変換アダプターを付けてCCDにつけています。その際の画角と画素数から計算すると、1素子あたり15.2秒角になります。

今回、SharpCapを使っての極軸合わせ自身は特に問題なくできました。Advanced VXには微調整のネジがPitch(上下の回転)とYaw(横の回転)方向についているので、合わせ込むと誤差が10秒角以下になるくらいまでになったと表示させることができます。

IMG_0584


ただ、画素の細かさから言ってもこの値自体にはあまり意味がないことは言うまでもありません。実際の誤差がどれくらいか知りたくて、一旦極軸を合わせて誤差10秒以下と表示されてから、再び同じことを何度も繰り返したり、赤経周りに反対に回転させてみたりと試すと、大まかに言って平均で2.5分角くらいの精度でした。

IMG_0587


ただし、今回は赤道儀を赤系方向に手で回してしまったので、モーターで回せばもう少し精度が出るのかもしれません。 また、セットアップの簡略化の一環で、赤道儀の足のところにつけるアイピース台を取り付けなかったので、足を開き上げることができていないため、架台として少し弱い可能性があります。また、鏡筒はFS-60のみと軽かったのですが、赤道儀にウェイトを取り付けなかったのでバランスが悪く、もしかしたらこれが悪さをしている可能性もあります。今回は如何に手を抜いて実用的に出せる精度を見てみたのですが、精度追求という意味でこれらの欠点をなくして今一度確かめたいと思います。また限界を知ると言う意味で、レンズももう少し焦点距離の長いものを使うのもいいかもしれません。

と言うわけで、この状態でカメラでの撮影に挑むと、やっと1分の露光ではほとんど流れなくて、2分露光で流れるものと流れないものが半々というくらいです。特に風もなく、それでも流れるものが半分ということは、すでにピリオディックエラーの影響が出始めている可能性があります。とすると、実際には極軸としてはこのくらいの精度が実用ともいえますので、ピリオディックエラー補正に挑戦してどれくらい改善するのかをみるのが次の手でしょうか。それでも最終的にはガイドが必要だという結論になりそうです。

上の結果を踏まえた今日の成果です。撮影に際し、FS-60CB状態からエクステンダーを再び付けてFS-60Q状態にし、焦点距離を600mmとしました。Canon EOS 60D、ISO6400、120秒でとったM45です。JPEGの撮りっぱなしで未加工です。

M45_LIGHT_120s_6400iso_+19c_60D_20161107-22h23m18s517ms


RAWでも撮っていますが、頑張って加工すれば星間ガスくらいは見えそうです。でもまだダークノイズも撮っていないし、フラット画像をも撮っていないしで、準備不足です。なによりまだ画像処理ソフトがGIMPなどのフリーのものばかりしかないので、これからいろいろ揃えたいと思っています。加工はもう少し先に試そうと思います。

極軸調整その2に続く











4年生の下の子が友達や近所の子を集めて自宅でお化け屋敷をやりたいというので、ここ何週間かは家族を巻き込んでずっとその準備でした。


IMG_0560


準備の甲斐あって、昨晩11月5日、夕方6時からお化け屋敷を実際にやったのですが、来てくれたお客さんは24人、家族4人を入れたら28人を巻き込んでの大騒動です。2階の16畳分の部屋をまるまる使っての大掛かりなもので、お化け屋敷のアイデアから工作までほとんど下の子一人が考え、自分の手でやっていました。もちろん手伝いも必要だったので、当日は私は駐車場係、妻は受付、上の子にも脅かし役をやってもらっていました。一階の和室に来た人から順に集まって、怖い話を聞きながら2階へ行く順番を待つわけです。2階のお化け部屋自身は5分もかからないので、20人以上もいるとその間、もしくは終わった時に暇を持て余します。


IMG_0562


お化け屋敷自身は大成功に終わったのですが、その余った時間を使って、天体観測会をしました。

IMG_0561


用意したものは、一つは簡単で、子供用にSCOPETECHの口径60mm、焦点距離800mmに20mmのアイピースをつけたもの。写真の廊下の奥の窓の向こうに少しだけ写っています。最初だけ何人かに導入の仕方を教えて、あとは子供達に勝手に触らせておきます。SCOPETECHはファインダーの代わりに鏡筒に2つの穴がついているので、子供でも簡単に導入ができます。一応この間ファインダーも取り付けたのですが、見ているとやはりほとんど使っていませんでした。月やら、火星やら、ベガやら、最後はすばるなど導入してそれぞれ楽しんでいたみたいです。

もう一つは、 Advanced VXにFS-60を載せた電視です。BKP200は重いのと子供が走り回っているので無しです。でもこれだとウェイトも載せなくていいのでだいぶん軽くなって、赤道儀ごとなんとか運べる範囲の重さです。自動導入のメリットを考えると案外これはいいかもしれません。こちらはM57、M27、アルビレオ、月などリクエストに応じて導入しました。M57、M27は輝度が高いので、かなり明るいところでも見ることができます。秋の醍醐味のM31は残念ながら設置場所の関係で屋根に隠れてしまい、見せることができませんでした。その代わりに、M31は別途途中から双眼鏡を出して眼視で見てもらいました。みなさん、簡単に、特に自動導入で動いていく望遠鏡に驚いていました。みんなで画面を共有して見ることができるので、たくさんの人数に対応することができました。ただ、星雲が普通に色付きで見えることが結構すごいことだということは、あまり伝わらないみたいでした。

それよりも自分で驚いたのが、いつのまにか星の解説が色々できるようになっていることです。もちろん基本的なことだけで、夏の大三角に始まり、おり姫、ひこ星のはなし、白鳥座と天の川、秋の四辺形からアンドロメダ、カシオペアと北極星など、簡単なのですが、これだけでもみなさんわかりやすいと喜んでくれました。随時、望遠鏡で実際に見てもらいながらやったのも臨場感が出てよかったのかもしれません。次回星見会でもやったら来たいかと聞いたら、ほとんどの人がぜひ来たいと言ってくれたので、いつか自宅で観望会単独でやってみようかと思います。


11月2日の休日前日、昼間の遠くの立山の見え具合から透明度が良さそうだったのと、天気も少しだけ雲が見えるくらいなので、18時30分くらいに娘と一緒に牛岳に向かって出発しました。

今日の目的は
  1. 一般のお客さんがいる時に、一人でどこまで電視観望で対応できるかを確認すること。
  2. Advanced VXを使って自動導入をした時の、電視観望との相性を確かめること。
  3. BKP200FS-60CBを亀の子状態にして同視野にして、0.5倍のレデューサーも用いて入れて、鏡筒2本、焦点距離3通りで、どの範囲を見ることができるかと、切り替えなどの対応ができるかの見通しをつけること。
  4. 条件のいい場所で電視観望でどこまで見ることができるのか、限界を確かめること。
  5. 寒いところでカップラーメンを食べるとどれだけおいしいか確かめること。
です。

19時過ぎに牛岳に到着、まだ誰も来ていません。最近ずっとタカハシのTG-SP赤道儀で軽さを満喫していたのですが、今日は久しぶりに気合を入れてAdvanced VX (以後AVXと略します)を準備しました。久しぶりに設置するとやはりその重さを実感します。やはり毎日見るには軽いに越したことはありません。赤道儀の上にBKP200を載せ、BKP200の上に自由雲台を付けて、アルカスイスプレートを下側につけてあるFS-60CBを亀の子状態にして載せます。

極軸調整のためにCCD (ASI224MC)をいつものようにFS-60CBの上につけるのですが、最初の難関が、SharpCapでの極軸調整が全く上手く行かないことです。CCDから出ているUSBケーブルが鏡筒に当たってしまうのでCCDを上下逆さまに取り付けているのですが、その影響かとも思い画像反転なども試したのですが、どれもSharpCap上では極の位置は認識されているようです。問題は赤系を90度回転させて赤道儀の調整ネジでSharpCapの指示通りに星を一致させた後、さらに赤系を適当に回転させると極と回転中心が全く一致しないのです。おそらく、赤系の回転軸中心と、CCDの位置が相当離れていることが原因の気がしますが、時間もないことなので諦めて結局AVXについている極軸望遠鏡で合わせました。精度はどうあれ一瞬で終わりました。SharpCapの極軸調整は一度きちんと精度まで検証(追記: ベータバージョンでバグ何か極軸関連でバグフィックスされたみたいです。)してみます。赤道儀の設定はツースターアラインメントで、さらに一つ追加するくらいで、今回の電視観望では十分な精度が出ました。

やっと準備も完了し、この時点で21時前だったでしょうか。その間に娘は寝袋ですっかり眠ってしまっていましたが、それからいろいろ試しました。

まずは、目的1のお客さんへの対応。これは大失敗でした。お客さんが誰も来ません。一般の人はカップルが一組タバコを吸いながら夜景を見て、星にはほとんど興味がなさそうで、5分も経たずにすぐに帰っていったのが唯一でした。あとは22時過ぎにこの間の大長谷でお世話になった、全然一般の人ではない富山県天文学会のYさんがやっと来ただけで、聞くところによると、寒くなるとお客さんはほとんど来なくなるとのことでした。がっかりです。


目的2の自動導入と電視観望の相性ですが、これは思っていたよりはるかに効果的でした。輝度の高いM57などはまだしも、そもそも電視観望でもスタックしないと映りにくい淡い星雲などは、場所を特定するだけでも時間がかかってしまいます。このあと連続で写真を載せますが、自動導入で短時間で次から次へ映し出す星雲は圧巻です。


目的の3、2本の鏡筒(FS-60CB, BKP200)と、3通り(800mm, 400, 180mm)の焦点距離ですが、結局この日使ったのは180mmがほとんどと、小さく映ってしまう天体にだけ800mmを一部という結果でした。SharpCapの拡大機能を使えばこれくらいの焦点距離の差でも十分対応できます。むしろ焦点距離の種類を多くしてもピントを合わせ直す必要があり、それだけで時間がかかってしまいます。さらに、今はCCDが一台しかなく鏡筒間で使いまわしているので、その際レデューサーを外す手間などもあり、焦点距離の種類を減らすようなできるだけ時間をかけない方向が正しい気がしています。


さて、今回の目的の4、どこまで見えるかですが、こちらは大成功です。撮った順に見せて行きます。

1. まずはいつものM57。比較のために最初はFS-60CB+ASI224+0.5倍レデューサー (f=180mm)、次はBKP200+AI224 (f=800mm)です。ASI224のセンサーサイズが1/3インチ(4.8mm x 3.6mm)と小さいため、短焦点距離でも画角は小さく(拡大状態)なってしまうことに注意です。

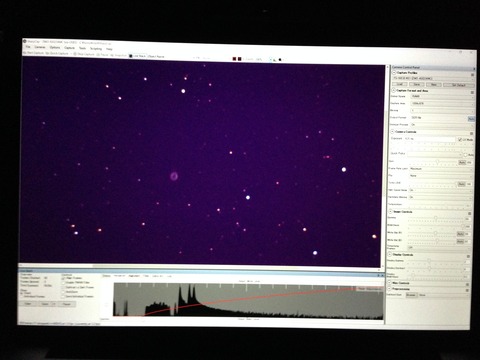

f=180mmです。SharpCapの倍率は200%にしています。10秒露光でスタックをかけています。分解能がまだまだなのと、やはり少し暗いです。かろうじて色がついているとわかるくらいでしょうか。

IMG_0497


f=800mmです。SharpCapの倍率は100%です。上の10分の1の時間の1秒露光でスタックをかけています。さすがに口径200mmです。短い露光時間で十分に明るいです。

IMG_0499


2. 以前自宅でも撮った北アメリカ星雲です。f=180mmです。10秒露光でスタックをかけています。空がいいので、今回はSharpCapの画像調整もあまり大したことをしていません。前回より粒状感がなくなってより滑らかになっています。

IMG_0500


3. これもこれまでよく撮っているM27の亜鈴状星雲です。f=180mmです。10秒露光でスタックをかけていますが、スタック回数が2回なのでノイズが多いです。M27は輝度が十分なので、もっと露光時間を減らしてもいいかと思います。

IMG_0501



4. 次は以前自宅で一度撮った網状星雲です。f=180mmです。10秒露光でスタックをかけています。以前はなんとか見えるかといった状態でしたが、今回はかなりはっきりと出ています。

IMG_0502


5. M31アンドロメダ星雲です。f=180mm、10秒露光でスタックです。以前逃したM110がやっと映りました。画像調整でもう少し淡いところまで映すことができると思います。

IMG_0503


6. ここからいくつかは、自分でも初めて見たものばかりです。まずはNGC281、カシオペヤ座の散光星雲です。f=180mm、10秒露光でスタックです。

IMG_0504


7. NGC1499、カリフォルニア星雲です。f=180mm、10秒露光でスタックです。自分で見るのでは初見です。

IMG_0505


8. M42、プレアデス星団、和名すばるです。f=180mm、10秒露光でスタックです。少し青を強調しています。星間ガスも苦もなく見えています。

IMG_0508


9. M2、水瓶座の球状星団です。f=180mm、10秒露光でスタックです。粒々の星を出すのに、もう少しいいパラメータがある気がしています。球状星団はもう少し経験を積んだ方がいいかもしれません。これも初見です。

IMG_0509


10. NGC253、ちょうこくしつ座の渦巻銀河です。f=180mm、10秒露光でスタックです。自らは初見なのですが、とりあえず見て見たらあまりに簡単に見えたので写真に撮っておきました。建物に沈むギリギリです。牛岳山頂の欠点は南の空が建物で遮られていることです。少し降りたところにひらけたところがあるのですが、そこだとお客さんがあまり来ないので、今回はこちらの場所を選びました。でも結局ほとんど誰も来なかったので、場所を変えても同じだったのですが...。

IMG_0511


11. NGC457、カシオペア座の散開星団、別名ET星団です。初見ですが、面白い形なので、見て見たかった天体の一つです。f=180mm、10秒露光でスタックです。真ん中2つの星がETの目、腕が2本伸びているとのことです。ETと認識するためには少し星の数が多すぎたので、もう少し露光を絞った方が良かったかもしれません。

IMG_0512


12. M76、ペルセウス座の惑星状星雲です。小さいのでここでBKP200に切り替えてf=800mmにしました。露光は変わらず10秒です。後ろのモヤモヤも多少見えています。

IMG_0514


13. iPhoneのピントがぼけてしまいました。NGC40、ケフェウス座の惑星状星雲です。オレンジ色がよく出ています。これも小さいのでf=800mm、10秒露光でスタックです。

IMG_0515


14. NGC 2237-9,NGC 2246、Caldwell 49のバラ星雲です。またFS-60CBに戻してf=180mm、10秒露光スタックです。これも初見で、見たかったものの一つです。思ったより綺麗に出ました。

IMG_0516


15. M45、最近よく撮っているオリオン大星雲です。f=180mm、0.25秒での露光で十分です。スタックしていますが、スタックなしでもよく見えます。


IMG_0518


16. NGC2174、モンキー星雲です。上を向いた猿に見えます。f=180mm、10秒露光です。初見です。

IMG_0519


17. IC443、ふたご座にあるクラゲ星雲です。f=180mm、10秒露光です。初見です。そもそもICというのは初めてなのですが、インデックスカタログの略なんですね。


IMG_0521


下の子が写真を見て書いたアホな絵です。左はクラゲ星雲だそうです。上の「M1=かにせいうん」というのはメシエ天体を覚えようとしている努力のあとみたいです。

IMG_0526


18. 最後です。HUQさんに言われたバーナードループで、以前のコメント中にも書いていますが、自宅の庭からでは全く歯が立ちませんでした。そもそもかなりの広角なので、今回もASI224MCに16mmのCSマウントレンズを付けています。そのためフィルター類をつけることができずに、赤カブリがひどいです。10秒露光ですが、かろうじて何か見えているというところでしょうか。


IMG_0522



実はこれの前にもう少しはっきりした画面があったのですが、PCが低温でのバッテリー切れで電源が落ちてしまい、撮り逃してしまいました。しかも立ち上げ直したら右上の雲が迫ってきていて、最後ギリギリで撮ったものがこれです。これ以降は雲と、寒いのと、バッテリーがないのと、眠いので、諦めて撤収しました。この時点で午前1時くらいだったでしょうか。PCの電源は12V 5AhのPORTALACから100VのACに変換して充電しようとしていたのですが、どうもずっと充電できていなかったようです。自宅に帰ってからバッテリーを充電したら、1.7Ah分しか使っていないことが判明しました。ちなみにiPhoneは普通に充電できていました。その後、AVX用のバッテリーにAC100V変換をつないで、PCを充電したらできたので、PORTALACは少し不安定なのかもしれません。AVXバッテリーで最後のバーナードループを雲付きですが撮ることができたというわけです。


あ、目的5のカップラーメンですが、23時半頃に娘が起き出して、ポットに入っているお湯を注いで無事に食べることができました。娘はどん兵衛、私はカップヌードルシーフード味です。自宅で沸かして来たお湯を保温ポットに入れてきただけなのですが、それでもそこそこ温かく、少し麺は固かったですが、やはり寒い中でのカップラーメンは身にしみるほど美味しかったです。麺が固かったのは、焦って早く食べすぎただけかもしれません。


今回の撮った時間をまとめておきます。

1. M57: 21:05~21:15
2. カリフォルニア星雲: 21:31
3. 亜鈴状星雲: 21:34
4. 網状星雲: 21:37
5. アンドロメダ星雲: 21:44
6. カシオペヤ座散光星雲: 21:49
7. カリフォルニア星雲: 21:54
8. すばる: 22:07
9. M2 水瓶座の球状星団: 22:20
10. NGC253 ちょうこくしつ座渦巻銀河: 22:23
11. ET星団: 22:26
12. M76 ペルセウス座惑星状星雲: 22:40
13. NGC40 ケフェウス座惑星状星雲: 22:43
14. バラ星雲: 22:57
ここでしばらく話し込むのと、カップラーメンで休憩
15. オリオン大星雲: 0:03
16. モンキー星雲: 0:09
17. クラゲ星雲: 0:24
ここで電源トラブル
18. バーナードループ: 0:50

休憩とトラブルを除けば結構なペースかと思います。観望会で人が来ても十分対応できるのではと思います。Yさんと冗談で電視でメシエマラソンのドーピング部門も面白いのでは?と話していました。露光に10秒かかるのですが、自動導入だと一発で目的の天体まで行くので、スタックせずに流れる画面を見せて、10秒カウントしてもらうとかで結構待っている時間も楽しめるかと思います。画像が落ち着いたらスタックを始めると画像調整と相まって絵が浮き出て来ます。

(11/4 追記: 今回の経験もふまえてSharpCapの使い方のページを少しアップデートしておきました。その後自宅でベータバージョンの最新版にアップデートしてからいろいろいじっていたら(もしかしたら気づいていなかっただけでアップデート前からそうだったかもしれませんが)気づいたのですが、画面を最大化して、メニューやコントロールパネルを表示させなくする方法がありました。これで画面全体に天体を映し出すことができるので、ますます迫力ある映像になります。最近SharpCapの不満がほとんどなくなりつつあります。私の場合電視ではもう手放せません。)


今回の電視は途中バラ星雲くらいからYさんも加わり、色々話しながらあーだこーだ言いながら試していました。Yさんには片付けまで手伝ってもらいました。どうもありがとうございました。


まとめですが、結局今回の撮影から言えることは、空の暗さが一番重要だという、身も蓋もない結論です。状況のいい空ならば電視観望でも何も苦労しないです。高感度のCCDが手軽に手に入る時代になってきて、やっと電視観望というのが実用になりつつある今、やはりこの結論だと情けないです。

HUQさんから最近フィルターについてコメントを頂きましたが、実は最近どうしたら星雲を綺麗に撮れるかをずっと考えていて、私も同じような結論にたどり着きつつあるところです。今回の通り、暗いところでは電視もほとんど苦労しませんが、やはり明るいところではS/N比のNの部分が大きすぎるのでどうしようもないです。Sだけを単独に増やすのは難しいので、ナローバンドフィルターなどでNの部分を少しでも減らすという方向です。おそらく観望会と言われる行事は結構な街中など意外に明るい場所で行うことも多いので、淡い天体を映し出す方法をもう少し考える必要があると思います。


そういえば、今年5月に天体観測を初めてもう半年が経ったことに気づきました。このブログにもこれまでたくさんいろんなことを書いてきましたが、半年の間に色々楽しいことがありました。色々な方と知り合うこともできました。末長くこの趣味を続けることができたらと思っています。というか、まだまだやりたいことがありすぎで困っているところです。まだしばらくは加熱状態が続きそうです。


さらにこの日のリベンジで電視は「牛岳再び」続きます。。




2016/10/24、今日は久しぶりに空が晴れ渡っています。透明度もまあまあで、自宅から天の川は見えないまでもかなりの数の星が見えています。すばるは肉眼で余裕、M31がなんとかといったところでしょうか。

というわけで、昨日のFS-60Qの単焦点化によりFS-60CB相当になり、さらにレデューサーが入っているので焦点距離は180mm程度、それに加えて今回初めてIR/UVカットフィルターを入れて試します。今回は絶好のテスト日和となりました。自宅庭での電視で、カメラはいつものASI224MCです。

結論だけ言うと、大満足。観望会でこれだけ見せることができたら、きっと誰もが大喜びだと思います。

iPhoneでPCの画面を撮った順の、時系列でいきます。まずは北アメリカ星雲とペリカン星雲を連続で。同じ設定で、少しだけ位置をずらして撮っています。

IMG_0389

IMG_0391


10秒露光です。十分色が出ているのがわかると思います。以前8mmのCSマウントレンズで撮った時は無理やり色を出していた感はありましたが、今回はそんなことをせずとも、はっきりと色と形が出ています。さらに言うとIR/UVカットフィルターが効いていて、赤カブリの無いかなり自然な色合いになっています。ただ、この時点ではSharpCapの調整がまだ最適化まで程遠く(特にDisplay Gamma)、次の写真を見るとわかるように、今ならもう少しうまく出すことができるかもしれません。

次は昨日のリベンジのM45: すばる(プレアデス星団)です。

IMG_0398


圧倒的に綺麗になっているのがわかると思います。青い星間ガスも完全に見え始めています。これも10秒露光です。天気がいいのももちろんありますが、SharpCapの調整に慣れてきたことが大きいです。

続いてM31: アンドロメダ星雲です。なんと微細構造も見えてしまっています。

IMG_0405

M32も見えていますね。実は普通に出回っている画像と逆さまになってしまいました。撮影した時間帯ではほぼ天頂にあったので、カメラの向きがどちらか確定しなかったからです。それと、あと少しずらしていればM110も入ったのにと、後から気付きました。

最後はM42: オリオン大星雲です。

IMG_0412

2秒露光で余裕で見えます。スタックなしで250m秒でも鑑賞に堪えました。スタックすると相当細かい構造が見え始めます。

まだ天気はいいのですが、明日の仕事のこともあり、ここで撤収しました。もし観望会で、これだけ見せることができれば、皆さんかなり満足するのではないでしょうか。今回はオリオン大星雲を除いて、すべて10秒露光と、リアルタイム性には少し欠けますが、観望会中の、この場所の、この空に出ているものをこれだけのレベルで見せることができたら、多少時間がかかってもいいのではないかと思います。以前KyoeiのMさんが言っていましたが、長くかかることがわかると、お客さんからカウントダウンが始まるらしいです。そんな雰囲気になるのもまた面白いのではないかと思います。

ただ注意すべきことは、これらの画像はSharpCapの調整を駆使した後に出てきたものです。その場で調整をし出すとかなりの時間を食ってしまうことになると思います。なので、あらかじめ調整を詰めておいて何通りかの設定ファイルに残しておくなどの必要があると思います。


今回の撮影で、やっと電視観望に少し満足しました。α7Sも欲しいですがなかなか予算が取れないことと、SharpCapの機能がすごいので、しばらくはこれでいこうと思います。できるだけ準備にかける時間も少なくして、手際良くやる練習をしておきたいです。電視ファインダーは必須ですね。

やっと観望会で喜んでくれるお客さんの顔が想像できるようになりました。早く実戦で試してみたいです。



昨晩からの泊まりがけの星見会での反省から、自宅に戻りFS-60Qを短焦点化しました。

やはりFS-60Qの焦点距離が長く、いまいち電視観望でさっと見るには機動性に欠けるので、エクステンダーを外し、さらに手持ちの簡易0.5倍レデューサーを入れ、視野を広げました。多分180mmくらいの焦点距離になっているはずで、視野角もASI224MCで2度くらいのオーダーになったはずです。本来専用のレデューサーを入れるべきなのですが、ここは電視観望用と割り切って、簡易レデューサーを入れてあります。

さらに、色がどうしも赤寄りになっているので、もう少しまともにしようとRevolution ImagerについていたIR/UVカットフィルターを入れました。昼間に見る限りは相当目で見た色に近づいたと思います。

この状態で、曇っていたのですが、少しの晴れ間からすばるを電視してみました。

IMG_0382

画角は悪くないと思います。電視としては自宅からなのと、雲間なので、これくらいが限界です。10秒露光ですが、かなり画質を合わせ混んで、やっと星間の淡い青がかろうじてあるのかな、というくらいでしょうか。

あとHαがどこまででるか、もう少し条件のいい夜に試してみようと思います。(追記: 2016/10/24、次の日に試しました。)




我々の中では富山県天文学会のことを略して県天といいます。土日は県天の皆さんに誘われ、メンバーの一人が持っている大長谷(おおながたに)というところにある、山小屋のようなところで泊まりがけでの星見会でした。といっても天気がほとんどダメだったので、実際はほぼ完全に飲み会でした。

午後3時頃近くのスーパーにみんなで集まり、買い出しをして、そのまま直行です。集まったのは全部で9人。皆さん県天のベテランの方々で、それこそ子供の頃から天文少年だった方たちばかりです。着いた途端に準備もそこそこに飲み始めていました。メニューはたこ焼き、さがり(ホルモン焼きのこと)、新鮮なお刺身、メンバーの方が朝から山に入ってとってきたこけ(富山ではキノコのことをこう呼ぶらしいです。)の網焼き、焼きそば、こけの味噌汁と、かなり豪華です。

飲み会中の話は、意外に天体関連のことは少なく、2-3割でしょうか。みんなとりとめのないことをずっと話しています。それでも自ら撮ったオーロラや惑星、星雲の写真を見せ合ったり、望遠鏡やカメラなどの天体機器のことを話したり、美味しいご飯のせいもあり、とても楽しかったです。

夜10時頃でしょうか、一部空が晴れ始め、何人かの人がカメラで撮影を始めました。私も最初はFS-60Qを出して電視を始めたのですが、600mmではやはり視野が狭すぎるので、途中からASI224に16mmレンズをつけた単体での電視にしました。すばる、アンドロメダ星雲、ペルセウス座の二重星団など、高感度CCDカメラと安いレンズだけという簡単な機材でかなり綺麗に見えるので、皆さん驚かれていたようです。オリオン座が昇り始め、M42を見ようとしたところで再び少しづつ雲がかかり始め、それでも薄雲でなんとか星雲の形はあぶり出し、そのうち雲が厚くなってお開きになりました。NさんとSさんは最後まで付き合ってくれて、特にNさんは興味津々のような感じで見てくれました。PCの画面を見ながら、「昔は写真でこれくらい撮るくらいが精一杯だった。すごい時代になったなあ。」と、しみじみと言われていたことがとても印象的でした。私は本当に最近のことしか知らないので、幸せな時代に始めることができたのだなあと、改めて実感しました。

次の日は朝7時前に目が覚めて、簡単な朝ご飯を頂き、少し後片付けをして解散となりました。帰りがけにその場で掘った里芋を小屋のオーナーのYさんから頂きました。どうもありがとうございました。

このような会は県天で年2回ほどあるとのことです。今回はとても楽しい時間を過ごすことができました。この星見会を計画、準備してくれた皆さん、山小屋のオーナーのYさん、本当に有難うございました。また誘ってもらえると嬉しいです。


今週末は星三昧でした。といっても、天気はお世辞にもいいとは言えなかったです。

金曜日はオリオン座流星群で、牛岳に富山県天文学会のメンバーで集まる予定でした。それに備えて、下の子のSCOPETECHの鏡筒にドリルで穴を開け、タップでネジを切り、余っていたファインダーを取り付けました。これでRevolution Imagerに挑戦してもらおうと思っていました。

ところが天気予報の午後ずっと晴れに対して、実際は午後はずっと曇りで、夕方前に集まりの中止の連絡が来ました。それでも夕方にうろこ雲が残る様子でしたが、青空も少し見えたので、急いで夕食をとり夕方6時過ぎに家族4人で牛岳へ一応向かいました。妻はそのまま途中の温泉へ直行。月が夜10時前に出てくるので、午後10時に温泉に迎えに行く約束で、我々は牛岳に。到着しても空は一面の雲で、一つか二つ、かろうじてうっすらと星が見え隠れする程度でした。

どうしようもないのでしばらく寝ていたのですが、何人かの方が来たので、高感度COMSカメラのASI224MCで雲の中の星を見ることにしました。目で見てもほとんど何も見えないところに星が写っているので、驚かれたようです。途中少しだけ晴れるときもあって、みんなで展望台に登ったり、夏の大三角や、双眼鏡ですばるを見たり、流星はほとんど見られませんでしたが、それなりに楽しい時間でした。雲があっても意外に双眼鏡はよく見えます。実感としてはASI224MCにCSマウントカメラを付けた時と同じくらいでしょうか。

入れ替わり立ち代わりで、多分7-8人くらいの方が来ていたのですが、今回来ていた方たちは、ペルセウス流星群のときに牛岳に来た方が多かったです。3歳の小さな男の子がとても可愛くて、娘が色々相手をしていました。途中コーヒーをご馳走になりました。寒い中あったかいコーヒーはとても美味しかったです。どうもありがとうございました。

肝心のオリオン座流星群はというと、雲でほぼ全滅です。娘は流れ星を一つだけ見たそうです。私はPCの画面上で一つだけ見ました。

今回も下の子は到着後すぐに寝袋を地面に敷き、わずか10分くらいで寝息を立てていました。どうどうと真ん中で寝ているので、車が来るたびにつぶされないかが一番の心配事でした。

9時半頃にいつもの天文学会の人たちが何人か来ましたが、私は温泉に妻を迎えに行かなければならないので、片付けを始めて、間もなく下山しました。でもまたこのメンバーとは次の日に会うことになっているんですけどね。実は次の日、牛岳に来ていたメンバーに聞いたら、我々が帰ってから10分くらいしたらかなり晴れたらしいです。確かに自宅に着いた時は結構星が出ていました。でもこの日は明日に備えて寝ることにしました。





よく考えたら、天体関連の機器を揃えるのに必死で、ソフトウェアに全く予算を割いていないことに今更ながら気付きました。そうは言ってもフリーのソフトがすごく充実しているのも事実で、無理にお金をかける必要がないという意見も一理あります。それでも一部に有料ですごく有益なソフトもありそうなので、そこらへんを少しづつ揃えていこうと思っています。

そんなわけで今回はCanon EOSでの撮影の補助としてBackyardEOS(以下BYE)を使ってみます。バージョンはこの時点での最新の3.1.8です。でもまだ使い続けるかどうかはわからないので、まずは30日の試用版です。ユーザー登録が必要ですが、キーを手に入れれば30日間は無料でフル機能使えるようです。

接続は最初ちょっと戸惑ったのですが、EOS 60Dの場合、新しくもなく、そこまで古くもないので、一番下のドライバーでした。チェックを入れておけば次回からは選択する必要がなくなります。

まずは右の上の方のSettingボタンをおして、保存フォルダを指定し直すことと、保存されるファイル名の設定の見直しを行いました。ファイル名はデフォルトの

<target>_<frametype>_<duration>s_<iso>iso_<fstop>_<temperature>_<filter>_<timestamp>

から少し変えてカメラ名を追加し

<target>_<frametype>_<duration>s_<iso>iso_<fstop>_<temperature>_<filter>_<cameraname>_<timestamp>

としました。

次にやったことはピント合わせです。左上の5つ並んでいるボタンの真ん中を押します。ここでMagic Lanternでライブビューの露光時間の制限を外してあることがすごく役に立ちました。ただそのままBYEで見てるだけだとたとえMagic Lanternでライブビューの露光時間の制限が外れていても、PCの画面に映った空は暗いままで、明るい星を頑張って導入する必要があるのですが、この時点でカメラ側のライブビューのモニターに画面をオンにしてやってカメラのモニター上に画像を写してやると、PCの画面のライブビュー映像も露光時間の制限が外れて、限界まで明るくできます。星がたくさん入るので、適当なところに向ければ大抵星が見え、たとえ暗い星でもそれを使ってピントを合わせることができます。ちなみに映っている星はすばるの一部です。


IMG_0267


ピント合わせは画面の星像内をダブルクリックすると四角い枠が移動できるので、映っている星のところに枠を合わせれば、拡大された映像を右上の拡大図の中で「同時に」見ることができます。枠はもう一度ダブルクリックすると、そこの位置で固定できます。BYEのすごいところが拡大映像をもとにFWHM(Full Width Half Maximum: 半値全幅のこと)を計算してくれるので、数値を見ながら一番小さくなるように合わせ込むことができることです。上の写真では3.7(単位はpixel?)になっています。

ちなみにFWHMとは、そこで見える星の光の明るさの最大値の半分になるところの、全部の幅(この場合直径)がどれくらいになるかという意味で、鋭さを表すときなどによく使います。FWHMが大きければ鈍っていて(この場合直径が大きいのでピンボケ)、小さければ鋭い(直径が小さいのでピントが合っている)ということです。

下の写真は先の写真と同じ星でピント合わせをしていますが、ピントが少し外れている例です。FWHMはこの場合27.9とすぐに相当大きくなるので、非常に正確にピントを合わせることができます。

IMG_0269


撮影は左上の5つ並んでいるボタンの左から2番目を押します。撮影された画像はメモリーカードの中のみでなく、PC内にも直接書き込んでもくれるので、いちいち後から移動しなくていいのが便利です。撮影モードの説明は他のページでも解説が結構されているので、今回は他に譲りたいと思いますが、(ここから2016/12/14に段落最後まで追記)一つだけ。もしシャッターを切るときのミラーの動きの振動で撮影像がブレるようなら、画面右の真ん中らへんの「Mirror lock」に数字を入れてみてください。その秒数分だけミラーが上がってから撮影開始まで待ってくれるので、ブレの影響が少なくなります

写真は実際に撮影をしている最中で、5枚中3枚目を写しています。下にこれまで撮った写真のサムネイルも出ています。

IMG_0266


一つだけ、撮影を開始するのに最初うまくいかなく、ログの細かいところを読むとバルブモードにせよとあります。これまでの機種のようにシャッターの近くにある露光調整ダイヤルを回しても30秒までしかいかないので困っていたら、マニュアルモードからさらにモードダイアルを一つ進めると初めてバルブモードになるというところは、しばらく気がづかなかったです。まだ60Dを使い込んでいないのがバレバレですね。さらにBYE内での撮影設定の時の露光時間の選択によるのですが、逆にマニュアルモードにしないと撮影が開始しないこともあるので注意です。

ピント合わせが非常に有効で、Magic Lanternとの併用ですごく使いやすくなります。ファイル名での管理もすごく強力なので、手放せなくなる気がしています。


追記: 2016/10/21、次の日の牛岳遠征に備えている最中に、お試し版だとインターネットの接続が必須とのことで、最悪iPhoneのテザリング経由で接続はできるのですが、iPhoneのバッテリーの持ちなどのことも考え、製品版を購入しました。ASCOMでの接続に備えてPro版にしておきました。$50で、Paypal経由で支払いましたが、全く問題なくスムーズに購入ができ、ライセンス番号もすぐに手にでき、新たにインストールをし直すことなくライセンス番号を変えるだけで、試用版が製品版になりそのまま使うことができました。




昨日のTG-SPの自動追尾テストに引き続き、追尾の精度を出すためにSharpCapで極軸の調整をしてみました。使った機材は手持ちのCMOSカメラASI224MC16mmのCSマウントのレンズです。

はっきりいってむちゃくちゃ便利です。しかもとても簡単です。あえて難しいところを言うなら、日本語に対応していないところだけでしょうか。

1. まず、CMOSカメラをどこかにマウントします。今回は高橋の鏡筒バンドの上に固定しました。

IMG_0274


2. CMOSカメラを赤経用の回転軸とだいたい同じ方向に向けます。SharpCapの途中の説明の中には1度から5度までの精度と書いてありました。

3. 次に、赤経回転軸がだいたい北に向くように三脚ごとでいいので、方向を合わせます。これも5度くらいの精度でいいでしょう。実際にはカメラ画像に北極星周りが入ればよく、その範囲はカメラの画角で決まるので、今回のASI224MCで16mmのレンズを使うの場合、横17度、縦12度くらいの範囲が見えます。なので画面の真ん中あたりを中心に使うとすると、5度までというのは的を得た値だと思います。

4. SharpCapを立ち上げ、ToolメニューからPolar Alignを選びます。最初に説明が書いてあるので読んだほうがいいですが、書いてあることは、
  • 赤道儀が必要。
  • 1度から5度までの画角が必要。200mmの焦点距離のガイダーが理想。(と書いてますが、今回の16mmでも十分使えています。)
  • 10個から15個の星が見える必要がある。
  • 初期のアラインメントは5度くらいの精度が必要。
  • 赤道儀は望遠鏡が上方を向くホームポジションから始めるといい。
逆に必要のないものは
  • 正確なファインダーのアラインメントやコーンエラーを正すこと
  • 自動導入
  • 他のソフトやインターネット接続
など、何が必要で何が必要ないかという一般的なことで、大したことではありません。

5. Nextを押して、いよいよ北極星周りの認識です。15個くらいの星を認識しないとダメみたいです。
この時点で北極星周りがきちんと見えていると、Plate solvingでデータとして持っている星図と比較して、各星の位置が認識され、極軸周りに同心円が多数見えます。

IMG_0271

6. 星の認識がうまくいくと、右下のCould not soleveがSolevedに変わります。CMOSカメラの露出時間とゲイン、およびPolar Align設定の中のNoise Reductionが結構効きます。私は0にしました。うまくいくと写真のようになります。

7. Solvedの状態がある程度続くようになったら、Nextを押します。

8. CMOSカメラを含めて、赤道儀を赤経方向に90度位回転させます。

9. 再び星の位置が認識され、写真のようにターゲットの星を矢印のところまで持って行けという指示が出ます。

IMG_0276

10. 三脚をずらすなどして赤道儀全体を動かして、微調整します。このとき注意なのですが、当然赤道儀のモーターを利用して合わせてはいけません。あくまで、架台の方の移動(大きな赤道儀には微調ネジがついていますが、ポタ赤などにはそんな豪華なものは付いていないので、本当に三脚をずらします。)で位置を調整します。合わせている途中で、移動量に応じてターゲットの位置もリアルタイムでずれていきます。ほぼ合わせ終わったのが下の写真です。

IMG_0277


11. ある程度合わせてからNextを押すと、誤差がどれくら残っているか表示されます。

IMG_0280


初めてやったにもかかわらず、実作業は15分くらいでした。この記事を書いている時間の方がはるかに長いです。慣れれば、ものの数分で終わると思います。恐ろしく簡単です。

途中画面上で星の位置を移動して合わせるのに、三脚の足の長さを変えて微調整したのですが、星の村のスターライトフェスティバルでHUQさんに見せていただいた、

IMG_0199


のようなものがあると便利そうです。これどこのメーカーのものなのでしょうか?(2016/10/20 追記: タカハシ製でした。Vixenでもよく似たものを出しているみたいです。「三脚アジャスター」で検索すると出てきます。)

赤道儀の水平出しはしなくていいのでしょうか?とか、考えていたのですが、赤道儀自身がポタ赤で自動導入はしないので赤径の回転軸さえあっていればよく、そもそも水平などもなす必要がないために、このような簡易調整で十分なのですね。

それと似た話で、実は最初極軸を合わせる前、CMOSカメラの中心は赤径の回転軸と合ってなくていいのだろうか?とか、センサー平面は赤経回転軸に垂直になってなくていいのだろうか?など、いろいろ考えました。でも無限遠のものに合わせて回転させて見ているので、場所も角度も極軸が画面内に入るくらい大雑把でいいという事が、やっと理解できました。いやあ、簡単です。(追記: 2016/11/3 牛岳でAdvanced VXにBKP200を乗せ、その上にFS-60を乗せて、さらにその上にASI224を乗せて試した時は全くうまくいきませんでした。合わせ終わって回転させると、回転軸が全く極軸からずれたところで回っています。その後2016/11/7に自宅で試した時はうって変わってうまくいきました。BKP200を無くしたからかもしれません。)



さらにHUQさんが以前コメントで教えてくれたのですが、CMOSカメラが完全にファインダーの代わりになります。しかもより広範囲を明るく見ることができるのと、無理な体勢で覗かなくていいので、はるかに便利です。これでFS-60Qについているファインダーを外して、さらに軽量化する目処がつきました。取り外したファインダーは青色でかっこいいので、同じ青色でまだファインダーのついていないMEADのLX200-25に取り付けようかと思います。

さて、極軸調整の結果ですが、今回は誤差にして10分の1度くらいのオーダー、写真で撮ると20秒くらいは追尾できるようになりました。

LIGHT_Tv20s_3200iso_+23c_60D_20161016-00h21m47s283ms

それよりも他の問題が発生して、どうも追尾できるときと全く追尾しない場合で別れる現象が見られました。どうもギヤの駆動に合わせてどこかでスリップしているみたいです。撤収してから明るいところで調べたら、2箇所ネジが緩んでいました。これは自分のミスです。また、赤道儀自身も中のネジが調整されていないと精度が出ないという記事もどこかにありました。これはメーカーの方で調整する部分だそうです。まだ犯人は確定していませんが、とりあえず自分で閉め忘れていた箇所は締め直し、今晩以降、再度検証です。(追記: 2016/10/17に解決しました。)

あと、追尾がうまくいっているときに問題になるのが、風です。結構揺らされて星像が流れます。さらに機材を軽くしたいのですが、風の揺れのほうで問題になるのかもしれません。三脚がまだたわんで揺れるので、もう少しいい三脚が欲しいです。



スターライトフェスティバルのオークションで手にいれた、タカハシのFS-60Qを少しだけ試してみました。10月13日の夜のことです。

まず手持ちの機器で組み上げて、最低限見ることができるかを考えてみました。今回、同様にオークションで手にいれた赤道儀は、どうやらTG-SPとして売られていたスカイパトロールにドイツ赤道儀にするためのTG-SEをつけたものみたいで、スカイパトロールⅡとして売られているものとは違うかもしれません。形としてはスカイパトロールⅡの形に組み上がっていたのですが、マニュアルはスカイパトロールのものが入っていました。

IMG_0216


TG-SEが結構重いので、まずはスカイパトロールの形にしてみました。その際、最初は赤径の回転部分にあたるパーツをひっくり返して可動範囲が広くなるように取り付けてみたのですが、結局重さのバランスが取れなくなることがわかったので、向きは説明書にあるような向きに取り付けました。固定ネジは思ったより弱くしかしめることができず、ちょっとバランスがずれて多少のモーメントがかかるだけで回転してしまったりします。

鏡筒バンドは鏡筒を落札した際に付いてきたのですが、付属のネジが長すぎて下の赤道儀側の回転機構の下の板に当たってしまい、回転が妨げられるので、ワッシャーを挟み回避しました。

IMG_0256


FS-60Qは重心位置がかなりフォーカサー側に来るために、本来はオフセット付きの鏡筒バンドを使うみたいなのですが、ついてきたものは普通のものでした。これは重いので、そのうちに取り替えることになると思います。

三脚をどうしようかと思っていたのですが、手持ちのManfrottoの三脚にVangurdのPH-22という原村の星まつりで特価で買った雲台をつけました。この雲台は本来Yaw方向の回転を固定することができないタイプなのですが、 回転部分にドリルでM2.5の横穴を開け、タップを切ってM3のネジで回転を固定することにしました。

IMG_0251

雲台の根元のキャップネジがそうです。

これで一応、最低限見るくらいのものは揃ったので、組み上げてみました。全体像がこれです。

IMG_0237


  • 組み上げてわかった一番の問題は剛性です。雲台は一応金属製なのですが、それでも触ると雲台のところで揺れてしまいます。機材に触わらなけば一応大丈夫みたいです。付属のV字の板に変えた方がいいかもしれません。
  • 三脚の足が短いうちはいいのですが、足を延ばすと三脚自身がたわんで揺れてしまいます。まだ全体的にまだ重いみたいです。エクステンダーを外す方向でいきます。
  • あと、可動範囲が思ったより狭いので、TG-SEをつけ直してドイツ式のスカイパトロールⅡ形式にしたほうがいいかもしれません。その代わりに軽量化からは離れていってしまいます。ポータブルと謳っているので、これはデザインとしては如何なものかと思います。

とりあえず追尾はまだなのですが、マニュアルで導入しその後もマニュアルで追っかけるという方式で、アイピースをつけて月と昴を覗いてみました。非常にシャープで、皆さんがタカハシに行き着くわけが少しわかった気がしました。

昴が綺麗だったので、写真を撮ろうとしたのですが、なかなか合焦せず、結局長い方の延長筒を外してやっと合焦しました。アダプターを全て取り外したのが以下の写真です。

IMG_0242

左3つが2インチ、右の5つが2インチから31.7mmへの変換です。2インチの一番長い筒を外して以下のようにしました。できるだけ軽くしたいこともあり、カメラの接続も手持ちのTリングと31.7mmへの短い変換アダプターを使っただけです。

IMG_0247

これで合焦します。

ところが、そうこうしているうちにすばるは雲の中へ。薄雲がかかった月だけ撮って撤収することにしました。

IMG_0045

明日へと続きます。
