ZEROの振動特性でもう一つやってみたかったことです。TSA-120を載せて使い勝手を試してみました。


ZEROのこれまでの経緯

手持ちのポルタIIの経緯台と付属の三脚で惑星などを見ると、結構揺れてしまうのが不満でした。初心者向けというのでコストの限界もあるため仕方ない面もあるのですが、見ている最中にフレキシブルハンドルの揺れで視野が揺れてしまったり。なのでこれまで観望会などでもあまり出番がありませんでした。

フリーストップの操作性の良さを保ちつつ揺れの改善ができるならと、ZEROにAdvanced VX付属の三脚をつけて試してみたところ、揺れを大幅に改善することができ、体感的にはざっくり10分の1程度になったというのが前回までの結果です。これで観望会などでも不満なく使ってもらえるようになりそうです。


TSA120をもっと気軽に使いたい

この一連の検証の過程にはもう一つの大きな目的がありました。口径120mmのTSA-120をZEROに載せてもっと気楽に使えないかということです。

TSA-120にはロスマンディー規格のアリガタを付けていて、通常CGEM IIに載せて使っています。CGEM II自身は頑丈で操作性もよく不満はないのですがやはり重くて、気軽に出すというよりはいつも気合をいれて出しています。これが観望会でも気楽にパッと出すことができるなら、TSA120の稼働率がかなり上がるはずです。

前回までの検証ではポルタII付属の口径80mmの鏡筒を使いましたが、ZERO+AVX三脚で十分な揺れの少なさを実現できました。どれくらいの共振周波数だったら実用的にどれくらいの揺れになるか、感覚的にもある程度結びついたので、他の組み合わせを測定して比較する準備もある程度できてきたと言えると思います。そこで今回
  • メーカーでは推奨TSA-120をZEROに載せるのは推奨していない
  • 某ショップ店員さんが試したところ、やはりTSA-120+ZEROは揺れてしまうという報告があった
ということを気にしつつ、本当のところはどうなのかというのを自分で確認して使えるかどうかを判断したいと思います。


実際に載せてみる

まず、ZEROに取り付けるためにロスマンディー規格のアリガタをVixen企画のアリガタに取り替えました。その状態で実際にZEROに取り付けてみたのですが、さすがにあれだけの重さと、値段(笑)のものをネジ一本で固定するのは不安になってきて、結局Takahashi純正の鏡筒バンドをZERO側に取り付けることにしました。M6ネジ2本で固定されているZERO付属のアリミゾを外すと、90度ずれた方向にM8ネジ用のねじ穴も空けてあるため、M8ネジ2本で固定する純正鏡筒バンドもそのまま取り付けることができます。ここら辺の柔軟性はさすがです。

32FF093C-9739-406E-B689-BA77E1FF0513

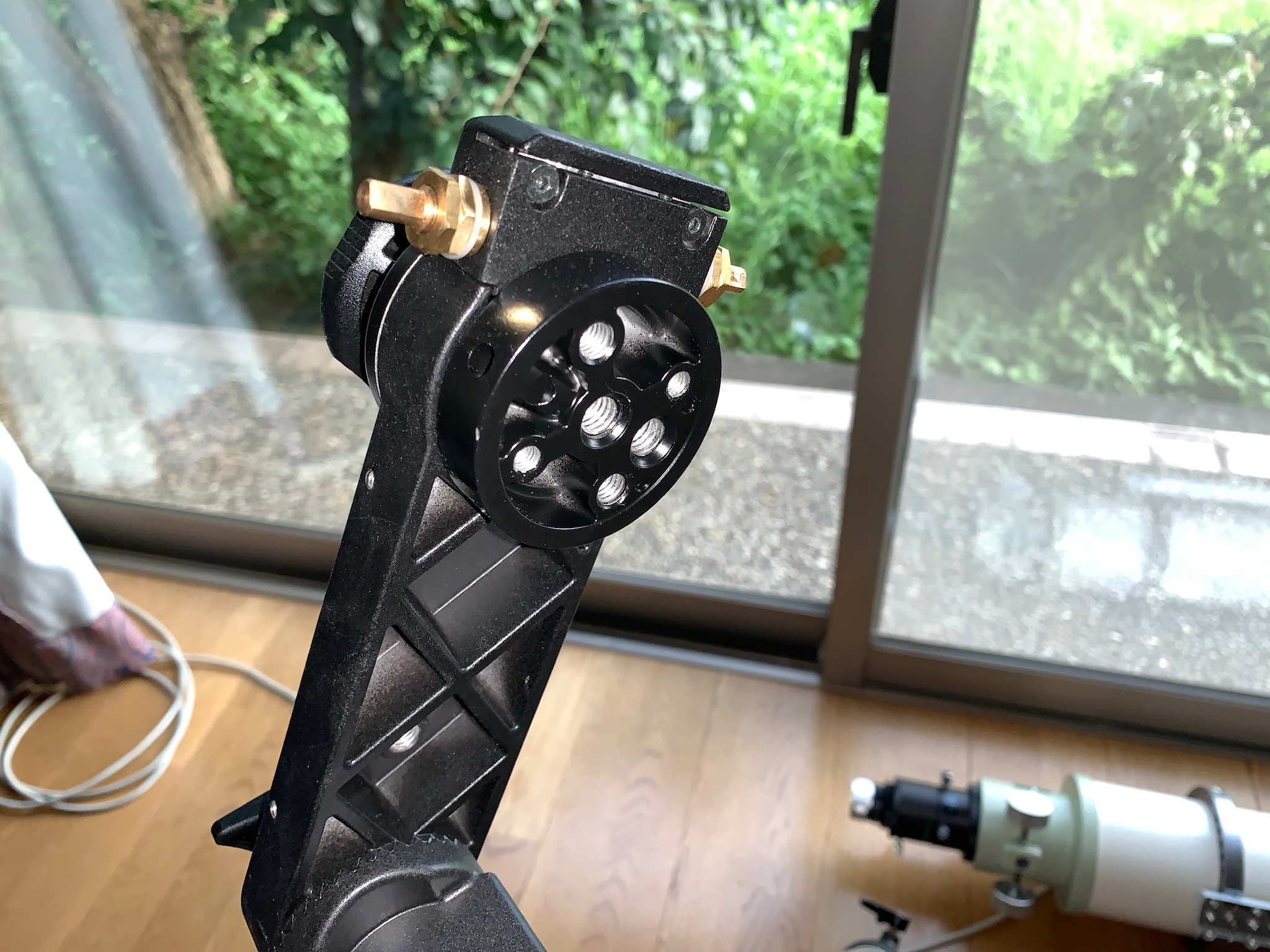

実際にとりつけた写真です。

BBDDA9E2-619A-4DB7-85CD-37D2A18F0092

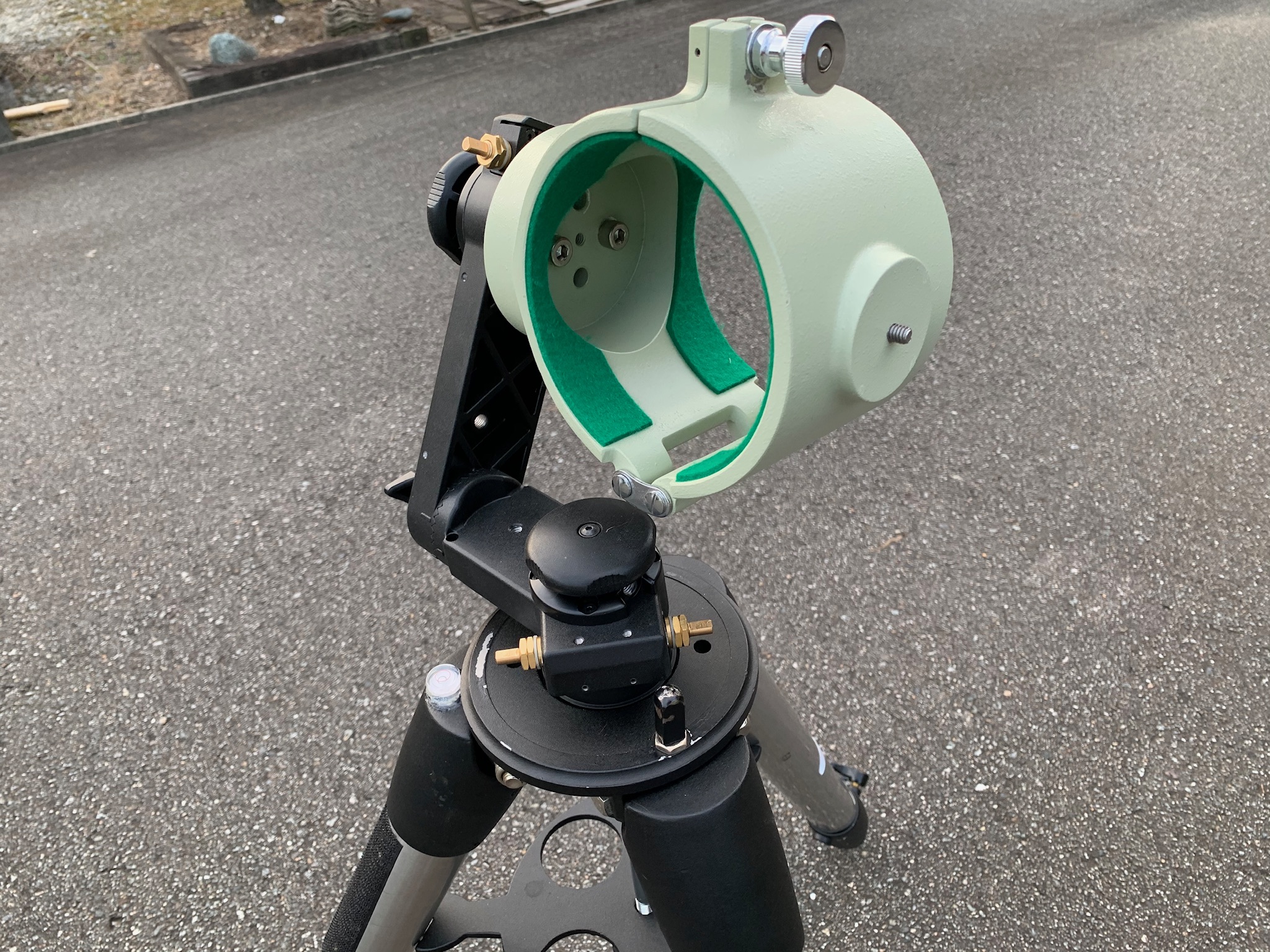

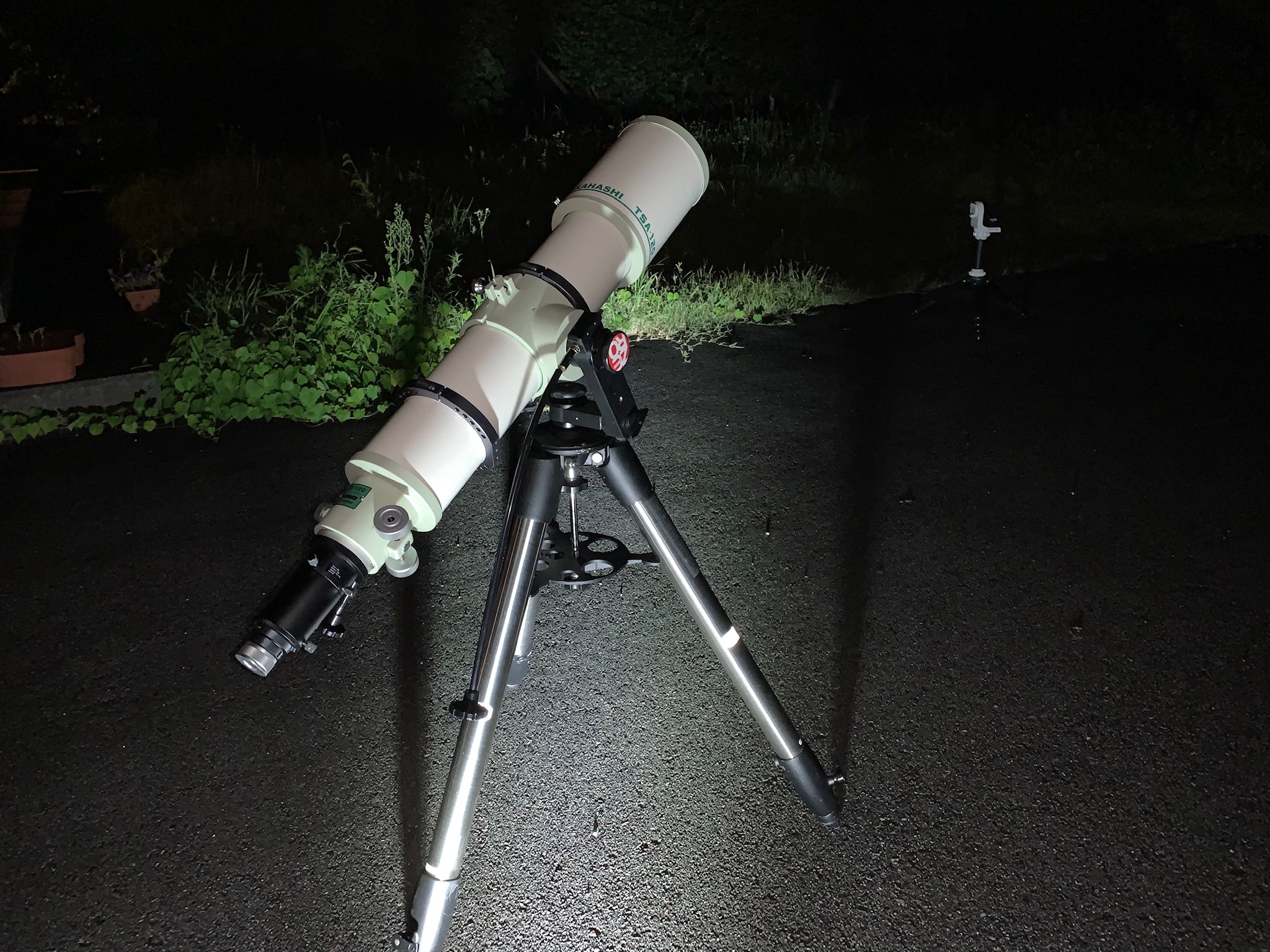

さらに実際に鏡筒も取り付けた場合です。三脚が丈夫なせいか、不安定になるようなことはなく、転倒などの心配は皆無でした。

E38F054E-B089-4B50-BBB9-3C7D800189B9


揺れの見積もり

一応この時点で鏡筒の端を少したたいてみます。すると、思ったより揺れるではないですか。ポルタII鏡筒の時より揺れも持続しているみたいです。ちょっと心配なので、簡単に揺れを見積もってみました。

前回の結果から、揺れの実感は基本モードの共振周波数の違いの3乗で効きそうだということが分かっています。共振周波数は慣性モーメントで効くはずなので、まずは慣性モーメントを概算してみます。効いてくる違いは2点、
  • ポルタII鏡筒A80MfとTSA-120の重さが3.3kgと6.7kgで約2倍の違い。
  • 鏡筒の長さが焦点距離に比例するとして910mm(初出の焦点距離に間違いがありました。910mmが正しいです。)と900mmでほぼ同じ。
中空円筒のピッチ方向とヨー方向の慣性モーメントの式は

m/4{(外径^2+内径^2)/4+(鏡筒長^2)/3)}

と書けますが、外径と内径が鏡筒長に比べて十分短いので前項を無視して

m/12 x 鏡筒長^2

とすると計算が簡単になり、上の数値を当てはめると慣性モーメントはそれぞれ、0.23 と0.45 [kg m^2]となります。鏡筒長は2乗で効きますが、両方とも900mm程度でほぼ同じなので、実質重量の違いだけの違いになっています。

共振周波数は慣性モーメントのルートで効いてくるので、sqrt(0.45/0.23)=1.4となり、ZEROにA80Mfを載せたの時の14.1Hzと比べて1.4分の1、すなわち10.0Hz程度まで下がることになりそうです。

Q値が変わらないと仮定すると、共振周波数の3乗で揺れることになるので、1.4の3乗で2.7倍程度揺れを感じることになるはずです。ポルタIIとZERO+AVX三脚の揺れの違いが10倍程度だったので、その中間くらいという予測になります。


TSA-120をZEROに載せたときの実際の揺れ

さて、実測はどうでしょうか?前回同様にASI294MC Proをつけて、木星を見てみました。カメラ部分を指で弾いてやり、その揺れの様子を撮影します。焦点距離5mmのアイピース程度を想定し、画素を4分の1程度にトリミングしています。前回と違うのはビニングをするのを忘れてしまったので、フレームレートが60fps程度となってしまいました。揺れを10回計測するので、測定結果には影響はないはずです。

まずは横揺れです。

Yaw(横向き)に揺らした場合

ZEROにA80Mfを載せた時より明らかにゆっくり揺れています。

動画から、10回揺れるのに36.392秒から37.428秒まで1.036秒かかっています。ということは1周期が0.1036秒となるので、共振周波数はその周期分の1で1/0.1036=9.7Hzとなります。予測の10.0Hzとほぼ一致ですね。重さもカタログ値、長さも焦点距離から換算しただけなのですが、こんな適当な見積もりでもそこそこ実測と合ってしまうことのほうが驚きでしょうか。

実際の揺れは共振周波数の3乗で効くとすると(14.1/9.7)^3=3.1と体感では約3倍になることがわかります。


ちなみに縦方向の揺れです。

Pitch(縦向き)に揺らした場合



実際に使用しての感想

さらに、実際に眼視で使ってみての感想です。確かに揺れの感覚ではちょうどA80MfをポルタIIとZERO+AVX三脚の時の中間くらいと言っていいかと思います。

ではこれが許容範囲かというと、アイピースの焦点距離が20mmの900÷20=45倍程度ではそこまで不満ではないです。

問題はさらに拡大した場合、今回5mmのアイピースを使い900÷5=180倍にしたときははっきりと不満を感じました。何も触っていない時はそれでもまだ大丈夫です。微動ハンドルをいじっただけでも、そこまで揺れなくて、揺れても比較的すぐに揺れは収まるので、これもそこまで問題ではないです。1番の問題はピントを合わせるときです。鏡筒を直接触るので、かなり揺れます。揺れているとピントがあっているかどうかわからないので揺れが収まるまで待ちます。ダメならまた調整で揺れます。これでは微調整が難しくて実用とは言えません。観望会で「ピントが合ってなかったら自分で合わせてみてね」ということが言えないので、観望会での使用も厳しいでしょう。

では、元々のポルタの揺れは許容範囲ではないのかというと、低倍率ではまだいいと思います。ですが、強拡大するとやはり不満です。そもそも経緯台で180倍、ポルタでも6.3mmのアイピースが付属するので144倍計算になりますが、そこまで倍率を上げて見ることに意義があるか?ということです。これだけの倍率だと視野も狭くなり、経緯台だとすると追いかけるのが大変です。ポルタIIの場合は揺れもあるので、144倍でもう過剰倍率に近いのではと思います。

ところが、TSA120で高倍率で見てしまうと、話は変わってきてしまいます。ZEROにTSA120を載せて高倍率で木星と土星を見たのですが、それはそれは見事なものでした。


TSA-120で初めて見た惑星

今回はじめてTSA-120で惑星を見ました。TSA-120の眼視がすごいという理由が分かった気がします。このときの感動を、忘れないうちに書いておきます。

TSA-120で惑星を見ると違った世界が見えるとか、口径だけで説明できない何かがあるというようなことを聞いていたのですが、確かに納得です。より大口径のシュミカセでは、明るさはもちろん有利なのですが、像の甘さのようなものがあったことがよくわかりました。
  • 180倍だと木星の縞の濃淡がよーくわかります。
  • 土星のカッシーニの間隙が余裕で見えます。
  • また、大気収差が目立ちます。眼視でもADCを入れた方がいいかもしれません。
  • この日は大気揺らぎは小さい方だったと思います。 それでも細かい模様はユラユラ揺れてしまうので、もっと穏やかな日に見たら、さらによく見えることでしょう。
きちんと作った素性の良い鏡筒だとここまで見えるという、お手本のような見え方だと思います。できることなら、観望会でもこの素晴らしい惑星を来てくれた方達に見せてあげたいです。

しかしながら、TSA-120の性能を活かす高い倍率ではZEROでは特にピント合わせ時の揺れが気になってしまい、時間の限られている観望会での運用はやはり厳しいかと思います。また、ZEROに載せるために鏡筒バンドについているアリガタプレートを毎回外すのも楽とは言えず、手軽さという観点からは遠ざかっていきます。結論としては、今後はTSA-120を使う場合は観望会などでも重い赤道儀に載せて見ることになるかと思います。


まとめ

今回のA80MfとTSA-120の比較の結果は、鏡筒長がほぼ同じだったということもあり、重量の違いだけで揺れの具合を簡単に説明でき、それが実測ともかなり一致することがわかりました。高々共振周波数の1.4倍の違いが、揺れにすると3倍に相当することも、かなり体感と一致すると言っていいと思います。

でもこの3倍の揺れ、正直言うと使い方によっては十分許容範囲です。問題はTSA-120だと倍率を上げたくなる、ここに尽きると思います。高倍率にすると揺れが顕著に問題になるので、その意味ではTSA-120を高倍率で見ることまで考えると、ZEROでは少し力不足といったところでしょうか。でも、ピントさえ一旦合わせてしまって、一人で見続ける分には高倍率でもそこそこ使えると思います。

当初のZEROで気軽に「観望会とかの大人数で」TSA-120を使うという目論見は、残念ながら難しそうです。ZEROはメーカーの言うとおり、やはりせいぜい口径100mm位までの鏡筒に抑えておいて、気軽に見ることに重点をおいた方が向いていると思いました。

元々TSA-120まで見越して選んだAVX三脚はそこそこ重いので、手軽さと言う観点からは少し大袈裟な気がします。かと言ってポルタクラスの三脚だとさすがにZEROの性能を活かすのには勿体ないので、軽い頑丈な三脚を用意するのがいいのかもしれません。

あまり大きくないカーボン製を手に入れるか、もしかしたら今手持ちのGizzoのバサルトのトラベル三脚でもいいのかもしれません。これは足を伸ばしても相当安定しています。





前回のZEROの振動減衰特性の続きになります。さらにマニアックなものになっているかもしれません。でもこの揺れに隠れいている物理をきちんと考えてみると、今後役に立つこともあるのかと思います。数式もあるので少し読みにくい記事になっているかもしれませんが、興味のある方は是非最後まで読んでいただけるとありがたいです。

IMG_0273


今回の記事の目的

とりあえず前回の記事では定量的な評価は控え、定性的にこんな傾向だというところを示しました。揺れの影響を比べるとポルタIIとZEROでは思ったより違うという印象を持たれた方も多いかと思います。

感覚的にでいいので、映像を見比べてポルタIIとZEROで揺れがどれくらい違うと思いましたか?2〜3倍くらい?10倍くらい?30倍くらい?100倍?数値的には答えが最後に出ますので、

みなさん動画を見比べたときの自分の印象を、
是非ここで一度考えてみてください

今回の記事のタイトルにはあえて解析とつけてしまいましたが、もう少し突っ込んで数値で比較できれば思っています。実際には、前回の使った動画から色々数値的なパラメータを引き出して定量的に評価します。これらをできるだけ一般化して、他の機器と比較した場合にも応用ができるようになればと思っています。具体的には共振周波数と半減期とQ値の関係を示し、それが実際の揺れ具合に感覚的にあっているかまで議論できれば上出来と言えますでしょうか。


共振周波数と半減期

今回の解析は前回撮影した映像をさらに突っ込んで解析します。特に新しいデータを取ったというわけではありません。まず、引き出したいパラメータは「共振周波数」と「半減期」です。

160倍相当に拡大し、できるだけフレームレートを上げて撮影した4本(ポルタIIとZEROのそれぞれ縦と横)の動画を解析します。鏡筒をピンと弾いて揺らしたので、インパルス的(「瞬間的な」という意味)な力を与えて、それが主としてそのモード(縦とか横とかいう意味)における最低次(一番低い周波数という意味)の振動を励起し、その振動が減衰していく様子が動画に記録されています。

できるだけ力が同じになるようにピンと弾いたのですが、衝撃の力積(力と、力をかけた時間の積)は必ずしも一定ではありません。それでもその衝撃で励起された「共振周波数」と、その振幅がある時から半分になる時間「半減期」は、最初に与えた衝撃によらずに、そのモードに固有で一定値となります。なのでそれらを測定してやれば、励起された振幅の大きさにかかわらずなんらかの特性が評価できるはずです。



実際の基本モードの測定



ポルタII 横の動き

一番揺れていてわかりやすい、ポルタIIの鏡筒を横向きに弾いた時の動画を例に「共振周波数」と「半減期」を測定してみましょう。ポルタIIの鏡筒を弾いたときの動きはこんな感じでした。

倍率160倍相当の横の動き: ポルタの場合

Youtubeに上げた動画では、細かい時間情報が消えてしまっているので、実際の解析にはSharpCapで録画した生の.serファイルを使いました。ser形式の場合、各フレームが測定された時間もそれぞれ記録されています。


実際に動画を見ながら測定すると、
  • 弾いてから2周期ほど揺れて最大振幅になったところの時間が、(UTCの14時29分)51.70秒
  • 10周期揺れた時の最大振幅の時間が、53.20秒
ということがわかったので、
  • 10回揺れるのに1.50秒かかっています。
ということは
  • 周期 P = 0.150秒
  • 最低次の共振周波数 \( f_0 = 1/P = \) 6.7Hz
ということがわかります。

また、先の弾いてから2周期ほど揺れてから最大振幅になった時(51.70秒)と比べて、
  • 振幅が半分になった時の時間は 52.75秒なので、
  • 半減期 \(t_{1/2} = \) 1.05秒
となります。


ZERO 横の動き

次はZEROの場合の揺れを確認します。

同様に横の基本モードの共振周波数と半減期を測定すると、
  • 弾いてからある最大振幅になったところの時間が、43.24秒
  • 10周期揺れた時の最大振幅の時間が、43.95秒
なので、
  • 10回揺れるのに0.71秒
かかっていることから、
  • 周期 P = 0.071秒
  • 最低次の共振周波数 \( f_0 = 1/P = \) 14.1Hz
また、先の弾いてから2周期ほど揺れてから最大振幅になった時(43.24秒)と比べて、
  • 振幅が半分になった時の時間は 43.66秒なので、
  • 半減期  \(t_{1/2} = \) 0.42秒
となります。

さて、これらのことから何が言えるでしょうか?まず、共振周波数から見ていきましょう。

ところで、ポルタIIとZEROでどれくらい違うか、印象を今一度確認してみてください。何倍くらい違うと思ったでしょうか?ここまでで共振周波数の違いは7Hzくらいと14Hzくらいなので、2倍くらいと既にわかりましたね。

でも揺れの印象だけ見るともっと違いが大きいような気がします。
皆さんはどう思いますでしょうか?


共振周波数について

ある系(この場合鏡筒と経緯台と三脚を含んだ望遠鏡全体)のある揺れやすいところ(方向)に衝撃を与えてやると、一番揺れやすい(軟らかい)ところで大きく揺れます。この揺れを基本モードと呼び、その揺れをその基本モードの共振、その共振の1秒あたりの揺れの回数を共振周波数と呼ぶことにします。

経緯台の骨格を太くしたりしてものを頑丈に固く作るほど、載せている鏡筒を軽くコンパクトに作るほど、基本モードの共振周波数は上がります。逆に、骨格が細く柔らかい系であるほど、また長く(レンズ部など)重さが端部に寄ったダンベル型に近い鏡筒なほど、基本モードの共振周波数が低くなります。

共振周波数が高いということは固いバネに相当し、共振周波数が低いということは軟らかいバネに相当します。中学の理科とか高校の物理の最初の方で習うフックの法則\(F=-kx\)という式を覚えていますでしょうか?ある力Fを加えると、固い(kが大きい)バネほど、伸びxが小さく、軟らかい(kが小さい)バネほど、伸びxが大きいという関係式です。

バネ定数は共振周波数と次のような関係で表されて、\[f_0=\frac{1}{2\pi}\sqrt{\frac{k}{M}}\]などと書くことができます。ここでMは質量に相当します。これをFの式に入れてやると\[F= -4\pi^2 f_0^2 M x\]と書くことができます。同じ質量で同じ力だとすると、共振周波数の2乗で揺れにくくなることがわかります。実際今回扱っているのは回転なので、質量Mは慣性モーメントで考える必要がありますし、係数も変わってきますが、物理的にはバネのイメージで本質的には間違っていないはずです。すなわち、同じ力で鏡筒を揺らすと揺れの振幅が共振周波数の2乗に反比例して小さくなる、言い換えると固い構造(バネ)ほど急激に揺れにくくなるということです。このことは実際の観測時にも同様で、鏡筒に手が当たったとかの場合、弱い(軟らかい)とよく揺れ、強い(固い)と揺れないというのは感覚的にも理解できるかと思います。


半減期について

では次に半減期です。これは一旦起きた振動がどれだけ早く収まっていくかを表すパラメータの一つと考えることができます。どれだけ「発生したエネルギー」をいかに「失わせるか」という損失の大きさに依存します。素材にもよりますし、構造の組み方などにもよります。

例えば金属でできている部分をゴムにすれば、その損失は大きくなり減衰は速くなります。ですが素材をゴムにすると当然やらかくもなるので、共振周波数も下がるので損をします。面白いのは、同じような素材、同じような構造で組むとこのロスというのは大体同じような値になるということです。

ここで、共振周波数と半減期の積を考えて見ましょう。
  • ポルタIIの場合6.7Hz x 1.05秒 = 7.04
  • ZEROの場合14.1Hz x 0.424 = 5.98
と、両者あまり違いがありません。若干ZEROの方が小さいくらいですが高々2割程度です。


Q値について考えてみる

ここで、以前検討したQ値というものを導入してみましょう。Q値は今回測定した共振周波数と半減期を使って、\[Q=4.53 f_0 t_{1/2}\]という式で表されます。共振周波数と半減期の積にある数値をかけたものになります。なぜ4.53なのかは以前の解説記事を参照してください。

ポルタIIの場合は\[Q=4.53 \times 6.7 \times 1.05 = 31.9\] ZEROの場合は\[Q=4.53 \times 14.1 \times 0.421 = 26.9\]という値になります。

ではこのQ値が何を意味するかです。Q値は元々あった揺れが共振によって何倍に拡大されるかということを知ることができるとても便利な値です。では何倍になるかというと、ずばりQ倍になります。その証明はこのページの伝達関数の式のf=f0の場合になります。

例えば地面が揺れていてそれが鏡筒を揺らすとすると、その揺れはQ倍に拡大されるというわけです。地面の揺れは\(10^{-7}/f^2 \rm{[m/\sqrt{Hz}]}\)という振幅になります。fはその揺れの周波数、単位が\( \rm{m/\sqrt{Hz}} \)となっていて少しややこしですが、\(\rm{ / \sqrt{Hz}}\)のところはちょっと無視してください(詳しいことが知りたい場合はこのページの最後を読んでみてください。)。ここでは簡単にm(メートル)で考えてしまいましょう。

ポルタIIの場合、共振周波数が6.7Hz、Qが31.9なので、地面振動からくる揺れは
  • \(Q \times 10^{-7}/f^2  = 31.9 \times 10^{-7} / 6.7^2 = 7.1 \times 10^{-7} \rm{[m/\sqrt{Hz}]}\)
ZEROの場合、共振周波数が14.1Hz、Qが26.9なので、地面振動からくる揺れは
  • \(Q \times 10^{-7}/f^2  = 26.9 \times 10^{-7} / 14.1^2 = 1.3 \times 10^{-7} \rm{[m/\sqrt{Hz}]}\)
程度となります。これは風などの外部の衝撃がない、揺れが落ち着いている時の揺れ幅に相当し、両方とも1マイクロメートル以下なので、実際に視野をのぞいていてもそれほど揺れているとは感じない程度でしょう。鏡筒を叩いて揺らした場合の揺れが減衰していくと、最終的に上記揺れ程度になるということです。それでもZEROのほうが揺れが5分の1程度に落ち着くというのは意識しておいたほうがいいでしょう。たいした大きさの揺れではないので、とりあえず地面の常微振動からくる揺れはあまり考えなくてよく、それよりも視野を移動した時の揺れを議論したようが有益だということが言えるのかと思います。

この実測値からも推定できるように、ポルタIIとZEROでは素材は金属(アルミ合金?)で、使える金属の種類もある程度限られるので、ロス(Q値)に関してはそこまで大きく変えることはできないと言えるのかと思います。逆にQ値が同じなら、Qの定義式から同じ力を加えたときは共振周波数が高いほうが減衰するまでの時間は小さくなるということが言えるわけです。


まとめ

上記検討のまとめをしてみましょう。

構造体に同じような金属を使うのでロス(Q値)が同程度だとして、共振周波数が高いとどれくらい得をするか考えてみましょう。同じ力で鏡筒を揺らした場合、
  • まず振幅が共振周波数の2乗分の1で小さくなります
  • 次にQの定義から、減衰するまでの時間は共振周波数分の1になるので
ざっくり考えて、振幅で2乗、減衰で1乗と、あわせて共振周波数の3乗くらいで揺れの影響が小さくなると言ってしまっていいのかと思います。ポルタIIとZEROでは共振周波数が2倍ちょっと違うので、3乗するとざっくり10倍くらい違うわけです。

皆さんの印象はどれくらいだったでしょうか?

10倍くらいだと思った方はいましたでしょうか?

ポルタIIに比べると、ZEROの共振周波数の違いが高々2倍くらいしか違わないのに、揺れの印象が感覚的にも10分の1くらいだかと思うのは、それほど間違っていないのではないかと思います。経緯台のような微動ハンドルを回して天体を追尾していく場合には、構造を固くして共振周波数を上げることがいかに重要かということが分かる結果です。


今後の展開

ZEROは非常に優秀で、口径100mm程度までなら載せても揺れが気にならないと聞いています。ただし、口径120mmのTSA-120をZEROに載せると、さすがに積載限界を超えているのか揺れてしまうとう報告がZEROの販売ページにあります。また非公式ですが、某天文ショップの店員さんから、同様のことを試して揺れが出てしまうという報告をTwitter経由で聞いています。

なので次はTSA-120をZEROに載せて、実際にどれくらい揺れるのかを、共振周波数を測定することで、比較してみたいと思います。これは自分自身でもかなり興味があって、うまくTSA-120をZEROで快適に使用する方法があるのかどうかを探ってみたいのです。鏡筒だけでなく、全体の系で共振周波数が決まるので三脚の影響も大きいかと思います。

気の向いた時にパッとTSA-120を出してZEROに載せて、振動なく見えるというのはかなり魅力的です。


今回、振動減衰特性が素晴らしいと評判の、スコープテック社の新型経緯台ZEROを手に入れました。梅雨ですが、晴れ間を狙って色々と評価してみました。


目的

この記事では、スコープテックの新型経緯台「ZERO」の振動減衰特性を評価をすることを目的とします。わかりやすいように、今回は入門機の標準と言ってもいい、Vixen製の天体望遠鏡「ポルタII A80Mf」と比較してみます。


ポルタII

ポルタIIに関しては言わずと知れたVixen社の看板製品の一つで、とりあえず望遠鏡が欲しくなったときに最初におすすめされる、おそらく日本で最も売れている望遠鏡かと思われます。

屈折型のA80Mf鏡筒とセットになっているものが一番有名で、鏡筒、ファインダー、経緯台、三脚、2種のアイピース、正立プリズムなど、基本的に必要なものは最初から付属しています。初心者でもすぐに天体観察を始めることができ、天文専門ショップのみでなく、全国カメラ店などでも購入でき、その販売網はさすがVixenと言えます。

機能的にもフリーストップを実現した経緯台方式で初心者にも扱いやすく、鏡筒はアクロマートながら口径80mmと惑星などを見るにも十分。全て込みでこの値段ならば、十分適正な価格であると思います。

私は2018年の小海の星と自然のフェスタのフリーマーケットで手に入れました。中古ですが付属品はアイピースなども含めて全て付いていて、おまけに別売のフレキシブルハンドルも付いてきました。また鏡筒キャップの中に乾燥剤が貼り付けてあったり、夜に機材が見えやすいように反射板を鏡筒や三脚にマーカーとして貼ってあったりと、前オーナーはかなり丁寧に使ってくれていたことが推測できます。

IMG_5577



ZEROの特徴

一方、ZEROは経緯台のみに特化した単体の製品です。鏡筒や三脚は基本的に付いていないので、別途用意する必要があります。発売開始は2020年3月なので、すでに解説記事などもたくさん書かれています。ZERO自身の機能的な解説はメーカーのZERO本体のページ天リフさんの特集記事が詳しいです。購入もスコープテックのページから直接できます。




スコープテックはもちろんですが、ZEROはサイトロンなどいくつかの販売店からも販売されています。シールをのぞいて同じものとのことです。違ったバージョンのシールにしたい場合はこちらから頼む手もありです。





本記事では、機能に関しては上記ページに任せて簡単な解説にとどめ、振動特性を中心に評価したい思います。

実際のZEROを見てみます。

IMG_0191

ZERO自身は実際に手に取って見ると思ったよりコンパクトです。初めて使う場合は「お使いになる前に必ずお読みください!」と書いてある紙が入っていますが、これだけでなくマニュアルも必ず読んだ方がいいでしょう。一旦組まれたものを外して、経緯台として動くように組み直す必要があります。また、手持ちの三脚に合わせて(注文時に選択した)アダプタープレートを合わせて組み込んで三脚とセットする必要があります。


なぜ片持ちなのか?

基本的に片持ち構造は、強度や振動特性に関しては不利なはずです。それでもフリーストップにするためには片持ちが適しています。なぜなら鏡筒を縦方向に動かしたときにバランスが崩れないため、どこで止めてもつりあいがとれるからです。これがフリーストップを安定に実現させている理由です。

この片持ちという不利な構造にあえて選んで振動減衰特性に挑戦しているのが、ZEROの真骨頂と言えるでしょう。しかも軽量でコンパクトに折りたたむことができま、気軽に持ち運無ことができます。

フリーストップで、しかも揺れなくて、コンパクトとのこと。これは実は初心者に向いた設計と言ってしまってもいいのかと思うくらいです。スコープテッックが初心者向けの機材を相当丁寧に作ってくれていることは、私も実際に望遠鏡セット使って知っているので、おそらく本当に初心者のことを考えて今回のZEROも設計、製作しているのかと思われます。

でもこのZERO、初心者だけに使うのはもったいなさそうです。ベテランのアマチュア天文家が気楽にパッと出して星を見たいというときには、軽くて、且つ揺れないというのはベストのコンセプトです。観望会を開いて、お客さんに見てもらう場合とかでも十分に活躍してくれそうです。また、コンパクトなので遠征に気楽に持っていけそうです。遠征先の撮影の合間に気楽に観望とかでも使い勝手が良さそうです。


ポルタIIとは違い、ZEROは基本的に経緯台のみの単体販売で、三脚も鏡筒も付いてはきません。全部込み込みのポルタの実売価格はZERO単体よりも数千円高い程度ですので、価格的にはポルタIIに比べたら割高と感じるかもしれません。経緯台に特化した分だけの性能に対する価値を、どこまで見い出せるかがポイントになるのかと思います。


測定条件

まずは振動特性を見るための条件です。

共通項目
  • 鏡筒はポルタII付属のA80Mfを使う。
  • 微動ハンドルはVixen製のポルタ用のフレキシブルハンドルを使う。
  • 眼視を想定し、三脚の足を半分程度伸ばした状態で、2台の三脚を同じ高さにする。

IMG_0237
2台のセットアップです。三脚はほぼ同じ高さにしています。
鏡筒とフレキシブルハンドルを載せ替えて比較しています。
写真でZEROについているハンドルは無視してください。

2つの測定の違う点
  1. ポルタIIの経緯台をポルタIIの三脚に載せたものに鏡筒を載せる(以下このセットアップをポルタIIと呼びます)
  2. ZEROをCelestron社のAdvanced VX用の三脚に載せたものに1と同一の鏡筒を載せる(以下このセットアップをZEROと呼びます)

ただし、後から分かったことですが、三脚の強度に無視できないくらいの大きな違いがあることが判明しました。なので今回はZEROにAdvanced VX用三脚でここまで振動を抑えることができるという目安と考えていただければと思います。


観測方法

ポルタIIとZEROの2種で鏡筒部分を揺らし、その揺れがどのように減衰していく様子を、視野を撮影しながら見ていきます。


2種の倍率

それぞれ観測、測定のたびに鏡筒をフレキシブルハンドをポルタ経緯台とZEROに載せ換えます。光学的に2種類の設定をそれぞれの経緯台で試します。
  1. 40倍相当: 天体導入時を想定し、焦点距離800mmの鏡筒と焦点距離20mmのアイピースで40倍程度の視野を仮定し、フォーサーズ相当のCMOSカメラ(ASI294MC Pro)ので撮影
  2. 160倍相当: 天体導入後、拡大して観察する場合を想定し、焦点距離800mmの鏡筒と焦点距離5mmのアイピースで160倍程度の視野を仮定し、同一CMOSカメラの(ASI294MC Pro)一辺4分の1、面積にして16分の1を切り取って撮影
1.、2.ともにフレームレートを上げるために4倍のビニングをして画素をそもそも4分の1に落としています。また、2.ではさらに速い動きを見るために、画面を切り取って小さくしてフレームレートをできるだけ上げています。


昼間の景色で比べてみる

まずは大まかな動きを掴むために、昼間の明るい景色で40倍相当で比較してみました。最初に望遠鏡を買って、昼間に練習するのに相当すると思えば良いでしょうか。具体的には山の上に立っている鉄塔を端から真ん中ら辺に持ってきています。

まずは横方向(yaw, ヨー方向)です。フレキシブルハンドルをまわして動かします。動かした後にどれくらい揺れるかを見ます。

ポルタの場合です。
倍率40倍相当の横の動き: ポルタの場合



ZEROの場合です。
倍率40倍相当の横の動き: ZEROの場合

これを見るだけで相当インパクトのある比較になっています。とにかくZEROの振動減衰が見事です。

続いて縦方向(pithc, ピッチ方向)です。まずはポルタIIの場合

倍率40倍相当の縦の動き: ポルタの場合

次にZEROです。
倍率40倍相当の縦の動き: ZEROの場合

ポルタIIもZEROも、横よりは縦の方が揺れにくいのは同じのようです。これは構造的に縦は縦のみの機構を担っていますが、横は横の機構と縦の機構を合わせて担当しています。当然重くなるので、その分横が揺れやすいのは不思議ではありません。

ポルタIIの方は多少揺れますが、やはりここはZEROの揺れの少なさを褒めるべきでしょう。揺れの振幅も、揺れが小さくなる時間もZEROは素晴らしいです。ただしこの結果はかなり大きく揺らした場合なので、実際に初心者がポルタIIで昼間に最初に練習する時でも、そこまで困ることはないのかと思います。


実際の観測を想定して木星で比べてみる:  導入時相当

初心者が望遠鏡を買って見てみる醍醐味の一つが木星や土星などの惑星です。そのため、今度は実際の観察を想定して、夜に木星を見て揺れの具合を比較してみましょう。

まずは木星で40倍相当で判定します。これは低い倍率で天体を導入するときの動作に相当します。木星を端から真ん中ら辺に持ってくるときの揺れで比較します。

横方向の揺れです。まずはポルタIIから。

23_16_31_F001-193s
倍率40倍相当の横の動き: ポルタの場合

次は同じく横方向で、ZEROの場合です。
23_40_29_F001-193s
倍率40倍相当の横の動き: ZEROの場合


次に縦方向で、まずはポルタの場合。

23_18_10_F001-192s
倍率40倍相当の縦の動き: ポルタの場合

縦に振っているのですが、横の揺れの方が出やすいので多少横揺れがカップルしてしまっています。

次にZEROの場合です。
23_40_54_F001-192s
倍率40倍相当の縦の動き: ZEROの場合


惑星の動きで見てもZEROの振動の減衰具合は特筆すべきで、特に縦方向の操作はもう十分すぎるほど減衰してしまって、インパルス的に動きを与えることが困難になっているくらいです。

実際操作していて思ったのですが、どのようにハンドルを回してどういったインパルス応答を与えるかで揺れの具合は違ってきます。ポルタIIの場合でも熟練してくると、最終的な揺れを少なくするように、最初は大きく動かして、見たい所の近くでゆっくり動かすなどのテクニックを、自然に習得できるのかと思います。なので、倍率が低い天体導入の際には、慣れてくれば上記動画の差ほどは気にならなくなるかと思います。



実際の観測を想定して木星で比べてみる:  拡大時相当

次に、木星で160倍相当で見てみます。これは定倍率で導入された惑星を、倍率を上げて拡大して見るときに相当します。視野が狭いので、先ほどのようにフレキシブルハンドルを回すとうまく揺れてくれないので、鏡筒をピンと弾くことでインパルス応答に相当する揺れを与えました。

まずは揺れやすい横方向です。最初はポルタIIから。
倍率160倍相当の横の動き: ポルタの場合

ZEROです。
倍率160倍相当の横の動き: ZEROの場合


次は縦。まずはポルタII。
倍率160倍相当の縦の動き: ポルタの場合


最後にZEROの縦方向です。

倍率160倍相当の縦の動き: ZEROの場合



この試験は、フレキシブルハンドルを回したわけではないので、例えば観望会などでお客さんが鏡筒に触れてしまったことなどに相当するのかと思われます。これくらいの倍率で惑星を拡大して見る場合、特に望遠鏡の扱いに慣れていない初心者には、揺れの違いは実際の快適さの差として出てくると思います。ZEROの揺れくらいで収まってくれると、木星の細かい模様をじっくり見るときにも見やすいでしょう。


実際の使い心地

使って見て思ったことです。確実にZEROの方が揺れが少ないのは上記映像を見てもわかるのですが、その一方ポルタ経緯台に比べてZEROの方がハンドルが固いです。これはフリーストップの調整ネジとかの問題ではなくて、ある程度強度を保つためにこれくらいの固さが必要だったのではという印象です。また、微動調整つまみをフレキシブルハンドルで回すとき、遊びが少し多いなと思いました。これらは好みかもしれませんが、ポルタとZEROを比べると硬さと遊びに関しては個人的にはポルタに一日の長があると思いました。

おそらく微動の固さに関連すると思うのですが、揺れに対しての感想は反対になります。ポルタだけを使っていた時は、揺れは多少は気になっていましたが比較したわけでないのでそこまでは気づかず、今回ZEROと比べて、初めてはっきりと不満と感じました。

繰り返しになりますが、私が持っているポルタ2は中古で手に入れたものなので、新品の時の性能が出ている保証がありません。ですが、初心者がこの揺れだけを見てメーカーに修理を出す判断をする、もしくは実際に修理を出す気になるとも到底思えず、仮に使っていてヘタったのだとしたら、耐久性という意味で少し考えた方がいいのかもしれません。いずれにせよ、私が持っているポルタ2は一例に過ぎず、当然全てのポルタ2を代表しているわけではありません。その上でのことですが、少なくとも手持ちのものは(ZEROと比べると改めて気づきますが)揺れは結構大きくで、フレキシブルハンドルから手を離して揺れてしまうと、フレキシブルハンドル自身の揺れで視野が揺れてしまうくらいです。


三脚に関して

今回ZEROと比較することにより、これまであまり気にしなかったポルタIIの弱点が見えてきました。なぜポルタがZEROに比べて揺れが出るのか明るいうちに見てみました。2つの原因があるのかと思います。
  • 経緯台の可動部が柔らかく、ハンドルを回すのも軽くて操作しやすい反面、ここでぐらついてしまっている可能性が高い。
  • 根本的に三脚が弱い。
特に三脚に関しては目で見て揺れやすいのがわかるくらいです。動画でその様子を撮影してみました。


わかりますでしょうか?鏡筒を揺らすと、三脚(真ん中手前がわかりやすいです)もつられて揺れてしまっています。わかりにくい場合は、全画面表示などにして見てみてください。一見小さな揺れに思えるかもしれませんが、本来三脚は載っているものを揺らさないような役割をするものです。鏡筒を揺らすだけでこれだけ三脚が揺れてしまうのは、無視できる範囲とは言い難いでしょう。触らなければ揺れないかと思いがちですが、風が吹いた時は致命的ですし、導入時はどうしても触れてしまうので揺れてしまう可能性が高いです。

ちなみに、ZEROをAVX三脚に乗せたときに、同様に鏡筒を揺らしたときの映像も載せておきます。


こちらは拡大しても揺れている様子が全く見えません。揺らしていないように思われるかもしれませんが、音を大きくして聞いてみると途中から鏡筒を叩いているのがわかるかと思います。人間の力なので必ずも同じ状況にはならないですが、基本的に同程度の力で叩いたつもりです。音が小さいと思われるかもしれませんが、やはり揺れていないので記録された音も小さくなっているのかと思われます。

本来三脚は積載物を安定に支えるのが役割なので、揺れないものの方がいいのは当然です。それでもやはりこれも程度問題で、頑丈すぎるものは逆に重くなったりして取り回しに苦労することもあります。ただ、Advanced VX用の三脚程度の重量とZEROの組み合わせでここまで振動が減るのなら、特に惑星などを拡大して見たときには十分に検討する価値があるのではないかと思います。ZEROの販売ページを見ると強化版の三脚を選べるようです。これだと今回使ったAdvanced VX三脚と同等クラスかと思いますので、より揺れを少なくしたい場合はこちらを選ぶのもいいかと思います。

これらのことから、まずポルタIIは少なくとも三脚を改善もしくは丈夫なものに交換するだけでも揺れは相当改善すると思われます。別の言い方をするなら、経緯台として考えるとZERO自身の揺れは相当小さいため、もしZEROの性能を引き出したい場合は、ある程度強度のある三脚を使わないともったいないとも言えます。でもこのことは三脚の重量増加にもつながるので、手軽さという利点を損なう可能性もあるので、ケースバイケースで強度と重量のバランスを考えて選択すればいいのかと思います。

今回はZERO用には相当強度の高い三脚を選択してしまいました。結局のところ、今回の比較は「入門機の標準と言ってもいいポルタIIとの振動に比べて、振動減衰特性を特徴として開発したZEROを使うと、どのくらいまで揺れを改善できるか」という例を示したことになるのかと思います。ポルタIIを改善していって、揺れないものにアップグレードしていくような楽しみ方を見出すこともできるのかと思います。


まとめ

星まつりで何度かプロトタイプには触れたことはあり、ある程度すごいことは知っていましたが、実際に使って見ると、ZEROの振動減衰に関しては驚くほどの結果でした。ポルタIIだけを使っていた時は揺れはここまで意識できていなかったので、例えば初心者がポルタIIを最初に買って普通に使う分には、特に気になるようなことはないでしょう。ただ、もし今使っている経緯台に不満がある場合は、ZEROを検討してみる価値は十分にあるのかと思います。

経緯台単体にそこまでかける価値があるのかというのは、人それぞれかと思います。個人的にはZEROは素晴らしい製品に仕上がっていて、スコープテックさんの努力や熱意を十分に伺うことができるのかと思います。満足です。
