カテゴリ:software > plate solving

SharpCapのバージョン4.1.11226 (10月30日) 以降から、独自のビルトインのプレートソルブ機能「SharpSolve」が搭載されました。これでもう、外部のプレートソルブソフトをインストールする必要がなくなります。不安定だと思われていたトラバースを使って試してみたので、記事にしておきます。


設定方法

使い方ですが、 メニューの「ファイル」SharpCapの設定画面を開き、「プレートソルブ」タブを選びます。
01_PS_setting
  1. 「プレート解析エンジン」のところで「SharpSolve(SharpCap's built in plate solver)」を選びます。もしこの選択肢が出てこない場合は、SharpCapのバージョンが古いことが考えられますので、今一度バージョンが4.1.11226より新しいかチェックしてみてください。バージョン番号はSharpCap画面の一番上のところに表示されています。
  2. 焦点距離は自分が使っている望遠鏡の値を正しく入れてください。
  3. 解析範囲が視野角で0.5度以上の場合はもうこれでOKですが、もし0.5度以下の視野で解析したい場合は、インターネットに繋いだ状態で「インデックスファイルのダウンロード」を押してください。ネットの速度にもよりますが、1分程度でダウンロードが終わり、その後「0.25度」が選択できるようになります。
設定はせいぜいこれくらいです。実際に試してみましょう。


SharpSolverのテスト

今回架台は経緯台のトラバースで試しました。以前ASTAPやASPSでプレートソルブ試した時に、AZ-GTiに比べてトラバースだと明らかに不安定なことがあり、その後コントローラーソフトのSynScan Proを最新版にしてAZ-GTiもトラバースもかなり安定になったという経緯があります。このトラバースで動くなら、おそらく他の架台だとほぼ問題なく動くでしょう。

適当に初期アラインメントをします。画面に星が表示されますが、最初の導入なのでおそらく方向は正確ではないはずです。今回もベテルギウスを導入したつもりが、全然画面内には来ていません。試しにまずはここでASTAPを実行してみました。

ASTAPでの恒星の認識はうまくいくときはうまくいくのですが、たまに(方角や、星の見え方によって)全くうまくいかない時があります。こんなときは代わりにプレートソルブエンジンをASPSに切り替えてその場を凌いでいたのですが、ASPSは解析するのに時間がかかってじれったいのと、ASPSでもうまくいかないことがあって、そんな場合は見ている方向をわざと変えてやって認識させたりしていました。

このSharpSolveはかなり優秀みたいで、今回たまたまASTAPでうまく認識できなかったのですが、SharpSolveに変えたら全く問題なく認識できました。しかも認識の速度がかなり速いです。ASTAPもそこそこ速いと思っていましたが、SharpSolverはそれ以上の速度です。

うまくいくと以下のような画面になり、何度くらいずれていたがが出てきます。
02_PS_setting_success

今回は2.23度ずれていたとのこです。赤道儀や経緯台をSharpCapに接続しておいて、このずれを架台にフィードバックして課題の向きを補正することで、架台が今向いていると思っている方向と、実際に向いている方向を自動的に一致させます。

ちなみに、「プレートソルブ」という単語の意味は、「今見いている視野の方向を計算して求める」ということに過ぎず、架台の方向を補正するという意味は含まれていませんが、最近では「方向の補正」まで含めてプレートソルブという単語で表すことが多くなってきていますね。


まとめ

今回はSharpCapの新機能「SharpSolve」でプレートソルブを試しましたが、安定性、速度はこれまでのプレートソルブソフトを凌駕しています。トラバースでも全く問題なく動いたので、かなりのものでしょう。これでトラバースでの電視観望が完全に実用レベルになったのかと思います。

まだSharpSolveを試していない方は是非とも試してみてください。


プレートソルブトラブル解決集の続報です。今回はある意味決定版になっています。前回あやふやにし解決できなかったことが、かなり確実に解決できるようになりました。




SynScan Proの最新版

2023/9/2にSynScan Proの最新版(v2.4.5)がリリースされました。リリースノートによると、今回のバージョンアップでプレートソルブ関連で以下のような改善をしています。
  • Re-enabled PAE, where were disabled from 2.3.4 to 2.3.9
  • Replaced "Align with Sync" page with "Sync samples" page.
  • Multi-star alignment, where performing any of the following adds a sync sample:
  • Using one of the alignment methods from the Alignment page
  • Centering on a celestial object at the prompt after any catalog object GOTO
  • Receiving a `SyncTo` command from ASCOM with a plate-solving software
これは2022年9月にバージョン1台からバージョン2台になって以来、初めてのプレートソルブ関連の大きな改善です。バージョン2以降では、上に書いてある2.3.4でPAE(調べるとPointing Accuracy Enhancementとのことです)をオフにしたことが唯一の変更で、それも今回戻してあるということなので、それを含めて初の大きな改善となるということです。

現実に、バージョン1台でそこそこ安定だったプレートソルブ関連は、バージョン2台で不安定になりがちでした。そのため、プレートソルブを試す際は、まずは手持ちのSynScan Proを現段階で最新のv2.4.5以降にすることをお勧めします。実際に、今回かなり安定な状況を実現できています。

また、最新のSynScan ProではPCに接続されたゲームコントローラーでAZ-GTiが動かせるそうです。私はまだ試していませんが、Xbox互換、PS3互換のものが使えるそうなので、興味がある方は一緒に試してみるのもいいかもしれません。

あと、SynScan Proではなく、ただのSynScanもアップデートされていますが、こちらはProを単に機能制限しただけのようなものです。その機能制限の中にはワンスターアラインメントなどあって然るべき機能も含まれて制限されてしまっているので、私は今はProの方しか使っていません。SNS上には、Proでない方でどうしても解決しなかったトラブルが、ショップの方の助言でProにしただけで一発で解決したという例もあるみたいなので、何か理由がない限りPro版を使う方がいいのかと思います。


接続の確認

今回の動作条件は、AZ-GTiを使ったプレートソルブをするために、PCにSynScan ProとSharpCapがインストールされていて、それぞれをASCOM環境で接続するためにASCOMプラットフォームがインストールされていることとします。プレートソルブはASTAPもしくはASPSを使います。最新のSharpCapではPlatesolve3もサポートしているので使えるかもしれません(私はまだ未検証)。

1. SynScan ProとAZ-ZTiの接続

まずはSynScan ProとAZ-ZTiの接続がきちんと確立されているか確認します。接続方法はデフォルトのWiFiを使っても、オプションのケーブルを使った有線でも、どちらでも構いません。プレートソルブをするためには「PC上の」SynScan ProとAZ-GTiを接続することが必要で、最初はスマホやタブレットのSynScan Proでの接続でも構いませんが、プレートソルブ時、より正確にいうとSharpCapと接続する時にはPC上で動いているSynScan Proとの接続が必要になります。

経緯台モードか赤道儀モードかはどちらでも構いません。自分が設置している状態に合わせてください、どちらのモードでも正しくプレートソルブができます。

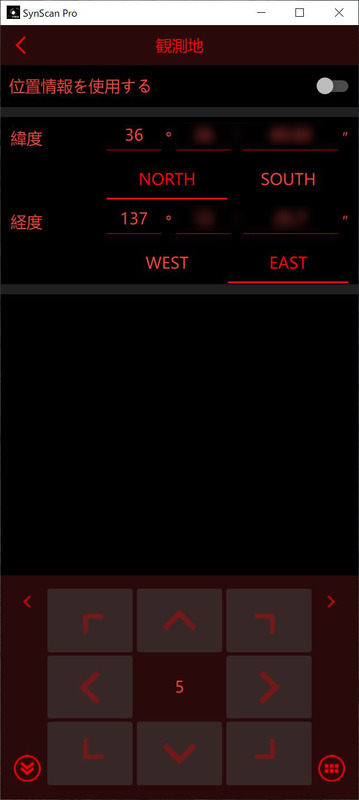

一つ重要なことが、緯度経度情報が正しく入っているかです。SynScan Pro上で「設定」から「位置情報」を見て、きちんと緯度経度が入力されている確認します。

13

PCはGPSを持っていないので、位置情報を自動的には取得できないことが多いです。GPSを持っていなくてもインターネットから位置情報を獲得することもできますが、正しい位置にならない場合もありますので、自分で数値で確認するのが確実です。ここが大きく間違っていると、プレートソルブも初期アラインメントも全然違った方向に行ってしまいます。関連した注意ですが、最初スマホやタブレットのSynScan Proに接続して正しい位置情報が入っていると思っても、PCに切り替えた時にはその情報は引き継がれません。なので、PC上のSynScan Proで位置情報を確かめるようにしてください。


2. SharpCapとSynScan Proの接続

次にSharpCapとSynScan ProをASCOM経由で接続します。ASCOMプラットフォームはASCOMのページから、SynScanアプリ用のASCOMドライバー(2023/9/11現在、2023/9/3のv1.4.0が最新)はSkyWatcherのページからダウンロードしてインストールしてあるとします。

SharpCapの「設定」の「ハードウェア」から「SynScan App driver」を選び、メイン画面右の「望遠鏡制御」の「接続済み」をオンにします。正しく接続されると、AZ-GTiが向いている方向などの数値が出てきます。一つ確認しておくといいのは、その数値が時間と共に動いているか、PC上のSynScan  Proの「ユーティリティ」の「情報」を見て、その数値と合っているかを見ることで、きちんと接続されているかがわかります。実際、以前のバージョンでは数値が動かなかったり、全部0だったりして、接続できたように見えてもうまく接続できていないことが何度かありました。今のところ、最新バージョンのSynScan Proでは接続に失敗したことはありません。


SharpCapのプレートソルブの設定

接続がきちんとできていたら、次はプレートソルブの設定の確認です。まず、SharpCapの「設定」「プレートソルブ」画面を見ます。

14_ps_gauss

ASTAPもしくはASPS、もしくはその両方がインストールされているでしょうか?インストールされている場倍は、上の画面のように下の方にFoundとかでますが、まだインストールされていない場合は、どちらか、もしくは両方ともインストールしてください。「プレートソルブアプリケーションの選択」で選択することも忘れないでください。お勧めはASTAPですが、たまにASTAPだと解決できなくて、ASPSだと解決できることがあります。でもASPSは遅いので私は普段使いはASTAP、どうしてもダメな時はASPSとしています。

重要なことの一つ目は、焦点距離がきちんとあっているかです。これが実際の鏡筒と大きく間違っていると、どうやってもプレートソルブで位置解決ができません。

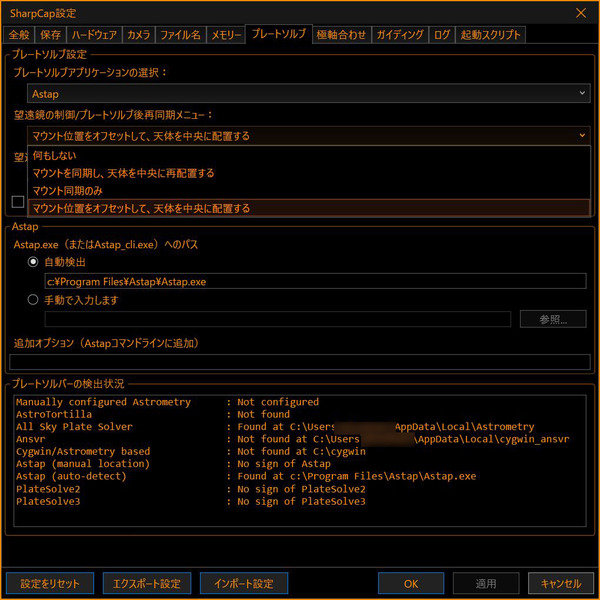

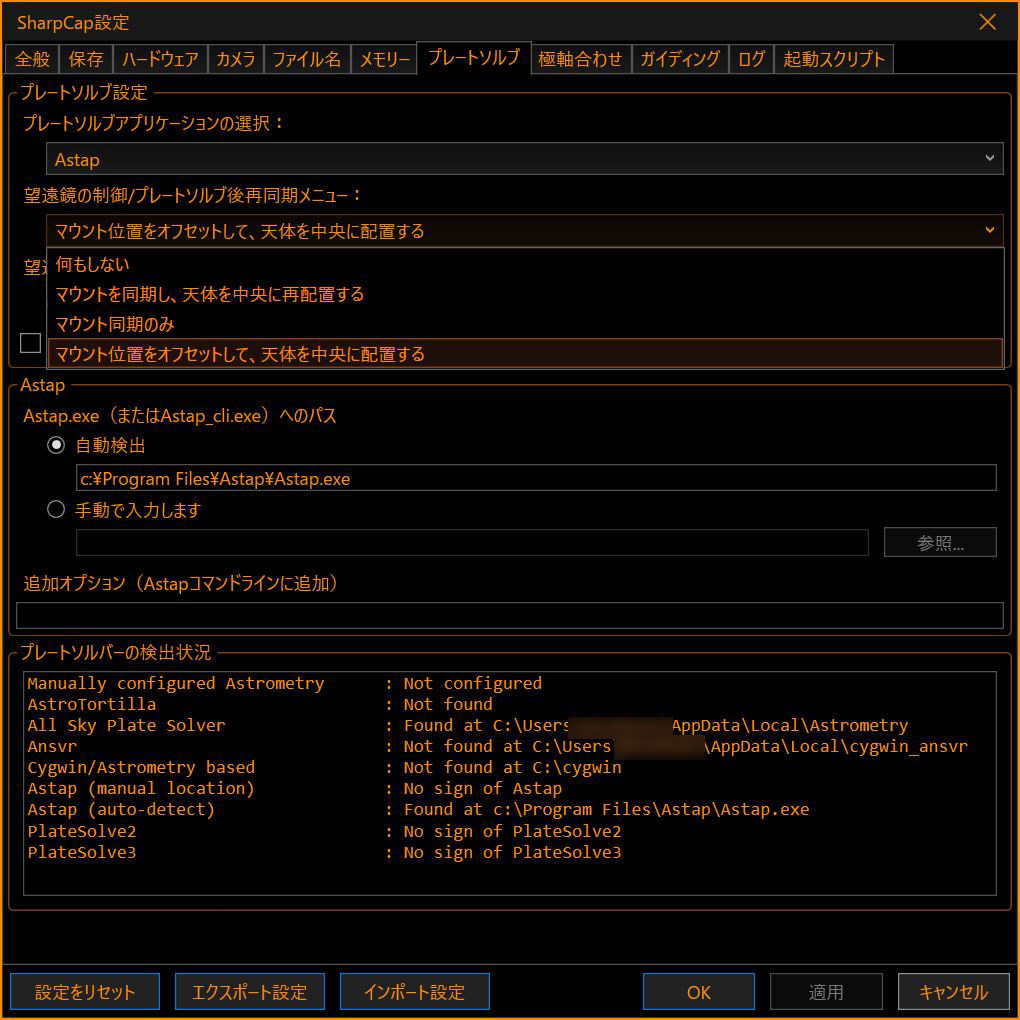

重要なことの二つ目は、下の画像のようにSynScanとの同期方法を4つ目の「マウント位置をオフセットして、天体位置を中央に配置する」を選ぶことです。これまでは2つ目の「マウントを同期し、天体を中央に再配置する」にしてたのですが、SysScan Proが反応せずAZ-GTiが動かないことがありました。4つ目のオプションは今のところほとんどの場合AZ-GTiをきちんと動かせています。

01_platesolve_gauss


初期アラインメント

準備ができたら、初期アランメントの最中にプレートソルブを試してみましょう。まずはSynScan Proから「アラインメント」を選びます。1スターアラインメントで十分でしょう。出てきたリストの中から、今見えているわかりやすい星を選び、そのまま導入します。今回は木星を選びました。

03

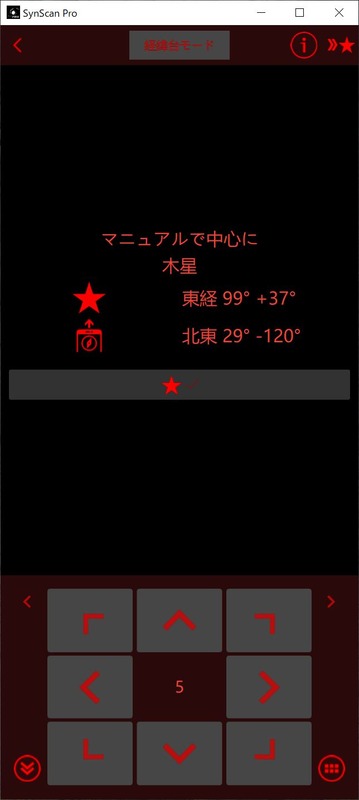

SynScan Proがターゲット天体に向くまでに、ターゲットまでの差が角度で表示され、数字がどんどん小さくなっていきます。SynScan Proがターゲットの方向に向いたと思い込んだ時に下のような画面になります。

04

ここで、SharpCapの画面にターゲットの星が出て来ればいいですが、出てこない場合はプレートソルブの出番です。上の画面で書いてある「マニュアルで中心に」というのの代わりに、「プレートソルブで中心に」持って行ってやるという意味です。なのでこの時点ではまだ、完了をSynScan Proに知らせる真ん中の「星印の横長ボタン」を押してはいけません


プレートソルブの実行

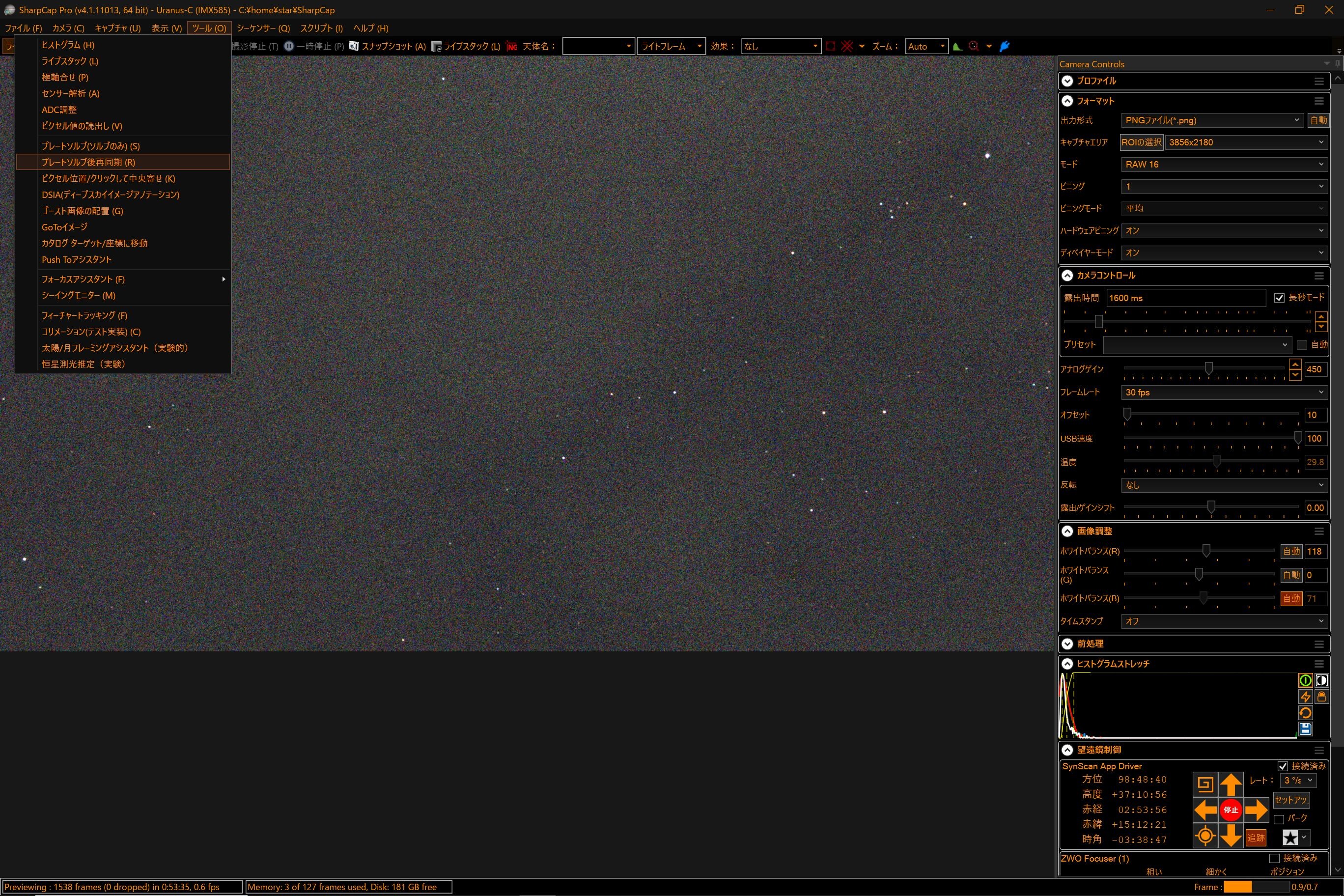

プレートソルブはSharpCapのメニューの「ツール」から「プレートソルブ後再同期」を選ぶか、右側パネルの「望遠鏡制御」の方向矢印の左下の方角マークのようなアイコンを押します。

06

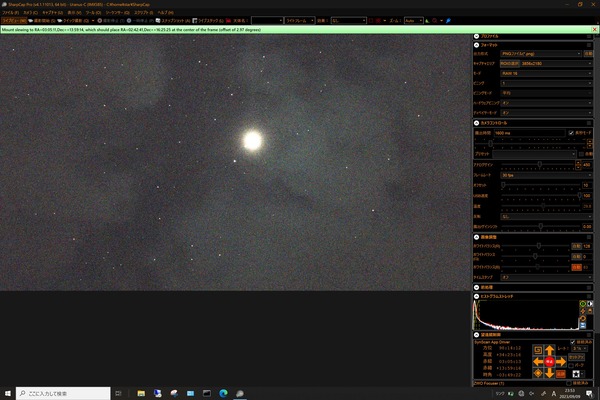

うまくプレートソルブが下位を見つけると、どれだけずれていたかの表示が角度で緑色のバーのところに表示され、自動的にターゲット天体が真ん中に来るようにAZ-GTi下に信号が送られて、下の画面のように実際にターゲット天体が導入されます。

07

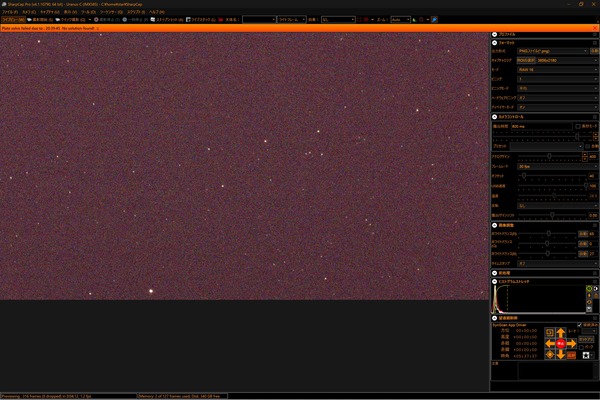

問題はこうならない時です。いろんなケースがあります。まず、以下のようにNo solution foundと出る場合です。2つの原因が考えられます。もし下の画面のように望遠鏡接続のところの数値が明らかにおかしい場合は、SharpCapとSynScan Proとの接続がうまくいっていません。再度接続しなおしてください。再接続でエラーなど出る場合は、SynScan Proをいったん閉じて再度開いてから、SharpCapから接続してみてください。

スクリーンショット 2023-06-21 204001

接続がうまくいっているはずなのにこのエラー場出る場合は、あまり追求せずにターゲット天体を変えてみてください。一度この状態でできる限りのことをやったことがあるのですが、結局どの試みも失敗し、最後あきらめがてらターゲット天体を変えたら、今までの苦労は何だったのかというくらい、一発でプレートソルブが成功しました。なので最近はこのエラーが出たら無駄なことはせずに、素直にターゲット天体を変えるようにしています。

上の問題が解決した時に、次によく出るエラーが、下の画面のような星が「多すぎる」とか「少なすぎる」とかいうものです。でもこのエラー、SynScan Proを最新版にしてから「多すぎる」というのは見なくなりました。今のところだけかもしれませんが、改善されたのかもしれません。星が「少なすぎる」というのは、プレートソルブをうまくやろうとしているが、取得した画像のクオリティが悪い場合に出てきます。雲が多い、空が明るすぎて星がよく見えないなどです。この場合は露光時間を延ばすとうまくいくケースが多いです。

スクリーンショット 2023-06-21 204001

ただし逆に、露光時間を延ばしすぎてうまくいかないこともあります。例えば星が流れてしまう場合です。私は5秒程度が最もうまくいっています。どれだけ星が流れるかは、AZ-GTiの水平出しの精度、見ている方向などによりますので、取得した画面で星が明らかに流れていないか確認してみてください。星が流れない限りは、露光時間は長いほうが有利です。

このエラーが回避されれば、あとはうまくいくでしょう。自動的にAZ-GTiが動き出し、ターゲット天体が画面真ん中近くに来るはずです。


初期アラインメントの完了と、次の天体の自動導入

プレートソルブがうまくいったら、初期アラインメントのマニュアルで中心へもっていくことが完了したことになります。SynScan Proに残っていた初期アラインメント画面の真ん中の星印バーを押すのを忘れないでください。これでプレートソルブを利用した初期アラインメントは完了です。実際に見てみたい天体をSynScan Proから自動導入してみてください。

さて、初期アラインメントで導入したターゲット天体の近くの天体を自動導入する場合は、特に問題なく画面真ん中らへんに来るかと思います。

ところが、遠くの天体を自動導入する場合は画面内に入らないこともあるかと思いますが、その場合もプレートソルブをしてみてください。設定などはうまくいっているはずなので、今度は特に問題なく真ん中に導入されるはずです。ただし自動導入でプレートソルブをしたとしても、AZ-GTiが認識している(遠くに移動した誤差のために間違って認識されている)位置がアップデートされるわけではないです。そのため、次の天体がもし今導入したものの近くにあったとしても、同じような誤差のために画面内に入ってこなくて、再度プレートソルブをする必要があるかと思います。そんな場合はSynScan Proでアラインメントを選んで、今見ている方向の近くにある星でアラインメントを取り直してみてください。同じように「マニュアルで中心に」と出たところで再びプレートソルブをして、うまく導入されたら初期アランメントを完了して、SynScan Proが認識している位置をアップデートしてみてください。こうすることで、その付近の天体の自動導入できちんと画面内に入るようになるはずです。


トラバースの場合

今回AZ-GTiだけでなく、少し前に発表されたSynScan仲間のトラバースもじっくり試してみました。



上の記事でも少し書いていますが、この記事で試した次の日の観望会でも接続やプレートソルブにトラブルがありました。その後自宅などでも何度か試していたのですが、うまくいく時とうまくいかない時の差がかなりあり、観望会本番で使うのは少し怖いという印象でした。少なくともAZ-GTiと比べると安定度の差はあったかと思います。

ところが、今回SynScan Proのバージョンを最新のものにアップデートしてからは、トラバースで以前経験したようなトラブルは今のところ一切なくなっています。少なくとも、もうAZ-GTiとの差は感じられないレベルの安定度です。

まだ何度か検証する必要はあるかと思いますが、観望会での実戦投入も含めて、実際に使っていけるレベルかと思いますので、今後どんどん活用していきたいと思います。


これ以降は、古いバージョンのSynScan Proで試したことも含めた補足記事です。ほとんど役に立たないと思いますが、参考がてら載せておきます。

Device Hubは関係なさそう

(古いSynScan Proで)AZ-GTiとトラバースを交互に使用するなど、複数台からの接続がうまくいかない場合、ASCOMのDevice Hubを使うといいという情報を得ました。Device Hubは複数の各機器のASCOMドライバーを管理し、接続を制御するという中間的なハブの役割をするものです。ダウンロード場所が分かりにくかったのですがここになります。



前回不安定だった状況を再現し、それがDevice Hubで解決するか試しましたが、残念ながらSharpCap上でASCOM Driver for SynScan Appに直接つなぐ方法と、Device Hubを通してSharpCap上でASCOM Driver for SynScan Appにつなぐ場合では、明確な違いを見ることはできませんでした。


SynScan Proのバージョン

PC上のSynScan Proですが、最新より少し前の2.3.9と(私が持っている古い)1.9.20では明確な違いがありました。今回のSynScan Proの最新版で再びオンにしたというちょっと謎のPAEに関連するかもしれません。 SharpCapから接続してAZ-GTiを動かすことまでは両方とも問題なくできます。ですが、プレートソルブになると2.3.9でAZ-GTiにフィードバックしようとするところまでは行きますが、どうやってもAZ-GTiが反応しないことがありました。それを1.9.20にしたところ、何の問題もなく動くことが何度かありました。1.9.20の方がどうも安定に動くのは確かなようです。

このことは、私だけでなくほかの方も同様の指摘をされていたので、偶然とかではないと思います。最新のSynScan Proのリリースノートにあったように、PAEをバージョン2台のどこかでオフにして再び最新版でオンにしているというので、もしかしたらこれがバージョン1台とバージョン2台の安定性の違いに関係していたのかもしれません


プレートソルブトラブルの振る舞い

もう一つ気づいたことがあります。プレートソルブの最初の段階ですぐに「星が多すぎるのでは」とかのエラーが出て全く動かないときですが、どうも探索範囲が毎回15度程度で止まってしまいこのエラーが出ます。うまくいかない時は、SharpCap上で認識されている鏡筒の向きと、撮影した画像が実際に向いている向きとで大きな違いがあるときに、このエラーが出るようです。問題は、実際にはSynScan Pro上では目標天体の近くを向いていると認識されていても、SharpCapがSynScan Proとうまく接続できていなくて、SharpCap上では全然違う方向を向いていると認識された場合は、このエラーが出るようです。

このエラー、SharpCapのメニューからプレートソルブ実行時に選択できる2つのうちの2つめの「同期までしようとする」とすぐに出るのに、一つ目の「同期せずにプレートソルブだけ試す」と出ないこともあるので、どうも同期までしようとすると15度までの探索とかの制限がかかっているからのかもしれません。

その時やらかしたのですが、SynScan Proの緯度軽度情報を間違っていたり、前回の情報が残っていたりで鏡筒のホームポジションがずれていた場合など、そもそもSynScan Proの方が実際の向きと大きく乖離していると、同じ状況に陥ります。色々触っていると、意外に何度かSynScan Proの段階で間違っていることがありました。この場合、SharpCapといくらうまく接続できていてもダメみたいです。このことの自戒も含めて、今回の記事では注意事項にそのようなことを入れています。


まとめ

今回のSynScan Proのアップデートは、AZ-GTiのプレートソルブに関してかなりの改善がなされたように思います。実際、セレストロン系の赤道儀でこれまでプレートソルブで不安定だったことは一度もなかったので、やはりこれはSynScan系のソフト的な問題だった可能性が高いと思っています。

あと、ASCOMドライバーに関してはアップデートに気づかなくて一つ前の1.3.1を使い続けていましたが、特に不具合は感じませんでした。更新日がSynScan Proとも近いので、もしかしたらアップデートした方がより安定になる可能性もあるかと思います。

あと、これまでのプレートソルブに関するトラブルは、SkyWatcherの代理店であるシュミットさんの方にも何度か報告させていただいていて、今回SynScanおよびSynScan Proがアップデートされた際には、いち早くプレートソルブ関連が改善された可能性があるので試してみて欲しいとの連絡を受けました。私からの報告が実際にフィードバックされたかどうかはわからないのですが、現実にアプリが改善され、連絡までしてもらえたのはとてもうれしく、ショップとしての真摯な対応に感謝したいと思います。また、実際に最新バージョンを試してから記事にするまでに、少し時間がかかってしまったことをお詫びします。

さて、これでAZ-GTiだけでなく、トラバースでのプレートソルブまで実用レベルに達したようなので、カバンの中に余裕で入るミニマムセットでの電視観望をどんどんやっていきたいと思います。

先週末の観望会の電視観望でプレートソルブがうまくいかずに大敗を喫したのですが、その原因を調べました。




機材など

一例ですが、私が使っている機材を今回の検証の前提条件として書いておきます。必ずしも同じ状況にしなくても、同様のトラブルはありえると思いますので、参考にしてください。

  • ハードウェア: 鏡筒(FMA135)、CMOSカメラ(Uranus-C)、AZ-GTi or TRAVERSE、三脚、PC(Surface 8, Surface 9, StickPC)
  • ソフトウェア: OSはWindows 10 or 11、SharpCap 4.1、SynScan Pro 231 or older、ASCOMプラットフォーム 6.1、SynScanアプリ用ASCOMドライバー 1.31 or 1.30、カメラドライバーなど

状態:
  1. AZ-GTiをスマホなどのSynScan Proを使って操作する準備ができている。
  2. PC上にSharpCapがインストールされていて、電視観望などができる準備ができている。
  3. PC上にSynScan Proがインストールされ、AZ-GTiに接続して操作する準備ができている。
  4. PC上にASTAPやASPSなどのプレートソルブ環境がインストールされている。
  5. SharpCapからASCOMを介して、SynScan Proに接続する。
  6. SharpCapを使ってプレートソルブをする。
今回は特に1、3、5、6がトラブル箇所で、中でも3と5、特に5が不安定な箇所です。


最初に確認しておきたいこと

まず最初は基本的なところで、PC上のSynScan ProとAZ-GTiがWi-Fi経由できちんと接続されているかです。接続ができているかと思っていても失敗している、もしくは接続していても知らない間に接続が切れていることなどもよくあります。チェックすべきことは
  • PC上のSynScan  Proの「ユーティリティ」の「情報」を見て、きちんと数字が動いているか?スマホやタブレットだけで繋がっていることがあります。
  • スマホとPCの両方から同時にAZ-GTiに接続していないか?
  • PC上で二つ以上のSynScan  Proが立ち上がっていて、重なってAZ-GTiに接続していないか?
  • 観望会などで間違えて他人のAZ-GTiに接続していないか?SynScan  Proの矢印ボタンを押して、きちんと自分のAZ-GTiが回転するか見ます。
などです。ここまではバグとかの可能性はほとんどないので、自分の設定ミスの可能性が高いです。でもこれ以降は自分の設定ミスというより、バグに近いものがたくさんあることがわかりました。ここまでで、きちんとPC上のSynScan ProとAZ-GTiが接続されていることが、ここからのトラブルシューティングの前提条件となります。


トラブル1: SharpCapとSynScan Pro接続の不安定性

ここからはさらにややこしい状況で、この不安定性はバグの一つかと思われます。

現象
  • SharpCapからASCOM経由でAZ-GTi(実際にはSynScan Pro)に接続しようとするとエラーメッセージが出て接続できない。
  • もしくは一旦SharpCapから接続できても、SharpCap上の矢印ボタンからAZ-GTiが反応しない。
  • もしくはSharpCapから接続できていたものを一旦外して、再度接続しようとするとエラーメッセージが出て接続できなくなる。

エラー

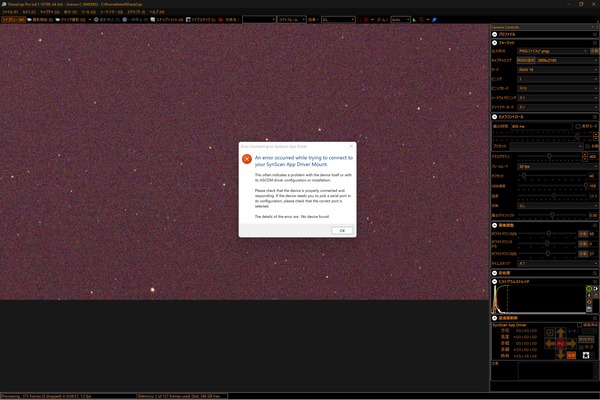

  • エラーメッセージはASCOMドライバーからで、下のように接続先が存在しないとか言われる。
スクリーンショット 2023-06-21 204049


状況確認

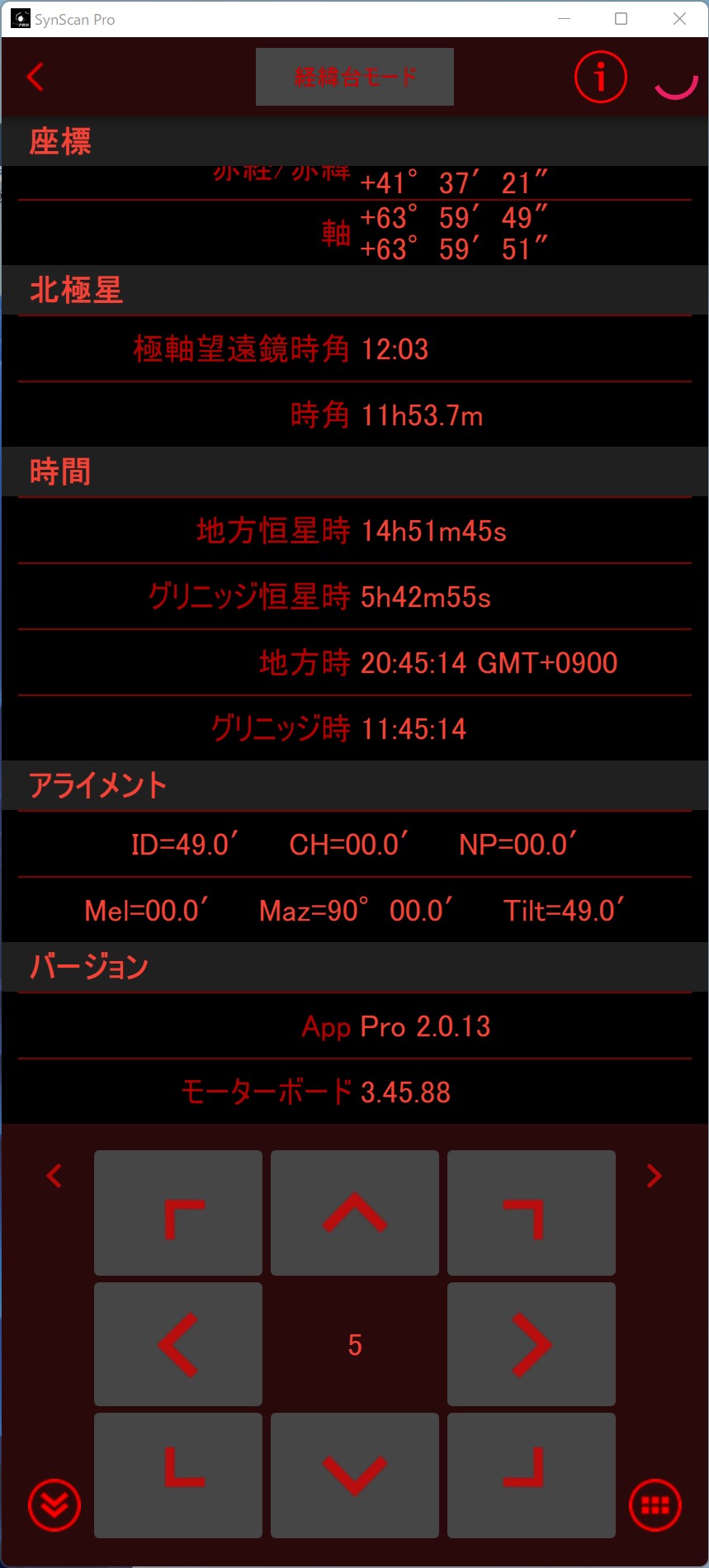

  • PC上のSynScan Proの「ユーティリティー」「情報」から、方位などの数字が動いているかどうか見る。止まっていたら(Wi-Fiなどの問題で)すでにPC上のSynScan ProとAZ-GTiの接続が切れているので、特に前項を見ながら接続をきちんと確認する。
スクリーンショット 2023-06-21 204520
  • SharpCapからまだ接続されいるなら、SharpCapのタブの望遠鏡パネルの数字が動いているかどうか見てみる。止まっていたらすでにSharpCapとPC上のSynScan Proの接続は確立されていない。次の解決策を試す。
  • SharpCapとの接続が確立されていないなら、次の解決策を試す。

解決策
  • PC上のSynScan Proを立ち上げ直す。わざわざ画面上部をクリックして「接続を切る」とかをする必要はありません。そのまま右上のxボタンを押してバチッと閉じてしまっていいです。


トラブル2: プレートソルブした時に解がない

トラブル1までで、ShaprCapとSynScan Proとの接続はうまくいっているはずです。その後プレートソルブをしようとして、以下画面のように「プレートソルブに解がない」とか言われる場合は、それでも前提のSynScan ProとAZ-GTiの接続がうまくいっていないことが多いです。再度前項目をチェックするなどして、SynScan ProとAZ-GTiの接続を確立、チェックしてください。

次にチェックするのが、ShaprCapとSynScan Proとの接続です。普通は右パネルの「望遠鏡制御」のチェックボックスを押すて5秒くらい待つとチェックボックスが出て接続が確立されます。この時点でチェックマークがつかない場合はトラブル1などを見直します。問題はチェックマークがつくのに、実際には接続されていない場合です。

スクリーンショット 2023-06-21 204001
その証拠の一つが、上の画面の右下の接続状況を示すパネルです。接続のチェックマークがきちんと出ていますが、AZ-GTiからの数値の多くが0になっていて明らかにおかしいです。接続されたと見えて実は接続できていないケースで、バグの一つです。

最初接続されても、途中で接続が切れて、右下の接続状況を示すパネルの数値が止まってしまっている場合などもこのケースですが、これはバグというよりは例えばAZ-GTiの電池がなくなったとか、Wi-Fiがなんらかの原因で切れたとかの、ミスの部類になります。

解決方法ですが、とにかく右下の接続状況を示すパネルの数値がきちんと動き出すまで、PC上のSynScan Proを立ち上げ成すなどして接続を繰り返してください。どうしても上手くいかない時は、ASCMOMドライバーのバージョンを落とすなどして入れ替えたり、SynScan Pro のバージョンを落とすなどして入れ替えたりしたら途端に直るということを何度か経験しました。ただし、どのバージョンだと動くとか(3種のPCで試しましたが)法則は無いようで、どうも入れ替えたこと自体が何か書き換えて回避するような感じです。


トラブル3: プレートソルブが全く進まない

現象

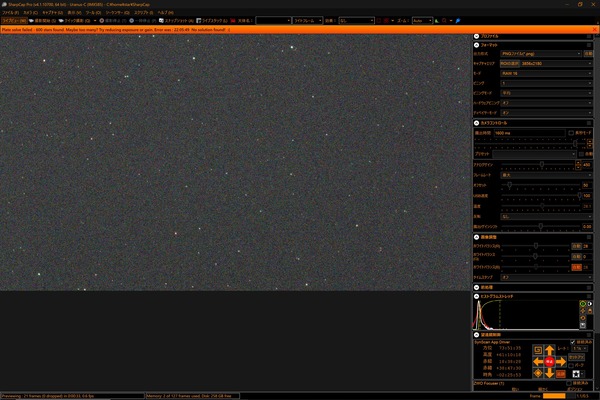

  • プレートソルブすると「星が多すぎるので、露光時間を減らすとかしろ」とエラーが出て全く進まない。実際の画面の星の数はそんなに多くはない。
キャプチャ_02


状況
  • PC上のSynScan Proの緯度経度情報が大きく間違っている。
  • AZ-GTiが向いていると思っている方向と、実際の方向があまりに違う。

解決策
  • PC上のSynScan Proの緯度経度情報を確認します。「設定」の「観測位置」から確認できます。PCは普通GPSユニットはもっていないことが多いので、マニュアルで数値を入れる必要があります。スマホなどのコンパスアプリでその場の緯度経度の値を取得できるかと思います。
  • 緯度経度を合わせ直したら、再度一からアラインメントをやり直します。
  • 星が多いというのはおそらくノイズをカウントしてしまっています。エラーメッセージとは逆ですが、まずは露光時間を伸ばしてみてください。

トラブル4: 同期なしプレートソルブはできるが、同期ありだと何も進まない

これはかなりたちの悪いバグです。

現象
  • 同期なしのプレートソルブはうまくいくのに、同期ありだとプレートソルブすることなく「星が多すぎる」とエラーが出る。
  • ASTAPだと上記の状況だが、ASPSだと同期ありもとりあえずプレートソルブには進むが、次のトラブル5のように実際には同期できない。

原因
  • トラブル2のところでチェックしたように、右下の接続パネルの数値が動いていて一見うまく接続できているように見えても、実はまだ内部で接続がうまくいっていない。
  • PC上のSynScan用のASCOM driverが悪い。

解決策
  • トラブル2でやったように、ShaprCapとSynScan Proの接続を何度かやり直す。
  • ASCOM  driverのバージョンを変える。最新版(1.31)は明らかに挙動がおかしかった。1.30戻したらエラーは出なくなり、プレートソルブを継続するようになった

ハマってしまうと、一番時間がかかるところだと思います。不思議なことに、全くトラブルなしで行く場合もあれば、接続をし直して一度うまくいくとそれ以降は問題が一切出なくなったり、何度接続し直してもうまくいかずに、ASCOMドライバーのバージョンを一つ(1.31から1.30)に落としたら途端に上手くいったとか、とにかく現象も解決策も不安定なバグです。

あと、ドライバーなどの以前のバージョンを落とすには

https://inter-static.skywatcher.com/downloads/setup_synscan_app_ascom_driver_131.exe



https://inter-static.skywatcher.com/downloads/setup_synscan_app_ascom_driver_130.exe

などとウェブブラウザーのアドレスのところを書き換えてアクセスすると、そのファイルが存在すれば落とすことができます。

SynScan Proの場合は

https://inter-static.skywatcher.com/downloads/synscanpro_windows_238.zip



https://inter-static.skywatcher.com/downloads/synscanpro_windows_220.zip

などと書き換えます。


トラブル4: 同期しようとするが、実際には同期されない

これもかなり解決しにくいバグです。

現象

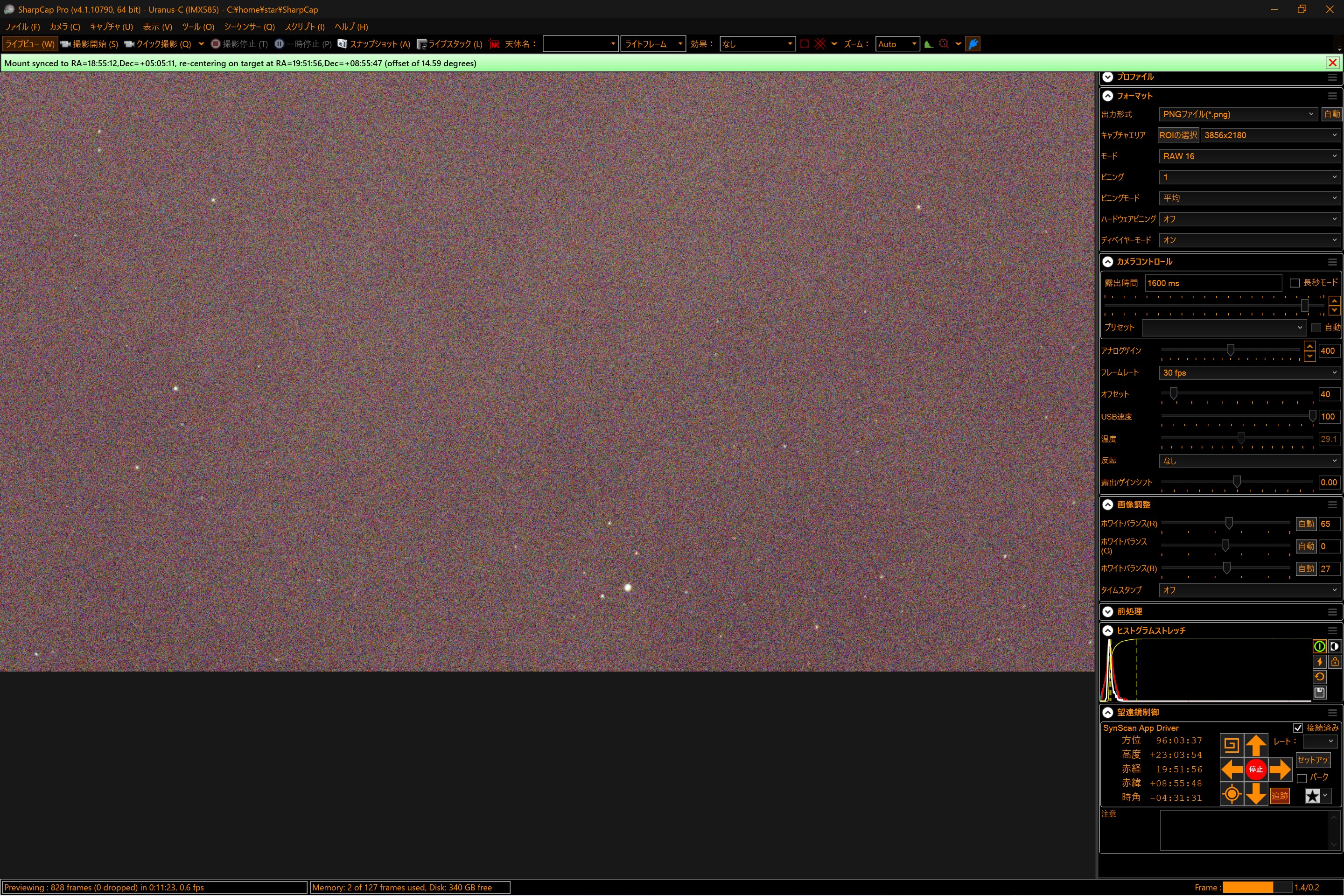

  • 同期なしのプレートソルブはうまくいって、同期ありだと何度ずれているという計算結果まで出てこれから同期すると表示されるのに、実際にはAZ-GTiが反応せずに同期されない。
  • ASTAPでもASPSでも同じ状況。

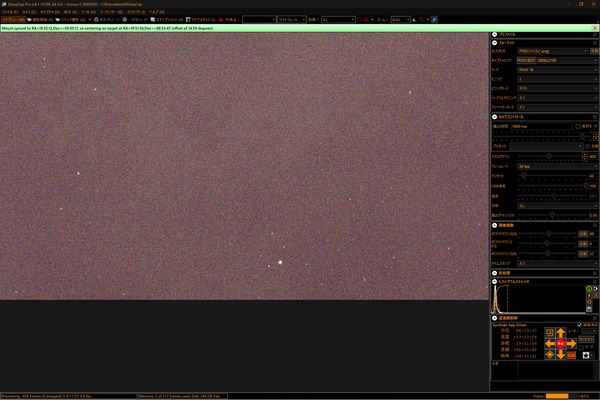

スクリーンショット 2023-06-21 211349
ここまで行くのに、なぜが経緯台側が動いてくれない。

原因
  • ASTAPでもASPSでも同じ状況なので、プレートソルブソフトの問題ではないと推測。SharpCapの信号を出す部分か、その信号を受け取る部分が悪いと推測。結局PC上のSynScan Proが悪かった。

解決策
  • トラブル2でやったように、ShaprCapとSynScan Proの接続を再度やり直す。
  • SynScan Proのバージョンを最新版から戻したら解決した。

はっきりした解決策は、いまだに分かっていません。再接続を何度かやったり、PC上のSynScan Proを入れ替えると突然直ったりしました。

一つ言えることは、どうも全体的にSharpCapのバグというよりは、ASCMOドライバー、SynScan Pro側のトラブルという感触です。SharpCapのバージョンもいくつかえて試したりしましたが、何ら改善も悪化もしませんでした。なので疑うとしたら ASCMOドライバー、SynScan Proかと思います。あとAZ-GTiのファームウェアを赤道儀化をかなり昔にして以来アップデートしていないので、それが問題の可能性もありますが、今回は少なくともAZ-GTiの方はいじらずに、また、TRAVERSEのファームは最新に近いはずなので、あまり関係ないと思っています。


ASTAPは動かずASPSだと動く

うまくいくならASTAPのほうが速いので、私は普段ASTAPを使うのですが、ASTAPだと解まで辿り着かなくて、ASPSだと解決して同期までできるるということが何度かありました。でも不思議なことに、一度ASPSで同期までできると次はASTAPでも同期までできたりします。まだ感覚的な範囲なのですが、どうもAZ-GTiで認識している方向と、実際の方向に大きな差があったりするとASTAPだとうまくいかないことがあるような気がしています。でも気のせいかもしれません。とにかくASTAPでうまくいかない時はASPSも試してみてください。ちなみに、ASPSがうまくいかなくてASTAPだけ上手くいったことは今のところありません。なので普段使いでASPSでもいいのかと思います。ただし遅いです。


まとめ

もちろん、今回のトラブル回避が全てではなく、環境によっては再現できなかったり、違った振る舞いになることもあるかと思います。この情報を鵜呑みにするのではなく、トラブルに出会った場合は、こんなところが怪しい可能性があるという程度で参考にするのがいいのかと思います。基本的にトラブルさえなければ必ずプレートソルブは動きます。

今回は3台のPCで試したところ、とりあえず飛騨コスモス観望会で発生したトラブルを全て再現できて、無事にどのPCでも解決しました。解決する手段は必ずあるということです。でもその解決策もまだまだ不安定で、ソフトやドライバーのバージョンを変えるとしても最新版が必ずしもいいわけでもなさそうです。さらに古いものも、どのバージョンがいいかまでは検証できませんでした。途中でも書いたのですが、入れ替えること自体がどこかの値を書き直して、それで解決している可能性もあります。

今回の経験から、まずはSynScan ProとAZ-GTiの接続をきちんと確立すること、緯度経度情報が重要なことなどがわかりましたし、さらにはShapCapとSynScan Proの接続の確立が一番大切なこと。むやみやたらに最新版にバージョンアップしないことが重要なようです。もし安定に動いているならそれを保つこと。アップデートする場合は、必ず時間のあるきに行い、実際の星空でテストすることが大事かと思います。安定に動いていても、何かの拍子に不安定になることもあります。

今思うと、AZ-GTiだけなら安定だったのが、2台目としてTRAVERSEもつないだことが突然のトラブル発生の気もしています。最初TRAVERSEで発生したので、一度はTRAVERSEを疑いましたが、同じことがAZ-GTiで起ったのでTRAVERSEのせいというわけでも、かと言ってAZ-GTiのせいというわけでもなく、複数台を運用したことが問題の可能性が高いのかと思われます。おそらくですが、複数台でどこかのアドレスの値を共有しているのが原因かなと思います。

今回、一応全部解決はしましたが、明らかにバグと思われる部分もあるので、できればメーカーの方で複数台のテストも十分にしていただけると、ユーザーは助かるかなと思います。特に、SynScan Pro単体では問題には見えなくても、ASCOM経由で接続すると不安定さが露呈します。3台のPCで同様のトラブルが確認できたので、偶然とかではないはずです。AZ-GTiはかなりの数が出ているので、複数台を使っている方も少なくないかと思います。ちなみに、Celestronの赤道儀を3種をこれまで3台程度のPCで入れ替えて使っていますが、同様のASCOM経由の接続でのプレートソルブで、このようなトラブルは一度も遭遇したことはありません。


CP+での星空中継のためのテストをしているのですが、なかなか難しい状況だというのがわかってきました。トークの時間が18時から18時半でまだそこそこ明るい時間帯です。中継を後半に持ってきたとしても18時20分くらいから、それでもまだ西の空に明るさが残ってます。こんな中でも、電視観望の魅力を伝えるためにはやはり星雲を見せたいです。


さて、どうしよう?

あらかじめ天体が導入されていればまだマシなのですが、そもそもトークの始まる18時前にアラインメントを済ませておくのは、さすがに明るすぎて無理です。それにトーク前にあまり焦りたくありません。

どうやれば確実に導入できるか色々考えてました。一番確実なのは、前日にきちんとした赤道儀、例えば手持ちのCGEM IIで極軸を完全に合わせておいて、アラインメントもきちんととっておいて、そのアラインメントを昼間も保っておくこと。でも前日が晴れる保証もないですし、やっぱりせっかくSIGHTRONのブースで話すので、やはりAZ-GTiでやりたいです。

次に考えたのが、カメラをASI294MCにして視野を広げて導入しやすくすること。でもこれもせっかくSIGHTRONブースで、しかも入門用と謳っているからには、やはりここはSV305-SJでどこまで見えるのかを見せたいです。

最後は、親子亀にして一つを広角ファインダーにしてあたりをつける方法。ですが、入門用で複雑に見えるのはやはりダメです。


いい方法を思いついた!

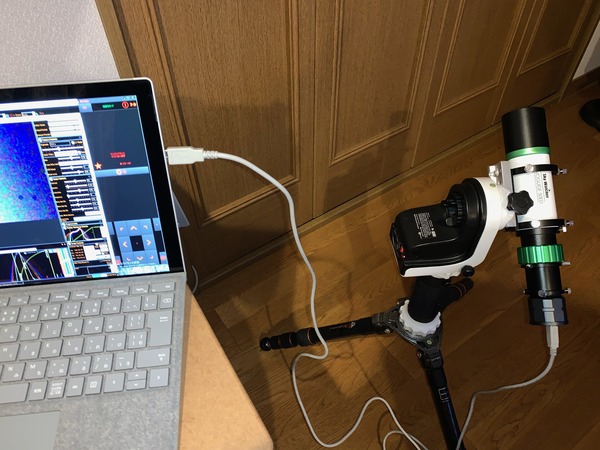

結局色々試してたどり着いた結論は、SharpCapのプレートソルブ機能を使うことでした。それをSyn Scan proと組み合わせます。SV305-SJの取得画像からプレートソルブして、それをAZ-GTiの経緯台モードに返します。

IMG_1849



これ結構すごいですよ。
なんたってケーブルがPCとカメラを繋ぐ1本だけの
超シンプルなシステムでのプレートソルブの実現です。


準備

あらかじめ、SharpCapとSynScan ProがノートPCにインストールされ、共に立ち上がっているとします。また、SynScan ProはWi-Fiを通してAZ-GTiに接続されているとします。

ポイントは

1. まずSharpCapからプレートソルブ(Astapが速くていいです)が動くようにきちんとインストールすること。PCは速いものを使ってください。StickPCクラスだと結構時間がかかります、が不可能ではないです。

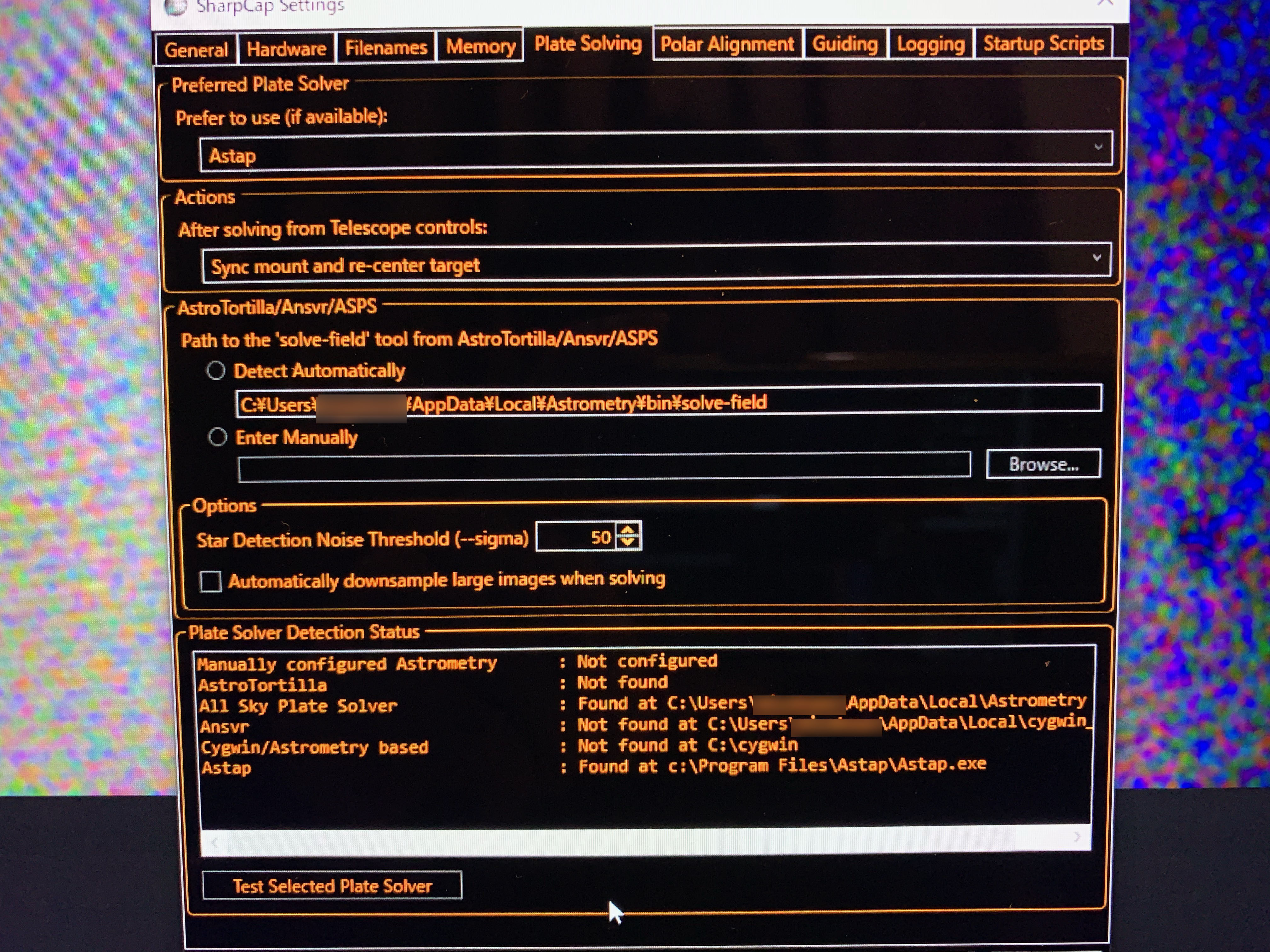

IMG_1840
設定画面の一例です。下の方で、AstapがFoundとなっていれば大丈夫かと思います。

2. ASCOM環境は必須です。ASCOMプラットフォームをカメラを接続したPCにインストールしておいてください。
3. SynScan用のASCOMドライバーをインストールしておくこと。
4. SharpCapの環境設定画面でMountとしてSynScanを選んでおくこと。

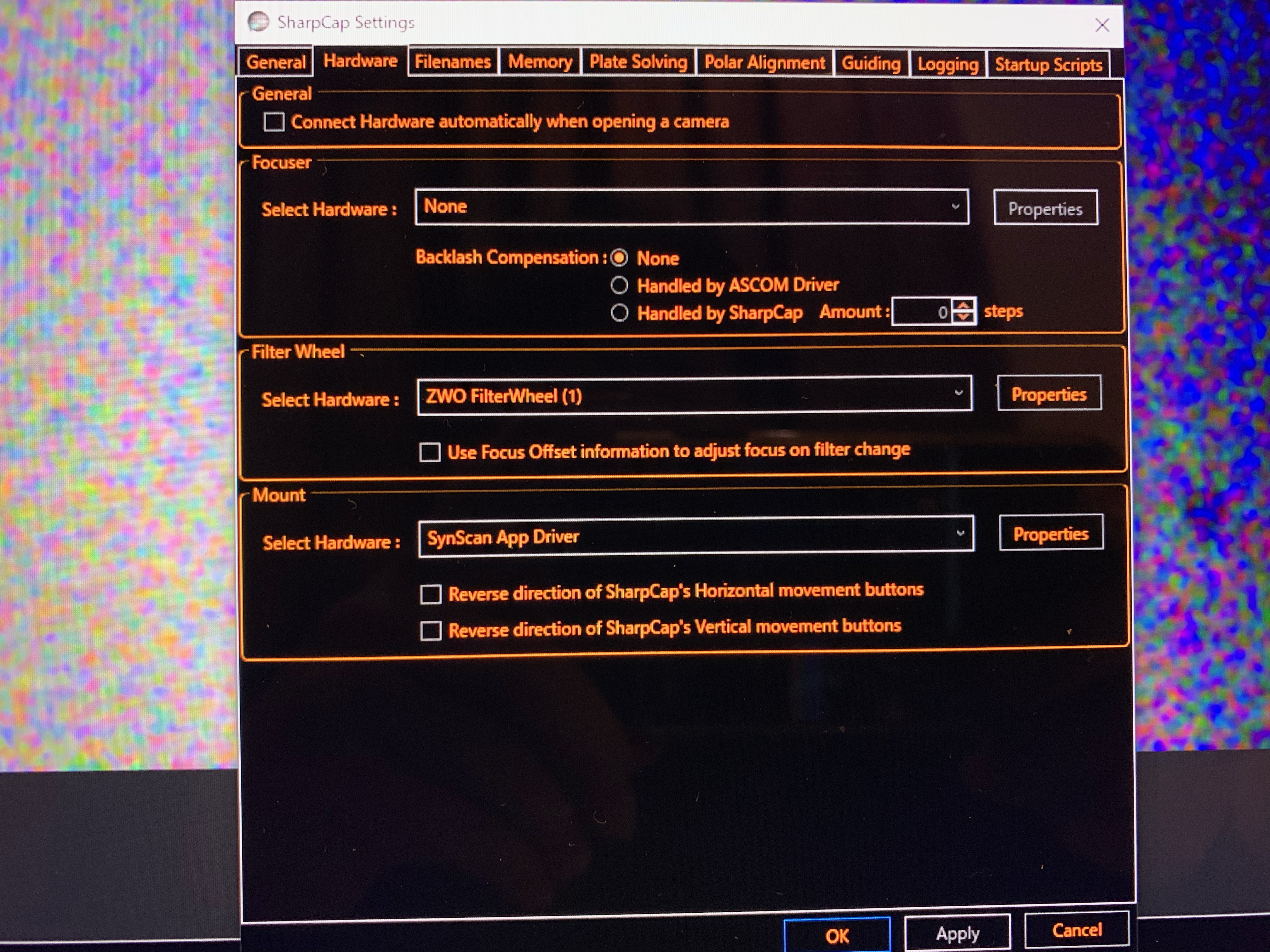

IMG_1842
ドライバーの選択です。SynScan App Driverを選んでください。

5. SharpCapの画面右側の「Scope Controls」のところで、「Connected」にチェックを入れること。

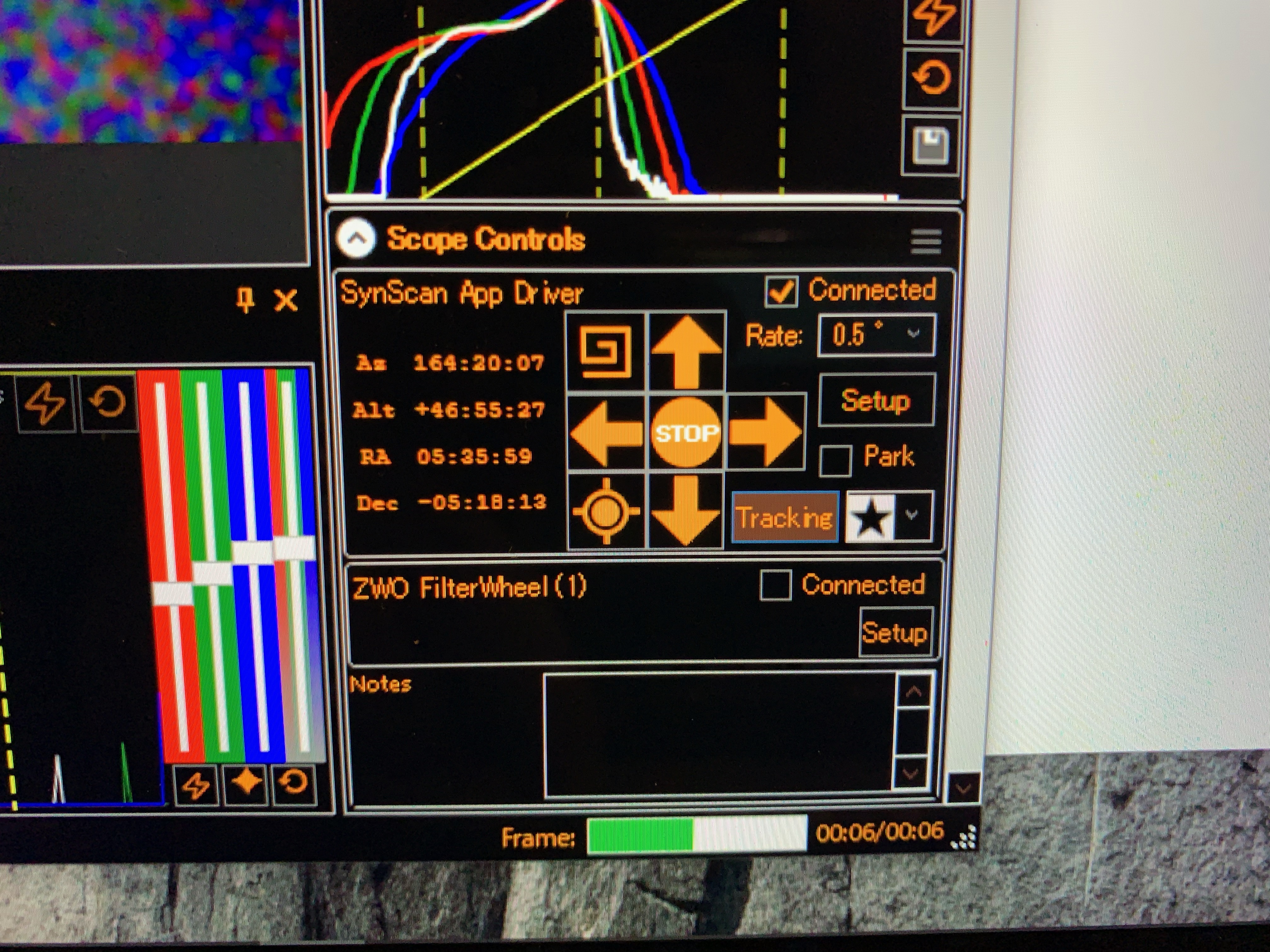

IMG_1843
きちんと接続されると、このようにどこを向いているかSharpCapが認識します。

これで準備完了です。


実行方法

  1. まずは通常通り鏡筒を北向きにして置いて、ノートPCで走っているSynScan proからAZ-GTiで初期アラインメントをします。どうせプレートソルブするのでワンスターアラインメントで十分でしょう。
  2. ここで視野にターゲットの天体が入っていなかったら、普通は方向ボタンをマニュアルで押して目的の天体を導入します。ここではそうせずに、SharpCapの「Tools」メニューからプレートソルブを実行します。ここでは「Plate Solve and Resync」を選びます。
  3. うまく位置を特定できると、その情報をSynScanの方に渡して、初期アラインメントで選んだ希望の天体を、ズレを補正して自動で導入してくれます。
  4. もし一度で導入されなければ、再度プレートソルブをします。大抵は2回で導入できるはずです。無事に導入されたら、あとはSynScanでアラインメント完了ボタンを押すと完了です。
IMG_1839

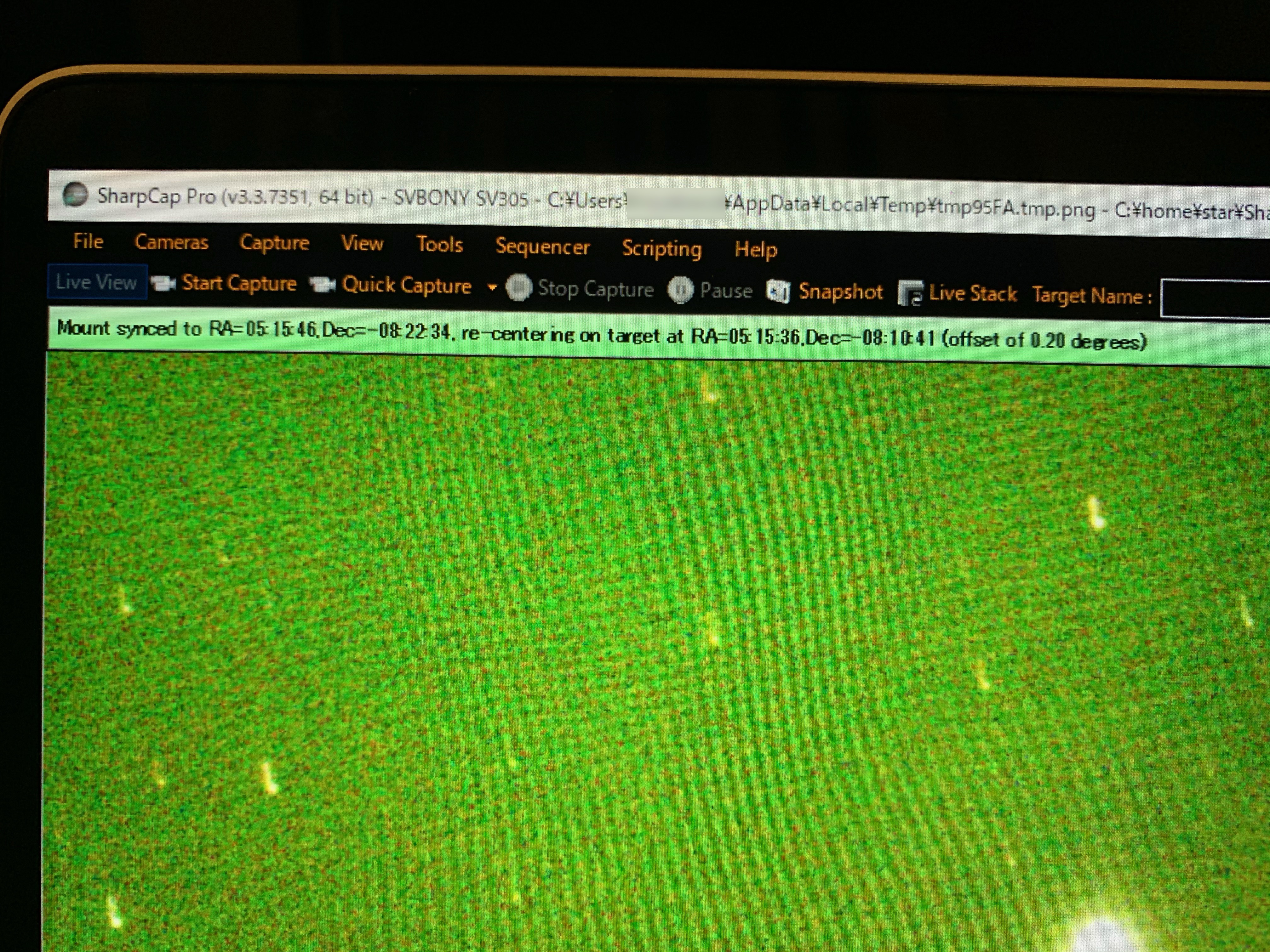

プレートソルブがうまくいくと、こんなメッセージが出ます。

この一連の流れが実現すると、AZ-GTiの設置が相当楽になります。AZ-GTiと鏡筒設置時に水平とかはある程度出しておいた方がいいですが、鏡筒の方向も大体北に向けておけばいいです。もし水平出しをさぼった場合でも、プレートソルブで導入した天体が少しずれ、視野ないに一発で入ってこないだけです。かなり近くまではきてるので、もう一度プレートソルブすればまず入ってくるでしょう。

どうです?結構すごいと思いませんか?しかもAZGTiが電池駆動で、PCがノートとかのバッテリ持ちなら、必要なケーブルはホントのホントにPCとカメラを繋ぐケーブル一本です。


実際に明るいうちからテストしてみた

さて、これらのことをこの時期の18時にやった時にどうなるか?

18時ぴったりだとまだ明るすぎて少し厳しかったですが、18時15分だと問題なくできました。この際、露光時間は5秒程度までにした方が良かったです。そもそもAZ-GTiの追尾の精度が出ていないので、10秒とかにするともう長すぎで星が流れてしまい、プレートソルブで恒星を認識することができませんでした。

CP+本番は今から約1週間後です。太陽が沈む時間がだいたい5分くらい遅くなるので、18時20分ならなんとか見せることができるでしょう。実際に今日の18時15分だと、オリオン大星雲M42なら、十分に見ることができました。

でもまあプログラムが多少遅れることを期待して、もう少し暗くなってから見てもらった方がいいのかもしれません。いずれにせよ、全ては晴れてくれたらのことで、北陸の冬なので厳しいかもしれません。今のところの天気予報、日曜夕方は「曇りのち晴れ」みたいです。


CP+のトークをお楽しみに

今回のアイデアどうだったでしょうか?これ相当シンプルで、ソフトの設定の簡単さはASI AIRには負けると思いますが、ケーブルの数の少なさだけ言ったらASI AIRに負けないと思います。

今回のテストはCP+の星空中継のためなのですが、CP+本番ではこんな凝った話はできないので、ブログに書いておくことにしました。でも晴れていれば実際の過程は(偶然一発でターゲット天体が視野に入らない限り)見ることができるかと思います。

それではCP+でのトーク楽しみにしていてください。




星雲がその場で見える!
電視観望にチャレンジしてみよう

日時: 2月28日(日)18時から18時30分

by Sam @ ほしぞloveログ



昨日試したPlateSolve2がいまいちマッチング成功率が悪かったので、別のソフトを試すことにしました。AstroTortillaと呼ばれるもので、PlateSolve2と同じくフリーなのですが、ネットを調べる限りPlateSolve2の方が評判がいいようでした。それでもこのソフトにした動機は、いろいろなソフトと連携ができ、その中に常用しているBackYard EOSが入っていたからです。うまくいくとBackYard EOSで撮影して、その位置を調べてどこを撮ったかわかるといったことができるかもしれません。

さてインストールですが、ここからダウンロードして実行するのみです。アルファバージョンのVersion 0.8 test release 1というのを落としてきました。インストールで迷いやすいところはFOVの指定くらいでしょうか。自分が撮影などする場合の最小の画角と最大の画角を含む製図を指定しなくてはなりません。画角は焦点距離とセンサーサイズからすぐに計算できますが、例えばこんなページが計算に便利です。私は最小がindex 4203, 2.5GB, 5.6-8 arcmin、最大がindex 4216, 332KB, 8-11.3 deg としました。ここまでは特に難しくないのですが、ここからの星図データのダウンロードが大変でした。表示されるトータル量はあてにならなくて、最初900MBくらいと表示されたのですが、実際にダウンロードしたサイズは4GB程度になりました。しかも途中何度か失敗したので、ネットワークの調子が悪いのか、元のファイルがなにかおかしいのか見分けがつかず、懲りずに途中でやめたりせず4度ほど再試行をして、トータルで3時間くらい時間をかけてやっとダウンロードに成功しました。これさえ越せばあとはほとんど問題なくcygwinも含めてインストールできるでしょう。

インストール後立ち上げるのですが、簡単な動作確認のために、元々撮ってあった画像を使って試してみました。メニューの「Tools」の「Goto Image」で用意してあった画像を選択すると、すぐに解析が始まります。ただし、画像を画面上に表示する機能が無いせいか、イマイチうまくいっているのか全然ダメなのかよくわかりません。もう少し反応を見やすくするために、メイン画面の「Telescope」のところで、Cartes du Cielの設定のところでインストールした「ASCOM Telescope」を選択し、同時にCartes du Cielを立ち上げておきます。

探索パラメータですが、それほど難しくありません。「Scale Minimum」と「Scale Maximum」が探索する画像の最小と最大で単位は度。私は0と10を入れています。10度四方のエリアを最大と仮定して探索するという意味だと思います。Search radiusは25にしています。これも単位は度で、半径25度のエリアを探索するという意味です。Custom optionsは

--sigma 50 -N none  -r --objs 50

としてあります。--objs 50は多いと精度が出ますが時間がかかります。--sigma 50は背景の暗さらしいですが、あまりよくわかりません。

Cartes du Ciel上で、試したい画像の写真のそこそこ近く(探索範囲に入るくらいという意味、実際に範囲内ならかなり離れていても大丈夫)を表示してから、最初と同様にメニューの「Tools」の「Goto Image」で用意してあった画像を選択すると解析が始まります。やはりPlateSolve2のように解析中の画像が出るわけではないので、イマイチうまく進んでいるかわかりにくいですが、そんな時はログを表示させるといいです。メニューの「Tools」「Log viewer」で表示することができます。

IMG_1645


うまくいくと写真の様にログに成功したというようなメッセージが出てきます。メイン画面の「Action」の「After solve」のところの「Sync scope」と「Re-slew to target」にチェックを入れておくと、赤道儀を同期させ、実際に撮影された位置に勝手に移動させておいてくれます。この際、Cartes du Ciel上で望遠鏡と接続しておくことを忘れないでください。

驚くべきことに、これだけ広い範囲を指定しても、決して粗すぎて見落としてしまうようなこともなく、今回の場合235秒で画像解析、マッチング、赤道儀の移動が終了しています。しかも、多少範囲を広くしても狭くしても、あまりかかる時間は大きく変わりません。遠慮なく広い範囲を指定することができます。

BackYard EOSを試す前にCartes du Cielで試したのですが、これは十分に実用的になりそうです。実戦投入が楽しみです。BackYard EOSでもやり方はわかったので、多分うまく行くのではないでしょうか。


2017/11/24 追記: Windows 10 Creator updateでアップデートしたらAstoroTortillaが使えなくなりました。症状と対処法はこちら。





撮影した画像から、コンピュータ上でデータとして持っている星の位置と比較して、どの視野の画像かを特定することをplate solvingと言うらしいです。マルカリアンの鎖をSWAT-200で撮影しようとしたときに導入できなくて撃沈した経験から、ちょっと興味があったので調べて見たら、何種類かのソフトが見つかりました。その中でPlateSolve2というフリーのものを試してみました。

1. インストールは上記配布ページから
  • PlateSolve2 v2.28
  • APM Catalog Installer
  • UCAC3 Catalog
の3つをダウンロードし、 PlateSolve2とUCAC3は適当なディレクトリに展開、APM Catalogはインストーラーがあるのでそのままインストール。私はめんどくさいのでPlateSolve2ディレクトリの直下にUCAC3とAPMディレクトリを移動してしまいました。APMはインストーラーでインストールされたディレクトリから移してしまっても大丈夫なようです。

2. その後、 PlateSolve2の「File」メニューの「Configure Catalog Directries」からAPMとUCAC3のディレクトリを指定すれば準備完了です。

3. 適当な画像を PlateSolve2の「File」メニューの「Open Image」から開いてやり、メイン画面の「Show Image」で画像を表示し、一番右のアイコンの「Auto Adjust Levels(Normal)」を押します。

4. 調べたい範囲を指定します。まずはスタートポイントで、それらしいと思われる赤経と赤緯を入れます。例えばM86だと赤経12h 26m 11.814s、赤緯+12° 56′ 45.49″なのですが、ここら辺を探りたい場合は

12 26 00
12 56 00

などと半角スペースを入れて「RA」「Dec」のところに入力します。

5. あとは「Plate Match」を押すだけです。うまくいくと写真のようにマッチした画像と、位置が表示されます。

IMG_1643



少し試したのですが、サーチできる範囲は1x1度くらいまでが実用で、それ以上だと計算量が多すぎるのか落ちることがありました。 また「region」の数がデフォルト999ですが、100とかにして少なすぎると荒く探しすぎるのでマッチしません。うまくいかないときは更に「Edit Parameters」で色々触れるのですが、一番効いたところは「Max Stars」で、デフォルトは45ですが、数が少ないと早いですが、マッチを逃します。多いと遅いですが、マッチしやすいです。

感想としては、範囲内でも思ったよりマッチする条件が厳しくて、一番微妙なのは、マッチしなかったときにパラメーターが悪いのか、範囲に入っていないのの見分けがつかないことです。結構期待していたのですが、実戦投入にはちょっと厳しいかもしれません。

2017/4/9 追記: AstroTortillaが広範囲もミスることなくマッチングしてくれることがわかってきました。


このページのトップヘ
