過去M33は2回撮影しています。いずれも自宅での撮影です。どうしても満足できていなかったので今回再びM33の撮影です。

3回目のM33

最初の撮影は2018年の1月、PixInsightを始めた頃で、3時間の長時間露光と頑張ったのですが、その長時間露光が原因で縞ノイズ(縮緬ノイズ)に悩まされました。


これは後の解析で、フラットファイルを暗いところで撮っていたためフラット情報を持つべき信号が足りずに、結果としてS/Nが悪いフラットファイルになっていたことが明らかになりました。


2回目は2020年の11月なので約1年前です。TSA-120とASI294MCでの撮影でした。

この時は露光時間が1時間半ほどで、どうしてもノイジーになってしまうのに悩んだ覚えがあります。


土、日の2日間の撮影

撮影は2日に分かれました。10月9日(土)と、10月10日(日)です。前回の画角が少し狭かった気もするので、今回はTSA-120とEOS 6Dで撮影してみました。これでうまくいかないなら、次はASI294MMのモノクロでRGB撮影にするかもしれません。銀河なのでフィルターは赤外でのハロ防止のためのUV/IRカットフィルターのみです。

土曜は昼間快晴だったのですが、夕方からずっと曇り。0時頃に一旦快晴になり機材を出し、0時半頃に準備を終えたら再び曇りで、一旦自宅に退散します。1時過ぎにまた快晴で、結局撮影開始が午前1時40分頃でした。この日は明け方まで撮影しましたが、露光時間が1枚あたり5分で、薄明までに34枚撮影できてそのうち29枚を使うことができました。これだけだと2時間半くらいなので、もう少し枚数が欲しくて次の日も撮影。

日曜は朝からずっと快晴なので、赤道儀も前の晩から置きっぱなしです。昼間は太陽撮影とかしていたので、そのまま移動していないため夜の撮影でも極軸を取る必要もなし。連日晴れの撮影だと準備は楽なものです。この日は45枚撮影して37枚を画像処理に回すことができました。

2日間トータルで66枚なので、5時間30分の露光になります。

でも本当はもう2時間程度長くなる予定でした。初日の撮影で、一番最初はISO1600で始めたのですが、ヒストグラムのピークが半分近くまできてしまっていたので、すぐにISO800に切り替えました。問題は2日目で、同じISO800で始めたのですが、天頂越えで赤道儀を反転させた際に、間違えてISO1600にしてしまいました。最初違うISOを混ぜて処理しようと思ったのですが、画像処理の時に見比べたら、ISO1600の方が明らかに星像が肥大していたので、泣く泣く25枚分諦めることに。

そういえばもう一つトラブルが。いつも使っているStickPCにリモートデスクトップで全くつなげなくなってしまったのです。とりあえずその場は代理のノートPCで撮影を始めましたが、後でStickPCを調べたら結構面倒でした。接続できなくなったのはWindowsのアップデートが始まってしまったのが原因のようですが、アップデートのせいなのかWi-Fiアダプタをうまく認識できなくなってしまったようです。

Wi-FiアダプターはIntelの9462で「コード10」エラーでうまく開始できないというようなメッセージが出ています。ドライバーをアンインストールして、Intelのページからあらわに最新ドライバーをダウンロードしてきたりして色々試すのですが、
  • 一瞬起動してネットワークにつながるがすぐにだめになる。
  • 起動してネットワーに繋がるが、切断と接続をずっと繰り返す。
  • 起動してネットワークにつながり安定だが、再起動するとアダプターを認識しなくなる。
などのトラブルがずっと続きました。10回くらい色々とドライバーを入れ替えたり再起動したりを繰り返していると、ある時突然安定になって、再起動とかしても普通に動くようになりました。原因はわかりませんが、とりあえず動いたのでこのままそっと使おうと思います。安定運用の観点からは、Windowsのアップデートはできるなら避けるように設定しておいた方がいいのかもしれません。

もう一つのしょぼいトラブルですが、撮影が長時間にわたるので6Dの駆動は電池切れを防ぐために外部バッテリーにしてあるのですが、その外部バッテリーが切れてしまって、2日目の天頂越えの後1時間以上にわたって撮影が中断していたことです。目が覚めた時に外にチェックしに行って発覚しました。でも結局後半は先に書いたようにISO1600で撮影してしまって、星像肥大で使わない画像となったのでまあいいかと。ISO800のままでバッテリートラブルがなかったら、9時間越えになっていたかもしれません...。

撮影時の状況はこんなところでしょうか。後日フラットとフラットダーク、足りなかったダークファイルを、ISO800の分とISO1600の分をぞれぞれ追加撮影し、やっと画像処理です。


画像処理

PixInsightのWBPPで何パターンか試しました。
  1. ISO800
  2. ISO1600
  3. ISO800とISO1600を混ぜたもの
を比べて、ISO1600が星像肥大と判断し、2と3を棄却。

でもなぜISO1600で肥大していたのかは謎です。ピントはずらしていないし、ISO800と1600で天頂に対象に撮影したようなものなので、空の高低では影響は同じくらいになってもおかしくないはずです。明け方に向かって温度が下がっていくはずなので、その温度変化でピントがずれていったのかもしれません。

あと、6Dのダーク特性がちょっと気になったのでホット/クールピクセルはPixInsightのCosmeticCorrectionで取り除くようにしてあるので、
  1. ISO800でダーク補正あり
  2. ISO800でダーク補正なし
で比較。結果、ダーク補正なしの方が少しだけ縞ノイズが残るので、ダーク補正ありを採用としました。

何でこんなことをしたかというと、もしかしたら6Dのダークノイズって素性が良くてあまり気にしなくてもいいのではと思ったからです。ダークフレームを撮影するのは時間がかかりますし、少ない枚数での補正だと逆にノイズを加算することもあります。まあ結果はほんの少しですが違いがわかったので、これからもダーク補正はしようかと思います。冬でもっと温度が低くなればダーク無しでも良くなるのかもしれません。

ABE、DBEで残りの背景補正をして、PCCで恒星の色合わせ、ASと最後は恒星を尖らせるためにHTでストレッチ。StarNetで星マスクだけ作り、MTのDilationで少しだけ製造を大きくしてPhotoshopに渡します。あとはほとんどPhotoshopで調整です。


結果

私は青紫っぽいのが好きなので、以下のようにしました。

「M33:さんかく座銀河」
Image17_DBE_DBE_ASx2_HTx2_4_cut_b
  • 撮影日: 2021年10月10日1時41分-4時37分、2021年10月10日20時34分-10月11日0時47分
  • 撮影場所: 富山県富山市自宅
  • 鏡筒: Takahashi TSA-120 + 35フラットナー
  • フィルター: SVBONY 2インチUV/IRカットフィルター
  • 赤道儀: Celestron CGEM II
  • カメラ: Canon EOS 6D (HKIR改造)
  • ガイド: f120mmガイド鏡 + ASI120MM mini、PHD2によるマルチスターガイドでディザリング
  • 撮影: BackYard EOS、露光時間300秒x66枚 = 5時間30分
  • 画像処理: PixInsight、Photoshop CC、DeNoise AI

ちょっと中心がサチってしまっていること、赤ポチがわざとらしいところが反省点でしょうか。淡いところはそこそこ出たと思います。解像度はまあまあ。以前ASI294MCで撮ったのよりは、ピクセルサイズが4.6μmから6.3μmと大きくなっているにもかかわらず解像しています。シンチレーションが効いているのでしょうか?でも潜在的にはもう少しでてもいいのかもしれません。これは次回以降にチャレンジとします。

画像処理でいろいろいじっていたのですが、もしかしたら色味は真ん中をもっと黄色に持っていって、青紫よりも青に寄せるほうがいいような気もしてきました。近いうちに再処理するかもしれません。

あとは、いつものAnnotationです。

Image17_DBE_DBE_ASx2_HTx2_4_cut_b_ok_annotation


まとめ

いつもの自宅撮影でしたが、露光時間も5時間越えで、そこそこ出てきたと思います。解像度はもう少し出ても良さそうなので、次やるとしたら少し画角が小さくなりますが、ASI294MMでLRGBでしょうか?他の銀河でのLRGBも、今後挑戦していきたいと思います。


おまけ

以前撮影したものの再掲載です。

2018年1月のもの。縞ノイズがひどいです。
integration_Maximum_No_normalization3c

2020年11月のもの。
masterLight_180_integration_DBE_AS_hakiOK_all4

上の2020年と同じ画角で、今回のものです。
Image17_DBE_DBE_ASx2_HTx2_4_cut_b_ok_cut

うん、こうやって比べると3年では劇的に、1年でも進化していますね。微恒星まで出て、分解能もよくなっています。でもやっぱり中央の処理は前の方がいいかも。これは再画像処理案件か?


一晩に2回も機材を出し入れすることになるとは。そして同じネタで2回もブログ記事を書くことになるとは。

前の記事で雨が降りそうで撤収したと書きました。21時頃です。21時20分にはブログを書き終えてました。その後、テレビを見ながらソファーでうたた寝。22時30分過ぎ「もう眠いから今日は寝るか」と思いつつふと外に出てみると、まさに月が顔を出しそうなところでした。

IMG_3369

もう全部片付け終わっていて機材を、急遽再セットアップです。面倒なのと、どれだけこの転機が持つか分からないので、極軸も取らずにとりあえず導入。

IMG_3370

とりあえず1ショット、1000フレーム分撮影しました。

一旦落ち着いてカメラの回転角やピントを再度調整し、思ったより揺れているな(もしかしたら温度順応が不十分で筒内気流だったかも)と思いながら、あと500フレーム撮影して、その場で画像処理。先にTwitterにだけ投稿しておきました。

E_0Tb3QVQAERd4_
  • 月齢14.6日
  • 撮影日: 2021年9月21日23時00分
  • 撮影場所: 富山県富山市自宅
  • 鏡筒: Takahashi TSA-120
  • フィルター: なし
  • 赤道儀: Celestron CGEM II
  • カメラ:  ZWO ASI294MC Pro(常温で使用)
  • ガイド: なし
  • 撮影: SharpCap、露光時間2ミリ秒x250/500枚
  • 画像処理: AutoStakkert!3、Registax6


撮影終了後、改めて周りを見渡してみました。

月は南の高いところに昇り、中秋の名月の名にふさわしく周りを明るく照らしています。
誰もいなくて、虫の鳴き声と涼しい風が秋の気配を漂わせます。
月を独り占めした夜の世界の帝王のような、それでいて誰かが入ってきてすぐに壊れてしまいそうな、そんな緊張感のある世界でした。

こんな雰囲気まで記録できるのはまだ記憶だけなのでしょうか。文章はそれを思い出すきっかけになりますね。いつか写真にそんなことまで写しとれるようになれればと思います。月を撮影していると、いつもこんなことを考えてしまいます。

もうずーっと天気が悪くて、撮影も何も全くできていません。ブログネタも全然ありません。

そんな中、久しぶりに星仲間と会いました。いつものかんたろうさんと一緒に、以前牛岳で集まった県天のKさんです。KさんはDSOはまだ初心者なので、撮影の現場で困らないように、一緒に見て欲しいとのことです。もともとこの日は「天気が良ければどこかで撮影でもしましょうか」と話していました。でも朝から時々土砂降りの雨が降るような状態で、今晩の天気予報が悪そうなので、「いっそのこと昼間に集まりましょうか」ということになりました。目的はKさんが望遠鏡について色々見てほしいというものです。場所はファミレスとかの案も出ましたが、望遠鏡があるので結局私の家に集まることに決定です。

でも妻に許可を取ろうと電話をかけると、ちょうど忙しい時だったようですごく機嫌が悪くて、低頭低位「家の中に入らず、外にいるだけでなんのお構いもなしでいいから」というのでやっと許可が出ました。そのことをかんたろうさんに伝え、まあ軒下で望遠鏡を展開すれば雨もなんとかなるだろうということで、Kさんにも伝えてもらいました。

13時半頃、かんたろうさんが到着。宮路泉さんにずっとお借りしたままになっている4倍のPowerMATEが、(支払いを済ませた)かんたろうさんに所有権が渡ったとのことなので、忘れないように渡します。軒下に椅子を出して少し話していると、Kさんも程なく到着。


三脚の交換

早速望遠鏡をセッティングしますが、まず試したかったというのが以前の牛岳だけでも問題になった三脚を交換することです。赤道儀はVixenのSX2ですが、三脚は構造上どうしても弱くて、揺すったり捻ったりするとグラグラしていました。「うちにあるAdvanced VXの三脚に交換したら揺れがどれくらいになるか見てみたい」と言うのです。

取り付けは三脚の穴の方が大きく(60mm)、赤道儀の下部の径の方が小さい (45mm)のですが、とりあえずハマるので、ネジで締めてしまえばよしとします。三脚側に水平調整の棒があると赤道儀の枠が当たってしまい センターが出ないので、その棒は外しました。ねじを締めたらとりあえずガチガチに。

多少どう揺らそうと、全く揺れることはありませんでした。違いはやはり直径50.8mmの極太ステンレスの脚と、その3本の足を下の内側から押し上げることでガチガチに固定することでしょうか。ネジれやずれが出る余地も無くなるので、結果としてガチガチになるわけです。

やはり三脚を変えるのが優先ではという話になりました。アイベルに同等品が売っていて、Vixen用の赤道儀に対応したものも販売されているようです。




Kさんの新鏡筒

そうそう、鏡筒に触れないわけにはいきません。なんとFSQ85です!最近購入したとかで、かんたろうさんと私は羨ましそうに見つめるだけでした。FSQを選ぶくらいなので、当然撮影をしたいわけです。でもSX2でのDSOの導入さえままならなくて、撮影までたどりついていないとか。明るい惑星とかは大丈夫なのですが、目でなかなか見えないDSOは難しいとのことです。


セッティング時のアドバイス

最初からKさんの手順で一通りやってもらいます。

極軸望遠鏡で極軸を合わせ、ホームポジションに持っていきます。三脚とホームポジションは水準器を使って合わせているというのでいいのですが、ホームポジションの方は鏡筒に水準器を当てているということです。Vixenの赤道儀は西向きがホームポジションなので、その状態で鏡筒の真上に水準器を当てると、赤経方向は精度がそこそこ出ますが、赤緯方向はあまり精度が出ないはずです。

また、初期アラインメントをやらずにファインダーを使って手動導入しているようで、星雲は見えないので恒星で位置を確認したが、時間ばかりが過ぎていくとのことで、DSOを見るにはやはりいくつか問題がありそうです。

二人でキーポイントを順に説明していきました。
  1. 赤道儀の水平は取っておいた方がいい。
  2. 極軸はSharpCapやPoleMasterなどの電子極望を使うと精度が出るが、最初は大変なので付属の極軸望遠鏡を使えばいい。その際は一度北極星などを中心にして、短時間のうちに赤経体をぐるっと回して、中心に入れた星が回転しないか確かめること。これは確認なので、一度だけやればあとは年一回くらいで確認すればいいということ。
  3. ホームポジションは、赤経体の角度確認は鏡筒に水準器を赤緯体に載せるような方向で当てて確かめる。赤緯体の角度確認は鏡筒に水準器を赤経体に載せるような方向で当てて確かめる。
  4. 赤道儀の水平の誤差、極軸の誤差、ホームポジションの誤差が積算されたものが、自動導入、自動ちびの誤差になる。初期アラインメントで複数の星を使えばその誤差を補正するので、少なくとも2スターアラインメント、できれば3スターアランメントにした方がいい。
  5. その後、DSOは自動導入を活用することで導入できるはず。

カメラについてのアドバイス

などです。それでもこれまでなかなかうまく導入できないということなので、よくよく聞いてみたらカメラがASI290MCだとのこと。これは主に惑星用なのですが、センサー面積が小さいので最初の初期アラインメントなどでも視野に入ってこないのは十分あり得ることです。

そこでカメラ議論になって、「無理にCMOSカメラにせずに一眼レフでいいのでは?」という話になりました。するとその場で出てきたカメラがなんとEOS 5Ds R!! 非天体改造とのことですが、流石にこれを改造するのは勇気がいりそうです。

「これでもいいのですが、ちょっと重いのでは?」というと、EOS 60Dが出てきました。こちらも非改造ですが、最初はこれでいいのかと思います。FSQ85の焦点距離が450mmなのでAPS-Cのカメラだと例えばM31アンドロメダ銀河が画面いっぱいにちょうど収まるくらいのはずです。

カメラついでにですが、なんとKさん所有レンズの中からCanon純正のサンニッパが出てきました。でっかくて、専用ケースまでついているとのことです。Kさんすごい!


ソフトについてのアドバイス

まずは天体改造があまり関係ない銀河で撮影して、画像処理の練習をした方がいいのではというアドバイスになりました。これまで触ったのは惑星用のAutoStakkert!3とか、RegiStaxだけで、まだDSO用のスタックソフトも、Photoshopなどのレタッチ系のソフトも触ったことがないとのことなので、まずはこちらで練習です。フリーでやるならDSSとGIMPでしょうか。英語が苦手とのことなので、ステライメージ9とPhotoshopがいいのかと思います。


ガイド鏡についてのアドバイス

鏡筒は全く問題ないのですが、今日のもう一つの課題がガイド鏡です。「長時間撮影しようとしても星がすぐに流れるとのことなので、ガイド鏡をかなり前に買ったのだが全然使えていない」とのことです。ガイド鏡は口径50mmの焦点距離がおそらく200mmのもの。カメラがQHY5L-IIMかと思います。電子ファインダーとしても使いたいとのことですが、カメラのセンサー面積がかなり小さいので、実はFSR85とASI290MCと同程度の視野しか見ることができず、ファインダーの意味をなさないことを理解してもらいました。なので、
  1. 今のガイド鏡を使うなら電子ファンダーは諦めて、初期アラインメントをしっかりやって自動導入の精度を上げること。
  2. その上で60DでISO12800程度で数十秒露光するとDSOは普通は写るはず。これで写ってなければ自動導入の精度が悪いので、まずはきちんとDSOを確認しながら、その上で位置を微調整するといいのでは
とのアドバイスになりました。

でもカメラも色々トラブルがありました。Kさんが持っているASI290MCを忘れてきてしまったとのことなので、私の手持ちの同面積のASI462MCを使いました。でもZWOの相当古いドライバーが何故か複数インストールされているみたいで、カメラを認識しません。うまく自動でアンインストールもできないので手動でアンインストールしてから、最新のドライバーをインストールしてASI462MCが認識されました。

また、QHYのドライバーが入っていなかったので、一から入れたのですが、ちょっとZWOに比べて不安定な印象です。私はQHYのカメラを使ったのは初めてなのですが、サードパーティのソフトをインストールする選択肢があったり、ドライバーも機種を選ばなけらばならなかったり、慣れている人にはいいのかもしれませんが、初心者には少し敷居が高い気がしました。またドライバーインストール後も、接続しても最初全然動かなくて、何度かドライバーの入れ直し、PHD2やSharpCapの立ち上げ直しで、やっとカメラで写している画面が見えました。見えた後も突然画面の更新が止まったりで、私とかんたろうさんの二人がかりで苦労していました。おそらく初心者のKさんでは全く太刀打ちできないレベルかと思いました。でもこれは慣れのせいかもしれません。機会があればまたQHYのカメラをじっくり試してみようと思います。

ガイド鏡に対するアドバイスとしては、
  • 電子ファインダーも兼ねるなら焦点距離50mm程度の視野の広いものの方がいいこと。
  • ガイドも焦点距離は本鏡筒の10分の1程度でいいので、FSQ85なら、50mm程度の焦点距離で十分なこと。
  • カメラは安定なものにした方が本番で困らない。
などとなりました。


まとめ

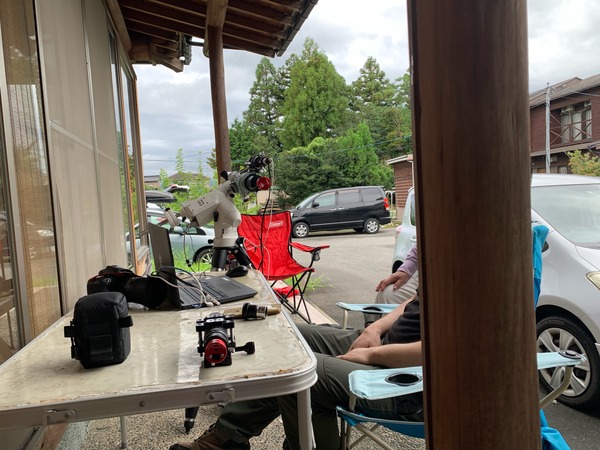

IMG_3296


すでにかなりの数のアドバイスとなっています。おそらく影時に誰か詳しい人に一緒にいて見てもらった方がいいと思います。多分一人で暗い中でやると、たとえ明るいうちに理解していても現場でトラブってパニックになるかもです。

夕方近くになり、しばらく色々話しながら、気づくと大きな虹が出ていました。あ、Kさんから果物をいただきました。家族で食べましたがとても美味しかったです。どうもありがとうございました。

IMG_3301

今回はKさんへのアドバイスをまとめる形になりましたが、久しぶりに仲間と会うのは楽しいものです。コロナ禍なので一緒に食事とかとはいきませんが、天文趣味はあまり密になることもないので、まだいいのかもしれません。ちなみに、かんたろうさんもKさんもすでにワクチンは二回打っていたので安心でした。私は明日やっと一回目です。

結局夜も外に出るとドン曇りです。撮影なんかはできるような天気ではなかったので、昼に集まるので正解でした。


Mちゃんがくることに

4連休の中の金曜日、Mちゃんが自宅に来ることに。前回の牛岳でAZ-GTiを使って自動導入でき、M27、M13、M31など撮影できたのですが、やはりMILTOLなのでハロがどうしても大きいのです。それを直すために声をかけました。なので今回の目的はUV/IRカットフィルターを入れてみて、どれだけ星像が改善するかです。ついでに、キャンプとかの外でPCを充電するバッテリーを選びたいようなので、お母様とはそちらを相談です。

実は連休前にお誘いしたときに、天気予報で晴れそうだったのが水曜と金曜です。金曜の方が都合がいいとのことだったので、19時でも20時でもと言っていたのですが、20時頃になっても連絡がありません。後から聞いたのですが、ケーキ屋さんのお仕事が連休で忙しく、遅くなってしまったとのことです。お仕事のこととか考えていなかったので申し訳なかったです。それでも20時半頃でしょうか、無事に到着しました。


大容量外部バッテリー

ちょうどその時間、オリンピックの開会式もやってたので、まずはクーラーの効いた涼しい家の中に入ってテレビを見ながらバッテリー談義です。

目的は電視観望で使っているDELLのノートパソコンを、キャンプとか行った時に何日か使いたいというものです。話を聞く限り、予備のDELLの専用バッテリーを持つのは不可能、Type Cとかでもないので汎用で充電するのも不可能のようで、結局専用のACアダプターで充電するのが唯一の方法のようです。一応自動車からAC出力にして充電するのは持っているとのこと。でも車のエンジンをかけないと充電できないので、予備のバッテリーを持っておきたいということのようです。

今買うんだったら、40000mAh以上、70000mAhくらいが値段的にもこなれているようです。もちろんこれ以上の大きさのものもありますが、
  • 2万円以上と高価になってくること
  • 当たり外れがあること
  • 長期間の使用では性能低下か壊れる可能性があること
など懸念事項もあります。私が思うのは「値段的にも技術的にもこなれたものを、調子が悪くなったら交換し続けるほうがいいのでは」という話をしました。

例えば、今私が使っているバッテリーは2018年に買ったものですが、結構調子が良くて、AC100Vも12VDCも問題なく、充電の入力もDCでできるので、車から充電することもできます。ですが、この機種自身はもう販売されていなくて、その後継機が



になります。これを勧めておきましたが、それとて実際に当たるか外れるかはわかりません。外れたらすぐに返品すること、実際にキャンプに行く前に何度か本当に充電できるかとか確かめておくこととか話しました。

あ、そもそも40000mAh(ミリアンペアアワー)とかがどういう意味かなどを話しました。40000mAhは40Ahと同じ、かつ3.3Vで考える必要があるので、40と3.3をかけて150Wh(ワットアワー)にいかないくらいだということ。150Whだと150Wの機器がで1時間使えるということなどでです。これでもピンと来ていないようだったので、例えば600Wの電子レンジが15分使えるという説明にするとやっと実感できたようです。もちろん600Wの電子レンジは出力が高過ぎて使えないのですが、どれくらいの時間持つかという感覚はわかってもらえたようです。

実際にはACアダプターでPCを充電するので、効率も悪く、おそらくこの外部大容量バッテリーで1回かせいぜい2回近く充電できるかくらいかと思います。PCがフル充電のとき、カメラを接続して持つ時間がこの間の牛岳の実績から2時間半くらいでしょうか。なので屋外で使うときは最初から外部バッテリーに接続しておいた方がいいかもしれません。外部バッテリーが無くなったら、あと残り2時間半とか考えるといいのかと思います。


UV/IRカットフィルターを試す

話している間に外食していた家族が帰ってきてたので、あとはお母さん同士で話してもらって、Mちゃんと私は外でフィルターを試します。牛岳の後、AZ-GTiを使ってみたらしいのですが、北に向けるのを忘れたりとか、PCの充電を忘れてたりとかで、まだあまりうまくいってないようです。今回は基礎も含めて、
  • 三脚の水平を出すこと
  • MILTOLの水平を出すこと
などを確認しました。水準器は三脚とAZ-GTiについているのですが、精度的にあまり当てにならないことが多いので注意が必要です。MILTOLの水平出しは、別途カメラ用の水準器が余っていたのでそれを使ってもらうことにしました。

その結果、ワンスターアラインメントでもそこそこの精度で自動導入ができていました。もちろん初期の北向きの精度が出ないので、初期アラインメントの時の水平のズレは探って探さなくてはいけません。でもそれさえやってしまえば、あとはASI224MCの小さなセンサー面積でもそこそこの精度で自動導入できるようになります。

今回はわかりやすい月で初期アラインメントしていったん撮影し、次に前回牛岳で撮影したM27を導入し撮影しました。この時点で、前回牛岳で撮ったM27と比較すると、明らかに星像が小さくなっています。ただし、満月前日の月夜なので、M27自信のあぶり出しとしては前回の牛岳の方が有利で、Mちゃんは星雲部の仕上がりは少し不満だったようです。でも前回はASIImageで露光時間を長くして撮影しただけですが、今回はASILiveを使ってライブスタックして分オーダーの撮影をしたので、そこは有利なところです。その後、M20三裂星雲、M8干潟星雲と進みます。

M27ではないですが、実際の画像を比較してみます。前回牛岳で撮影したM13がこちら。恒星が大きく肥大しています。

9D0203CB-5B0F-4E89-9B3E-45FED104EF46


今回、M27の後に見たM8干潟星雲です。星像があからさまに改善しているのがわかるかと思います。

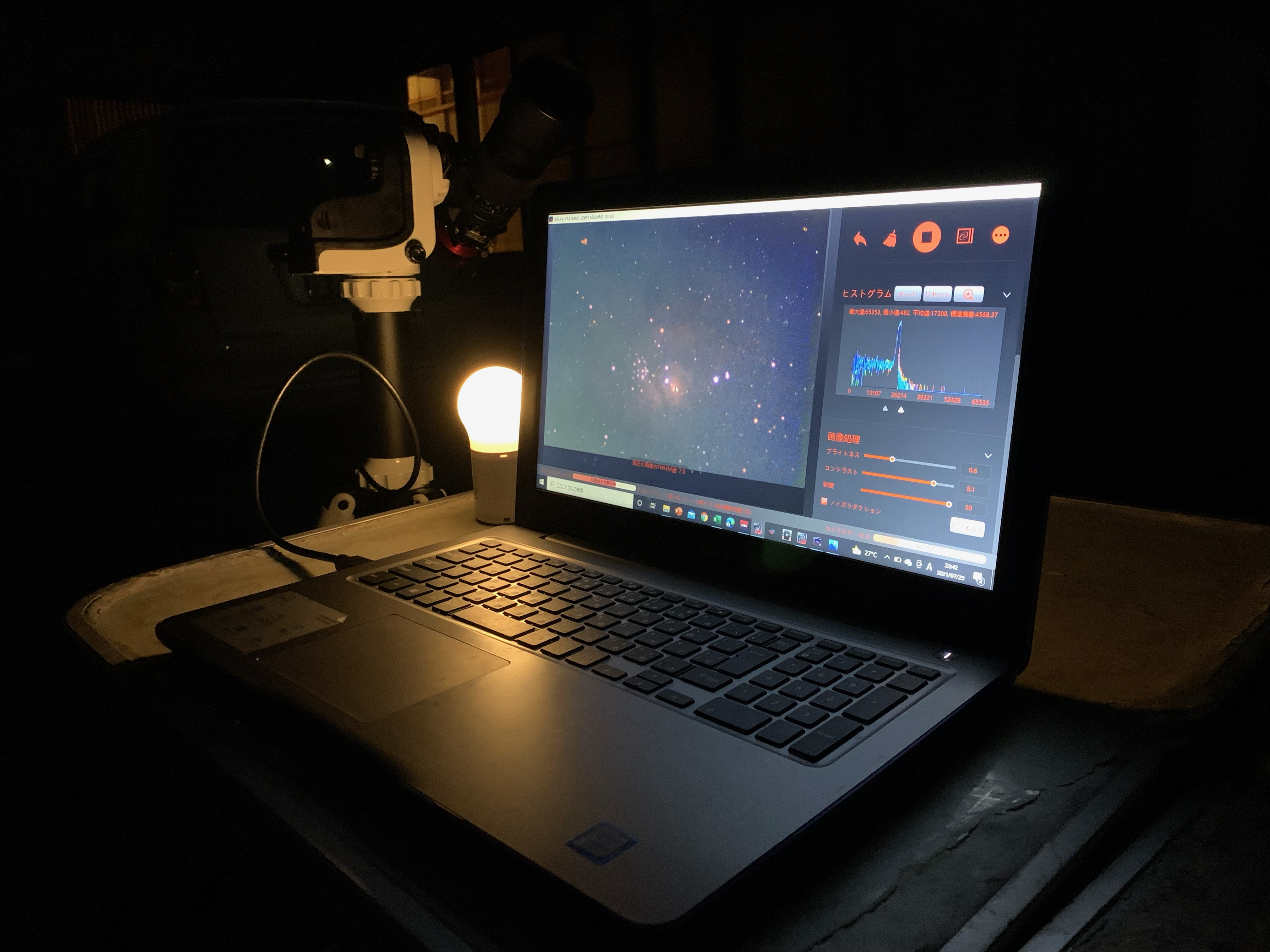

IMG_2906


いくつか気になったこと

ヒストグラムのオートストレッチで少し気になることがありました。Niwaさんからチリの電視観望でASI Studioのバージョンを上げたらオートストレッチが効きすぎるようになったというのです。ところが我々のほうは逆で、オートストレッチが弱過ぎてマニュアルでもっと三角の間を狭めてやらなければあぶりだせないことが多かったです。どうもこれ、ノイズに関してもオートストレッチのデータとして使っているようで、月明かりのようなノイジーな状況ではどうしても三角の幅が広がってしまうようです。こう考えると、Niwaさんがチリのようなノイズがない環境で強調されすぎるというのは理解できるような気がします。

そういえば、AZ-GTiでSynScan Proの上ボタンを押しても下ボタンを押しても両方とも鏡筒部が下に行くというトラブルが何度かありました。自動導入し直すと元の位置に戻るので、ハード的に空回りしているとかではないようで、どうもソフト的なバグか、バックラッシュが大きい気がします。私のAZ-GTiはそんなことはないので、個体差なのかもしれません。あと、牛岳の時にあった接続ができなくなるトラブルはもう無くなったと言っていました。今回もそんなトラブルはなかったです。


撤収

私はこの日虫除けを塗って、かつ長ズボンでいたので蚊には悩まされなかったのですが、Mちゃんは蚊に刺されまくっていたようです。「虫除けいる?」と聞いたのですが、既に塗っているとのことで、全然効いていないようです。あまりに痒がるので、結局自宅に退散しました。その後はもう撤収となり、前回持っていった「宙のまにまに」の続きの後半5巻と、釣りキチ三平で有名な矢口高雄の「やまびこ」の残りを持って、帰宅となりました。

その際、サイトロンの電視観望入門の冊子を持っていくか聞いたのですが、AZ-GTiを買ったら付いてきたとのこと。どうやら当初のPlayer Oneのカメラだけでなく、いまではかなりの機器に付属しているようです。「協力者のところに私の名前入っているんだよ」と言ったら、そのことは気付いていなかったらしくて驚いていました。

そうそう、ケーキを大量に持ってきてくれました。お母様がケーキ屋さんならではなのですが、もうとってもとっても美味しくて、私もパクパク食べました。でもあまり無理しないでくださいね。気軽にきていただくのが私としては嬉しいです。もしお店で余ったとかだったら嬉しいので、ありがたくいただきます。

IMG_2907
既に子供に一個食べられています。

まとめ

さて、今回はUV/IRフィルターで星像が格段に改善しました。次のハードのアップデートはQBPとかでしょうか。でもその前に、フリーソフトとかで画像処理が先ですね。画像処理で仕上がりは格段に良くなるはずです。

今回もとても楽しかったです。またきてくれるかな?

そうそう、このブログを書いている今日、Mちゃんが同じ学校の友達を自宅に集めて月とかを見るそうです。うまくいっているといいのですが。ポルタとかなら慣れているので、大丈夫だとは思います。


今回は自宅ノーフィルターでの星雲撮影の一環です。なかなかうまく色が出ない青い星雲を狙います。ターゲットはさそり座アンタレスの上のIC4592青い馬星雲です。

といっても撮影したのは結構前で、4月10日と11日の土日、VISACでの銀河撮影(M87M104)の後の深夜からのあまった時間で撮ったものです。乙女座銀河団を撮影した時のFS-60CB+6Dがそのまま残っていたので、VISACでの撮影が終わってからポンと赤道儀に載せたものです。両日とも撮影が始まると寝てしまいました。

実はもう結構前のことになるので、状況もあまり覚えていないのですが、記録を見るとISO800で3分露光です。10日が25枚で11日が61枚の計86枚で、総露光時間258分=4時間18分です。でも画像処理をやってわかりましたが、まだ全然足りなさそうです。この日は確か2日とも結構透明度の良い日でした。それでもやはり南のそれほど高くない位置にある星雲です。自宅から南の山までの間に丸々一つ街があり、南の低い空はやはりどうしても街明かりの影響があります。時期的も4月初めは少し早く、撮影終わりの未明で南天を少し超えるくらいです。

まあそれでも寝ながらの撮影なのでダメ元、画像処理を進めてみます。PixInsightはいつも通りWBPPで問題なく進めます。苦労したのはかなり全面に渡る感じでモクモクがあるので、ABEが使えずDBEでポイント数をかなり制限してフラット化しました。あ、もちろんフラットもいつもの昼間の白い壁で撮ってますよ。それ以外はストレッチやStarNetでの星マスク作りも問題なく進みました。

まあ淡いのはPhotoshopに渡す時点で覚悟してましたが、あぶり出しはなかなか厳しかったです。

「IC4592: 青い馬星雲」
masterLight_DBE_PCC_ASx5_ET_HT3a
  • 撮影日: 2021年4月11日2時34分-4時27分、4月12日0時35分-4時8分
  • 撮影場所: 富山県富山市
  • 鏡筒: Takahashi FS-60CB + マルチフラットナー
  • フィルター: なし
  • 赤道儀: Celestron CGEM II
  • カメラ:  Canon EOS 6D(HKIR改造, ISO800, RAW)
  • ガイド: f120mmガイド鏡 + ASI120MM mini、PHD2によるマルチスターガイドでディザリング
  • 撮影: BackYard EOS、露光時間180秒x86枚 = 4時間18分、ダーク154枚(ISO800、露光180秒、最適化なし)、フラット256枚(ISO800、露光1/400秒)、フラットダーク256枚(ISO800、露光1/400秒)
  • 画像処理: PixInsight、Photoshop CC
遠目で見てる分にはまだマシかもしれませんが、拡大すると荒れ荒れです。分子雲ももっと広がっているはずですが、そこまで諧調が残ってませんでした。青い星雲だからこそのノーフィルターなのですが、やはり厳しいです。もっと暗い所に行くか、自宅なら撮影時間をもっと伸ばす必要がありそうです。リベンジ案件です。

手持ちの未処理画像はほぼ尽きてきました。これから連休ですが、天気はイマイチの予報です。新しくきたFRA135も早く試したいです。



今回は、Mちゃん自宅に来るシリーズの第3段です。




4月27日の日曜の朝、曇ってはいるものの、予報では夕方くらいから晴れるみたいなので、Mちゃんに声をかけました。実は土曜も誘ったのですが、どこかの天文台でオンラインの講義があるとかで忙しいみたいでした。じゃあ次は連休中でいいかと思ってたのですが、MILTOLを試すのなら月が見える方がいいと思い、まだ満月前なので昨日の今日ですが声をかけてみました。電話口で既にMちゃんの喜んでいる声が聞こえてきましたが、午後からお母様が用事があるとのことで、昼頃に自宅に来て、今回はなんとMちゃん一人で夜まで居ることになりました。さて、どうなることやら。


到着

13時過ぎ、お母さんとやってきたMちゃん。まず最初に手渡されたのが、大きなロールケーキでした。手ぶらできてくださいと伝えてはあるのですが、気を使ってくれたのでしょう。Mちゃんのおうちはケーキ屋さんで、聞いたらなんとお母さんの方がお店をやっているとのこと。そういえばお父さんは建築関係と言っていたことを思い出しました。実は私、甘いものには目がなく、後でみんなで食べたのですが、フルーツたっぷりの、それはそれは美味しいロールケーキでした。

次に出てきたのは、アイピースやMILTOLのケースとともに、赤道儀が入った大きな箱でした。車のトランクに積むようなケースで、三脚も入っているとのこと。荷物だけ運んだら、全然気兼ねない様子でお母さんにバイバーイとしていたので、一人でいても全く大丈夫そうでした。

今日やりたいことは、
  1. 何か質問があるというのでそれを考えること
  2. MILTOLの改造
  3. 赤道儀を使いこなすこと
  4. 時間があれば天リフの中継を見ること
です。


課題の確認

まず最初にやったことは昨日聞いていたというオンラインの講義の課題でした。小学生向けにしてはえらい難しいなと思いましたが、ほとんど出来ています。「考えてみたけど、どうしても迷ったところがある」というので聞いてみたのですが、それも十分きちんと考えていて、特に何も言うことがないくらいでした。まだ途中でやっていないところもあったのですが、まずは自分でやるとのこと。とてもいい心がけだと思います。「また分からないことがあったら、次回聞く」とのことでした。


MILTOL改造

次はMILTOLの改造の続きです。

ファインダー:
聞いてみると、何回か自分で使ってみたようです。多分科学博物館での観望会でしょう、ファインダーは県天のKさん(家の前の人)につけてもらったみたいで、塩ビ管をうまく加工して、台座をつけてくれてました。そこにポルタのファインダーを付ければいいみたいで、十分かと思います。


カメラ接続:
今回はカメラへのアダプターをZWOのものからAmazonで見つけたノーブランドのT2-31.7mmアイピース変換のものにしました。



SVBONYでも同様のものがありましたが、こちらの方が安かったです。これまではT2ネジでASI224MCを固定していましたが、これでカメラの先にアイピース と同じ径のノーズを付けることができます。そうすると、将来アメリカンサイズのQBPとかを取り付けることができるようになります。でもアメリカンサイズのQBPでも小学生にとっては非常に高価なものになります。「サンタさんを信じて待とう」ということになりました。


アリガタ固定:
アリガタとのMILTOLの固定ネジは一本のままだったので、今回2本固定にするように改造します。どうもお父さんがネジで固定しようとしてくれたみたいでしたが、そもそもMILTOLのネジ穴がインチ規格です。インチのキャップネジを渡しておいたのですが、そもそもインチ規格の六角レンチがなかったようで、マイナスドライバーで締めることができるネジに代わっていました。聞いたら、お父さんネジの入手もかなり苦労していたみたいです。建築関係とのことなので、ネジは詳しいとのことですが、インチ規格は結構大変です。なので今回のもう一つの穴はM6ネジにします。

この日にやったことは、MILTOLの台座の既存の穴にM6のタップを切ること、そこのネジ穴に合わせるように、前回取り付けたアリガタに穴を開けることです。

まず、MILTOL台座の穴の位置に合わせて、アリガタの真ん中らへんの穴を開けたい位置に、マーキングと、センターポンチで位置決めをします。当然、Mちゃんに全部やってもらいます。マーキングは最初定規でやってもらいましたが、いい機会なのでノギスを使ってもらいました。ネジの径とかも測るので、ノギスで精度よく測る方法を学んでもらいました。ドリル穴の実際の位置決めのセンターポンチはバネ式のバチンとかやって打つやつで、しかも小学生の女の子の力だと結構大変そうで、頭を近づけたところで大きな音とともに跳ね返ってきたので、かなりびっくりしてました。ドリルでの穴あけは前回もやってもらったのでいいのですが、最初細いドリルで、段階を追ってM6まで開けてもらいました。太いドリルになるとちょっと怖そうにしてましたが、回転数を落とし、持ち方をしっかりしてもらうことで、基本全部自分で空けてもらいました。

MILTOLの台座の方は、タップ切りです。こちらもM5の下穴を開けて(これはバイスに固定できなかったので、私が手持ちで空けました)、そこにM6のタップでねじ山を切ります。最初大変そうなので私がやろうと思ってたら「やりたい」と言い出すので、どうぞどうぞと渡しました。垂直に立ててやるのはほぼ問題なし。タップを回すのが固いので少し躊躇してましたが「たまに戻しながらやるんだよ」というので、徐々に進んでいき、無事に下まで貫通しスルスル回るようになりました。戻すときに引っ掛けないように気をつけながらタップを外し、ネジがきちんと嵌ることを確認します。

IMG_2337
あまり写真を撮ってなかったのですが、
これはその中の数少ない一枚で、タップ切りの最中のものです。
塩ビ菅と、ファインダーの台座も少し見えますね。

これで準備完了。アリガタをMILTOLの台座に、一つは1/4インチネジ、もう一つはM6ネジで固定します。最初の寸法採りが良かったのでしょう。特に修正することもなく、うまく取り付けることができました!


休憩

ここで一旦休憩。お腹が空いたみたいで、持ってきたお弁当を広げてます。宙のまにまにを持ってきたら、お弁当を食べながら夢中になって読んでました。宙のまにまには、天文ファンならご存知の方も多いと思います。高校の天文部の話で、基本ラブコメなのですが、星ネタが満載で、その中で使われた望遠鏡のモデルと言われているPENTAX75SDHFは一時期本気で欲しいと思っていました。

Mちゃんは、一度入り込むとほとんど周りの声が聞こえないみたいで、私もその間に自分のことをやってました。お弁当もそこそこに、1巻を読み終えたので「返してくれるなら持って帰っていいよ」と言っておいたのですが、コミックは鬼滅の刃全巻以降買わないとの約束があるらしいです。迷ってたみたいですが、判断は任せました。

私もお腹が空いてきて、カップ焼きそばを平らげてしまいました。


赤道儀

この時点でもう16時過ぎくらいでしょうか。次にやったことが赤道儀の動作確認です。赤道儀をプラスチックケースの中から出して、玄関で組み立ててみます。

まずは先ほどのMILTOLを赤道儀に取り付けてみます。ところがここで問題発生。赤道儀自身はVixenのSPなのですが、そこにアリガタを取り付けられるように、Vixenで売っているアリミゾを取り付けてあります。でも今回のアリガタが少し幅が狭かったようで、そのアリミゾについているネジが短すぎて届かず、固定できません。仕方ないのでM8の長めのキャップネジに付け替え、ついでに落下防止のねじ穴にM6のキャップネジをさしておきました。アリガタに切り欠きが入ってないので落下防止にはならないですが、普通のキャップネジを手で締めることになるので、もう一本ネジがあれば多少補助にはなるでしょう。

次に困ったのが、ウェイトでした。落下防止ネジがついてないのです。とりあえず手持ちの大きめのワッシャーとM8ネジで、簡易的な落下防止リングを作ることにしました。というのは、ワッシャーの穴がM6用でM8ネジが通らなかったので、穴を広げる加工が必要だったからです。はめてみると、手持ちのM8ネジだったので少し長くて取り付けが面倒とかありましたが、少なくともウェイトのネジが緩んでていても最後で止まって、落ちるようなことは無くなりました。

電池ボックスと、コントローラーをケーブルでモーターに繋げて動作確認をします。コントローラーのボタンを押すと、モーターシャフトは回っているので大丈夫そうです。が、そもそもモーターがー回っていても赤道儀が動いているかどうか分からなかったみたいです。そう、赤道儀はギヤ比がものすごく大きいので、本当に動いているかどうか分からないんですよね。まず、モーターをx32の高速回転をさせて、メモリ環のところをじっとみててもらい、やっと動いていることを確認してもらいました。次に等倍にして、カチカチ音が鳴っていることで、きちんと動いていることを実感してももらいました。


極軸の精度について

さて、この時点で18時前くらい。ここで空を見てみますが、まだまだ雲が厚く月は見えそうにもありません。ちょっと時間があるので、今回もう一つ理解して欲しかった、極軸についてです。

まず、赤緯については赤道儀に目盛りがついているので、富山なら36度から37度に合わせます。次に北向きですが、これをどう合わせればいいかあまりわかっていないみたいでした。方位磁針の磁北が、天の真北とずれるということは知っていました。調べてみると7度ほど「も」ずれていることが分かりました。7度が大きなズレということは実感しているみたいです。

ちなみに、iPhoneのコンパスは、表示を「磁北」か、補正した「真北」かを選べるので楽ですね。

基本的には北極星の位置に合わせればいいのですが、これも40分角くらいのズレがあるそうです。じゃあ、この40分のずれって、どれくらいのものなのでしょうか?これを理解してもらいたいのです。

基本は以前記事にも書いた

の話なのですが、これを小学生にもわかるように噛み砕きます。

  • まずは基本、もし赤道儀の赤経体の回転軸の向きが、極軸から1度上にずれていたら?
東の空を見たときに、星が進む方向に比べて、望遠鏡の視野は時間が経つと南側にずれていきます。これを天球を想像しながら手で指し示して理解してもらいます。なので、実際に望遠鏡をのぞいていると、星は左(北方向)にずれていきますね。

  • 次に、もし赤道儀の赤経体の回転軸の向きが、極軸から1度右(東方向)にずれていたら?
南の空を見たときに、星が進む方向に比べて、望遠鏡の視野は時間が経つと下(地上方向)側にずれていきます。これも天球を想像しながら手で指し示して理解してもらいます。実際に望遠鏡をのぞいていると、星は上にずれていきますね。

ここまではよく理解できたようでした。次はMちゃんへのクイズです。

  • もし赤道儀の赤経体の回転軸の向きが、極軸から1度東にずれていたら、東の空を見たときに、星が進む方向に比べて、望遠鏡の視野は時間が経つとどの方向にずれていくか?

これはひっかけ問題みたいで、なかなか難しいです。Mちゃん、しばらくの間ものすごく考えているみたいでした。でも結局超えたにはたどりつかづ「星と視野の動きは平行になるので動かない」と説明すると、なるほどと納得したようでした。やはりきちんと考えようと色々頭を使うと、答えを聞いたときもきちんと納得できるようです。


ずれを定量的に見積もって実感してみよう

少なくとも、極軸がある方向にずれると、視野から星がある方向にずれていくということは定性的には理解できたみたいです。じゃあ、実際どれくらいの極軸のずれで、どれくらい星が逃げていくのかという定量的な理解をして欲しいのです。

とりあえず、赤経体の軸が極軸から北に1度ずれているとしましょう。そうすると、実際の星と視野が1度の角度を持ってずれていくということはすぐに理解できました。1時間に星は15度進むということも当然知っていました。なので、半径15度で内角1度の扇型の弧の長さを求めればいいということはすぐに思いついたようです。とても勘のいい子です。

円周の長さを求めるのは学校で習ったはず。円をたどると1回転で360度ということも知っている。なのですぐに計算を始め出しました。でも半径なのに15「度」というのがややこしかったようです。「じゃあ、度じゃなくてm(メートル)」にしてしまったら?」というと、またすぐに計算が進み出し、答えが0.26メートルと出ました。今、メートルには意味はなく、度にすればいいので、答えは0.26度です。

IMG_2340


でもこの0.26度という大きさ自体の価値がよくわかりません。なので、今度はポルタで見ている視野角を求めてもらいました。ポルタの焦点距離は910mmです。面倒なので1000mmとしてしましましょう。ここに焦点距離10mmのアイピースをつけます。倍率は100倍です。この視野角はMちゃんも普段よくポルタを見ているので感覚的にわかります。

倍率が100倍というのを視野角に置き換えます。人間の目が顔の前面、すなわち180度を見ていると仮定します。倍率2倍はそれの半分、90度を見ることができます。倍率10倍は18度を見ることができます。ということは100倍というのは1.8度を見ることができると考えます。

面倒なので先の0.26度を0.25度、1.8度を1.75度として計算してみましょう。極軸1度のズレで、1.75度の視野に見える星が、1時間経つと0.25度ずれるので、0.25/1.75 = 1/7と、視野の7分の1ずれることになります。例えば極軸から5度ずれていたらそれの5倍なので、1時間で視野の7分の5がずれていき、最初に見ていた星のほとんどは逃げてしまいます。

ではここでさらに、赤道儀でなく経緯台で考えてみます。視野は1.75度と同じとして、経緯台でみた時は追いかけることも何もしないので、星のずれは天球の動きと同じ1時間で15度です。この時どれくらいの速さで星が視野から逃げていくかという問題です。1.75度は面倒なのでもう1.5度としてしまいましょう。すると、1.5/15=0.1時間、すなわち6分間で視野の端にあった星が反対側の視野にきてしまいます。経緯台をずっと使ってきたMちゃんにとってもこの「6分で視野から逃げていく」という計算結果は実感としてかなり納得だったみたいです。

途中、みんなでケーキを食べました。「自宅がケーキ屋さんだと食べ放題でいいね」とか、好き勝手なことを言ってましたが、太るので普段はほとんど食べないそうです。6年生だともうお年頃ですね。うちの家族は「おいしいおいしい」と言って、パクパク食べてました。楽しいひと時です。

さて結論としては、赤道儀の極軸合わせの精度は5度くらいずれても経緯台よりははるかに逃げていかないことがわかったので「赤道儀は北極星のある方向に適当にどんとおいてやればいいでしょう」ということになります。撮影をしない限り、眼視や電視観望ではこれで十分だと思います。

と、ここらへんの計算をかなり実感してもらって、今回わかったことを自分でノートにまとめてもらいました。私はその間に、天リフ中継を見る準備です。


天リフ中継

20時ちょうど、まだMちゃんはノートをまとめていたみたいですが、時間なので「始まるよー」と呼んで、しばらく出演者の写真を見ることに。Youtubeの映像を50インチのテレビに映し出して大画面で見ます。かずーさんの山の頂上へ登っていく光の列を見てMちゃんが「きれーい!」と感嘆の声をあげていました。

どうも写真も撮ってみたいようで、カメラのことを少し話しました。カメラは1台X5が余っているので、またそのうち貸してあげようと思います。しばらく中継を見ていたのですが、20時半過ぎくらいでしょうか、外を見ると雲が少なくなってきて少し月が出始めています。


月を見てみる

次の日は月曜で学校なので、あまり遅くなるのもよくありません。天リフの中継は後でも見えるからと、ぱっとここで切り替えて、せっかくなのでセットアップした赤道儀を試すことにしました。外に出た直後はまだ月に雲がかかって淡くしか見えてませんでした。時間もないのでCMOSカメラではなく、MILTOLにアイピースをつけての月の観望です。

まずは今回学んだように赤道儀を北向きにどんと置きます。次にクランプを緩めてある程度MILTOLを月の方向に向けます。今回はファインダーもついているので導入は比較的簡単です。モーターがきちんと回転することも確かめて、微調整をコントローラーで行います。途中「片方動かない!」とか叫んでましたが、ケーブルの差込みが不十分なだけでした。ここらへんもきちんと自分でチェックできるみたいです。

月が視野に入って、アイピースで見たときの一言目が「明るーい!」でした。10mmのアイピース なので、MILTOLだと20倍、小さいですが満月前なのでかなり明るく見えるはずです。あ、ピントを合わせるのに少し苦労しました。天頂プリズムは長すぎるし、アイピース だけだと短すぎます。なので、少しアイピースを抜き出すようにして固定してピントを出しました。

程なくしてお母さんの迎えの車が入ってきました。Mちゃん、早速お母さんに「見て見て!」と自慢げに覗いてもらっていました。21時過ぎ、赤道儀を全部最初にあったケースの中に入れ、MILTOLも箱にしまい、計算のメモなんかも全部後片付けをして、お土産の本(本?コミック?)を何冊か持っていって今日は終了です。とても楽しかったみたいで、何度もお礼を言ってくれました。「今度は月のない暗い時に銀河を見てみよう」と次回の約束をして、帰っていきました。

この日は午後から夜までずっとMちゃんに付き合ってたことになりますが、私自身とても楽しい時間でした。また遊びに来てくれるといいなぁ。


休日で晴れていたので、久しぶりの太陽撮影です。用事があり、余り時間がなかったのでアニメとかは諦めました。

黒点はありませんでしたが、8時方向に比較的大きなプロミネンスが出てました。2つのリングを形成するプロミネンスの中に、残った輪が宙に浮いているように見えます。

10_28_53_lapl4_ap10625_IP_cut
  • 撮影日時: 2021/4/3 10:28
  • 撮影場所: 富山県富山市自宅
  • 鏡筒: Celestron C8、口径203mm、焦点距離2032mm、F10
  • エタロン: Coronado P.S.T.
  • 赤道儀: Celestron CGEM II
  • カメラ: ZWO ASI290MM
  • 撮影ソフト: SharpCap 4.0beta (64bit)
  • 撮影条件: ser形式でgain 80, 1.25ms x 2000フレーム中上位50%もしくは30%を使用
  • 画像処理: AS3にてスタック、ImPPGで細部出し、PhotoshopCCで後処理

また、5時方向のプロミネンスが、光球面のフィラメントとつながっているのですが、これを画像処理でうまく表現するのがものすごく難しいです。光球面とプロミネンス部分で輝度が全く違うので、ちょっと凝った画像処理をやってしまうだけで分離されてまるで別物のように見えてしまいます。つながって見せようとすると、両方の明るさを合わせて、できるだけ差のない画像処理をしなければいけません。何度もいろんなことを試して、結局どれも気に入らなくてほとんど処理のないところに戻ってしまいました。今回はここらへんで諦めます。

12_02_41_lapl4_ap10625_IP
  • 撮影日時: 2021/4/3 12:41

何かいい方法はないのか?今後の課題です。



今回のターゲットはぎょしゃ座とおうし座の間にある、とーっても淡いSh2-240、通称スパゲッティ星雲です。しかも自宅からの挑戦。初の12時間越えの撮影になりました。


自宅から淡い天体を目指す

TSA-120を購入してから1年くらい、一部を除いてほとんどTSA-120ばかりで撮影していましたが、焦点距離900mmで撮れるのもだいぶ尽きてきたので、久しぶりに別鏡筒です。ターゲットは迷ったのですが、自宅からの撮影で淡いのがどこまで出るのかを知りたくて、Sh2-240にしました。前回のM78もそこそこ淡いのですが、今回のは無理ナントと言われるくらい淡いレムナント(超新星残骸)です。

淡くても大きい星雲なので、機材は焦点距離が370mmと短いFS-60CBに、マルチフラットナー + フルサイズのEOS 6Dです。新月期ですが、自宅周りで光害の影響は避けられないので今回はCBPを取り付けます。

淡くてもうまく全景が分かるくらい写るのか、あわよくば青いOIIIまで写るのか?どれくらいの時間をかけるべきなの?いろいろ楽しみです。


撮影


実際の撮影の状況です。撮影は3日に渡るので状況は色々変わります。

  • 1日目、2月6日(日): そこそこ晴れているので21時過ぎから撮影開始、雲が途中少し出たが、続行。西に傾くにつれ明るくなり、午前1時半頃で屋根に遮られおしまい。次の日仕事なのでここでキザを片付け中断。
  • 2日目、2月11日(木): 休日: 機材はそのままの継続撮影なので、すぐに準備もでき、天体薄明終了後すぐの19時過ぎから撮影開始。天気があまり良くなく、時折雲に邪魔されます。西に傾き明るくなってきた午前1時頃に、これまた次の日仕事なのでここで撤収。
  • 2月12日(金) 夜中くらいまで天気が悪そうだったので、この日の自宅での撮影は諦め真脇遺跡へ遠征(このことはまたブログにまとめます)。
  • 3日目、2月13日(土): この日も19時くらいに撮影開始。風が強くなってきた午後1時前に撮影中止。天気はまだ良かったのですが、あまりの風の強さに撮影は無理と思い撤収。

3日目の撮影開始時に、カメラのワイドアダプターのネジが緩んでいてガタガタになっているのに気づきました。カメラを一度外したので、カメラの回転角は合わせ直したのですが、ピントは一見大丈夫そうだったので合わせずじまい。おそらく3日目の分はごくわずかピントがずれています。でも仕上がりを見たらまあ気になるほどではなかったです。でもやはり少なくとも何かずれていたら、きちんと見直すべきかと反省しました。


電源トラブル

 長時間撮影なので、カメラをモバイルバッテリーで駆動させましたが、このバッテリーにAC出力がついていたので、機材簡略化のためにStickPCを試しに同じバッテリーから電源を取って動かしてみました。結果、ASCOMで赤道儀のCOMポートを認識しない(ごくたまに認識するが、すぐにまた認識しなくなってしまう)というトラブルが起き、その後StickPC自体が落ちてしまいました。

COMポートの認識が不安定だったり、まるまる認識できなくなるという事態は初めてでした。最初電源のせいだとは疑わなかったです。でもいつもはできていて、今日は調子が悪い。何か変わったところがあるはずだと考えると、やはり電源が最初に浮かびました。結局StickPC用にいつも使っている別の独立したモバイルバッテリーを用意したところ、ASCOMも安定し、落ちるようなことは無くなりました。

ということはやはり今後も
  1. 赤道儀用にCelestronのPower Tank(のバッテリーを入れ替えたもの
  2. Stick PC用のAC出力付きのバッテリー
  3. カメラ用にUSBが2系統取れるバッテリー
と計3つを使うことになります。


PHD2のマルチスターガイドのテスト

今回新しく試したのは、PHD2の開発者バージョンで実装されたマルチスターガイドです。下の写真は初日の様子です。

IMG_1752

縦軸のスケールは+/-8秒角ですが、ほぼ真ん中に維持されていてrmsで1秒角程度で、非常に調子がいいです。おそらくこれまでで一番きれいにガイドできています。一番右の大きなピークはディザリングです。

一方、下の写真は3日目にかなりの強風時の様子です。

IMG_1773

風のせいで揺れ幅が大きくなっているのが分かると思います。RMSで2秒近くなので、倍くらいの揺れです。右から2つ目の大きなピークはディザーですが、一番右のピークは部屋にいてビューという大きな風の音がした直後の揺れです。これで撮影中止を決めました。

PHD2の新機能のマルチスターですが、相当いい感触です。焦点距離が短いガイド鏡でピクセル以下の位置精度を求めようとしているので、そもそも感度限界に近いところを攻めているわけです。多数の恒星を測定することでそこのエラーが恒星の数のルート分の1で減るはずなので、かなり効くことが期待できます。今回試した限りでも、実際の場合で相当の効果があることが分かります。


画像処理

今回はlightフレームの数が多いので、手持ちのダークフレームの数が足りなくて、冷蔵庫を使って追加でダークを取り直しました。

結果今回は
light frame: 147枚 (ISO800、露光300秒)
dark frame: 100枚 (ISO800、露光300秒)
flat frame: 128枚 (ISO800、露光1/400秒)
flat dark frame: 128枚 (ISO800、露光1/400秒)

になります。flatは最近TSA-120でM87を撮ったときに試した、曇りの日の部屋の中で外光が当たっている壁を写しました。flat dark frameはflat frame直後に鏡筒に蓋をして撮影しました。

上記ファイルを全てPixInsightのWBPPで処理します。WBPP終了後の画像をオートストレッチしたもですが、これを見てちょっと引いてしまいました。

masterLight-BINNING_1-FILTER_NoFilter-EXPTIME_300.3

12時間撮影してこの淡さです。しかもゴミが多すぎ。一度センサーを徹底的に掃除する必要がありそうです。

これ以上撮影時間を増やすのも価値がないと思い、気を取り直して画像処理を始めます。普段の炙り出しが簡単に思えるほど、画像処理には相当苦労しました。PixInsightでストレッチまでした後、さらにPixInsight上で細部出しなどの処理を続けようと思いましたが、これだけ淡いのを出すのはPixInsightでは私はまだ経験不足。今回はStarNetで背景と恒星を分離してから、早々とPhotoshopに移り、背景と恒星を別々の状態で処理を進めました。ただし、恒星との境に不自然沙が生じないよう、背景のみの画像に恒星から作ったL画像をマスクとしてかけながら処理しました。

この淡い天体に対して、Photoshop上でDeNoiseも含め、持ってる技術を注ぎ込んで炙り出しました。そのため多少不自然なところも残ってしまっているのは否めません。かなり炙り出しているのでノイジーなのも否めません。それでも自宅から12時間でここまで出たのは喜ぶことなのかもしれません。

masterLight_cut_ABE_PCC_AS2_SFT_all6_bright
  • 撮影日: 2021年2月6日21時22分-2月7日1時30分、2月11日19時19分-2月12日0時25分、2月13日19時10分-2月14日0時47分
  • 撮影場所: 富山県富山市自宅
  • 鏡筒: Takahashi FS-60CB + マルチフラットナー
  • フィルター: SIGHTRON Comet Band Pass (CBP) filter
  • 赤道儀: Celestron CGEM II
  • カメラ:  Canon EOS 6D(HKIR改造, ISO800, RAW)
  • ガイド: f120mmガイド鏡 + ASI120MM mini、PHD2によるマルチスターガイドでディザリング
  • 撮影: BackYard EOS、露光時間300秒x147枚 = 12時間15分
  • 画像処理: PixInsight、StarNet++、Photoshop CC、DeNoise AI

そもそもHαの赤を出すだけでも相当苦労しましたが、OIIIの青は全くと言っていいほど出ませんでした。CBPはある程度青も通すはずですが、それでも全然無理なのか、それとも露光時間が絶対的に足りないのか?そのうちOIIIフィルターを使って単体で撮り増しするかもしれません。


まとめ

今回の撮影も自宅庭撮り祭りの一環で、私にとってはある意味挑戦の一つです。その結果、こんな淡い天体ですが、自宅から出す手段があることはわかりました。あとは青いところをどう出すかが次の課題です。

今回は大きな星雲を久しぶりに短焦点鏡筒で撮影しました。逆方向、長焦点での小さな銀河を分解能取る方向もまた再開したいと思っています。


昨年9月に自宅に遊びに来てくれたあんとんシュガーさん。その時はまだ機材を揃え始めたばかりで、長時間の撮影はできてませんでした。その後自宅前でアンドロメダ銀河を、FS-60CBをポラリスUに載せ、FUJIFILMのX-T2で約1時間半を切るくらいの時間で撮影したそうです。撮った画像は自分自身で、時にはTwitterでの猛者たちの力も借りて、PixInsightの練習も兼ね画像処理を熱心に進めてきてました。その様子はあんとんしゅガーさんのTwitterでの投稿を見てるとよくわかり、私もいくつかコメントを返し、いつかまた一緒に画像処理やりましょうと約束してました。


直前に訪問が決まる

1月22日の金曜日「そろそろどうですか?」と聞いてみたら「それでは明日の土曜日に」となり、急遽自宅に来てもらうことに。新潟の考太郎さんも以前から参加したいと表明されていたので、声をおかけしたのですが、直前のお誘いのためにやはり仕事で都合がつかないとのこと。とても残念がってくれたので、次回こそはぜひ参加していただきたいです。


到着

久しぶりのお客さんなので、午前中少し部屋を片付けました。午後1時過ぎ、あんとんシュガーさんが到着。早速見せてくれたのが、大阪あすとろぐらふぃ〜迷人会の井戸端さん製作の自由微動雲台の改良版。

IMG_1528

以前テストしたものよりも見た目もシンプルに、より頑丈そうになっていて、動きもスムーズそうでした。ただ、星を見てのテストまではできてないので、できれば実測でテストしてみたいです。ちょうどTwitterで井戸端さんと繋がって聞いてみると、揺れを収めるための制振用の柔らかい金属を挟み込んでいるとのことでした。でもこれは後から聞いた情報で、その場で見ただけではわからなかったです。これを聞いてますます実際の星で見てみたくなりました。Twitter上でも、他に手に入れられたからの意見で「相当頑丈に固定できる」との意見が出ていたので、かなりいいものに仕上がっているのかと思います。数は出ていないと思うので、手に入れられたユーザーは多分相当ラッキーなのかと思います。末長く実用レベルで使えるのか思います。


画像処理へ

さて、会話のままに引き続き画像処理になだれ込んでいったのですが、どうやってやるかが考えものでした。あんとんシュガーさんは見事にPixInsight (PI)門下になってしまって(笑)、WeightedBatchPreprocessing (WBPP)でIntegrationしたくらいの画像までは出せるようにはなっています。ただ、それ以降の炙り出しをPIの中だけでやろうとしているため、なかなか苦戦しているようです。まずはあらかじめPIでIntegrationまでした画像を用意して、今回はストレッチまで進めるところを実際にやってもらって、その後は別のソフト(今回はPhotoshop)に移して(あんとんシュガーさんはPhotoshopは持っていないので)やり方を「見て」もらう、としました。


PixInsightにて

まずIntegrationした直後の画像は、当然ですがPI上では真っ暗です。あんとんシュガーさんは、そもそもきちんと撮影できているかどうか不安で、この画像にどれくらいの情報が入っているのか理解し切れていないようでした。なかなか細部まで出てこなかったことから来ている不安だと思います。少し安心してもらいたくて、以前Twitterに投稿された画像(JPEG)から、私の方でStarNetで分離して、少しだけ炙り出した画像をTwitterで再投稿したことがあります。

Epqa74tVEAQiGyN_ABE_DBE_back

JPEGから出したものなので、情報は既に欠落しているはずです。それでもこれくらいの淡いところまで残っているので、もう素材としては十分なものが撮れているわけです。その眠っている情報を引き出すことはやはり多少の技術がいるので、今回はそこを重点的に説明することになりました。

といってもやったことは当たり前のことで、
  • AutomaticBackgoundExtractor(ABE)、DynamicBackgroungExtraction(DBE)で周辺減光など、できるだけフラット化しておくこと。
  • PhotometricColorCalibration(PCC)で恒星の色を正しいと思われるものに合わせること。
  • 主にArcsinhStretch(AS)を使って、彩度を落とすことなくストレッチすること。
がメインです。

まずABEですが、2次と4次で個別に処理してみましたが、どちらも結果にあまり変わりはなく、銀河の周りに大きなリングが残ってしまいました。ここでABEは諦めてDBEに。今回は銀河なので、暗黒帯や広い範囲にわたる星雲もなく、DBEでのアンカーは銀河以外のところに数多く、明るさの差があるところは細かく打っていきます。その結果、ABEの時よりはかなりマシになりましたが、それでもリングはうっすらと残ってしまっています。ちょうど良いタイミングでniwaさんがDBEの面白い使い方を示してくれていました。



この情報はあんとんシュガーさんが帰ってから読んだので、今回は試せませんでしたが、これでうまくリングが消えるかもしれません。それでもDBEで相当フラットになったので、M31のかなり淡いところまで出てくるようになります。ここがまず一つ理解してもらいたかった点です。

PCCはデフォルトの12等星まででなく15等星くらいまでにすること、Apartureをデフォルトの8でなく12くらいまで増やすことで、おかしな色バランスになることを防ぎます。詳しくはniwaさんたち委員会の結果を見るといいです。ちなみに私は(どこで知ったか、もう覚えていないのですが)おまじないのように15等星までやっていたので、これまで色バランスがおかしいと思ったことはないです。




次ですが、あんとんシュガーさんは色を出すのに苦労しているようなので、ASで彩度を落とさないようにストレッチしてみます。ASにはハイライトを防ぐオプションがあるのですが、これは通常オンにしておきます。ところが今回はこれをオンにしたことで少し苦労しました。ASを何段階かに分けてかけ、最後のみScreenTransferFunctionとHistogramTransformationで微調整して以下のようになりました。

_60_30__ABE_DBE1_Sam_toPS

最大にストレッチしきる手前で止めてあります。ASのハイライト防止のオプションのために恒星がサチることはいです。この状態でStarNetをかけると、一部の恒星が銀河や星雲などととして認識され、うまく分離できないという問題が出ました。恒星としての鋭さがないことが原因です。そのため、別途ストレッチを戻してから再びSFTとHTをかけて、あえて恒星をサチらせるようにすると、きちんと恒星と背景を分離できました。ここで作った恒星部をMorphologicalTransformation(MT)でDilationをかけて少し恒星を拡大してマスクとしました。

そうそう、このときあんとんシュガーさんから「サチる」がわからないと質問されました。Twitterとかでも使われてるのをみるけど意味が分からないというのです。多分これ理系用語なんですよね。「飽和」を意味するSaturationからきていますが、実験とかして電圧が測定範囲外で上に張り付いたりするときに「あ、サチってる」とか普通に使っています。

恒星をサチらせていない上の画像と、別で恒星をサチらせて作ったマスクを、16bitのTIFFフォーマットで保存して、Photoshopで開きます。でもここからはあんとんシュガーさんがPhotoshopを持っていないので、あらかたの作業工程を見せるだけになります。


Photoshopにて

Photshop上ではアルファチャンネルを利用して星マスクをかけて、銀河部分をあぶりだし、且つ銀河以外の背景のノイズを軽減します。特に銀河部の色出しは彩度、明度をともに調整しつつ自分の好みになるように調整します。中でもCamera Rawフィルターは便利なので初心者にも使いやすいと思います。

今回は星マスクを使いPhotoshopで処理しましたが、StarNetで分離した恒星画像とその他銀河を含んだ背景画像に分けた状態で処理し、レイヤーで重ねる方法もあります。ただ、PI上でArcsinhStretchを使ったために恒星が一部分離できなかったので、今回はこの方法を取ることができませんでした。後のレイヤーでの合成をうまくできるなら、初心者にはこちらの方がやりやすいと思います。

ノイズに関してはNik CollectionのDfine2やDeNoise AIが強力です。それでもこれらツールには限界はあるのと、ときには強力すぎることもあるので注意が必要です。

_60_30__ABE_DBE1_Sam_low

Photoshopに持ってくる前の画像と比べると、銀河の色は出ていますが、どこまで淡いのが出てるかに関しては、Photoshopで処理してもそこまで変わらないのかと思います。背景は銀河の炙り出しとともに荒れてきたのでDeNoiseをかけています。本当は銀河部だけのマスクを作って、銀河だけ炙り出すようなことをやるともう少しましになるのかと思いますが、今回はそこまで時間をかけることができませんでした。


課題

それらのことを含めて、まだできそうな改善の余地をあげておくと
  • DBEでもう少し銀河回りのリングをうまく除去する
  • Pink starの除去
  • 銀河部だけのマスクを使った処理、そのための銀河以外の背景のノイズ処理
  • 最後の微調整に時間をかけること
などかと思います。

結局午後6時くらいまででしょうか、5時間くらいずっとほぼ休憩なく画像処理でした。私自身いつものように紆余曲折しながら長い時間かけましたが、こういったごちゃごちゃした過程を、丁寧に一つ一つ潰しながら、時に後ろに戻って時間をかけてやっていくということを見せたかったのです。

あんとんシュガーさんはすごく熱心なので、多分今回やったこと、見てもらったことを、また自分で繰り返してくれるのかと思います。その場でも話していたのですが、前回9月にきたときにはまだ処理する画像ファイルも無いような状態だったので、すでに今回までに相当大きく進歩しています。春になれば北陸も晴れる日が増えてくるはずなので、撮影もどんどん重ねていくのかと思います。

重要なのはせっかく撮影した画像からいかに情報を引き出してやるか。環境の良いところで長時間撮影したものは処理も楽なのですが、自宅前で撮影したようなものは、画像処理もある程度手間をかけてやらなければなかなか見栄えのするものにならないです。これからも楽しんで画像処理をすすめて頂けたらと思います。


平日ですが、晴れていたので自宅で朝まで放置撮影です。ターゲットは迷いましたが三角座銀河M33。TSA-120とASI294MC Proで狙います。本当はTSA-120と6Dで試したかったのですが、少し面積が大きすぎます。でもこの間のM31がFC-76と6Dでうまくいったので、銀河をもう少し試したくて、より焦点距離が長く、よりセンサー面積が小さい方向に行きます。


撮影

夕方過ぎの暗くなったくらいではまだM33の高度はそこまで高くないので、準備はのんびり。機材を設置して、Stick PCでSharpCapでとるとどうも通信が不安定になります。Stick PCはネットワークに繋がってないとリモートデスクトップが成り立たないので、画面を見ることができず、何が怒っているかも分からなくなります。結局全くつながらなくなってしまったので、何が起きているのか見るのに、少し前に用意したモニターアダプターを使ってみます。どうやら再起動されたみたいで、アダプターを準備している間にネットワークも復帰していました。画面を見ながら、同時にpingで安定性を見ます。

IMG_1134

どうもCPUの負荷によって、通信が遅くなったり、止まったりするようです。その上で過度の負荷がかかると完全に止まってPCが再起動されるようです。

ここからは推測ですが、電源容量が足りてないのではないかと。CPU負荷が大きいと電力が足りなくて、Wi-Fiまで電力が回りにくくなり通信速度が落ち、さらにひどいとPC自身が電力不足で止まってしまいPCが再起動されるのかと思います。現在はLess is moreのバッテリーを使っていて安定だと思っていたのですが、電力的にはよくても電圧的には決して高いわけではないので、電圧不足になった可能性があるかと思っています。むしろ普通のUSBバッテリーに昇圧アダプターを使った方が安定なのかもしれません。

SharpCapの極軸合わせはかなり計算負荷が高く、これが終わってしまえば今回はこれ以上負荷の大きいことはしなかったので、バッテリーはそのままとしました。今回の撮影はNINAとPHD2を使ったのですが、これくらいの負担なら全く問題なかったです。昇圧の試験は次回以降に試してみます。

あとSharpCapですが、Stick PCのWindowsが64bitでももしうまく動かなければ32bitにしろと警告が出ます。実際、極軸合わせは警告ではなく動かなかったので、これ以降は32bit版で試すことにしています。


撮影状況

今回の課題は恒星のサチリと風での揺れでした。最初の300秒の露光時間のものはゲイン120で2時間くらい撮影したのですが、どうも明るすぎて恒星中心がサチっているようなのと、途中から風が出てきたので長時間露光だと星像が大きくなるようなのです。

途中でカメラがきちんとNINAで認識されていないみたいで、撮影は進んでいるのにファイルが生成されないというトラブルがありました。この時点で、ゲインはそのままの120で、露光時間を180秒にしました。
露光時間を短くするのは星像肥大にも有利かと思ったからです。同時に温度順応でピントがズレたことも疑い合わせ直したのですが、ピントは問題なかったという判断でした。でもこのピント確認自体がどうも悪さをしたようです。

朝になって見たらそれでも180秒露光のものも中心部がまだ少しサチっていました。それよりも途中から雲が出てきたみたいで、撮影した180秒のものの半分以上は無駄になってしまっていました。結局露光時間が不足しそうなので、300秒露光の2時間分と180秒露光の2時間分の計4時間分を使うことにしました。

PixInsightでは露光時間が違ったりすると別処理でスタックするので、ダークフレームも2種類用意します。フラットフレームはゲインを120と一致させたので一種類で済みました。


TSA-120でのフラットフレーム撮影

少しフラットについて書いておきます。TSA-120ではこれまでフラット補正がうまくいったことがありませんでした。撮影したフラットフレームが全然まともでないのです。FS-60とFC-76で障子越しの自然光でうまくいっているのですが、我が家の障子は枠が狭くてTSA-120の口径をカバーする面積の障子面がありません。一方、スーパーの袋で薄明後の空でフラットフレームを撮影してうまくいっている方もいるとのことなので、今回はスーパーの袋を二重にして輪ゴムでTSA-120に取り付け、太陽光が入っている部屋の日陰部分の白い壁を映すことにしました。

masterFlat-BINNING_1-FILTER_NoFilter

できたフラット画像は見た目はそれほど悪くありませんが、左の方に少し段差のようなものがあります。ビニール袋の取り付け方か、壁の光の当たり具合かと思って色々試しましたが、特に変化がないのでこれがTSA-120の特性かと思うことにしました。かなり炙り出しているので、それで目立っただけなのかもしれません。それよりも変化が大きかったのが、太陽に少しでも雲がかかった時で、光の光量が大きく変わることです。炙り出して見ているとすごい変化に見えるので、雲が完全に無い時を狙いました。でもこれはスタックするので、実際に光量が多少変化してもほとんど影響がないと思います。

フラット補正をした結果を見る限りは、特に問題なさそうなのでしばらくはこれでいくと思います。


画像処理

処理はいつも通りPIのWeightedBatchProcessing (WBP)で。出来上がりのライトフレームは、露光時間の違いにより300秒と180秒の2種類できるのですが、よく見ると300秒の方が細部が出ていてノイジー、180秒の方が細部がなまっているけど滑らかと、ちょっと予測と逆の結果となりました。後半のほうが風の影響が大きかったか、もしくはピント確認した時に合わせ直しが甘かったのが原因かと思います。

最初300秒のと180秒のをPIのImageIntegrationで合わせたもの(3枚以下だと処理してくれないので、それぞれコピーして計4枚をスタック)を処理したのですが、改めて4時間分合わせたものと300秒単体の2時間分を比べてみると、合わせたものの細部がどうしても鈍ってしまっています。泣く泣く2時間分を切り捨て、前半の300秒露光の2時間分だけで処理することにしました。
  • なかなか納得がいかず、何度もやり直して十日くらい過ぎてしまいました。いろいろ問題点はあります。露光時間が光害地にもかかわらず2時間と短いので、根本的にノイジー。
  • 明るい恒星の中心部がサチっているのに後から気付き、残ってしまっています。短時間露光を取り直してHDR合成しようかとも思いましたが、露光時間不足が決定的でそこまでやる価値はないと思い、今回は諦めました。
  • もう少し細部が出そうな気もしますが、ノイズを考えるとここら辺が限界かもしれません。

結果です。

masterLight_180_integration_DBE_AS_hakiOK_all4
  • 撮影日: 2020年11月12日21時1分-13日22時55分
  • 撮影場所: 富山市自宅
  • 鏡筒: タカハシ TSA-120 (口径120mm, 焦点距離900mm) + 35マルチフラットナー(x0.98)
  • 赤道儀: Celestron CGEM II
  • センサー: ZWO ASI294MC Pro (-15℃)
  • ガイド: PHD2 + f=120mmガイド鏡 + ASI290MMによるディザリング
  • 撮影: N.I.N.A、Gain 120、露光時間: 300秒 x 21枚 = 1時間45分
  • 画像処理: bias 100枚、dark 100枚、flat(12.5ms) 100枚、flatdark 100枚を使いPixInsightでスタック、Photoshop CC, DeNoiseで仕上げ

まとめ

風の影響が大きく、星像が肥大したことがそもそもの問題でした。

口径が大きくなるとより明るく撮影できます。その一方、明るくて恒星がサチってしまう恐れがあります。中心をサチらせても淡いところを出すのか、サチるのは絶対に避けるべきなのか、HDRを前提に短時間露光も別撮りするのか、ここら辺はこれから検討すべき課題です。

星像肥大でピンぼけを疑って、その後のピントが合わせきれなくて、2時間分の画像を無駄にしてしまいました。そのため露光時間不足から、画像処理も少し諦めた感があります。M31アンドロメダ銀河は自宅撮影でも処理に余裕がありました。露光時間が4時間半と長かったこともありますが、やはり根本的に明るい銀河だったからだと思います。M31で気を良くして撮影したM33ですが、M31に比べたらやはりM33は淡いです。と言っても銀河の中では大型な部類なのは言うまでもありません。自宅撮影ではやはりここら辺が限界なのでしょうか?露光時間をもっと長くしてリベンジしたい気もまだあります。

あ、それでも前回、3年近く前のM33が縮緬ノイズで救いようがなかったので、自己ベストは更新です。

あと2つ画像処理が残ってます。太陽とかすぐに記事に書けるものと、どんどん先送りになっているネタの差が激しいです。残ってる画像処理の一つは夏の天の川。もうとっくに季節が過ぎ去ってしまいました。あせらずに頑張って、そのうちやります。


このページのトップヘ
