SharpCap(有料版のみ)やASILiveには、リアルタイムでダーク補正をしてくれる機能がついています。これがどこまで有効なのか、常にオンにしておいた方がいいのか?色々やり方はあると思います。今回は私Samが普段どうしているかSharpCapを使って解説したいと思います。


ホットピクセルがはいずった痕

SharpCapでの電視観望中Live stackをしていると、よく赤、青、緑の単色のミミズみたいなノイズが入ることがあります。「ホットピクセル」とか言われているもので、長時間露光時やセンサー温度が高い時に出てくるダークノイズの言われるもの一種です(下の画像をクリックして拡大して見て下さい)。
hot

この画像は、自動追尾さえしてなくて、Livestackのみで星像を重ねています。なのでこんな短時間で長いミミズさんがでてますが、自動追尾している場合は同じ時間ならこれより遥かに短くなります。

いずれにせよ電視観望でも見栄えが良くないので、これを取り除きたくなるかと思います。こんな時はリアルタイムでダーク補正ができる機能があります。


ダーク補正機能の注意点1

SharpCapでのダーク補正は簡単で便利なのですが、いくつか注意があります。まず一つ目、これはSharpCapに限らず一般的なことなのですが、

撮影したダークフレームは、
同じ露光時間、同じゲインでしか
使用できない

ということです。見たいものが安定していて、露光時間とゲインが確定していれば問題ないのですが、電視観望みたいに露光時間やゲインをちょこちょこ変えて見ていると、ダークフレームをどの設定で撮影すればいいか決まりません。もちろん厳密に合わせなくてもダーク補正の効果はあります。ただし、設定がズレればずれるほど、その補正効果も小さくなっていくので、やはりできるだけ合わせておいた方がいいでしょう。

実際の電視観望では、導入時(移動する動きを見たいので、露光時間は例えば400ms程度)、観察時(止まっているので長い露光時間、例えば1.6秒とか、3.2秒、長くても12.8秒程度まで)の露光時間をあらかじめ決めておきます。ゲインは最大から一段階下げるくらいで、高い位置のままいじりません。このようにして、ダークフレームは観察時の設定に合わせるように一種類だけ撮影しておけば、基本的には事足りるはずです。何種類もとって切り替えてもいいですが、観望会でお客さんがいる時などは、時間のロスになってしまうかもしれません。


ダーク補正機能の使い方

SharpCapでの実際のダーク補正のやり方です。

1. まずはメニューの「キャプチャ」から「ダークフレームキャプチャ」を選びます。
2. 撮影前に、必ず鏡筒に蓋をするのを忘れないで下さい。
3. 枚数は多くなくていいです。8枚とか、16枚で十分でしょう。ただし、撮影のようなことをしたくて数十分以上とかの超長時間ライブスタックを掛ける場合はそれなりの枚数にして下さい。
darkcapture

4. ダークフレームの撮影を開始し、スタックし終わるのを待ちます。

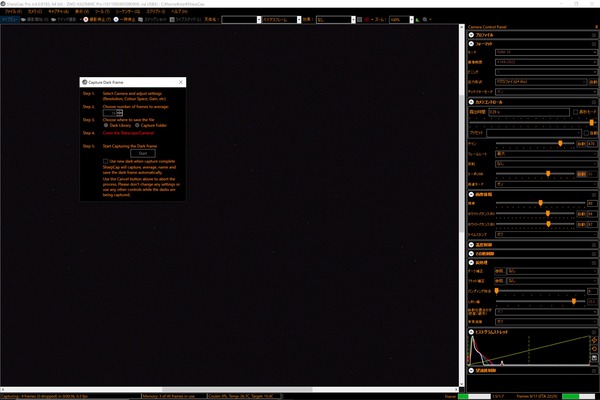

darkcapturing

5. ダークファイルができたら、右の「前処理」タブの「ダーク補正」で「参照」を押し、ダークファイルを選択します。自動的にできたファイルのフォルダに移動さるはずなので、そこにあるファイルを選べばいいでしょう。

これでLive stackをしてみると、目立っていたミミズさんはすっかり消えているはずです。ただ、細かいたくさんの縞が残るかもしれません。それでもダーク補正しないよりはマシになるかと思います。

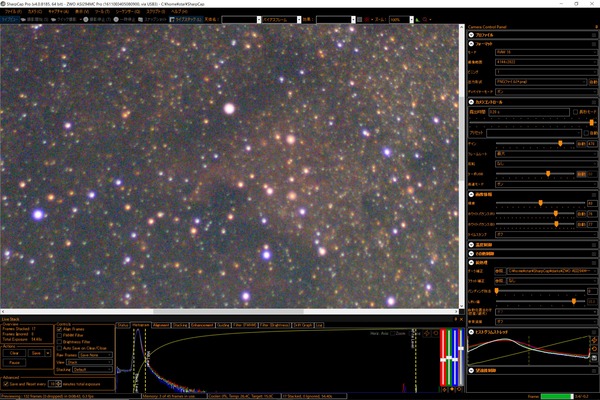

LS_80


ダーク補正機能の注意点2

さて、ここから少しテクニックです。この状態で鏡筒にカバーをしてヒストグラムを見てみましょう。

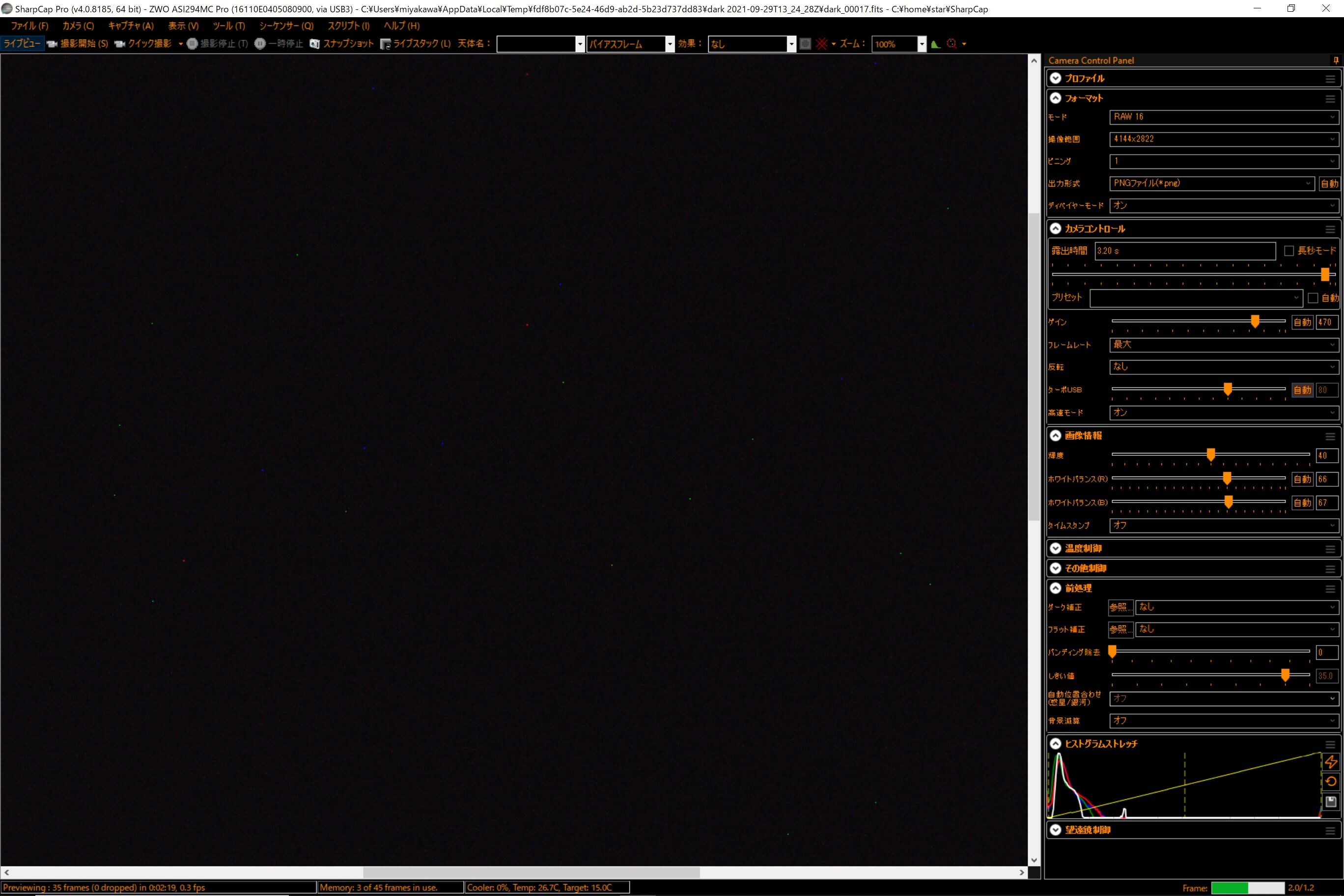

nohot

ここでの問題は、ヒストグラムの山の左端が切れてしまっていることです。SharpCapでは輝度が負の値になるようなことはなく、0以下は全て0になるようなので、ものすごくおかしなことは発生しません。でもこれは読み出しノイズがガウス分布に従わずに、不自然な状態になってしまっていることになります。言い換えると、
リードノイズの暗い部分はバッサリ斬られていて、
階調がとれなくなります
これが2つ目の注意点です。

階調がとれないとはどういうことでしょうか?例えば、先ほどの北アメリカ星雲を見ている時に輝度をあえて下げてやって、ヒストグラムの山の左端を欠いてやります。

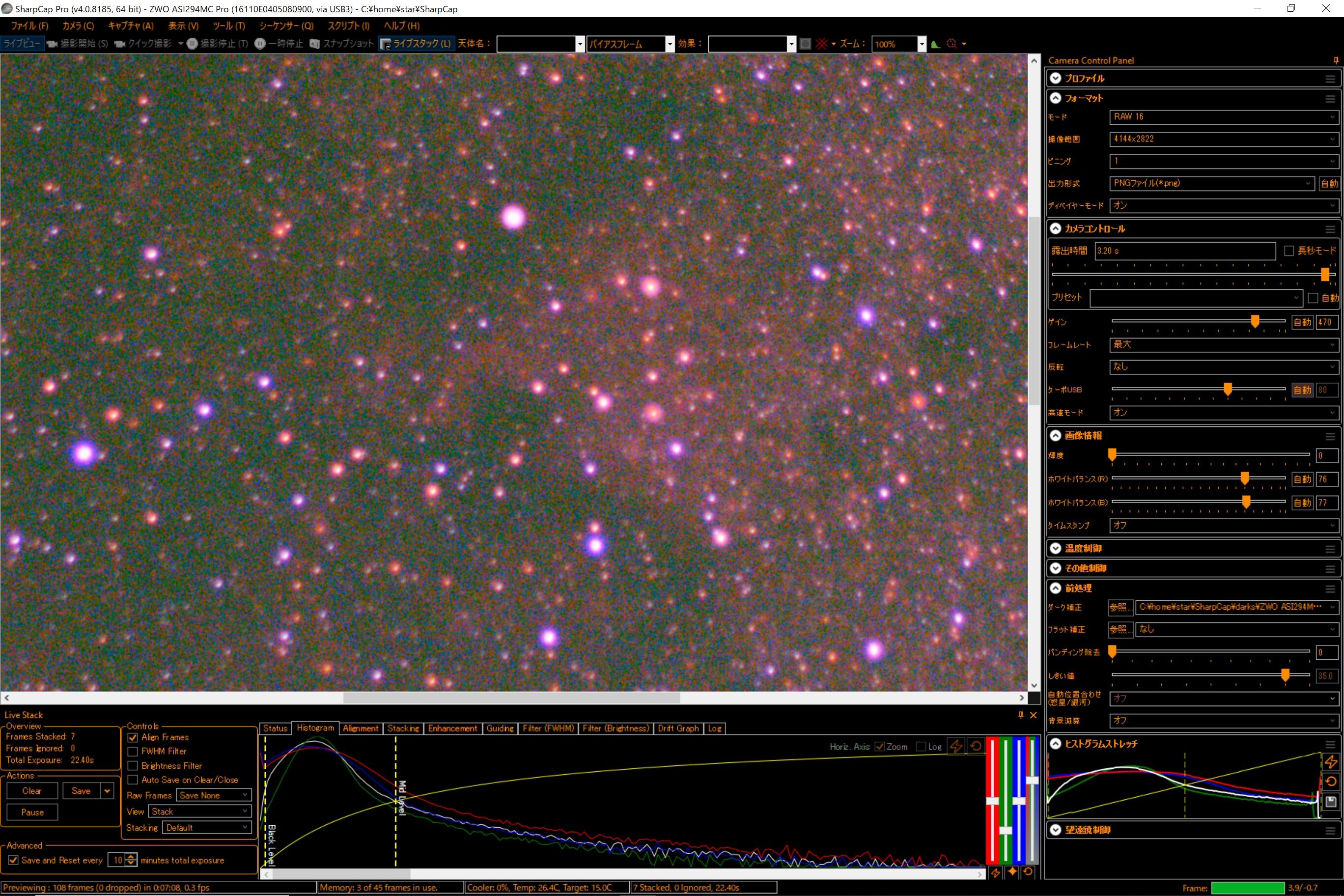

LS_bad

ライブスタックのヒストグラムの左が欠けていますね。すると色バランスが損なわれ、どういじってもこの画像のように見た目にもおかしいものしか出てきません。

これは極端な場合なので、普通に電視観望している範囲では基本的にはこんなことは発生しません。でも、もし画像を見て階調が取れないような時は変にヒストグラムがカットされていないかを疑った方がいいこともあるので、心に留めておきましょう。


ヒストグラムの山を回復する

さて、リードノイズに関して、このような階調不足を避ける方法を考えます。まず、ダークフレームを撮影する前に、右の「画像情報」タブの「輝度」のところを、最初から少しあげておきます

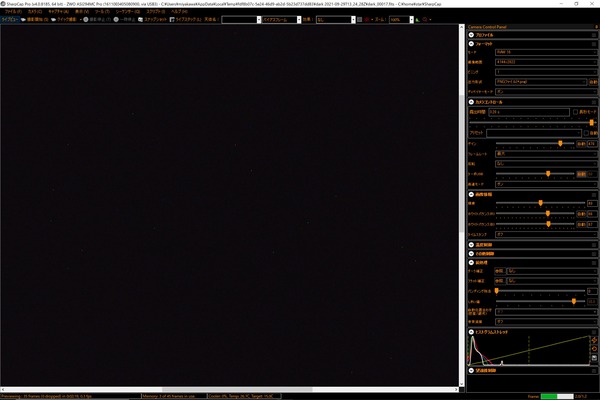

withhot

私は最大値(ASI294MCの場合80)の半分くらい(40)にします。ポイントは右パネルのの「ヒストグラムストレッチ」で見て、まずはダークフレーム取得時点で山の左が欠けていないことを保証すること。山の左すそが、一番下まで言っていればいいです。山が左に行きすぎて左すそが途中で無くなっているような状況は避けてください。

ここまではいいのですが、この状態でダークフレームを撮影してダーク補正を適用すると、オフセットも消そうとするためヒストグラムの山の左が欠けた状態になります。

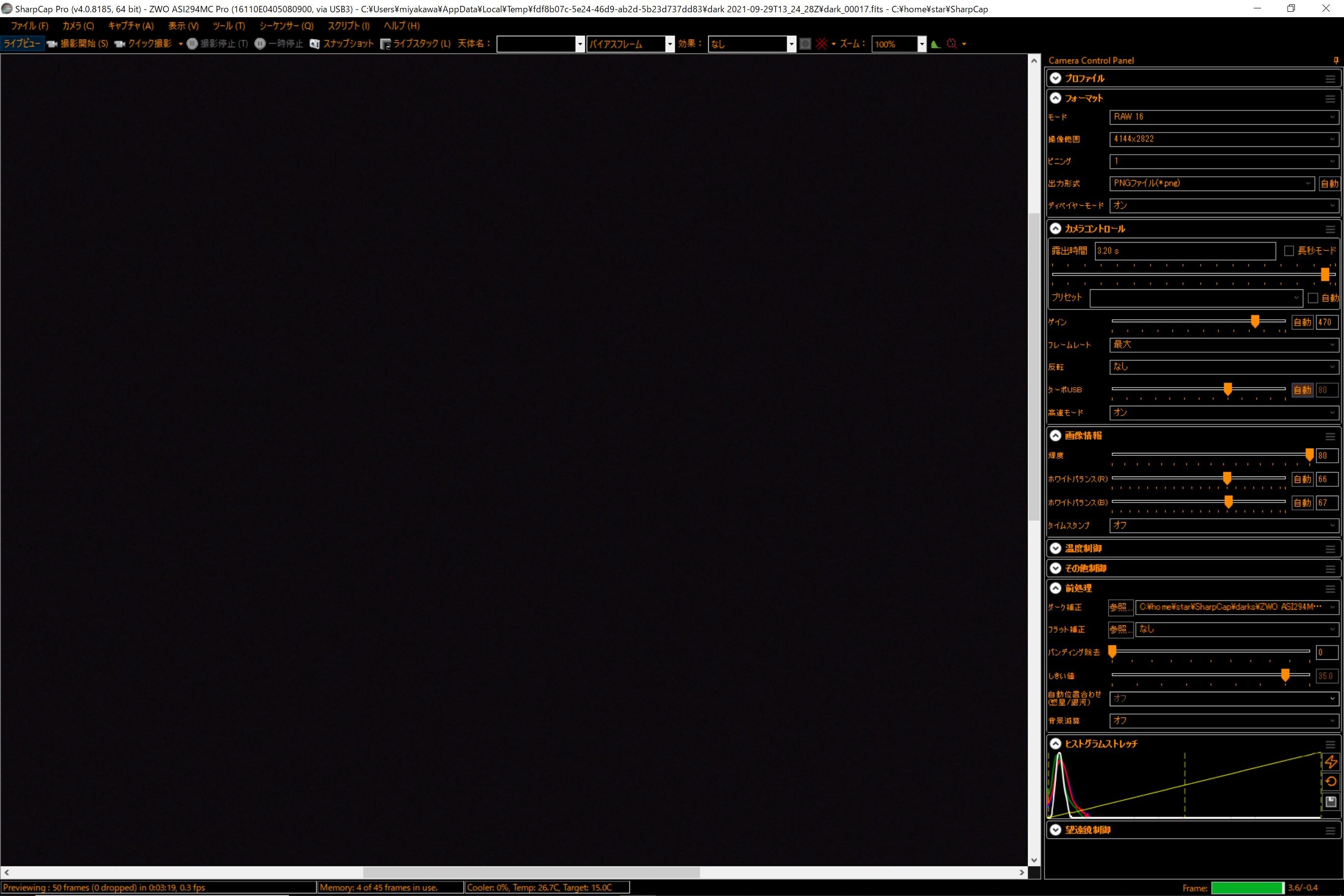

nohot

ここで、さらに「画像情報」タブの「輝度」の値を上げて、ヒストグラムに山の左側に欠けがないように再び設定します。

nohot_withoffset
山が回復したのがわかるかと思います。

ちなみに、電視観望をやっているだけなら、上記の補正は特にしなくても、特におかしいことはないと思います。補正の有無で以下のようになります。

LS_80
輝度補正なし(40のまま)。

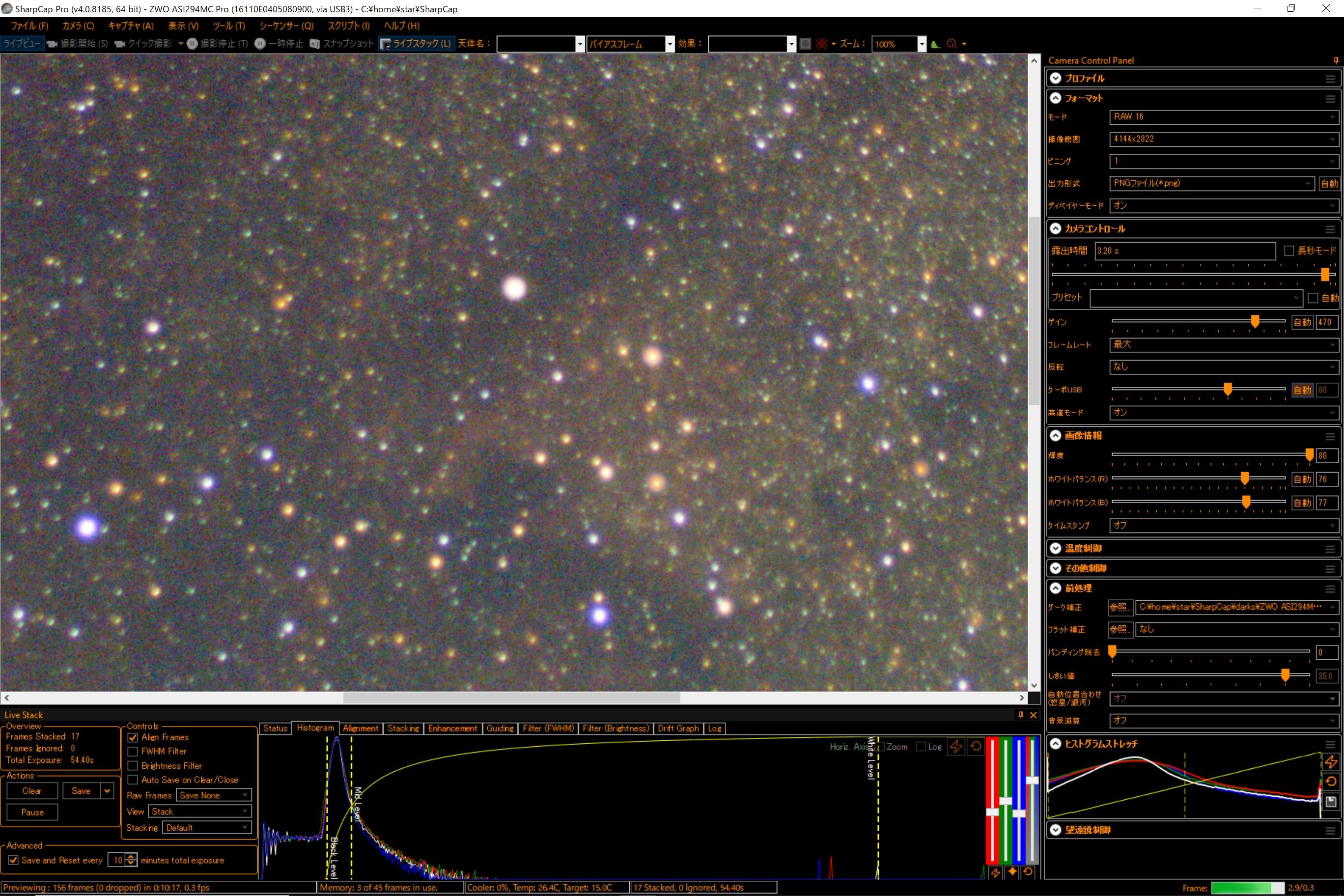

LS_80real
輝度補正あり(80に増加)。

補正有無で比べても特にどちらかが悪いということはないと思います。ただこれを画像処理とかして、撮影画像とかして扱うときは補正なしだと少し気をつけた方がいいかもしれません。リードノイズに相当する部分が既に破綻しているので、もしかしたら何か影響があるかもしれません。


リアルタイムダーク補正は必要か?

ちなみに、私は電視観望の際は大原則としてリアルタイムダーク補正はしません。理由は、露光時間、ゲインを頻繁に変えることが多いからです。また、月や惑星などの明るい天体を見ていて、ライブスタックに入らないような場合には、ホットピクセルは点のままで線にはならないので、そこまで問題にならないはずです。

ホットピクセルが多い場合(カメラの機種に依りますし、気温にも依ります。)で、ライブスタックに入り、かつ露光時間とゲインの設定をあまりいじらなくていいくらいになると、リアルタイムダーク補正をすることがあります。特に、ライブスタックで数分以上の長さでしばらく放っておくような時です。

リアルタイムダーク補正を行う際は、上で説明したリードノイズの山の形の補正は必ずやるようにしています。といっても、炙り出しがキワキワになった時にもしかしたら効くかもしれないと思ってしまうからという程度です。

あとよく似たことで、リアルタイムフラット補正は使ったことがないです。これは鏡筒の方向を変えるとカブリなどの状況がガラッと変わるからです。かなり昔に一度だけリアルタイムフラット補正を試したことがありますが、あまりうまくいかなくてそれ以来使っていません。その頃から大分状況は変わっているので、もしかしたら今試してみたらもう少しいい方法があるのかもしれません。


まとめ

いつかこのリアルタイムダーク補正の話を書こうと思って、途中書きになっていたのですが、前回の記事のコメントでちょうどカトーさんからダーク補正についての質問がありました。これが答えになってくれるといいのですが。
