原村星まつり前にとったデータをまとめておきます。やったことは、赤道儀と鏡筒の揺れの測定です。この揺れの減衰を測定することで色々なことがわかります。

 趣味全開の記事なので、多少長くなっていることをご了承ください。今回の記事はまだ前半部くらいで、測定前の見積もりに当たります。次回くらいで実測までいけたらと思います。


目的

鏡筒を載せた赤道儀をインパルス的に揺らしてみて、その応答を見ることで外乱がどれくらい影響するかを評価します。


背景

天体撮影の際、特に惑星や系外銀河の場合長焦点撮影になり、鏡筒や赤道儀の揺れが撮像に対して問題になってきます。基本的には、揺れを抑えることが星像を点像に近く捉えることに繋がります。地面が揺れるために防振するなどの努力は一般的になされていますが、そもそも地面がどれくらい揺れて、それが星像にどれくらい影響を与えるのかという検証は、これまであまりなされてきていないようです。今回この部分を評価してみようと考えました。

実際の撮影では、鏡筒自身の光学的性能や大気のシーイングなども問題になりますが、ここではそれらのことは考えずに、機材が物理的に揺れることのみを考えます。


地面の揺れの評価

まず、機材が三脚などを介して地面に固定されている状況を考えます。機材を完全な剛体と仮定すると、機材の重さにかかわらず、地面の揺れがそのまま機材を揺らしてしまうような状況となります。なので、まずは地面の揺れを最初に考えることにします。

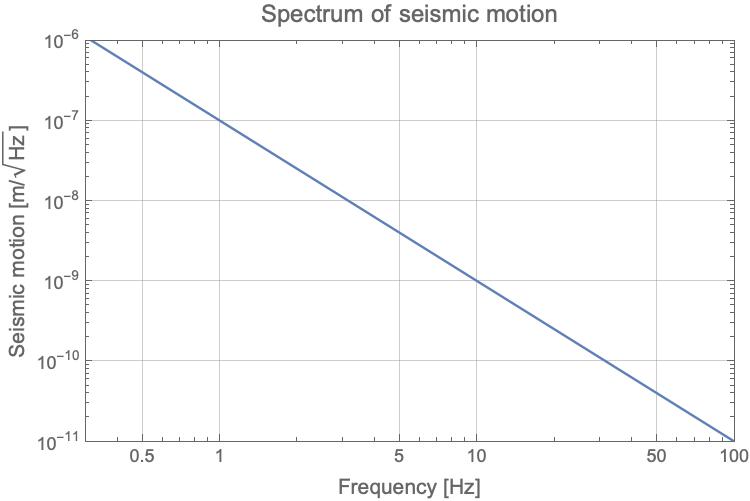

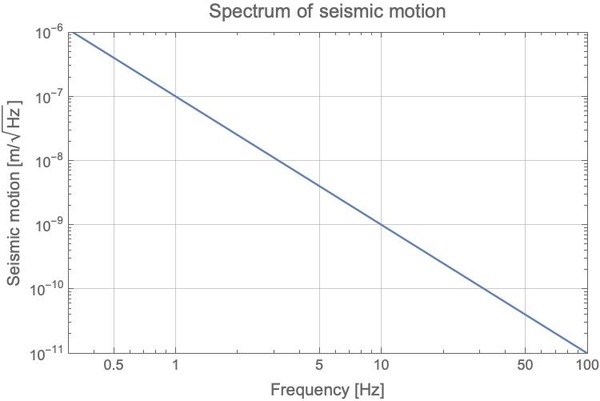

地面は決して止まっているわけではなく、地震などが起こらなくても常に常時揺れています。その揺れの振幅(スペクトル)は一般的に1e-7/f^2[m/sqrt(Hz)]といわれています。グラフで書くと

20190901_seismic

のようになります。本当は実測データもあるのですが、個人で加速度計とかを持っているわけではないので、実測データを計算で表したグラフを示しています。横軸はその揺れの周波数。左はゆっくりとした揺れ、右は速い揺れを表しています。縦軸は振幅になります。この1Hzのところを見ると1e-7[m/sqrt(Hz)]という値になるという意味です。

1e-7/f^2[m/sqrt(Hz)]というややこしい数字については、この記事の最後に補足という形で書いておきますので、興味があったら読んでみて下さい。最後まで読むと得する情報があるかもです。ここでは簡単のため、ザックリと1Hzすなわち、1秒の周期で1um(マイクロメーター)くらいの振幅で揺れているとしてしまいましょう。


地面の揺れは星像にどれくらい影響するのか?

では1umの揺れとは実際の星像でどのようになるのでしょうか?望遠鏡で星を見る時は無限遠を見ていると仮定すると、回転のみが星像の揺れとなって表れ、地面が平行に揺れても星像には影響ないはずです。地面振動の回転成分がどれくらいか評価できればいいのですが、あまりきちんとしたデータはないようです。なのでここでは地面振動の水平揺れの成分が鏡筒を揺らすと仮定します。例えば、長さ1mの鏡筒を考えます。これは10cmの短すぎる鏡筒ではなく、10mの長すぎる鏡筒ではないという意味で1mということです。1mの鏡筒の先端が、アイピース口に比べて相対的に1um揺れていると考えます。そうすると角度にして1um/1m = 1urad (1マイクロラジアン)揺れているということになります。1uradということは度に直すとπで割って180を掛けてやればいいので 1/180 x pi = 60 [u degree (マイクロ度)]ということになります。0.00006度ですね。これを秒角にするには3600を掛けてやればいいので、約0.2秒角となります。では0.2秒角というのはどれくらいなのでしょうか?木星の視直径が40秒角くらいなので、木星の直系の200分の1くらいになります。

やっと答えが出ました。地面の1Hzの揺れは木星の200分の1くらいなのです。こんなに小さいなら大した影響はなさそうですね、と思いきや、実は機材がこの揺れを更に大きくするのです。このことを理解するには、共振とは何かということを理解する必要があります。


共振で揺れは増大する!

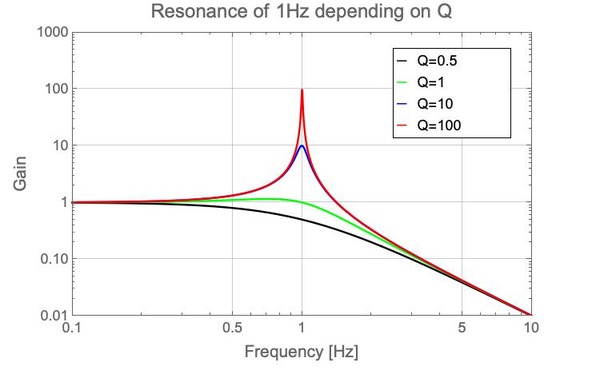

赤道儀など、機械的なものを製作すると、その形、構造、強度などに応じて必ず揺れが出ます。普通は一番弱いところが一番大きな揺れになって、例えば赤道儀では赤経体や赤緯体の首のところで一番揺れたりします。しかもその揺れは、ある特定の周波数で大きく揺れる共振という現象を伴って揺れることになります。高校の物理くらいでやる振り子やバネの共振のことです。一般的に振り子やバネを振ってやると、その周期によって揺れが大きくなったり、小さくなったりします。その様子をグラフに表してやると、

20190901_resonance
のようになります。横軸は振り子やバネを振ってやる周波数。左程ゆっくり振ってやって、右に行くほど速く振ります。縦軸は元の揺れに対して、振り子やバネの先にあるものが相対的にどれくらいの大きさで揺れているかの比(ゲイン)を表しています。ゆっくり揺らす場合は揺らしている振幅がそのままの大きさで伝わるので、ゲインは1になります。だんだん揺らす周期を速くしていくと、ある周波数(ここでは1Hz)になると大きく揺れます。このときの周波数を共振周波数と言います。更に速い高い周波数では、揺らされているものの揺れは小さくなっていきます。その小さくなっていく様は周波数の2乗で落ちていることがわかります。一般にバネや振り子は、高い周波数では防振の効果があります。

ここで重要なのは、ある特定の共振周波数付近では元の揺れが何倍にも、時には何十倍にも何百倍にも平気でなることです。複雑な構造を作れば作るほど、この共振の数は多く、また共振の形も複雑になってくるので、共振をなめてはいけないということです。

その共振の大きさはQ値というもので表されます。元の揺れが共振周波数でQ倍になるというように定義された値で、様々な構造体を評価する時に便利な値です。Q値がいくつ位になるかは、どれだけ共振のエネルギーが散逸するかによります。素材そのものによっても変わります。例えばゴムなどはとてもロスが大きいので、Q値は低くなります。一般的に金属はロスが小さいので、Q値は高いです。これを応用することで、エネルギーをうまく逃がしてやれば、Q値の高い大きな揺れを小さくすることもできます。例えば、揺れている部分にプラスチックやゴムの板を挟むなどです。

なんでこんなややこしそうなQという値を持ち出すかは後でわかるとして、普通にものを作ると、よほど揺れないようにできたものでもQ値が3から4、普通は10以上に簡単になってしまいます。すなわち、元の揺れは平気で10倍以上になってしまうということです。例えば、1HzにQ値が10の共振があるとすると、上で求めた木星は地面振動が10倍に拡大され、直系の20分の1くらは揺れてしまうことになります。木星の20分の1の揺れ幅だと、例えば惑星撮影の時とかはだんだん無視できなくなってくる値です。ちょっと心配になってきましたね。


共振周波数はどうやって決まる?

共振周波数のあたりで大きく揺れることはわかりました。では、その共振周波数はどうやって決まるのでしょうか?

基本的に、揺らされるものが「大きく」「重く」なると共振周波数は下がってきます。もう少し詳しくいうと、揺れているものが重くて、さらにその重さが揺れの中心から遠くにある時ほど「慣性モーメント」が大きくなって、共振周波数が低くなり、ゆっくり揺れるようになります。フィギアスケートでくるくる回転している時に伸ばしている手を縮めると回転が速くなるのもこれで説明できますね。手を伸ばしている時は回転中心から遠いのでゆっくり回り、手を縮めた時は回転中心に重さが集中していくので速く回るということです。

共振周波数を決めるもう一つの要因が、揺れの中心となる部分がいかに頑丈に作ってあるかです。これはバネの柔らかさに相当して、頑丈なものは硬いバネ、弱い物は柔らかいバネです。硬いバネほど共振周波数が高く、柔らかいバネほど共振周波数が低いです。例えば、入門用の細い赤道儀なんかは、小さく首のところも細いので、バネが柔らかく低い周波数で揺れます。逆に高級機と言われるガッチリした大型の赤道儀なんかは、バネが堅く高い周波数で揺れます。

すなわち、載せている鏡筒が大きく重いほど、支える赤道儀が小さく弱いほど、共振周波数は下がり、鏡筒が小さく軽く、赤道儀が大きく頑丈なほど共振周波数が高くなります。地面振動に関して言えば、共振周波数が高くなるほど元の地面の揺れが小さくなるので、揺れにくくなるわけです。このことをよく「共振を高い方に逃がす」とか言います。


少し脱線

よく間違って言われていることがあります。「機材は重ければ重いほど揺れない」ということです。私もベテランのアマチュア天文家の方からも何回か聞いたことがあるのですが、これは少なくとも地面振動に関して言えば間違いです。機材が重くなるほど共振周波数は下がるので、低い周波数の大きな地面振動が共振で更に大きくなり不利になります。正しくは「頑丈な赤道儀を用いるほど(共振周波数が上がるので、もともと地面振動が小さいに周波数帯に持っていけるため)揺れない」が正しいです。

ところが、風に対しては一概には言えなくて、同じエネルギーの風に対しては重いものほど動きにくというのは一理あるので、前者の「重いものほど揺れない」はあながち間違ってはいないのです。なので、今実際に揺れている原因は、地面なのか、風なのか、それとも他の何かなのかをきちんと分けて考える必要があります。

風でも「鏡筒が大きいとよく揺れる」ということもよく言われます。こちらは重さだけなく、大きくて風の当たる面積が大きいということと、さらに慣性モーメントが大きいので共振周波数が下がることが原因となります。繰り返しになりますが、「重いから慣性質量が大きいために揺れにくい」というのと、「重い(慣性モーメントが大きい)と共振周波数低くなる」は別のことになるので、やはり風の場合でも必ずしも重いからいいという訳ではなく、重くて小さくて、回転中心に質量が固まっていることが重要になってきます。

ちょっと脱線しましたが、今回は地面振動を考えるので、共振周波数が高いのか低いのかが重要になるとします。


ここまでのまとめ

少しまとめます。地面の揺れがどれくらい星像に効くかですが、
  • もともとの地面の揺れの大きさ
  • 機材の持っている揺れ(「モード」とかいいます)の共振周波数
  • そのモードのQ値
などが重要な要因で、その中で共振周波数は
  • 鏡筒の慣性モーメント(重さと、重さの広がり具合)
  • 赤道儀の構造、強度
などで決まり、元の揺れをどれだけ増幅させるかを表すQは
  • エネルギーをどう損失させるか
で決まります。なんでQだけ「など」で決まると書いてないかというと、数学的にはその系のロスをLとした時、

Q = 1 / L

と一意に書けるからです。何の事はない、Q値とロスは一対一の関係なんですね。



この時点でもうすでに長すぎの記事ですね。ちょっと疲れたので、続きは次回の記事にします。次回は一連の話のキモで、Q値と振動の減衰の関係です。一気に実測まで進むかも。さらに実用的になってくるはずです。




補足: 地面振動スペクトルの読み方

ごくごく簡単にですが、揺れの「スペクトル」の意味について書いておきます。

1e-7は10のマイナス7乗、すなわち0.0000001、0が7個ついてその後に1がきます。10^-7などと書くこともあります。例えば1e-7[m]とは0.0000001m、0.0001mm(ミリメートル)、0.1um(マイクロメートル)などと表すことができます。

f
は周波数を表し、1秒間に揺れる回数です。例えば1秒間に1回揺れるなら1Hz、1秒間に10回揺れるなら10Hzなどとあらわします。/f^2とは周波数で2回割っているということで、周波数が大きくなるほど、2乗で小さくなるということを意味します。例えば、10Hzの揺れは1Hzの揺れに比べて100分の1になります。100Hzの揺れはなんと1万分の1になります。高周波に行くほど、速い揺れになるほど、急激にその揺れの大きさは小さくなっていくということです。

わかりにくいところはその単位のm/sqrt(Hz)です。「メートルパールートヘルツ」などと言います。mは長さですが、/sqrt(Hz)というのは周波数密度あたりという意味になります。なので、どの周波数を見るかということを決めなければ実際の揺れの大きさにはなりません。観測する周波数帯のルートをとったものを掛けて、初めて実際の振幅(切り分けるためにrms振幅などと言います、rmsはroot mean squareの意味です。)になります。例えば高い周波数から100Hzくらいまでを測定することを考えると、100Hzのルートの10を掛けたくらいの値が実際の揺れになります。すなわち、1e-7/100^2 x10 = 1e-10[m]くらいの揺れとなるわけです。高い周波数から1Hzまでを考えると1Hzのルートは1なので1e-7/1^2 x1 = 1e-7[m]となります。すなわち1Hzの揺れは0.1um(マイクロメーター)くらいということです。「1Hzで1マイクロメーターの10分の1くらい揺れている。」この数字は覚えておいても損はないです。実際の地面の揺れの大きさは場所によって違っていて、これより揺れが大きい場合が多いので、ざっくり「1秒間に1マイクロメーター揺れている」と覚えておいてもいいでしょう。

ところで、なんでこんなややこしい「パールートヘルツ」なんていう単位を用いるのでしょうか?これは地面振動のようなピークのない「なだらかなノイズ」を表示するのに適しているからです。このなだらかなノイズをこのパールートヘルツという単位で表示すると、結果は常に一定になります。もしピークがあるようなデータをこのパールートヘルツで表示すると、表示の仕方(FFTのバンド幅の取り方)によってピークの高さが変わってしまいます。逆に「メートルパールートヘルツ」からパールートヘルツをとったメートル(rms)で表示しようとすると、ピークの高さはFFTのバンド幅によらずに一定になりますが、なだらかなところの大きさが今度はFFTのバンド幅によって表示ごとに変わってきてしまいます。グラフの単位も表示したいものによって、きちんと適したものを選ぶ必要があるということです。

この周波数密度のことをもっと知りたい場合はCQ出版の「計測のためのアナログ回路設計」という本を読んでみてください。かなりわかりやすく書いてあります。これより簡単な説明を少なくとも私はみたことがありません。

後半の記事に続きます。
