これまでP.S.T.を何度かに分けて分解してきましたが、とうとうエタロン部に到達しました。何でこんなに時間がかかったっかというと、エタロン部と真鍮の鏡筒部が全く外れなかったからです。ここを外すだけで約2週間戦いました。

IMG_3672
左の真鍮でできたパイプ部分と、真ん中のエタロン部分が
ものすごく強固にねじ込まれています。

あ、毎度のことですが、分解はくれぐれも自己責任でお願いします。こんな風に分解したら当然メーカー保証は受けられなくなってしまいます。

手で回して全くダメ。潤滑剤を隙間に入れても全くダメ。百円ショップで蓋開け用のゴムの道具を使ってもダメ。結局最後は水道管を回す「ウォーターポンププライヤー」と呼ばれるかなり太いパイプをつかめる道具を鏡筒側とエタロン側に2つ使い、鏡筒とエタロン部に傷をつけないようにゴムのシートを挟んで力一杯回しました。実は最初それでも全く動かなかったので、接着剤でもついているのかと思い(海外の記事ではそう言った記述もありました)、模型用に使うかなり強力な部類の有機溶剤を隙間に流し込み、やっと緩めることができました。 外してからねじ込みのところを見てみても、接着剤が少なくともたっぷりついているような様子はありませんでした。少しだけ緩んだ後はほとんど力を入れなくても手で回せたくらいなので、もしかしたらごく少量の接着剤がついていた可能性が高いと思われます。

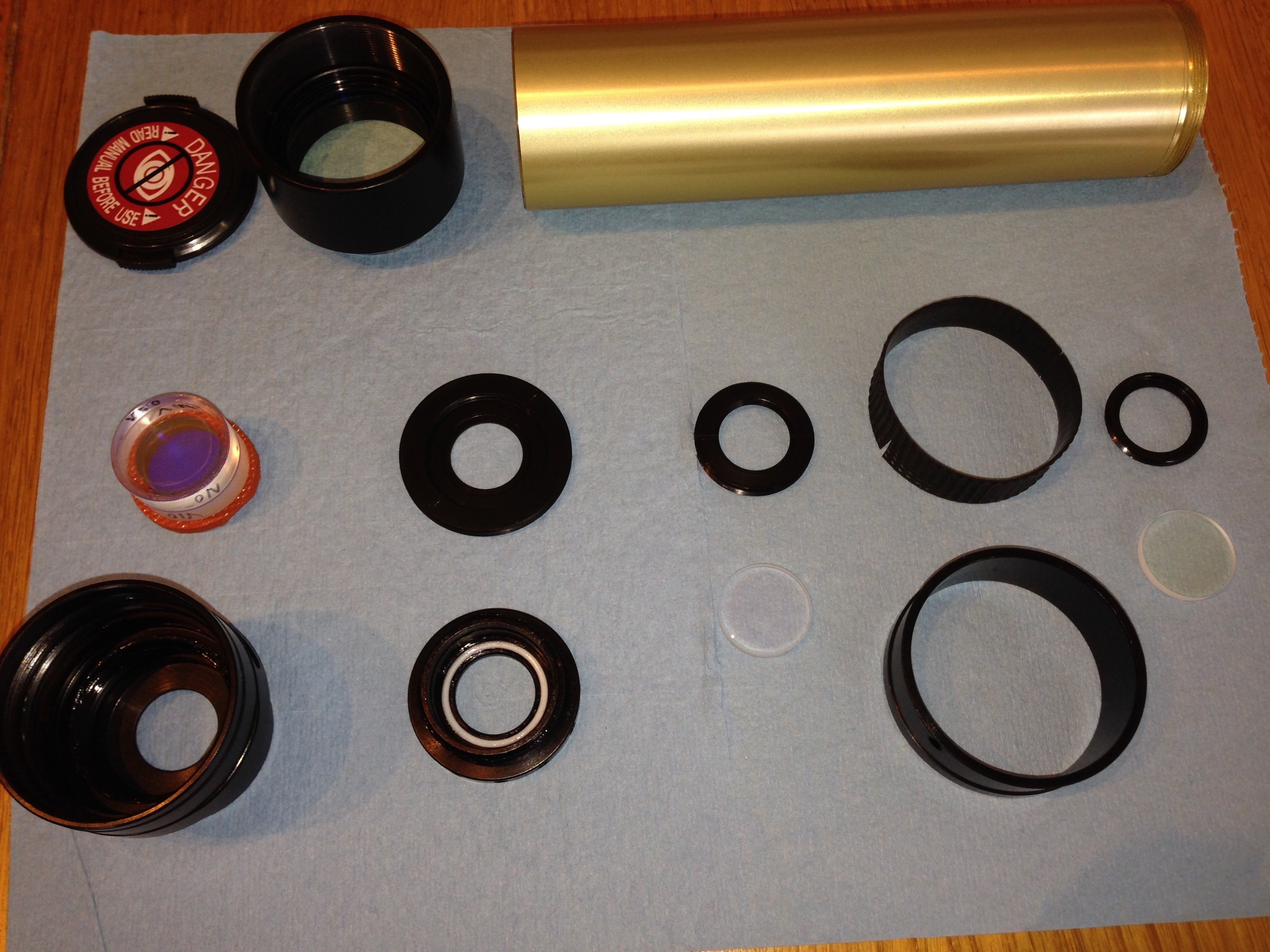

いずれにせよやっと外れたので、これで分解とその後の改造を進めることができます。とりあえずエタロン部と鏡筒部の全バラ写真です。

IMG_3804

左上が対物レンズ、その右が真鍮のパイプ、右下が出社レンズ(黄変しているみたいです)、左に向かって外部回転リングとゴムの滑り止め、入射系レンズ、エタロン固定金具、一番左の真ん中がエタロン本体とスポンジ部、その下がエタロンの筐体になります。


エタロン部は入射側から、レンズ、エタロン、レンズという構成になっています。エタロンは平行光で最もうまく働くので、レンズはF10の鏡筒からの光を平行光に変えるようなものが使われているはずです。エタロンをでた平行光は次のf=200mmのレンズで集光されます。これらのレンズを変えることで、適当なF値の鏡筒や、適当な焦点までの距離のフォーカサーなどを使えるようになるものかと思われます。ただし、BFの径が5mmなので、そこの位置にかなりの制限が出ることになるのかと思います。



分解してみるとわかるのですが、 このエタロンの調整機構はなかなか微妙かなと。エタロンの下部にスポンジ状のオレンジ色のリングがくっついて、エタロン部下側はそのスポンジを介して鏡筒側に接触していることになります。エタロン上部はねじ込み式の金具で蓋をかぶせて、エタロンを押さえつけてい流ような状態になります。外部のリングを回すことで、その金具が回転してエタロン部を押さえつける力を調節します。エタロン部はスポンジで浮いているような形になっているので、入射光に対する角度がきちんと決まっているかというとそうでもなく、スポンジ部のクッションで結構適当に決まってしまいます。

IMG_3799

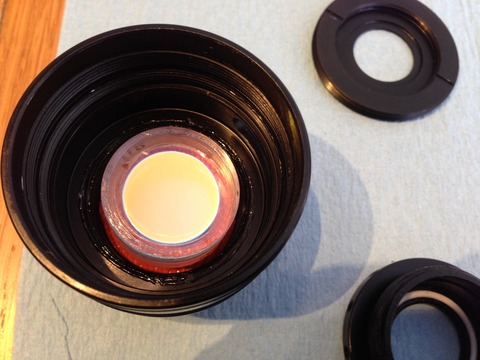

エタロン部アップです。グリスが脇にたっぷりついています。


今回の分解でだいぶん機構もわかったので、とりあえず再び組み上げます。

IMG_3795


エタロンの中央部にグリスがつかないように注意しますが、上に乗せる金具を先にエタロンに乗せてから、エタロンと金具療法を一緒に下の大枠の中に入れたほうがよさそうです。エタロンを取り外す時も金具を先に外すのではなく、金具をエタロンとごとひっくり返して外した方がいいかもしれません。あと、金具をどれくらいキツく締めるかですが、これは太陽を見ながら調節したほうがいいかもしれません。後日試してみます。

さて、前回の撮影で口径が解像度を制限しているらしいことはわかってきたので、次は口径の大きな望遠鏡にエタロン部を固定する方法の模索です。みなさんここで結構苦労しているみたいです。私もゆっくり考えることにします。
