車にぶつかって赤経の極軸シャルフとがバッキリと折れてしまったAdvanced VX。メーカーからは修理不能と言われ、一応自分で頑張って直してガイドまでうまくいっていたのですが、この間から少し調子が悪いです。

赤経のクラッチを外すと普通は回転するのですが少し噛むところがあって、この間ガチガチに噛んでしまいました。一旦かなり無理して外して、傷があるところを削ってコンパウンドをかけて滑らかに回るようにしたのですが、今日重い鏡筒を載せると傾いてしまうようで、再び噛んでしまいました。

多分こんなところを直す人は他にはいないと思いますが、いくつかわかったこともあるのでメモがわりに書いておきます。もちろんですが、こんなことをすると当然メーカーの保証外になってしまうので、試したい方は(恐らくいないとは思いますが)くれぐれも自己責任でお願いします。私のはそもそもメーカでも諦められたもので、直ればもうけものというくらいで試行錯誤でやっているので、自己責任でやっています。同じ方法でうまくいかなくても何の責任もとることができませんので、ご了承ください。

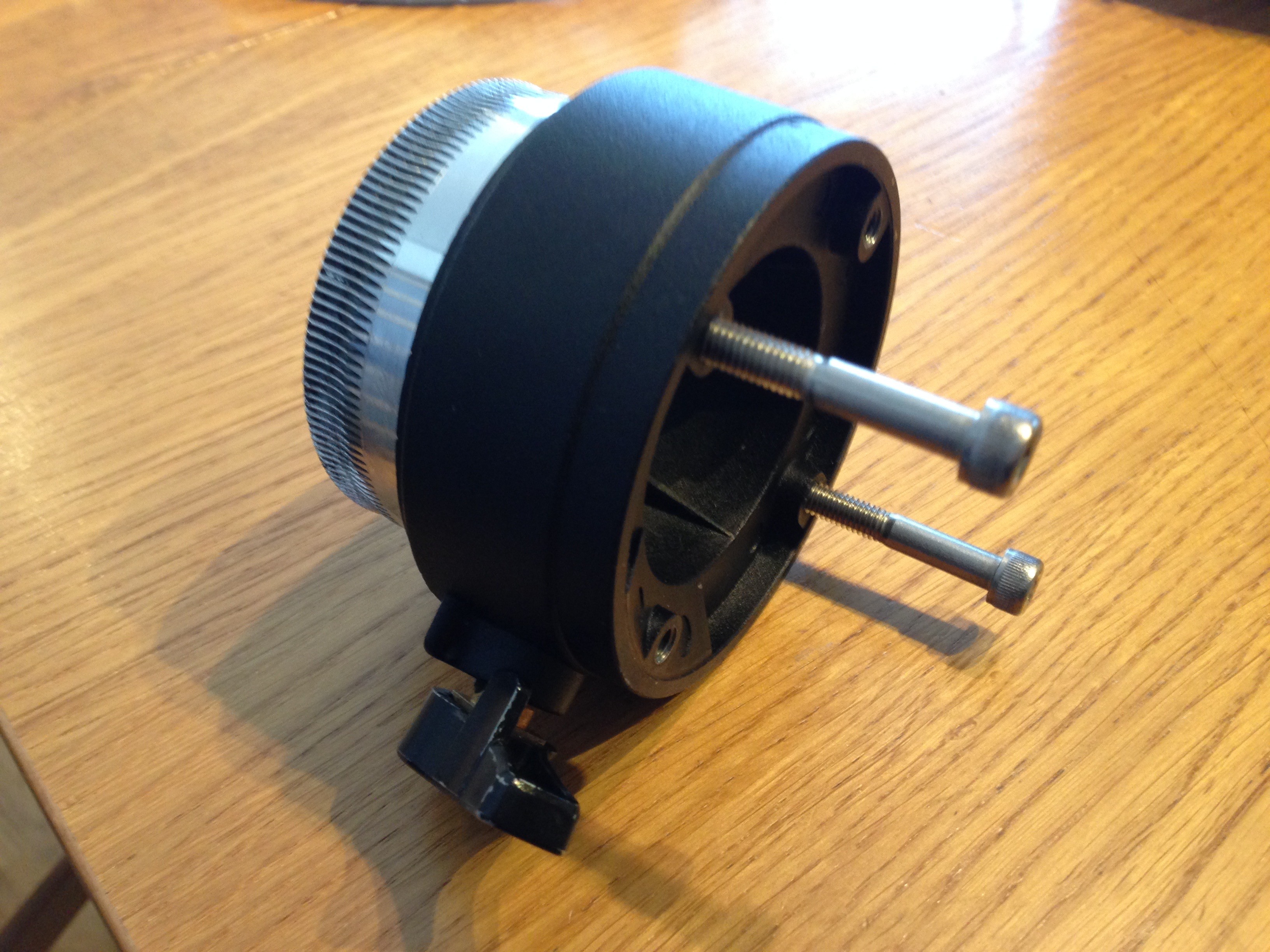

まず噛んでしまって引っ張っても外れない外部円筒部分を外すのは、下の写真のように裏からM6のネジを入れてやるとわりと簡単に外れます。ネジを2本が、ダメなら4本入れてそれぞれ少しづつ奥に入れていきます。ただし、中に入っているプラスチックのリングが傷ついてダメになってしまうので、必要ならばプラ板などで作り直すといいでしょう。今回はプラ板の代わりにグリスをたっぷり塗ることにしました。

IMG_3571

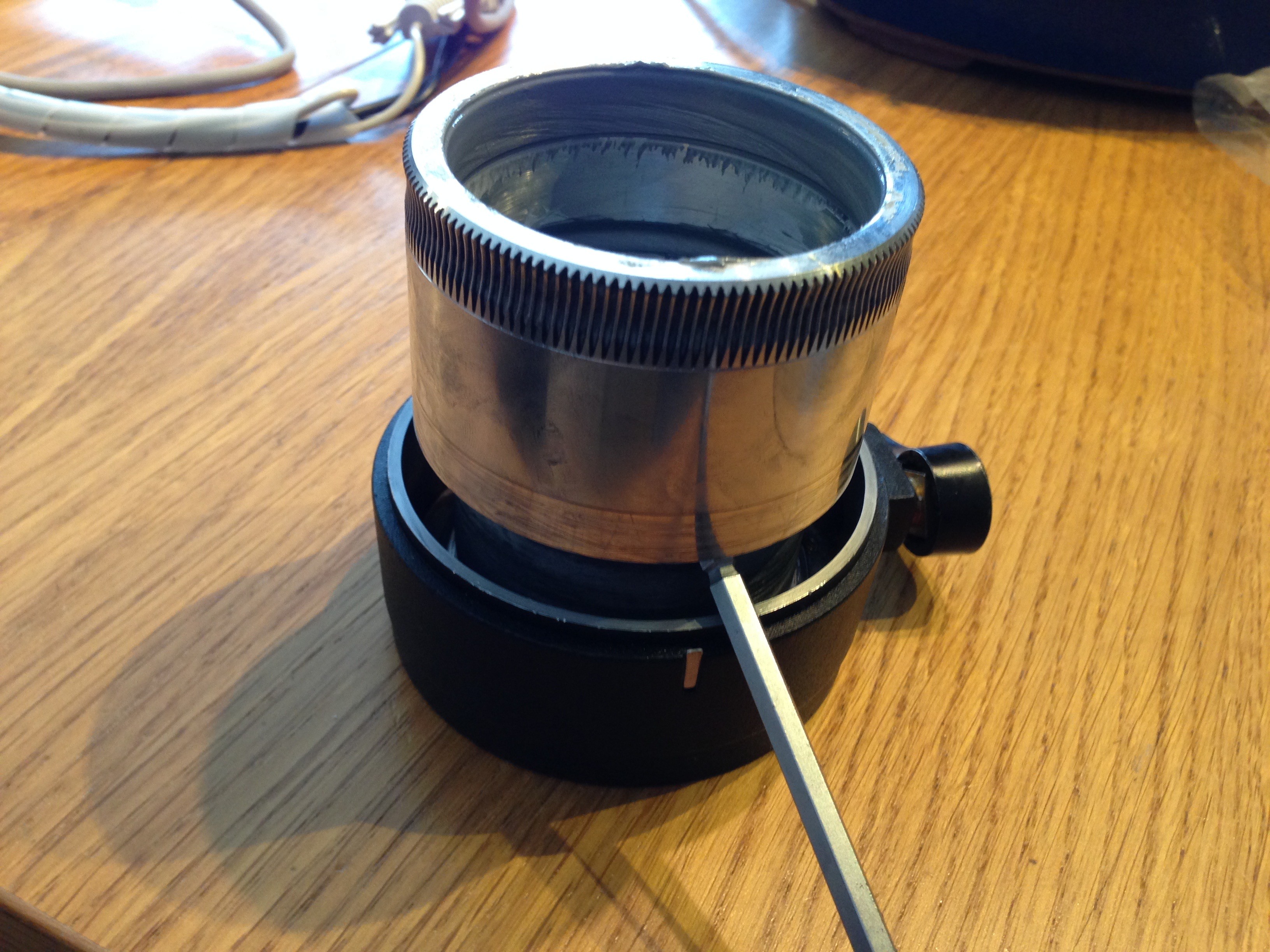

次に、外部円筒部分の内側は2段で内径の小さいところがあります。上の方法で上の段の内径が小さい部分はネジで途中まで外れても、途中からネジの長さが足りなくなり下の段で引っかかることがあります。その場合は下の写真のようにテコの原理で外すと楽です。ただし、内側の円筒の外面を傷つけないようにくれぐれも注意してください。

IMG_3570


うまく外れてからは、一旦グリスを拭き取って、再びはめ合わせてみます。途中多分噛むので、潤滑剤を吹き掛けたりしながら、無理をせずにはめ込みます。はめ込めないときは断面が傷ついている可能性が高いので、600番から1000版程度のヤスリで磨きます。傷がついている部分が削れるとスッと入っていきます。

その後一旦一番下まではまり込むことが確認できたら、再び外して潤滑剤を拭き取り、粗いコンパウンドのを付けて再びはめます。

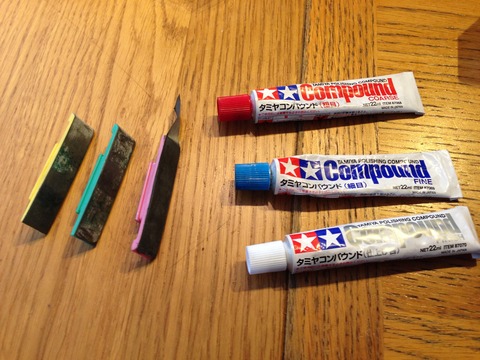

IMG_3569
コンパウンド(右)と、ヤスリ(左)。
ヤスリはこの台座が使い勝手がいいので、張り替えて使っています。


ハマったら回転が滑らかになるまで、ひたすら手で回し続けます。回転が滑らかになったら再び外します。削れたところは写真に見えるように黒くなってわかります。必ず外した後は一旦コンパウンドを拭き取ります。

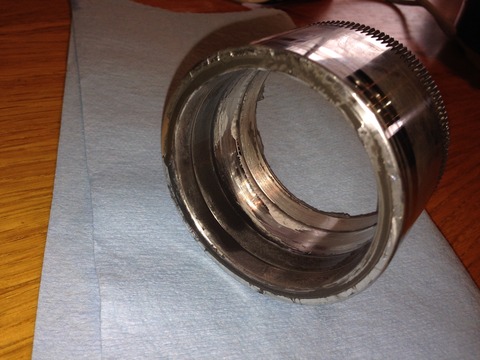

IMG_3573
ちょっとわかりにくいですが、手前の左側に削れた金属が黒くなって出てきています。

コンパウンドを徐々に細かいものにしていって、回転がスムーズになり、黒いのが出なくなるまで繰り返します。仕上げ用コンパウンドでも黒いのが出なくなったら全てのコンパウンド、潤滑剤など一旦綺麗に拭き取ります。

ここからグリスを塗って最終的にはめるのですが、前回はこのグリスの選択で失敗しました。用意したグリスは2種類で、ShinEtsuのシリコングリスのG30MとSUMIKOの二硫化モリブデン系のモリーペスト300です。

IMG_3568


シリコングリスは白くて柔らかく、モリブデン系は濃い灰色でもっと粘度があります。負荷がかかるところはモリブデン系がいいとのことなんですが、前回はこの円筒部分にシリコングリスを使ってしまいました。組み上げてから冬で粘度が高いはずなのに、かなり軽く回ることに驚いていました。どうもこのことが原因で、重い鏡筒を取り付けた時に負荷がかかり円筒部分が傾いて噛んでしまったようです。今回は最初からモリペーストの方にしたので、だいぶんましになりました。それでもまだ軽いので、もう少し粘度の高いグリスを手に入れる必要があるかもしれません。

いずれにせよ噛むようなことは今の所無くはなったので、しばらく様子をみようと思います。

さて、重い鏡筒と言っているのは久しぶりに出したBKP200のことで、ASI294MCと合わせて明るい電視の準備です。来週末に八ヶ岳に行くのでそれまでに一度くらいテストのために晴れて欲しいです。
