先日、真っ二つ分断されたAdvanced VXですが、販売店からはメーカに問い合わせてもらった結果として修理不能という回答がきました。送料と修理費で新品の値段を超えてしまうそうです。程度のいい中古が出そうという情報もいただきましたが、それでもなんとか直してみようと思い、いろいろ考えてみました。

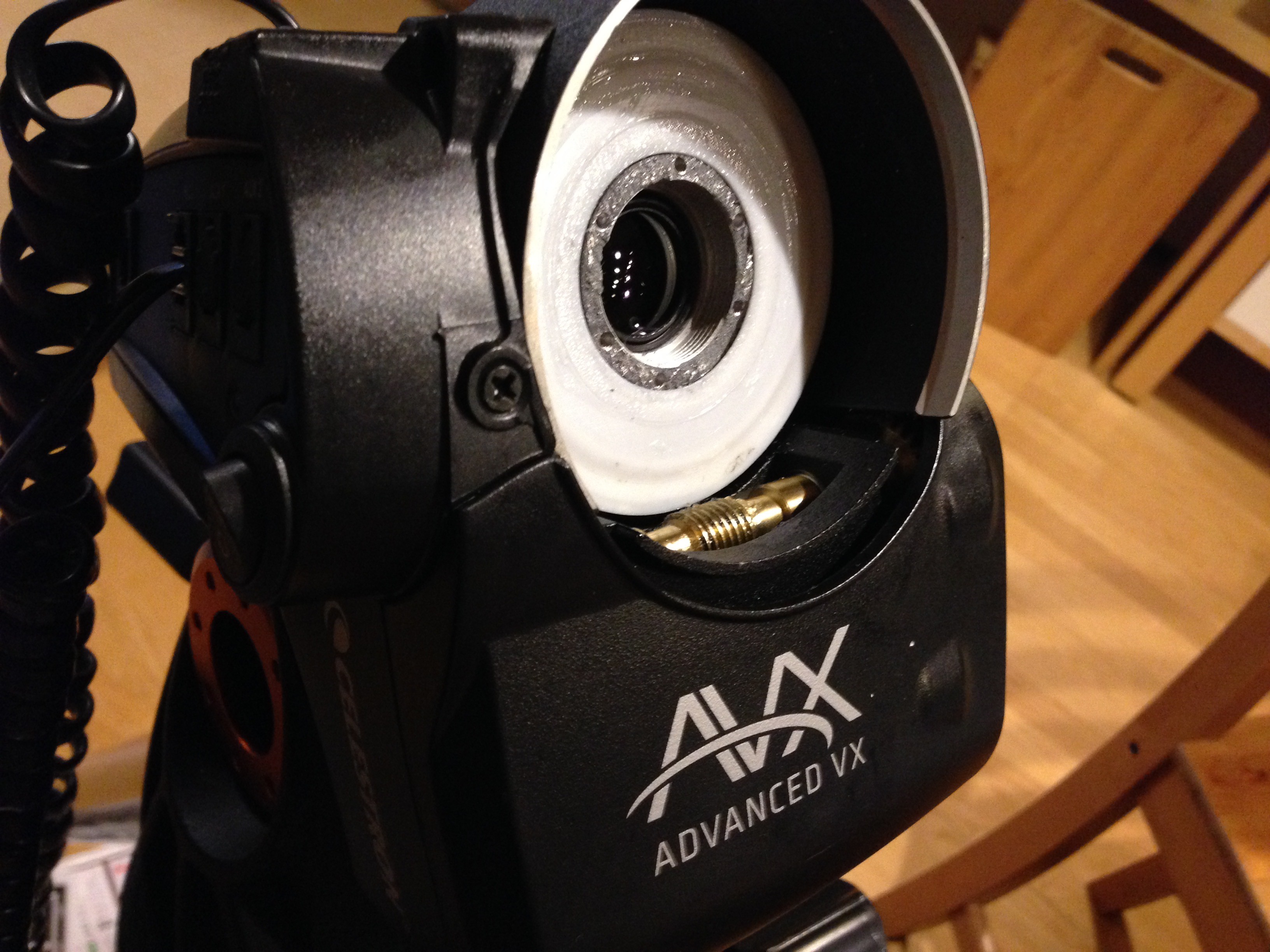

分断された極軸シャフトは、ベース側に残った方が厚さ5mmくらいのパイプ状になっていて、そこの断面にタップを切ってネジで固定してやればなんとかなりそうです。ただ、自分が出せる工作精度と、受け側の残りの厚さの強度から考えてM3のネジでは太すぎます。M2.6でギリギリでしょうか。あまり細いとネジとネジ山の強度が心配なのと、長いネジが存在しなくなるので、ここら辺が妥協点です。下の写真ではすでに穴が開けてありますが、断面にタップを切るのはなかなか大変でした。

IMG_3089

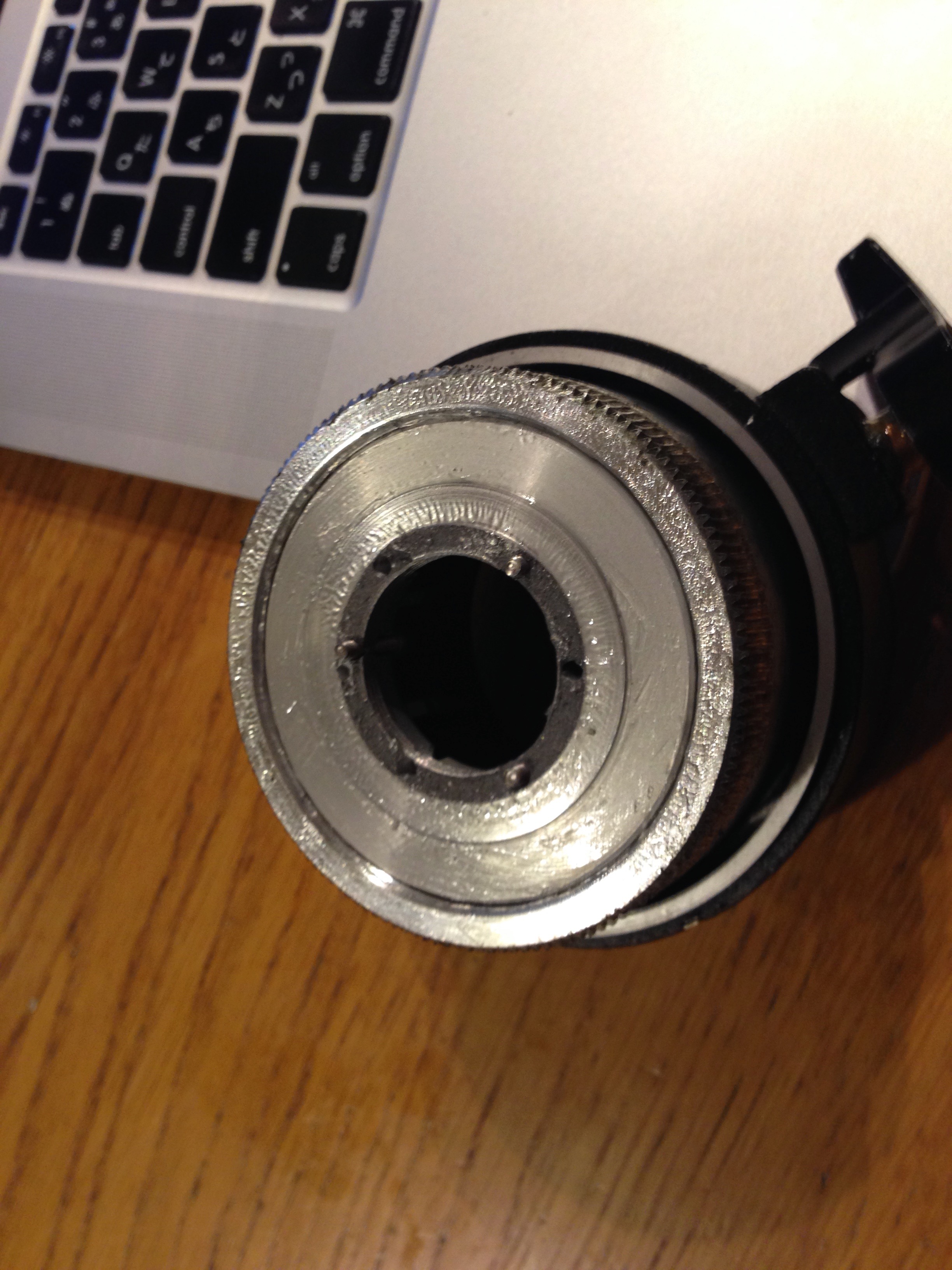

次の外れた側の写真を見るとわかりますが、内側にリブが6本入っているので、そこを避ける形で円周上に6本ネジを取り付けるのが配置的にも妥当です。ただ、ここの部分が本来のパイプの径よりもかなり内側を削ってあるので、ネジ穴が断面の半分だけに空いているような形になっています。このような加工は家庭用のドリルだけだとなかなか難しいのですが、最初に反対側から穴を開けてドリルの刃がぶれないようにする形で掘るとうまくいきました。

IMG_3087

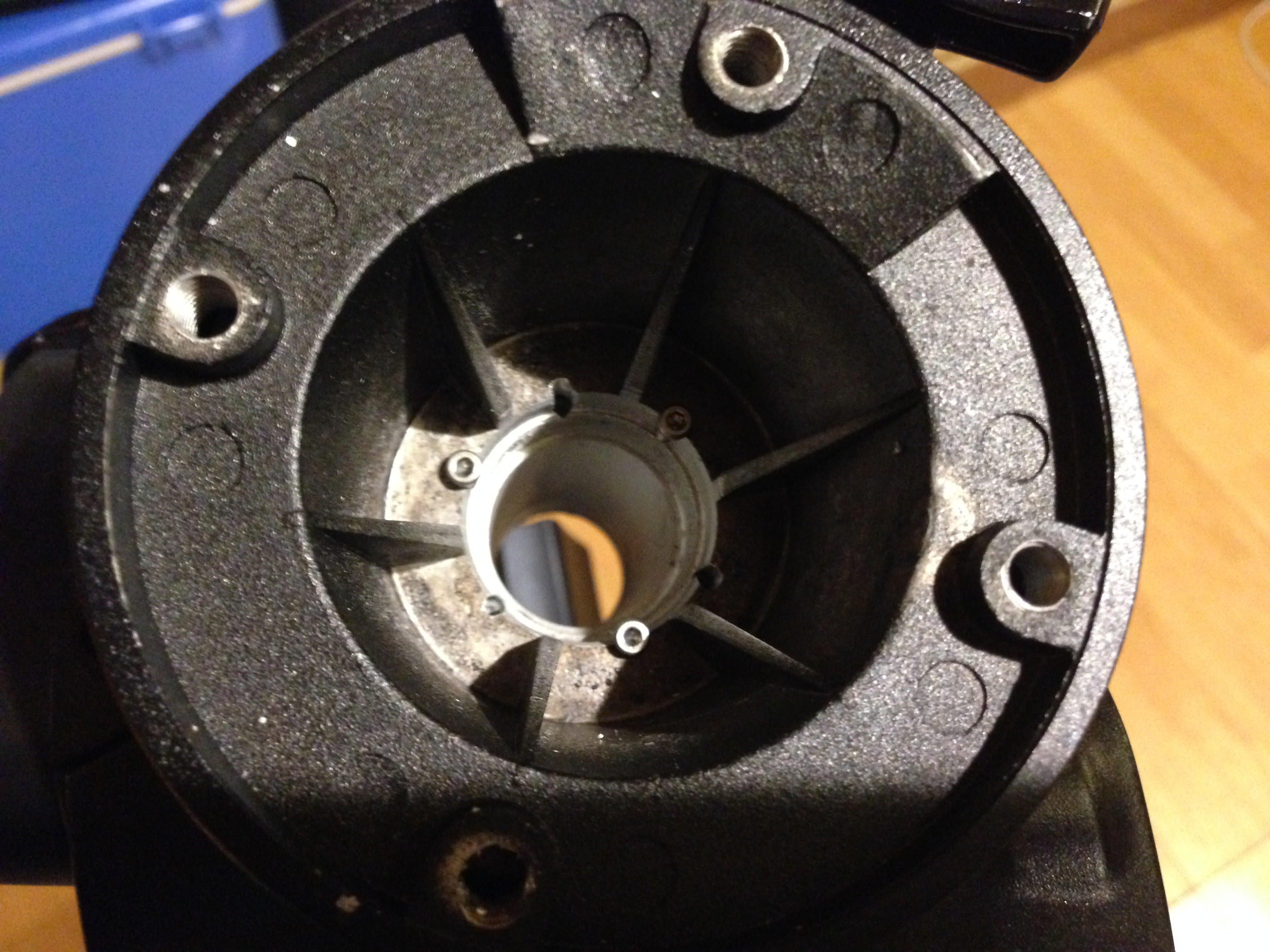

最初の穴は、上の写真の裏に当たる、下の写真にある側から開けています。実際の穴がきちんと六角形の頂点になっていないのですが、これは折れたところの断面が少しガタガタしていて、ドリルで穴を開けるときにまっすぐ入っていかないところがあったので、できるだけ平らもしくは少し凹んでいて、安定に穴が開くところを選んだからです。

IMG_3090


これまでの経験から、自宅にある工具だけだとなかなか精度が出ません。なので、上の写真の穴を開ける時の垂直だけは気を使って、別途ドリルを固定して垂直にだけ移動するような工具を使いましたが、後はこの穴の垂直の精度を元に、外れた部分をテープなどで元の位置に固定して、受け側の方にも同じ位置に穴をコピーする形開けました。タップは穴さえ空いていれば難なく切ることができました。

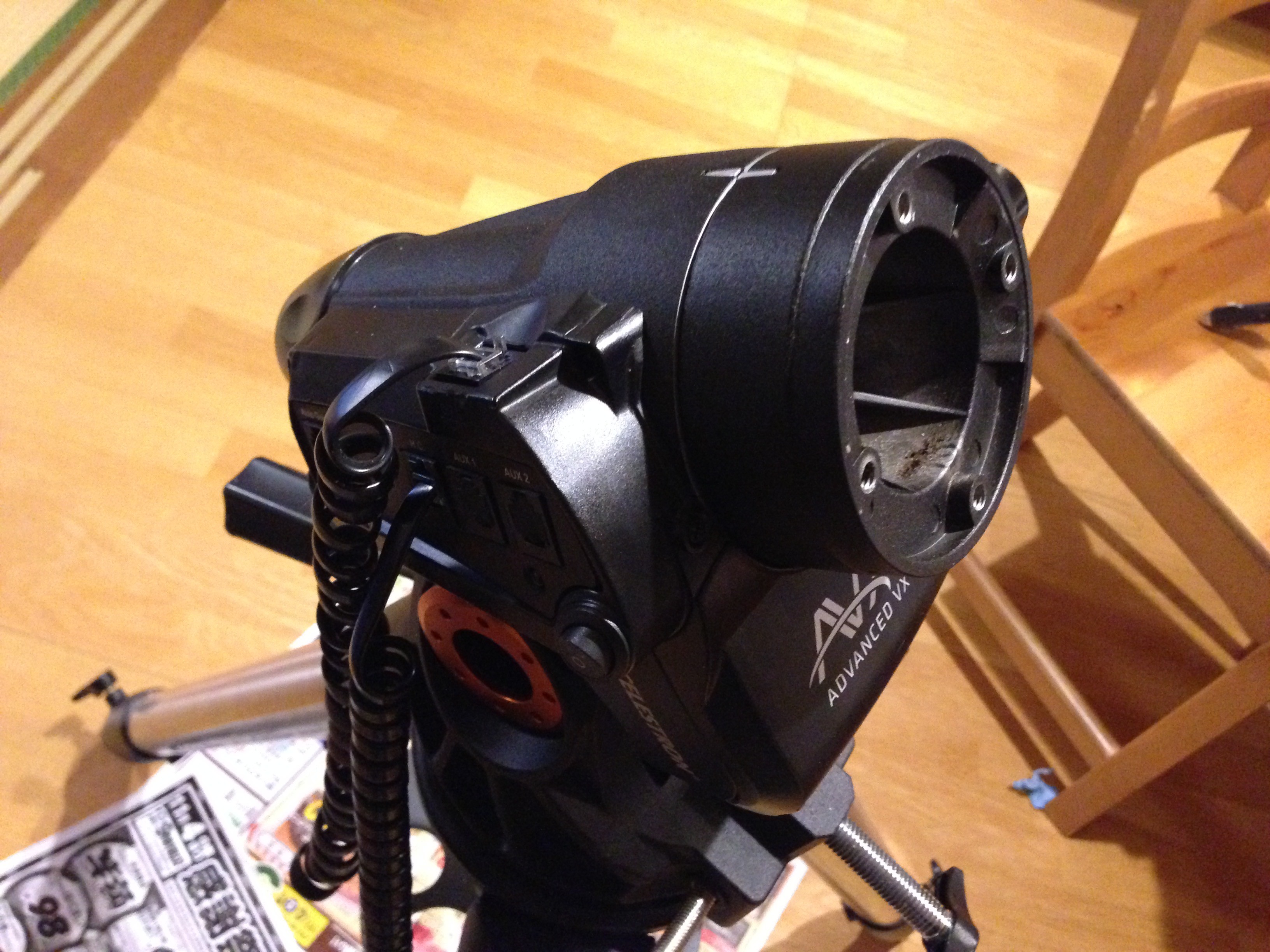

切り屑をできるだけきちんと取って、グリスを塗り直して、分断した部分を再度取り付けて、ネジで固定してみました。結局必要なネジはM2.6x12でしたが、12mmの手持ちが3本しか無かったので仮止めですが、最低限の固定はできたようです。ネジで5回転分くらいは引っかかっています。それでもちょっと少ないかもしれません。

とりあえずガタもないようですし、スムーズに回転します。強度試験はネジをもう3本入手してからです。


IMG_3091


ドリルの穴あけやタップを切っているときに思ったのですが、極軸シャフト自身があまり固く無いように感じました。簡単に穴が空き、タップもほとんど抵抗なく切れます。ポロポロ削れてくるような感じで、粘りのようなものが全く感じられません。タップのネジ山がどれくらいもつのか少し不安です。

極軸シャフトの周りにベアリングに相当するリングがあり、そこまで穴を開けていいのなら、もう少し外側にM3かそれ以上で大きめのネジで固定できそうです。そのかわり多分取り外しができなくなると思うのですが、保証も効かないことなのでそれでもいいかと。一旦今のM2.6の状態で試してみて、強度的に不安ならばM3ネジを追加しようと思います。

これでうまく直ってくれればうれしいのですが。

その3に続きます。
