2022年07月

先日、飛騨コスモス天文台の観望会のあとに、かんたろうさんの45cmドブソニアンで見せてもらったリング上星雲M57に色がついた話ですが、天リフの特選ピックアップにとりあえげられるなど、反響がすごかったので少し補足しておきたいと思います。

integration_DBE_STR_cut


色がついた時の詳細

この時、M57は都合3度ほど見ました。そこまで記憶が定かではないのですが、まず最初に70倍、ついで360倍、また70倍だったと思います。もしかしたらその後さらに360倍を見たかもしれません。

ほぼどの回も、私はずっと電視観望でUranus-Cのテストをしていたので、直前までそこそこ明るいPCの画面を見ていました。PCがある場所から45cmドブソニアンまでは10m位離れていますでしょうか。途中Hさんが撮影している場所を通るので、見えにくい目で注意しながらHさんを避けてドブソニアンのところまで行き、これまた見えにくい目でかんたろうさんに接眼部の場所を聞き、頭をぶつけたりしないように注意しながらアイピースを覗きます。

  1. まず最初に70倍で見た時。ちょっと緑色に見えているように感じましたが、背景の色も緑に見えるような気もして、色がついていると言うには全然確証が持てませんでした。
  2.  一旦電視観望のところに帰り、明順応になった状態で再び360倍。この時は気のせいと思うこともできないほど色が全くついたようには見えませんでした。
  3.  再び70倍。よく見ると決して明るくはないですが、M57の中がはっきり青と緑の2色に分かれています。「あ、これは色がついてる!」と叫んで、確証した瞬間です。真ん中が青で、その周りが緑。細い外周が一瞬オレンジ色か赤っぽく見えましたが、見ているとすぐにその色は確認できなくなっていました。
あ、でもこの時点は実際にはどの色がどの順で見えるべきかの確証はなかったのですが、後で画像で確認すると見事に中が青で、外に行くに従って緑、最外周はオレンジだったので、ここで改めに確証が持てました。

今回は最低限2色、もしくは3色見えたことが「星雲に色がついた」ということの確証です。

それでも、オレンジ系は気のせいかとも思っていて確証が持てなかったのですが、その後の天リフ特選ピックアップで編集長が「M57の外周部が口径20cmでほんの少しオレンジ色に感じたことがあった」と書いています。Twitterで黒天リフさんが発言していたのですが、これは電視観望の名付け親のHUQさんも同時に見ていたとのことです。これを聞くと、私も気のせいなどではなかったのではと思えてしまいます。おそらく、何か見える要因があるのでしょう。

今回、星雲に色が付くことは理解でき、実際に見えたのでやっと納得できました。2016年の原村の星まつりでドブソニアンの人たちに聞きまくって、当時10歳だった下の息子が「緑に見える」と言ってもどうしても私には色がついて見えるようには思えませんでした。その後どうしても観望会で色付きの星雲をお客さんに見せたくて電視観望への道が開たのですが、今後は明順応を前提にした観望会もやってみたいと思うようになりました。

今後はM57のオレンジや、M42などの明るい星雲の色がどこまで見えるのか、いろいろ検証できたらと思います。

かんたろうさん、素晴らしい眼視経験、本当にありがとうございました。でも今のところかんたろうさんの45cmのドブ頼りです。自分で一本持った方がいいのかなあと思い始めています。


自宅で順応実験

さて、天気も悪く、もちろん手元にドブも無いのですが、もう少しできることとして、その後、自宅で少し実験してみました。

IMG_6343

夜中目が覚めてトイレに起きた時は確実に暗順応状態です。なので、まずは暗順応から試しました。実験は、廊下にある電気のスイッチのところについている小さなオレンジ色の明かりを使います。暗順応状態でも、目を普通に開けて普通に見るとオレンジ色がそのまま見えます。そこで、暗くするために目を細めます。目を細めていくと、あるところから色が消えて白い明かりがあるように見えますが、それでも形ははっきりとわかります。おそらくこれが暗順応した目で星雲を見ているような状態だと思います。

次に、起きている間に、夜に電気を消して廊下周りを暗くして同じスイッチのオレンジ色の光を見ます。目を開けているとオレンジ色に見えるのは同じです。同じようにだんだん目を細めていきますが、あるところから真っ暗になります。暗順応の時に見えたような白い明かりは全く見えません。これが明順応で見た状態に相当すると思うのですが、M57を明順応で見たときは少なくともまだ形が見えてたので、廊下で見た暗くなる状態よりは、目に入る光量は多かったと考えていいのかと思います。

暗順応状態でも、明順応状態でも、ある程度の明るさがあれば色はついて見えることはわかりました。色がついているものが、色がつかないように白く見えるのは暗順応の方ということもわかりました。問題は、最低限色がつく明るさが、明順応の方が暗順応よりも暗いのかどうかです。

  • 廊下で暗い状態で見た小さなオレンジ色の明かりが、明順応の方がより暗い状態で色が付くのならば、今回見たM57の色もかなり説明がつきます。
  • 逆に、暗順応の方がより暗い状態で色が付くのならば、今回見たM57は説明がつきにくくなります。
  • ですが、暗順応の場合に、色が付かなくてより明るく見えるために、その明るさが色を消してしまうようならば、まだ今回見たM57の色は説明がつきます。
今回は目をつぶりかけるということで明るさを調整しているために、明順応、暗順応で色がついたときの明るさを定量的に比較できていないことが、今回の廊下スイッチ方法の最大の欠点です。

でも少なくとも明順応と暗順応で、暗く色がついた光の見え方に明らかな違いがあることが確認できました。簡単な方法なので、よかったら皆さんもぜひ試してみてください。


いよいよ明日は

さて、いよいよ明日は志賀高原の天空フェスタで電視観望セミナー。今から楽しみです。

実は、M57を見た時に同時にしていた電視観望は、この天空フェスのスライド作りのためでした。その後、晴れる日があるかどうか心配で、最後のチャンスかと思っていたのですが、結局今日まで晴れる日はなくて、本当にあの時が最後のチャンスでした。

スライドの準備もほぼ完了。ブログ記事をこんなふうに書いているくらいなので、精神的にも少し余裕があります。天気がちょっと心配ですが、来てくれた方には精一杯付き合おうと思います。せっかくの機会なので、満足して帰っていただけるよう頑張ります。

今週末の7月29日金曜日18時30分から、

において
をすることになりました。
  • 天空フェスはリフトで標高1,960mの山頂へ行き、『熊テラス』から眼下に広がる夜景と綺麗な夜空を堪能できる星イベントです。夏休みの行事として、ご家族連れで参加されても楽しいかと思います。
  • セミナーの内容は初心者向けにわかりやすく、一般の方にも興味を引くようなものにしようと思っています。


会場はタイトルにあるように長野県の志賀高原の熊の湯キャンプ場(〒381-0401 長野県下高井郡山ノ内町平穏7148)になります。

実は今回の話、有料イベントと知らずに引き受けてしまったのですが、セミナー参加料2000円の他に、イベント入場料(一部アトラクション代、保険代、リフト乗車代が含まれます。):
  • 大人:税込2,500円
  • 小学生:税込2,000円
  • 小学生未満:無料
が必要とのことです。

さらに私の講演は平日の金曜にあるので、なかなか参加しにくいかもしれません。定員20名ですが、まだ枠はあるとのことです。もし電視観望に興味があり平日時間が取れる方は、よろしければぜひご参加ください。

お申し込みはこちらから


お願いいたします。



当日はサイトロンの天文機器の販売ブースも出ますので、講演を聞いて興味が出たらその場で機材を買うこともできるようです。せっかくの機会なので、

その場で購入した機材を使って、
私Samといっしょに
電視観望のセットアップを組むことができたら

と考えています。さらに、もし天気が良ければ

実際にその機材で電視観望で星雲などが見えたら

と思います。
NEWTONY

なお、7月30日の土曜日は17時30分から
も開催されます。

こちらも合わせて、皆様のご参加を是非お待ちしています。




恒例の飛騨コスモスの観望会ですが、前回6月はJAPOS出席のために休んでしまったので、2ヶ月ぶりになります。


久しぶりの観望会

2022年7月23日、この日の天気予報は微妙でした。そもそも早くに梅雨明けしたはずなのに、全然晴れてくれないです。予報も晴れか曇りか、時間によってころころ変わり、SCWで見てもそこそこ雲の率が高そうです。でも北の富山よりも南の岐阜の方が少しマシなようで、当日の午後に判断するに、まあ何か見えるのではないかと思い、 準備して出発することにしました。でも撮影までは無理そうなので、観望会用に電視観望セットと、子供への解放用にSCOPETECHの屈折、あとは星座ビノくらいです。

夕方、早めの簡単な食事を自宅でとり、17時40分頃に出発。途中コンビニにより、ここ2ヶ月近く評価していたSV405CCをあぷらなーとさんに送付しました。 ついでに夜食とおやつなど買い込み、富山を後にします。岐阜に入ると途中に青空も見え始めてきて、天気もなんとかなりそうです。

IMG_6308


到着

飛騨コスモス天文台に到着すると、すでにかんたろうさんと、富山県天文学会のHさんが来ていて、機材を展開していました。写真を撮るのを忘れてしまいましたが、かんたろうさんはYさんから譲ってもらった新兵器の45cmのドブソニアンを出しています。一方Hさんも、長いことかんたろうさんから借りていたGP赤道儀をとうとう返却し、なんとSCOPIOで手に入れたという未開封中古のEM200のTEMMA2モデルを設置してます。HさんはさらにFMA180にCeres-Cで電視観望セットも出しています。

程なくして飛騨コスモスの会のスタッフのSDKさんとSTさんが到着です。SDKさんと話すと、ドームで長年使っていた自作の口径250mm、焦点距離3000mmの鏡筒は、返却したとのことです。段ボール箱を組み合わせて箱を作って送ったそうなのですが、重さが70kgほどもあったそうです。

だんだん一番星が出る時間になってきます。STさんがものすごく目がいいことがわかりました。私は全然見えなかったアのですが、STさんはークトゥルス、ベガ、アルタイル、スピカなど次々に見つけていきます。私は途中から星座ビノを使い、やっとSTさんに追いつくことができました。STさんは老眼で遠視だからと言っていましたが、ちょっと羨ましいかもです。

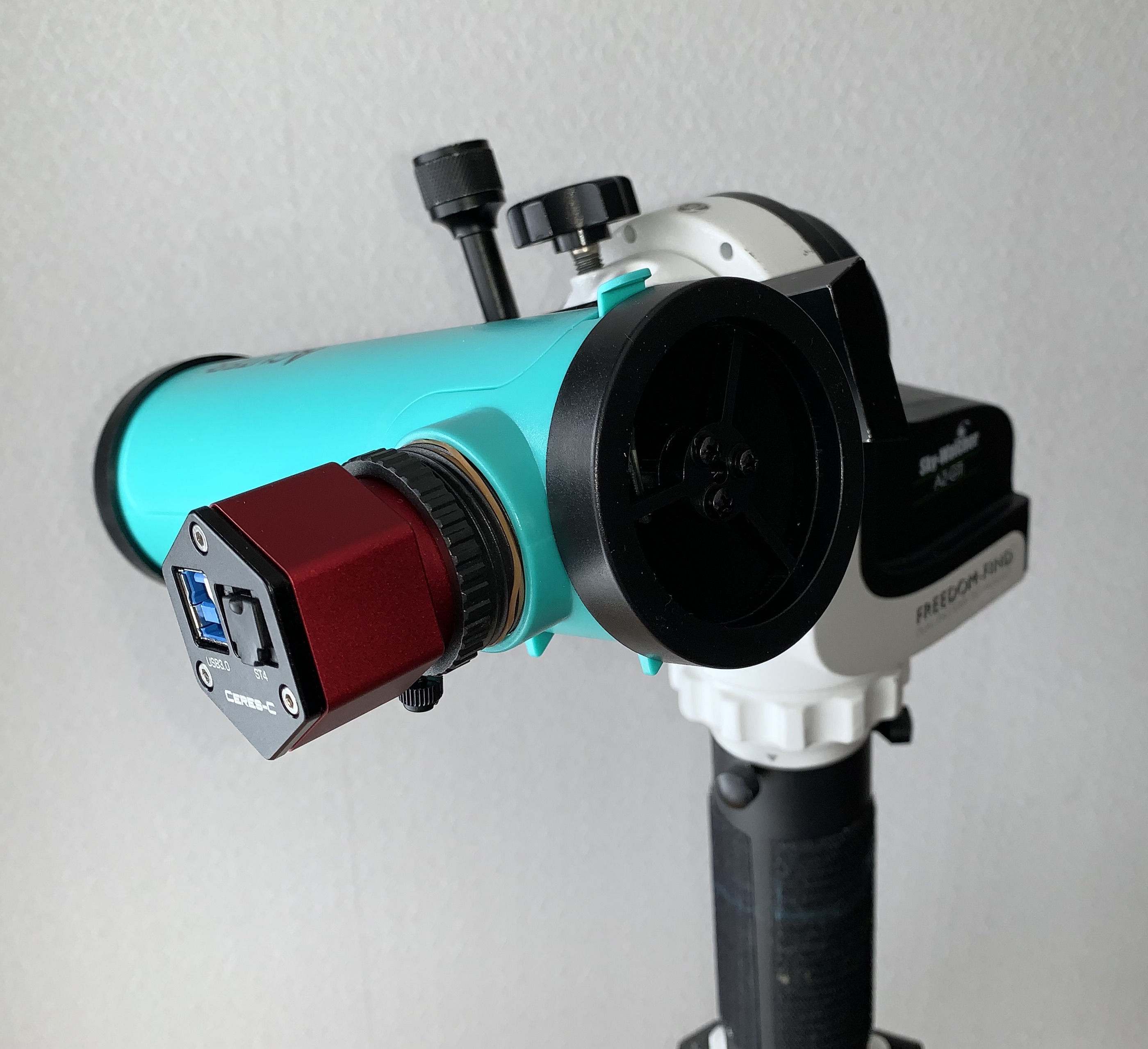

Uranus-C

その後、私も機材を展開し始めます。暗くなり始めでなかなか初期アラインメントのプレートソルブがうまくいきません。そうそう、今日の電視観望では新兵器のIMX-585を搭載したUranos-Cを導入です。

IMG_6319

観望会ついでにいろいろテストしてみようと思っています。

目的は
  • ピクセルサイズが2.9umと小さいが、電視観望で使えるのか?
  • DPS(Dead Pixes Suppressioin)機能がどれくらい効くのか?
  • 1/1.2インチサイズはPlayer Oneのカメラの中でも最大。これでASI294MCにどこまで太刀打ちできるのか?
  • 電視観望で見た画像を保存して画像処理すると、天体写真として成り立たせることはできるか?
などです。この日使うPCにPlayer Oneの最新ドライバーをインストールし、SharpCapで認識して画像が出るところまで自宅で確認しておきました。

鏡筒はいつものFMA135、これにCBPをつけます。ASI294MCがフォーサーズで19.2mm x 13.1mm、Uranus-Cが1/1.2インチで11.2 x 6.3 mmなので、横で1.7倍、縦で2.1倍、面積で約3.5倍とそこそこの差はあります。これとFMA135で大きな北アメリカ星雲やアンドロメダ銀河がどこまで入るのか?分解能は良くなるので、例えばM57がどこまで見えるのかが興味の対象です。


楽しいお客さんとのやりとり

さて、電視観望の結果は後述するとして、うまくいかなかったASTAPでのプレートソルブですが、なぜかAZ-GTiにフィードバックすると星が認識できなくて、フィーバックしないプレートソルブのみだとうまく位置を特定できるような状況でした。もちろん、SharpCap上でのAZ-GTIへの接続はうまくできていて、矢印ボタンで動かすことはできる状況です。その後、SharpCapを立ち上げ直すと、AZ-GTiにフィードバックしてもきちんと星認識をして、ズレを直して、希望方向に向いてくれるようになりました。結局原因は不明ですが、そろそろお客さんも来始めているので、早速M27を導入し見てもらいます。

最初に来てくれたのは家族4人連れ。お父さん、お母さん、保育園の双子?の女の子です。星雲をみて最初「おおー」と言ってくれてたのですが、まだ完全に暗くなっていなかったので、星座ビノで星が増える様子を観察してもらいました。子供用にcokinとNikon、大人用に旧型のWideBinoと笠井の2倍です。子供も含めて、星がたくさん見えることを実感してもらって、さらにSIGHTRONの3倍も投入して、「交換すると見え味が違って面白いですよ」というと、家族間でいろいろ見比べが始まりました。「星座がちょうど入るくらいの星座用の双眼鏡です」と説明して「星座アプリとかで形を見て、それを実際の空でトレースするのも楽しいですよ。ここの空は肉眼でも十分星座が見えますけど、この双眼鏡を使うとさらに細かい星があることもわかります。」などというと、この星座ビノの良さが少しわかっていただけたようでした。

次の家族はお母さんと小さな多分4歳か5歳くらいの女の子と、小学5年生のお姉ちゃん。下の子が「アルデバラン」とか「シリウス」とかいうので、「すごい!よく知ってるね!」とか言ってたのですが、残念ながらこの時期には見えません。どうも昨年この観望会に参加れていて、秋や冬の星座を見て覚えてくれていたようです。「アンタレス!」というので、「あ、それならあそこに見えるさそり座の赤い星だよ」といって、今度はSCOPETECHで見てみようということになりました。お姉ちゃんは5年生ということなので「じゃあ、望遠鏡自分で使ってみようか」と、早速二つ穴での導入の仕方を説明します。勘のいい子で、すぐに2つの穴に導入することができ「じゃあここ覗いてみて」と接眼部を覗いてもらうと「入ってる!」と。ピントを合わせてもらって、妹に「お姉ちゃんが頑張って入れたやつだよ」と言って見てもらいました。

勘の良かった子なので、前回と同じクイズをしてみました。太陽が東から昇り、西へ沈むことはすぐに答えられました。でもやはり月はどちらから昇り、どちらに沈むか答えることができません。一緒にいたお母さんもわからなかったようです。でも5年生なので、地球が回っていることも知っているはずで、そのことを思い出してもらうと、すぐに月がどちらから昇り、どちらに沈むか答えることができ、「じゃああのアンタレスは?」と聞くと、すぐにきちんと「東から登って、西に沈む」と答えることができました。少しきっかけがあると頭の中ですぐに考えることができるようで、勘のいい子です。

お母さんもかなり興味があるようで、前回来たときに地球は銀河の中にあるという話をきいたとのことです。じゃあまたここで問題です。「あちらに見えている天の川の濃いところは、銀河で言うとどの向きでしょうか?」と聞くと、最初はなかなか答えられませんでしたが、冬にも銀河があること、銀河の円盤の中にいること、その円盤の中から見ると天の川が濃い薄いも含めて、全天を一周することなどを説明すると、最後は南の濃く見えている天の川は銀河の中心方向だということを答えることができました。

残念だったことは、私がそのお母さんと話していると、下の子が多分ヤキモチを焼いたと思うのですが「もう帰ろー」とか言い出すのです。「ごめんねー、難しかったねー」と言って謝っておいたのですが、なんかとても可愛かったです。


雲と共に雨が

実は天の川クイズを出していた頃には雲が出てきてしまい、天の川は見えなくなってしまっていたのですが、それどころか、霧雨のようですが明らかに雨が降ってきています。PCなどもあるのと、予報では天気は悪くなる方向だったので、私はそこで機材を撤収しました。

結局電視観望で見せたのはM27だけ、対応した家族も2組だけでした。でもこの時点でもまだ星は見えていて、Hさんもかんたろうさんも多少の雨には負けずに頑張っていました。雨がだんだん強くなってくるとじきに二人もカバーをかぶせたり、撤収したりでここで中止。お客さんも徐々に帰って行きました。

かなり雲で覆われていますが、全く星が見えなくなることなく、それでも霧雨はずっと振り続けています。この辺りはほとんど風はないのですが、おそらく山頂で降っている雨が、強い風にあおられてばらまかれているのではなどとみんなで話していました。

その後、みなさん諦めて機材を車の中に詰め込んで、少し雨も小降りになってきたので、椅子を出してまったりモードで、スタッフのSDKさんと、コーヒーを差し入れてくれたSTさんも交えて話していました。

まあここからなのですが、天文あるあるで徐々に空は快晴に!まずはHさんが我慢しきれずに機材を出し始め撮影を開始。ついでかんたろうさんが最初は120mmの屈折で眼視。私は双眼鏡でかんたろうさんのコーチを受けながら、天の川方向の星雲星団を双眼鏡で追いかけることに。


双眼鏡で見るDSO

途中方向によっては多少曇っていたりで、かんたろうさんのコーチには全然ついて行けずに、結局星座アプリで天体の位置を確かめなが落ち着いて見ることに。

まず、教えてもらったM6、M7両方を視野に入れることができ、次にM8とM20が見え、さらにバンビの横顔も確認、その上のM16、M17まではっきりと見えました。他にも星座アプリで確かめながらNGC系をいくつか見ました。双眼鏡でも明るいDSOなら十分見えるんですよね。これもまた空が暗い飛騨コスモスならではの観望会なのかと思います。

途中、白鳥座の方に移り、双眼鏡で網状星雲の「い」の字の一画目が見えたのは感動でした。残念ながら2画目は淡すぎて私での目では見ることができませんでした。

でも今日はもっと感動したことがあったのです。双眼鏡観察をしばら続けていると、かんたろうさんが「45cm出せば良かった」と悔やんだ声を出しはじめました。あまりの空の良さに、結局再度ドブも組み立てることに。ついでに私も、再度電視観望機材を出して目的のUranus-Cの評価です。


電視観望

この時点で23時半頃、月が出るまで1時間の勝負です。

IMG_6317

まずは最初にお客さんには見せたM27。本当は羽根が出るまでスタック時間を稼ぎたいのですが、数もかせぎたいので1対象あたり5分に限ります。

01_M27

1ショットあたりの露光時間は6.4秒ですが、ゲインを失敗して350に抑えてしまいました。ゲインは最大800まで上げることができるのでもう少し攻めてもよかったかもしれません。ASI294MCの最大ゲインが570なので、上げられるゲイン幅が23dB分の14倍くらい大きいことになります。ここら辺も回路関連の技術が上がっているせいでしょうか。また、オフセットも数値だけ見ても500まで上げることができます。実際にオフセットが上がる量も画面を見ているとわかりますが、(実用上はどうあれ)かなり大きなところまで上がるようです。

あと気づいたのが、ノイズが小さいことです!ヒストグラムを見ても、山の幅がかなり小さいです。DPSが効いているのでしょう、ホットピクセルの数もかなり少ないです。でも全くの0ではなくて、いくつか目に止まるくらいは存在しています。


次は北アメリカ星雲。今回は90度回転が合ってなくて、縦横が逆になってしまっていますが、ASI294MCの時にはペリカン星雲も込みで全景を入れてもまだ余裕がありますが、Uranus-Cではちょうど全景がぴったり入るくらいでしょうか。

02_NorthAmerica


同じようにどこまで入るか見ようとして、近くの網状星雲を入れてみましたが、なぜか全く出てきませんでした。位置が間違っていた可能性もありますが、もしかしたら大きすぎて入らなかった?とにかく時間がないのでスキップです。

同じく近くの三日月星雲です。

03_crecend

この時間、ほぼ天頂に近く経緯台の最も苦手な領域になります。少しの時間での移動に追いつくために、大きな回転が必要になるため、6.4秒毎の露出で星が流れてしまっています。

次は南の天の川を見ようとしたら、いつの間にか雲に覆われています。しかたないので秋のアンドロメダ銀河へ。こちらも大きさの比較がしやすいです。うん、FMA135とUranus-Cだとアンドロメダ銀河は画角的にぴったりですね。

04_M31

あとはどこまで分解能があるのか見るためにM57を導入します。ピクセルサイズがASI294MCより1.5分の1くらい小さくなるので、分解能は少しマシになります。それでもジャギーは見えています。
05_M57


45cmドブで衝撃的なことが

と、ここらへんで全面が曇ってきました。先のM57は雲の影響もだいぶ受けています。電視観望はこの時点で終了なのですが、実は電視観望の間、ずっとかんたろうさんの叫び声が響いていて、「(何々が)入ったよー」との招集でHさんと私は45cmドブを覗きにいきます。

今回も色々見せてくれました。M13の中心のベンツマーク型の暗黒帯とか、銀河がすぐ隣の恒星のゴーストに見えるのとか、他にも色々見せてくれたはずなのですが、M57のインパクトがありすぎて記憶が飛んでしまっています。

なんと今回M57に明らかに色がついて見えたのです!もちろんすごく淡いのですが、中心付近は青色、外に行くに従って緑色、大外枠の細いラインで少し赤っぽい色も見えていたかもしれません。青と緑については、見間違いとか、錯覚とか、偶然とかいうレベルとは一線を画します。70倍の時には色がよく見え、逆に360倍で大きく見たときには色は認識できませんでした。これは明るさの違いかと考えています。そもそも淡いので、70倍の方がより単位面積当たりの光子として情報が目に入ってくるのでしょう。さらに、後で画像で色を確認すると、中の方が青に近く、外に行くに従って緑、外側が赤なので、見た色と実際に合っています!

ところが、かんたろうさんは色はそこまでではなかったみたいです。多分一つ理由があって、私はずっと電視観望でPCの明るい画面を見ながら、呼ばれるたびにドブのところまで行っていたので、暗順応が全くできてなかったのです。PCの画面を離れてから30秒後くらいにドブを覗いていたとかいう状況でした。そのことを話すと、かんたろうさんもスマホの画面をみて暗順応を崩していましたが、あまり改善はされなかったようです。

とにかく今回、初めて目で見て星雲に色がつきました。これは2016年に星を初めて、6年越しの達成です。もともと、この星雲の色を見たいがために電視観望に走っていたようなものなので、これは私にとってはそうとう大きな出来事です。

輝度の明るい星雲、例えばオリオン大星雲とかも、この暗順応させない方法で一度試してみたいです。


とうとう撤収

午前1時頃には高層の雲が全面にかかってしまい、全体が霞んだ星空になってしまいました。東の方が少し月で明るくなってきた気もします。流石に皆さんそろそろ撤収です。私も電視観望だけだったので、すぐに片付けることができます。かんたろうさんもドブを片付け終わってます。大きさの割に出し入れがかなり早いという印象です。HさんがEM200で新しい機材のせいか、少し時間がかかってきます。私も眠気が出てきて、このままいると寝てしまいそうなので、先に帰宅することにしました。


画像処理

次の日(日曜の今日)、電視観望で5分ライブスタックで保存したM27だけ少し画像処理してみました。といっても処理に掛けた時間は15分ほどで、ライブスタックで保存したFits画像を、PCCで色を補正して、ASでストレッチ、StarNetで恒星と背景を分離して、Photoshopで簡単に仕上げただけです。

M27

たかだか5分でこれくらいにはなるので、もっと時間をかければさらに見栄えは良くなると思います。

Uranus-Cですが、心配していたピクセルサイズの小ささは電視観望でも大した問題ではないようで、十分に天体を見ることも、ある程度の観賞用の画像にすることもできそうです。というか、ノイズも小さいし、感度も悪くないし、センサー面積もそこそこ、DPSでホットピクセルも少なく、かなり使い勝手の良いカメラだと思います。Player Oneの中でもセンサー面積だけ見たら電視観望に最も向いていると言えますし、ASI294MCと比べてもホットピクセルが少ないのは明らかに利点になります。値段的には税込みで6.5万円程度。ASI294MCが税込みで10万ちょいなので、値段的にも少し差があります。

前回のSV405CCもそうでしたが、2017年に発売されたASI294MCが長いこと築いていた電視観望ベストカメラの牙城も、少しづつというか、やっと崩れ始めてきた気がします。


まとめ

天気が微妙な観望会でしたが、それでも最初の1−2時間はお客さんも星を楽しめましたし、小雨の後の快晴では双眼鏡でのDSOや、45cmのM57で色がつくなど、かなりインパクトが大きかったです。目的のUranus-Cの電視観望も時間はあまり掛けられなかったですが、ほとんどの目的は達成できました。ずっと思い出に残るような、ある意味とても感慨深い観望会になりました。

これまでに5回、番外編2回も合わせると、7回に渡ってSV405CCの評価をしてきました。

EED93A04-F1C4-421C-A4A0-217FA02A29A6
  1. SV405CCの評価(その1): センサー編
  2. SV405CCの評価(その2): 撮影編
  3. SV405CCの評価(その3): 画像比較
  4. SV405CCの評価(その4): 新ドライバーでの画像比較
  5. SV405CCの評価(その5): 青ズレの調査と作例
  6. 番外編1: 階調が出ない時のPedestalの効果
  7. 番外編2: ASI294MC Proでの結露
青ハロが大きな問題でしたが、なんとか解決につながる道は示せたのかなと思います。SVBONYによると、NINAでの解決はまだのようですが、いずれ解決されるでしょう。

解決されたNINAでの撮影、もしくはディザー無しでのSharpCapで撮影までしたかったのですが、ずっと天気が悪くできてません。そんな折、SVBONYさんのほうからそろそろあぷらなーとさんに送って欲しいとの連絡が来たので、今回のまとめを以ってSV405CCの評価は終了としたいと思います。


いきなり総評

まず結論から言うと、色々まだ未成熟なこともありますが、長い目で見ると明らかにこのSV405CCは「買い」ではないかと。

まずはいい理由を箇条書きに書いておきます。
  • 冷却で、フォーサーズセンサーで税込みで10万円切りと相当な安価。今回比較した同じ冷却で同センサーASI294MC Proと比べると5万円ほどの価格差があります。これは大きな利点です。
  • ホットピクセルがASI294MC Proと比べて明らかに少ない。
  • NINAの撮影では現状は青ハロが問題になるが、ソフトの問題と判明したのでいずれ解決されるはずでこれはもう大きな不利にはならない。

逆にASI294MC Proと比べて不利な点は
  • カメラ本体にUSBハブが付いていない。
  • 冷却で曇ることがあったが、時間をおけば曇りはとれる。
  • 必要冷却パワーが少し大きい。
  • なぜか撮影の最初の1枚目が暗く写ってしまう。
くらいでしょうか。

次に、用途別に考えます。

電視観望での使用について

12_NGC7293_SV405CC._dark_annotation


電視観望ではホットピクセルがASI294MC Proよりも明らかに少ないので、いちいちリアルタイムダーク補正をしなくてよくて、圧倒的に有利です。特に露光時間やゲインを頻繁に変えるような電視観望をしている場合は、ダーク補正をしなくていいとうことはテンポよく見るのに大きな差が出ます。この特性ですが、Player OneのDPSのようにあらわに機能として謳っていないのですが、何か内部でしているのかと思われます。もっと宣伝してもいいと思います。また、SharpCapでは青ハロ問題もないので、現時点で不利になるようなこともありません。

名称未設定 1
左がSV405CC、右がASI294MC。
右にある赤、青、緑の輝点が左にはないのがわかる。

私は電視観望で冷却を使うことがなく、軽さも含めて普段はProでないASI294MCを使うことが多いです。なので冷却が付いているSV405CCはその分重くもなり不利と考えてしまうのですが、冷却を使って電視観望する方にとっては重さのことは不利にならないでしょう。この場合、電視観望に限って言えばASI294MC Proよりホットピクセルの分だけ有利ということが言えます。

電視観望での見え味に関しては、ASI294MCもSV405CCもホットピクセルの有無以外はほとんど違いはありませんでした。なので私としてはトータルではSV405CCに軍配が上がるという判断です。


天体写真の撮影用途について

冷却CMOSカメラなので、本来は天体撮影の方が主目的です。

今のところ対応しているのはSharpCapとNINAのみです。実際の撮影を考えると、SharpCapでは依然ditherガイドがやりにくので、NINA一択になります。APTドライバーも開発中とのことですが、もう少し時間がかかるようです。

現状ではNINAでは青ハロや恒星の中心抜けを避けることができないのですが、これは時間が解決してくれるでしょう。いますぐ撮影をしたいという方は、これら欠点を画像処理で補正するのが許容できるかどうかにかかってくると思います。今すぐ青ハロなどの処理なしでフォーサーズカメラが欲しいという場合はASI294MC Proをお勧めします。とりあえず問題を許容して、後の解決を待てるという場合は、値段のことも考えるとSV405CCがかなり強力な候補になってきます。

あと一つ残念だったのが、アンプグローです。120秒以上の露光ではアンプグローが緩和されるという触れ込みだったはずですが、今のところ私は確認できていませんし、他で確認できたと言う話も聞いていません。とはいえ、アンプグローはASI294MC Proも同じ状況で、特にSV405CCが不利になると言うわけでもなく、またこれまでのASI294MC Proからの経験でも、今回のSV405CCでの撮影でも、適したダーク補正をすることでこのアンプグローは鑑賞に影響ないレベルで解決できることがわかっています。

現段階の青ハロと中心抜けを除いては、撮像結果に関しては特に不満はなく、私程度の腕の画像処理で仕上げたものでもこれくらいの写りにはなります。

「M8: 干潟星雲とM20: 三裂星雲」
masterLight_180_00s_FILTER_NoFilter_ABE2_mod_cut_

「北アメリカ星雲とペリカン星雲」
Image24_Linear_PCC_ASx2_MS_HT3_cut_tw

明るい天体で写しやすいとはいえ、自宅の庭撮りでここら辺まで出るなら個人的には十分満足で、カメラの性能としてはもう不満はありません。逆にこの値段と、青ハロも中心抜けもじきに解決されるであろうことを考えると、このSV405CCは十分な買いだと思います。これが最初に書いた「買い」の根拠です。


そーなのかーさん

今回の評価の過程で、そーなのかーさんが随時面白い結果を出してくれていました。特に、同じように青ハロや星の中心が抜けることも示してくれたのはとても心強かったです。

とにかく変な結果が出ると、自分が全くおかしなことをやっていないかとか、変に間違ったことを公表して悪評が立ってしまいメーカーに迷惑をかけないかとか、色々心配になります。そのために結果の判断には相当に慎重にならざるを得ないのですが、そーなのかーさんのように他の方が同様の結果を示してくれると、すくなくとも他の環境でも再現性はあるということがわかるので、かなり気が楽になります。

このブログ上でのお礼で恐縮なのですが、改めまして、そーなのかーさん、どうもありがとうございました。

また、そーのなのかーさんは暗電流も直接測定しているなど、私なんかよりも遥かに先に進んでいろいろ解析されていて、素晴らしい結果を出しています。今後とも結果に注目したいです。




SVBONYについて

今回SVBONYさんの方からSV405CCをレビューして欲しいというオファーがあり、一連のレビューを進めてきました。担当の方がおそらく中国の方かと思いますが、私とは日本語でやりとりをしてくれていたので楽で助かりました。多分機械翻訳を使っていると思われ、たまに???な場合もありましたが、意思疎通は普通にでき、深刻なことは何もありませんでした。海外の方とももう機械翻訳で普通にやりとりできるレベルになっていると実感できます。

SVBONYのいいところは、ユーザーからのフィードバックにものすごく早く対応しているところでしょうか。その一方、不満としてはユーザーを使ってある種βテストをしているような状態とも言えなくはないので、少なくとも最初のHCGモードさえオンになっていなかったドライバーの出来を見るに、リリース前にもう少しテストして欲しかった感もあります。

まあ、リリースも当初聞いていた時期から1ヶ月近く遅くなっていたので、いろいろ苦労があったであろうことは容易に推測できますし、まだ冷却カメラとしては初めての機種なので、トラブルがあるのも仕方ないのかと思います。経験をどんどん積んでもらって、今後も求めやすい価格でいいものを提供してもらえれば、ユーザーとしては選択肢が増えて嬉しいのかなと思います。


さようならSV405CC

さて、SV405CCは本日をもってあぷらなーとさんのところに旅立ちます。あぷらなーとさんは骨折の入院から復帰されたばかりとのことなのですが、もう送っても大丈夫とのことだそうです。あぷらなーとさんの評価がどんなふうになるのか、今から興味深々です。


SV405CCとの比較で、ASI294MCでの北アメリカ星雲の画像処理中に、点状の多数のノイズが出現しました。普段こんなのみたことがありません。

masterLight_180_00s_FILTER_NoFilter_RGB_integration1_Preview01

原因を探ったら、どうやらフラットに同様のノイズが載っていて、そのフラットを使って補正処理したためと分かりました。

_2022_06_18_15_48_32_Preview01
あるフラットフレーム1枚の中心部500x300ドットくらいをストレッチしたもの。

フラットフレームは0度に冷却して撮影しました。拡大してみないと分からないような細かい一様のノイズなので、撮影時はOKと判断してしまいました。個々のフラットフレーム全部に点々が散りばめられていて、そのため同様のマスターフラットができてしまたようです。

どうもこれセンサー面が結露してしまったことで起きる現象のようです。昼間の部屋で0℃に冷却してフラットをとった場合、再現性はあるようなので、今後フラットは多少部屋が暑くても常温で撮影するようにします。

ちなみに、SV405CCも同様に冷却してフラット撮影したのですが、このような現象は見られませんでした。実は今回あまりに部屋が暑かったので、最初にSV405CCで冷却してフラット撮影していて、それに条件を合わせようとして(普段は常温でフラット撮影しているのに)ASI294MC Proでも冷却してフラット撮影してみてはまったというわけです。

常温でフラットを取り直していたため、当時余分に時間がかかってしまいましたが、その結果下のように見事にノイズは消えました。

_2022_06_19_16_38_23_NGC_7000_FLAT__0_20s_g120_23_50c_0068_cut

その後、これらのフラットフレームを使い、改めて画像処理をし直したら、下の写真のようにノイズは消えたので、ライトフレーム撮影時には結露のようなことは起こっていなかったと判断できてほっとしています。

masterLight_180_00s_FILTER_NoFilter_RGB_integration_Preview01



  1. SV405CCの評価(その1): センサー編
  2. SV405CCの評価(その2): 撮影編
  3. SV405CCの評価(その3): 画像比較
  4. SV405CCの評価(その4): 新ドライバーでの画像比較
  5. SV405CCの評価(その5): 青ズレの調査と作例
  6. 番外編1: 階調が出ない時のPedestalの効果
  7. 番外編2: ASI294MC Proでの結露


長く続いてきたSV405CCの評価も佳境になってきました。今回の記事は作例とともに、青ズレの謎に迫ります。さてさて、どこまで解明できるのか?


北アメリカ星雲再び

まずは作例です。今回の一連の記事のその2で出した北アメリカ星雲の再撮影です。

目的は2つ、
  • 前回の撮影は透明度がかなり悪く、階調がほとんど出なかったので、そのリベンジ。
  • 四隅の流れを改善しておきたい。
といったところです。本当はあと一つ、あわよくば青ズレを直す方法が見つかったらと思いましたが、この時点ではそれは叶いませんでした。

まず透明度ですが、今回の撮影では白鳥座の羽の先が見えるくらいよかったです。その影響はかなり大きく、見た目だけなら今回の3分露光の1枚で前回の全スタック分くらいの諧調が出ています。(アップロードの関係でサイズを各辺半分にしています。)

2022-07-02_00-00-47_NGC 7000_180.00s_g120_0.10c_0050_low

依然青ズレは出ていますが、これならインテグレーションしたら階調に関してはかなり期待できそうです。

もう一点、マルチフラットナーを使っているにもかかわらず、前回までバックフォーカス長を適当にとっていたため、SV405CCでもASI294MC PRoでも、いずれの撮影にも関わらず四隅の星像が流れまくりでした。

2022_07_01_01_39_49_M_20_180_00s_g120_0_10c_0034_mosaic
前回までの間違ったバックフォーカスでの四隅の一例。

タカハシの鏡筒はCanonやNikonといった、一眼レフカメラのバックフォーカス長に合わせてアダプターなどの製品を提供しています。今回は手持ちのタカハシ純正のCanon用の一眼レフカメラ用のアダプターを使ってマルチフラットナーのバックフォーカス長に合わせるようにしました。このアダプターに合わせてCMOSカメラを使う場合は、例えばZWOから出ているCMOSカメラとCanon EFマウントに変換するアダプターを使うこと、ほぼ何も考えることなくバックフォーカス長があった状態にしてくれるので楽です。

今回は、かなり前に買ったZWOのCanon EFマウントアダプターを使ってみました。現行モデルはフランジ長が固定ですが、初代のZWOのCanonマウントアダプターはフランジ長を1cm位調整できます。CBPを取り付けたくて、SV405CCに付属の1.1.25インチフィルター用のリングをセンサー部に取り付けたので、ZWOのCanonマウントアダプターは少し手前で固定されるはずです。そのため、マウントアダプターの長さは最短に調整しました。この状態で四隅を見てみると、

2022_07_02_00_00_47_NGC_7000_180_00s_g120_0_10c_0050_mosaic
のように四隅の流れはほぼ無くなりました。

その後、撮影前に少しだけ青ズレを直せないか試したのですが、この日は結局太刀打ちできず、透明度も良くて時間ももったいなかったので、そのまま撮影続行としました。結局天文薄明開始までの午前3時前まで3分露光で72枚撮影しました。前半は雲が通ることも多かったですが、後半はずっと快晴でした。使えたのは雲のない44枚の2時間12分ぶんでした。


画像処理

インテグレーション直後の画像をオートストレッチしたものです。

integration1

一部拡大するとわかりますが、依然青ズレがあります。

integration1_Preview01

もう一つ、今一度上の画像をクリックして拡大して見てもらいたいのですが、微恒星の中心が暗く抜けてしまっています。最初はピントが合っていなかったと思っていたのですが、実際にはかなりピントは気を付けて合わせているにもかかわらず、ほぼ毎回こうなります。また、そーなのかーさんがSV405CCで撮影した画像も同様に中心抜けになっているようなので、どうもこれはピンボケというよりは何か系統的に問題があるような気がしています。

恒星に関しては仕方ないとして、そのまま画像処理を進めます。

途中やはり恒星部分で苦労しました。一番大変だったのは、StarNetのバックグラウンドと恒星部の分離の時に、色ズレのせいかハロの部分がバックグラウンドと認識されてしまい、ここを誤魔化すのが大変で、最後まで不満が残ってしまいました。

Image24_Linear_PCC_ASx2_MS_HT_bg

パッと見はわかりませんが、B画像を抽出してみると同様のハロが他にもたくさん残っていて、あぶり出しとともにたくさんのハロが目立ってきます。

結果


Image24_Linear_PCC_ASx2_MS_HT3_cut_tw
  • 撮影日: 2022年7月2日0時38分-2時53分
  • 撮影場所: 富山県富山市自宅
  • 鏡筒: TAKAHASHI FS-60CB+マルチフラットナー(f370mm)
  • フィルター: SIGHTRON CBP(Comet BandPass filter)
  • 赤道儀: Celestron CGEM II
  • カメラ: SVBONY SV405CC (0℃)
  • ガイド:  f50mmガイド鏡 + ASI290MM、PHD2によるマルチスターガイド
  • 撮影: NINA、Gain 120、露光時間3分x44枚で総露光時間2時間12分
  • Dark: Gain 120、露光時間3分、128枚
  • Flat, Darkflat: Gain 120、露光時間 0.3秒、128枚
  • 画像処理: PixInsight、Photoshop CC

淡いところの階調もかなり出ています。前回の透明度の悪い時より相当良くなっています。庭撮りでここまで出るならまあ満足でしょう。あとはやはり恒星です。

普通ならここでおしまいなのですが、もう少し続きます。ここから大きな進展です


青ズレ検証その後

上の北アメリカ星雲の撮影のあと、もう少し青ズレに関して何かわからないかと思い、後日いろいろ試してみました。ただし雲が多く出ていたので、その隙間でのテストであまり時間をかけることができませんでした。

とりあえず、SharpCapで3分露光を何ショットか撮影しました。最初のショットがやはりこれまでのように暗くなるのが再現され、やはりドライバーレベルで何かやっているのかと思います。この時、雲の動きが速く、雲間が貴重なためにすぐにNINAに移りました(ここで焦っていたのが後で効いてきます)。

NINAでは少し雲が薄くなってきて余裕も出てきたので、じっくり青ズレを見ながら、ASI294MC Proとも交換しながら、何が問題かじっくりみることができました。

一つ疑っていたことがあって、オフセットが40と小さすぎることが原因ではないかということです。SV405CCの場合、オフセットは最大255まで設定でき、今回はわずか40と、最大の6分の1くらいとしています。ちなみにASI294MC Proの場合は最大80で半分の40としています。前回のPedestalの記事であったように、オフセットが低くて輝度の低いところが問題を起こしているのかと思ったわけです。でもオフセットが40の場合でも、120にした場合でも、青ズレに関してはなんら違いが見られませんでした。なので、オフセットは無関係かと思います。

結局、このとき画面を見ながら出した結論は、ASI294MC Proでは何をどうやっても(ゲインやオフセット、露光時間など)青ズレのようなものは出ない、その一方SV405CCでは何をどうやっても(こちらおゲインやオフセット、露光時間など)青ズレを消すことはできない。ということでした。

その後、改めてSV405CCのRAW画像を、RGBで分離して見たり、4つのセグメントごとに見たりしました。
  • SV405CCのBayer パターンがなぜかGRBGであること。ASI294MC ProはRGGB。
  • でもなぜか星雲の濃さから判断するとCF0:G1, CF1:B, CF2:R, CF3:G1のように見えること。
  • CF2の恒星中心部近くに極端に暗くなっている欠損部が多いこと。輝度は周りの1%程度であるが0でないこと。
  • CF1に星の中心部近くに輝度が完全に0のところがあること。CF2ほど欠損の数は多くないこと。
などがわかりました。そーなのかーさんも同様のレポートをしていたので、再現性もあるようです。

結局、この時点ではどうすることもできなくて諦めて、次はNINAで触れないパラメータをいじってみるのかなと思っていました。というのも、CMOSカメラはどこかに設定が保存されていて、例えばSharpCapで触った設定が、FireCaptureを立ち上げるとそのまま引き継がれるというようなことがあるからです。


なんと、原因判明!

そんなことを考えながら昨晩、上の北アメリカ星雲の画像処理を終えて、次回テストの準備をしようと思い、「そういえばSharpCapでSV405CCで撮影した画像があったなあ」と何の気無しに開いてみたら、どこをどう見ても青ズレが見えません。

Capture_00001_20_47_33_RGB_VNG
SV405CCでSharpCapで撮影。青ズレは皆無です。

2022_07_04_21_28_47_NGC_7000_30_00s_g120_10_00c_0084
上の画像の直後にSV405CCでNINAで撮影。明らかに青ズレが出ています。

わかりやすいように拡大して比較して見ます。
ShapCap_NINA_SV405CC
左がSharpCap+SV405CC、右がNINA+SV405CCです。

明らかに違いがわかると思います。ただし、SharpCapでの露光は180秒、NINAでの露光は30秒です。露光時間が逆だったらまだ疑いの余地もありますが、NINAでわずか30秒で青ズレが出てしまっているので、結論は覆らないでしょう。これは明らかにどうやっても青ズレが消えなかったNINAとは、状況が全く違います。

カメラのドライバーはSharpCapでもNINAでも同じ「SVBCameraSDK.dll」を使っています。一応念のために改めて確認しましたが、SVBONYで配布されている1.7.3のカメラドライバーを普通にインストールしたあと、SharpCapは最新版を改めてインストールすると、SVBCameraSDK.dllに置き換わっていました。その一方NINAでは現在の最新版でも、カメラドライバーは最新のものに自動的に置き換わらず
、その前に使っていた1.7.2のままだったので、マニュアルでSharpCapにインストールされていたSVBCameraSDK.dllをNINAの方にコピペして、改めてNINAを立ち上げて1.7.3になったことを確認しています。

ここまでの検証が正しければ、最新版のNINAでの読み出し方の問題ということになります。


よく考えると、SharpCapで撮影した時は雲が流れてたので、時間がなくあせっていて青ズレをきちんと画面で確認していませんでした。そういえばSharpCapで電視観望した時もSV40CCで青ズレが出なくて、彩度もSV405CCとASI294MCで変わりがなかったことを改めて思い出しました。この時は露光時間が短かったからかと思っていましたが、どうもNINAとSharpCapの違いの方が濃厚そうです。

今のところCMOSカメラを使ってのDSOの撮影はShaprCapではディザーガイドがやりにくいなど、NINAやAPTなどに頼らざるを得ません。SV405CCはAPTは対応していないので、実際はほぼNINA一択になるかと思います。NINAでこの青ズレがある状態は致命的です。

というわけで、SVBONYさんの方に今回の結果を報告し、開発陣に連絡してもらうように頼みました。これでキチンとNINAでも対応してくれるように手配してもらえれば、青ズレ問題はとりあえず解決することになりそうです。

今の段階であとやれることは、次に晴れた時に改めてSV405CCを使ってSharpCapで撮影、画像処理までしてみて、(ディザーはやりにくいのでパスするかもしれませんが)青ズレが出ない仕上げ画像まで作ってみることでしょうか。


まとめ

ここまでの結果が正しいのなら、問題はハードではなくてソフトで解決できるということになります。ここが切り分けられるだけでも、かなりSV405CCの未来は明るくなります。その際、彩度がこれまで通り出なくなるのかちょっと気になりますが、まあ優先度としては次の話でしょう。

SV405CCの初期の評価、長かったですがやっと解決につながる道を見つけることができました。やっとあぷらなーとさんにお渡しすることができそうですが、どうもあぷらなーとさん骨折で入院しいるとかで心配です。焦らせてしまっても申し訳ないので、活動できるようになってから渡るようにしたいと思います。


このページのトップヘ
