2021年01月

先週に引き続き、今週も午前は名古屋人心の故郷のコメダ珈琲に。Twitterで昨日の画像処理研究会の議論の続きをしつつ、2時間近くも長居してました。


PCCのカラーバランスについて

議論はPCCについてです。もともと昨日の研究会での議論は、PCCで撮影した画像の恒星を使い、合わせたカラーバランスは、星雲のカラーバランスにも適用できるか?というものでしたが、私の意見は星雲のカラーバランスは別物。理由はフィルターやセンサーのRBGの波長依存性があるので、たとえ恒星で合わせてもそれは必ずしも星雲のカラーバランスを保証するとは限らないのではというものです。APASSの参照カラーもTutrialにあるような特定のセンサーによって測定され、それは当然自分の持っているセンサー特性とは違うためです。

さらに今朝の議論は、星のカラーバランスも参照センサーと自分のセンサーの違いがあるので、厳密には正しくないのではないかということ。その通りかと思います。フィッティングしたグラフをよく見ると、各恒星の色データのばらつきは通常数10%程度はあり(グラフの数値は等級であることに注意、1は2.5倍の違いを表します)、それがセンサーバランスの違いと同程度のオーダーかと思います。なので、PCCはあるセンサーについてはベストエフォートのカラーバランスをしようとしているが、画像データだけからセンサー間の波長依存性の違いを補正するような魔法はないというのが私の考えです。


長焦点距離の電視観望

もう一つ別件で面白い議論をTwitterでしました。長焦点距離の電視観望は、短焦点距離の電視観望より効率が悪いのでは?というものです。シベットさんのC8での電視観望で効率が悪いという意見に端を発します。

シベットさんは実はLiveStackでとりこぼすので効率が悪いということを意味してたのですが、私は勘違いして長焦点そのものが効率が悪いと取り違えたのです。何でかというと、BKP200のF4の800mmでの電視観望と、FS-60CBでのF6の350mmでの電視観望、意外なほどFS-60CBの方が見えたりするのです。その後、cockatooさんからセンサーサイズやピクセルサイズが関係するのではという意見が出ました。最初私はあまりそれらのことは関係ないと思ってましたが、よく考えたら感度の悪いセンサーでQBPを使うと、むしろ悪化するという経験を思い出しました。もしかしたら、電視観望ではある明るさ以下になった時に途端に不利になるのではないかと考え始めました。例えば、
  • QBPで背景光が小さくなった結果、ノイズ(広がり)が大きくて中央値の小さい(例えば)リードノイズとかADCの量子化ノイズに埋もれた場合と
  • QBPなしで、ノイズ(広がり)が小さくて中央値の大きい背景光に乗っかった場合
の違いです。まだアイデアだけですが、定量的に評価できたら機材にある一定の制限をあたえることができそうです。


自宅へ帰って、太陽撮影

こんなことをずっと考えていたので、今日はコメダ珈琲では雑誌を読んだりすることもなく、午後1時前くらいに店を出ました。外が結構晴れてきてたので、自宅について少しだけ太陽撮影をしました。機材は最近流行のC8+PSTです。

太陽のHα像をまずはぐるっと見回すと、プロミネンス がいくつか出ています。光球面はダークフィラメントが少しありますが、あまり興味を引かれるほどではありませんでした。プロミネンス を4ショット撮っておしまい。その中の一つは結構大きくて、リング構造まで出すことができました。

14_35_25_lapl4_ap1540_RS_color_cut

14_38_10_lapl4_ap1318_IP_cut

14_39_23_lapl4_ap1371_IP_cut

14_42_32_lapl4_ap2326_IP_cut
  • 撮影日時: 2021/1/31 14:35から14時45分
  • 撮影場所: 富山県富山市自宅
  • 鏡筒: Celestron C8、口径203mm、焦点距離2032mm、F10
  • エタロン: Coronado P.S.T.
  • 赤道儀: Celestron CGEM II
  • カメラ: ZWO ASI290MM
  • 撮影ソフト: SharpCap 3.3beta (64bit)
  • 撮影条件: ser形式でgain 150-170, 1.25ms x 2000フレーム中上位50%を使用
  • 画像処理: AS3にてスタック、ImPPGで細部出し、PhotoshopCCとShapen AIで後処理
もう少しプロミネンス の細かい構造が出て欲しい気もしますが、結構迫力はあるのでまあ満足です。


センサーのお掃除

ついでにASI290MMのセンサー面の掃除をしました。細かいゴミがついているみたいで、黒いスポットを作っています。保護ガラスを外してもゴミがまだ見えたので、どうもセンサー面に直接ゴミがついているようです。目で見ても全くわかりません。綿棒でそれらしいところを擦ります。カメラをセットし、太陽を見て確認して、ホコリがまだ残っていればまた清掃というのを何度か繰り返します。ホコリが全て取れたことを確認してから、再び保護ガラスをかぶせて元に戻します。

これで次回以降はもう少しまともに撮れるはずです。



1月24日の日曜日、富山市科学博物館で開かれている県天の写真展の最終日に案内係がてら行ってきたことを記事にするのを忘れてました。少し思い出しながら書いておきます。


写真展の案内

休日の朝の楽しみの一つ、名古屋人の心の故郷、コメダ珈琲でモーニング。嬉しいことに富山にも何軒か進出しています。朝はコーヒーを頼むだけで、パンとゆで玉子とかがついてきます。しかも長居ができるところがいいです。ここでブログを書くこともよくあります。

その後12時頃でしょうか、富山市科学博物館に移動し、県天の名札を入り口で見せて案内係として特別展室に向かいます。最終日だからでしょうか、それとも日曜日だからでしょうか、前回あんなににきた時と比べると意外なほどお客さんがいます。私がいる2時間くらいの間に数十組、5-60人くらいはきていたと思います。ただし、小さな子を連れた親子連れが8割以上を占めていた印象です。親子連れなのでおそらく写真展のために来たというよりは、日曜で来てみて、たまたま写真展がやっていたということなのかと思います。

IMG_1533

そんな中、何人かは個人で来ていて、明らかに写真展目当てのお客さんがいました。熱心そうな方には声をかけて話をしますが、その中の一人が「ブログを見て最終日だからきた」と言うのです。よく聞いてみると、なんと「ほしぞloveとかいうブログ」と言うので、「あ、そのブログ書いてるの私です」と。

ブログを見てわざわざ写真展に来てくれるなんて本当に嬉しいものです。少し話してみると、県内の方だそうです。地元の人でこのブログを見てきてくれたということは、少なからずもこのブログが宣伝になっていたということです。

実は先ほどこの方からコメントが来てました。こんなマニアックなブログを見てくれていると言うことは、少なくとも天体観測や天体写真に興味があるはずの方です。コメントの中にはあまり大袈裟にはできないと言うようなことは書かれていますが、またいつかどこかでお会いできたらと思っています。

他にも榎本武揚が隕鉄から5振り作らせたうちの一刀、「流星刀」を熱心に見ている方などいました。この方は写真展もそうですが、展示の隕石に興味があるようでした。でもやはり大半は親子連れで、写真展よりも展示物の方が遥かに人気です。

子供も楽しめるように、いくつかの展示物があります。月、土星、火星、木星での体重を知ることができる体重計は子供たちが全部乗って、「木星が一番重いー」とか、「土星はあまり変わらなーい」とか言っています。月の体重計はかなり軽く表示されるのでお母様方にも人気です。


太陽系儀でクイズ

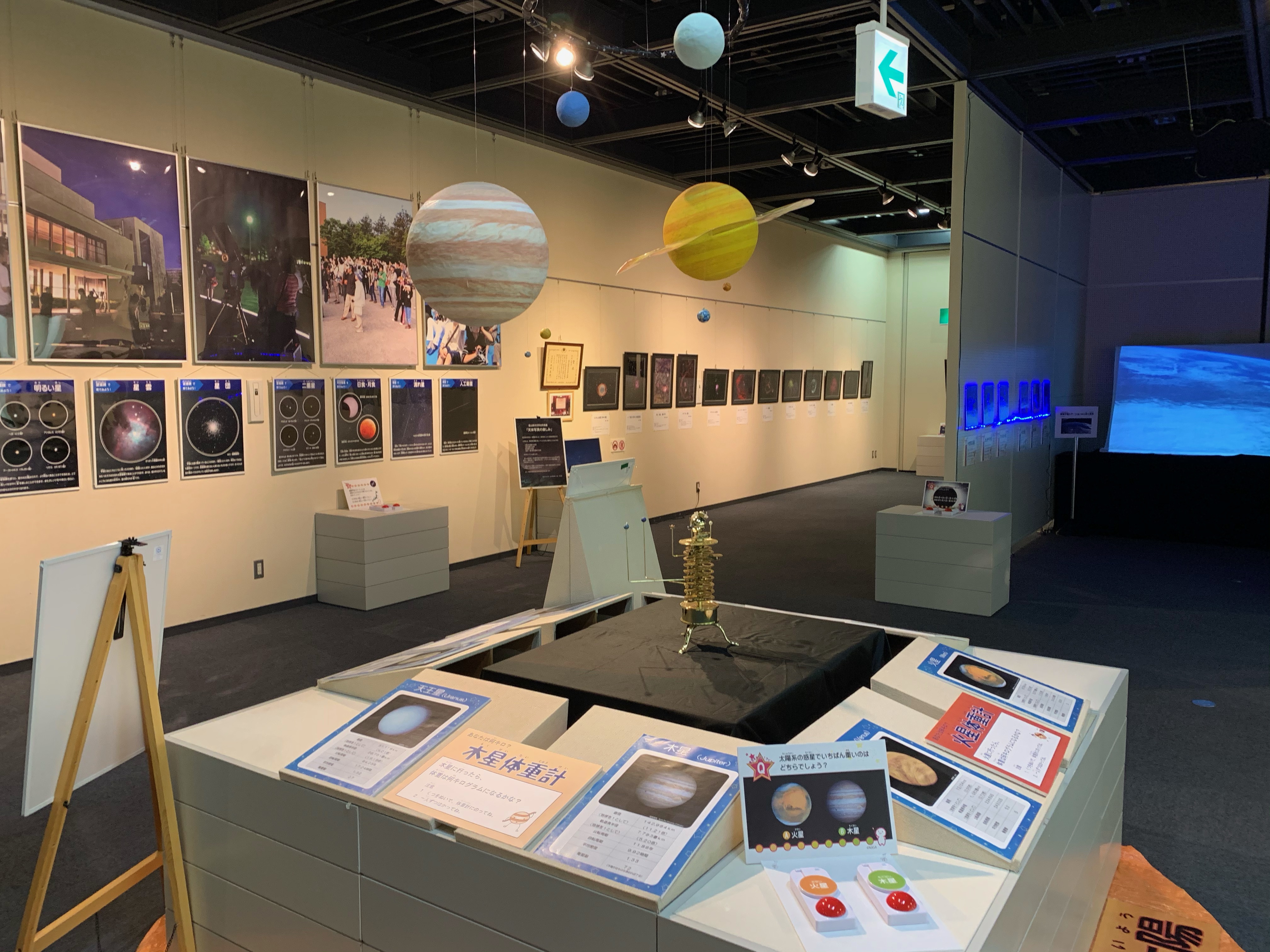

IMG_1326
真ん中にあるのが太陽系儀です。

一組、星に興味がありそうな親子がいました。聞いたら男の子は小学4年生、ちょうど理科の授業で天体のことをやるはずです。その親子が興味を示していたのが太陽系儀。太陽の周りを回る惑星の動きを歯車を使い再現した模型です。展示してあるものは、電気とモーターで動くものです。

おそらく学芸員さんの一人が『週刊 天体模型 太陽系をつくる』で作ったものかと思いますが、お母さんがインテリアとしてでしょうか、興味を持ったみたいです。そこでお母さんと子供にクイズを出してみました。地球自身がくるくる回っているので

「地球が太陽の周りを一周する間に、地球は自分で何回転するでしょーうか?」

問題の意味はわかったみたいなのですが、「えー、そんなの...」と言う感じですが、「ではヒントです。一年は何日でしょうか?」と言ったら、「あっ!」と言う顔をして分かったみたいです。(でも実際はこの太陽系儀の地球は月の公転に合わせて地球が自転しているだけなので、そんなに回っていませんでした。)

「では第2問、月が地球の周りを回っていますが、地球が太陽の周りを一回転する間にこの月は地球のまわりを何回まわるでしょーうか?」

これも最初「えー???」とか言っていましたが、「知識なんか必要ないですよ、これも生活に密着してます」「ではヒント、1年は何ヶ月でしょうか?」と言ったら、今度は子供が先だったでしょうか、「あっ!」と答えがわかったみたいでした。実際には12回ともう少しなのですが、一年は12ヶ「月」と言うのは子供でも知っていることですね。

「不思議ですよね。こんな天体の動きが、普段の生活から分かるわけです。でも当たり前ですよね。もともと地球と月の動きがもとで太古から生物は適応してきたのですから」とかの話になりました。すごく興味深く聞いてくれているようなので、毎週やっている観望会の話もしました。過去に何度かきたこともあるとのことです。「晴れてれば私もお手伝いに行くので、また観望会で会えるかもね」と誘っておきました。

お星様にかわいいお願い

もう一つの人気コーナーが「ほしにねがいを」です。星型の付箋紙に願い事を書いて貼り付けます。

IMG_1532

小さい子に声をかけると、楽しそうに書いてくれます。もう貼り付けるとことは隙間もないくらいいっぱいです。そんな中で見つけたのが下の写真。

IMG_1530

字を覚え立ての子が、がんばって書いてくれたのだと思います。本当に早く収束して欲しいですね。

私は午後2時頃に科学館をあとにしました。ひょっとしたらMちゃんきているかとも思いましたが、学芸さんによると土曜の観望会には参加してたそうですが、この日は見てないとか。名古屋のお土産のアイピースはまた今度手渡します。



めずらしく晴れた!さあ撮影だ!

1月20日と21日、珍しく1日半程度、撮影ができるくらいに晴れました。しかも昼間の立山があまりにきれいにくっきり見えました。透明度はいいに違いありません。

もうずっと晴れてなくて、途中短時間の電視観望や太陽撮影はありましたが、星雲に関して言えば前回の撮影日が12月9日でオリオン大星雲なので、もう一月以上撮影できていません。



M42は楽しかったですが、昔撮ったものの取り直しも飽きてきたので、今回はあまりにメジャーな明るいものでなく、少し淡いモクモクしたものを撮りたくなってきました。そのための最初の一歩になります。平日なので自宅撮影です。でもそもそもそんな淡いモクモク、遠征せずに撮れるのでしょうか?

ターゲットですが、この時期でTSA-120と6Dで撮れる画角のものから選びます。いろいろ考えてオリオン座の上の方のM78としました。まだ真面目に撮影したことがないので、初撮影になります。かなり昔、電視観望では見たことがありましたが、中心以外はかなり暗いのでほとんど何も映らなかった記憶があります。


半月が出ててもフィルター無しで撮影

今回は少し課題をつけます。
  1. 平日なので自宅になるため光害は気にしない
  2. 冬の北陸で天気のいい日がかなり限られているので、月があっても厭わない。この日は月齢7日で、ほぼ半月。沈むのは0時頃ですが、そのころにはオリオン座も結構西に傾いてしまっているので、夜の早いうちから撮影を始めます。
  3. M78は白色や青色が豊富なので、フィルターを入れるとどれくらい色が変わってしまう可能性があります。なのでNo光害フィルターでいきます。ただし、恒星にハロが出る可能性があるのがわかっているので2インチのUV/IRカットフィルターを入れます。
要するに、ほとんど光害対策をしなくてどこまで淡い天体が出るかということです。

これまでQBP、CBPなどを使って、自宅でも輝線スペクトルをそこそこコントラスト良く出せることを示してきました。しかしながら、これらはかなり強力な光害防止フィルターのようなものなので、たとえ輝線スペクトルをきちんと通すとしても、カラーバランスが崩れてしまうことはどうしても避けられないのかと思います。例えばQBPではかなり赤によりがちになります。CBPは青をもう少し出してくれるのでまだマシかと思います。ところが、特に今回のM78のように、反射星雲だと波長は恒星によるはずで、QBPやCBPでは本来あるべき波長がカットされてしまっている可能性があります。また、暗黒星雲とその周りのモクモクの色なんかも光害カットフィルターで様子が変わってしまうのでは思っています。これはCBPで網状星雲を撮影したときに、右側に出るはずの広い暗黒星雲が全く出てこなかったことに起因します。

実はこのフィルター無しでとこまで写るのか、ずっとやってみたかったのです。だってHIROPNさんが都心で低ISOで成果を出しているし、トータル露光時間を伸ばせば背景光ノイズは相当小さくできるはずで、必ず記録はされているはずの天体情報は、うまくすれば引き出すことができるはずだからです。でも失敗してせっかくの撮影時間をまるまる潰す可能性があるので、なかなか勇気が出ませんでした。


撮影開始、でもやはり光害の影響はすごい

そんなこんなでいろいろ考えながらも、準備を焦らずゆっくりして、22時近くから撮影を始めました。6DでISO800、露光時間は3分です。ところが途中で試しに1枚、ABEで滑らかにしてオートストレッチ後、HTしてみたのを試しに見てみたのですが、もうひどいものです。

LIGHT_180s_ISO800_0c_20210120_23h55m36s483ms_RGB_VNG_ABE

リングは多分ABE由来ですが、M78自身が中心以外ほとんど何も写ってません。センサーの汚れも目立ちます。衛星もたくさん写り込んでそうです。どうもこの超ノーマル状態での光害下での撮影はだめそうです。

ちなみに撮って出しJPEGだとそれこそほとんど何も写ってません。

LIGHT_180s_ISO1600_+8c_20210120-21h32m46s782ms

この時点でかなりやる気をなくしたのですが、また設定し直すのも面倒なので、そのままフテ寝してしまいました。朝起きて確認すると夜中の1時頃でカメラのバッテリー切れで止まっています。トータル3時間、月が沈むのが0時だったので、最初の2時間分はまだ月が出ていたことになります。もうだめそうだし、時間も途中で切れてかけれなかったのでここで諦めても良かったのですが、次の日も途中までは晴れそうです。

結局二日目も同じ構図で、少し撮り増し。というか、どうせ途中で曇る予報なので新たに別の天体を撮り切る時間もなさそうですし、M78なら前日の設定が全て残っているので、楽だったからと言うのが実際の理由です。二日目は準備もほとんどできているので、少し早めの18時過ぎから撮影を始めました。天気予報通り、21時すぎで雲が出てきたのでここで終了。この日も3時間程度の撮影時間でした。


スタックした画像を見てみると!

こんな状態だったので、画像処理もあまりやる気にならずに半ば諦めて放っておいたのですが、一応後日フラットとフラットダークを撮影してPixInsightでスタックまでの画像処理をしてみました。

ダークとバイアスは以前の使い回しなので、最近は楽なもんです。ISOと露光時間を合わせておくと、冷蔵庫法のダークライブラリの構築がそこまで大変でないです。スタック後の画像を見てみると、なんと意外にいけそう。下はオートストレッチ後、HistgramTransformation (HT)で適用したものです。

masterLight-BINNING_1-FILTER_NoFilter-EXPTIME_180.8

失敗画像を除いても5時間越えぶんの露光時間が効いたのでしょうか?色もきちんとついてますし、暗黒体の部分も結構出ています。

これは俄然やる気になってきました。


フラット補正とカブリ

ただし上の画像、フラットフレームを部屋で別撮りで撮ったので、実際の空とは違いどうしても1次的なカブリが残ってしまっています。

今回フラットフレームの撮影も簡易的な方法に置き換えました。昼間に太陽が出てる時、もしくは全面曇りの時に、部屋の中の窓から少し遠い白い壁を写すだけです。注意点は
  • 鏡筒の影を避けるために、壁に近づけすぎないこと。
  • 以前は鏡筒の先にスーパーの白い袋をかぶせていたが、今回はそれも外したこと。
  • ISOを同じにして、露光時間を短くしてヒストグラムのピークが中央らへんにくるようにすること。
  • その場で蓋をしてフラットダークも一緒に撮影してしまうこと。
などです。以前は晴れの日を選んで、スーパーの袋をかぶせていました。太陽が出ていて雲が横切ると明るさが変わってあまり良くなかったのですが、空一面の曇りなら大丈夫ではということです。あと、どうせピントは合わないので(多少壁はざらざらしているが)スーパーの袋はなくてもいいのではと言うところが改善点です。

さて、上の画像に残るカブリを取りたいのですが、左下の赤い部分はバーナードループなのでこれは残したいです。こんなときはABEはあまり使えません。実際にABEを1次で試しましたが、赤い部分が大きく取り除かれてしまいした。こんな時はDBEの方がよく、しかも点数をかなり制限してやります。実際打ったアンカーは数えたら10個ちょいでした。

DBE
(アンカーが見やすいように少し画面を暗くしています。)

これでできたのが以下のようになります。カブリが取れて、かつ左下の赤いのはしっかりと残ってます。

masterLight_180_8_integration_DBE4


ここでPCCのトラブルに直面

この後はPCCで、恒星の色を合わせます。ところがところが、肝心な時にPCCがなぜかうまく動きません。これで2日ほどストップしてしまいましたが、その顛末は前回の記事にまとめてあります。




ストレッチからPhotoshopに渡して仕上げへ

PCCがうまくいったあとはArcsinhStretch (AS)を何度かに分けてかけ、ストレッチします。ASは彩度を落とさない利点があるのですが、恒星の鋭さが無くなるので、StarNetで恒星が分離しきれない問題があります。そのため、ストレッチ前の画像から改めてScreenTransferFunctionでオートストレッチして、HTで適用することで恒星を鋭くしました。こうすることでStarNetできちん恒星と背景を分離できるようになります。分離した恒星画像から星マスクを作ります。実際にMaskとして使うにはMohologiacalTransformationのDilationをかけて少し(1.5倍位)星像を大きくします。

あとはPhotoshopに渡していつものように仕上げです。基本はほとんどが先ほど作った恒星マスクを当てての作業になります。DeNoiseも使います。そういえばDeNoiseのバージョンが2.4.0に上がり、Low Lightモードのノイズがさらに改善されたとのことです。DeNoiseは非常に強力ですが、それでもやはりマスクの境や、モコモコしたカラーノイズのようなものが出るなど、悪影響がどうしても残ってしまうことは否めません。今後はいかにDeNoiseから脱却することが課題になってくるのかもしれません。

結果を示します。少しトリミングして90度回転しています。

「M78」
masterLight_DBE4_crop_PCC_pink_AS3_cut

  • 撮影日: 2021年1月20日21時51分-1月21日1時12分、1月21日18時12分-21時20分
  • 撮影場所: 富山県富山市
  • 鏡筒: タカハシ TSA-120 (口径120mm, 焦点距離900mm) + 35フラットナー + SVbony 2inch UV/IRカットフィルター
  • 赤道儀: Celestron CGEM II
  • センサー: Canon EOS 6D HKIR改造
  • ガイド: PHD2 + 120mmガイド鏡 + ASI120MM miniによるディザリング
  • 撮影: BackYard EOS, ISO800,  露光時間: 180秒 x 108枚 = 5時間24分
  • 画像処理: PixInsight、Photoshop CC, DeNoise
どうでしょうか?光害下で、Noフィルターとは思えないくらい出たのではないかと思います。自分でもびっくりです。M78はこれまでも何度か挑戦しようとして諦めていたので、これくらい出ればそこそこ満足です。

ついでにAnotationです。

masterLight_DBE4_crop_PCC_pink_AS3_cut_Annotated



考察

今回の結果はある意味一つの挑戦です。

光害や月明かりが、実際の仕上げまでにどこまで影響するかです。はっきり言って、庭で半月でフィルターなしでここまで出てくるとは全く思っていませんでした。少なくとも1枚画像を見たときはこのチャレンジは失敗だと思っていました。

色バランスを考えた場合、フィルターは少なからず影響を与えます。なので色の再現性だけ考えたときには、フィルター無しの方が良いのかと思います。その代わり当然ですが、フィルターが無いと光害地では明るい背景光やカブリが問題になります。

明るい背景光は大きなノイズ(ノイズは明るさのルートに比例します)を出すので、淡い天体はノイズに埋もれてしまいます。それでも背景光に比べて、天体の明るさの分、少しだけ明るく記録されます。背景光のノイズは多数枚スタックすることで小さくなります。ヒストグラムで考えると、ピークの広がりが小さくなるということです。ノイズピークの広がりが小さくなれば、その一定値に近くなった明るさの中央値をオフセットとして引くことで、天体をはっきりと炙り出すことができるようになります。トータルの露光時間が増えれば、多少の光害地でも淡い天体を炙り出すことは不可能ではないということです。

ではフィルターの役割はなんでしょう?まずは背景光のノイズを光の段階で軽減させることが一番の理由でしょう。もちろん程度問題で、暗いところで撮影したら光害防止フィルターの効果は小さいでしょう。逆にあまりにひどい光害地でフィルターなしで撮影しても、一枚あたりの露光時間をろくにとれなくなったりするので、どうしてもフィルターが必須という状況もありえるでしょう。

あとこれは個人的な意見ですが、フィルターのメリットの一つは画像処理が圧倒的に楽になることではないかと思います。今回の光害下での撮影の画像処理は結構というか、おそらく初心者から見たらかなり大変です。例えばカブリ取りなんかは相当戦略を考えて進めることになります。こういった困難さを避けることができるのなら、光害防止フィルターは大きな役割があると言っていいのかと思います。

逆にフィルターのデメリットの一つは、すでに書きましたがカラーバランスが崩れるということがあると思います。画像処理で多少は回復できますが、それはそれで負担になってしまいます。あと、高級なフィルターの場合、値段もデメリットの一つと言えるのかと思います。

フィルターを使う使わないは、状況に応じて臨機応変に考えれば良いのかと思います。それでも今回、光害地で半月が出ている状況で、フィルターなしでも、画像処理によっては淡い天体をある程度炙り出すことも可能であるということが、多少は示すことができたのではないかと思います。このフィルター無しの方法が、どのくらいひどい光害まで適用できるのか、ここら辺は今後の課題なのかと思います。

今回は失敗かと思ったところからの大逆転、かなり楽しかったです。






PixInsightのPCCが動かない!

先週撮影したM78の画像処理を進めているのですが、何日か前からPixInsightのPhotometricColorCalibration (PCC)が使えなくなるという現象が起きていました。Plate solveを使った位置決めまではうまくいくのに、色合わせのところで3回エラーが起こって止まるという問題です。エラーは

PCC

のようなものです。エラーを吐き出すhttps以下のところをブラウザにコピペして呼び出すと

No catalogue or table was specified or found.

というエラーが出ます。通常はフランスのサーバーがデフォルトなのですが、他のいくつかあるサーバーを全部試しても同じ状況でした。また、PIのMac版、Windows版で試しても同じでした。


しびれをきらしてTwitterにヘルプを

しばらくしたら直るかと思って放って置いたのですが、何日か経ってもダメ。ここでTwitterに同じ症状がいないか投げてみると、次々と同じ症状の人が。PCC事故調査委員会の再招集です。



するとすかさずnabeさんが、Gaiaデータをローカルに落とす方法があると示唆してくれました。

少し調べてみると、ここにやり方が載っていました。



そうこうする間にも、誰すのちさんから世界中で同じ状況が起こっているという情報が。




その後も、うまくいったとか、やっぱりガセだったとか、DR3だったらいいかもとか、情報が乱れ飛びます。とりあえず私もDR3で試そうとしていたので、ダウンロード完了後試してみますが、やはりダメ。そもそもローカルに落としたファイルを使えているかどうかの確証がありませんでした。

その後、まず適当なファイルをデータベースとして選択してやると、位置合わせからエラーで全く動かないことが確認できたので、少なくとも位置合わせが動くときはローカルのデータベースは使っていたことが判明。ということは、GaiaファイルはローカルなものもDR2でもDR3でもダメなことが分かりました。

ここで一旦進展が止まって悩みます。

しばらくPCCの設定画面を見ていたら、どうも位置合わせはGaiaとか使っているのですが、色合わせはAPASSというのを使っているのではと思い始めました。

結論だけ言うとこれがビンゴでした。

ラッキーなことに、APASSもDR2、DR3とアップロードされています。あとはどうローカルで使うか。手順を書いておきます。


解決法

まずはここからAPASS DR9かDR10をダウンロードしてどこかに置いておきます。ダウンロードにはユーザーアカウントとパスワードが必要になります。



その後、PixInsightに移り以下の手順でローカルに落としたAPAPPを使うようにします。
  1. Process Explorerの画面を左のタブのところにカーソルを持っていって出します。タブがない場合は「View」メニューの「Explore Windows」から「Process Explorer」を押してください。
  2. かなり下の方の「Start Catalogs」の中の「APASS」をダブルクリック。
  3. 出てきた画面の右下のスパナマーク (Preferences) を押します。
  4. 「Data release」でDR9かDR10かを選びます。先にダウンロードしたファイルに合わせてください。
  5. 「Select」を押し、ダウンロードしたファイルを選択します。
  6. 「ok」を押せば準備完了。
  7. PCCの設定画面に移り、「Photometry Parameters」の「Automatic catalog」のチェックを外し、APASSDR9_XPSDかAPASSDR10_XPSDをダウンロードしたファイルに合わせて選択します。
  8. あとは普通にPCCを走らせてください。エラーが出ることなく、最後までいき、グラフが表示されると思います。


Twitterすごい

Twitterに投稿してわずか1時間くらいで解決でした。確かに最後のAPASSまでたどり着いたのは私でマッチポンプ状態(笑)ですが、nabeさんのローカルでGaiaデータが使えると言う助言がなければ、自分だけでやっていた限り絶対こんな短時間では解決策まで辿り着けなかったと思います。誰すのちさんのフォーラムの情報にも助けられました。

nabeさん、誰すのちさん、Cooさん、だいこもんさん、あんとんシュガーさん、智さん

コメント、助言、テストなどありがとうございました。みなさん事故調査委員会のメンバーですね。私も前回のPCCの色違いの時は委員に入れなかったので、今回は委員の一員になれたのかと思うと光栄です。


(追記: 2021/1/29 復帰したみたいです。サーバー上のAPASSでうまくPCC最後まで行きます。PIをアップデートしたわけではないので、Vizierの方で対応したのかと思います。)

昨年9月に自宅に遊びに来てくれたあんとんシュガーさん。その時はまだ機材を揃え始めたばかりで、長時間の撮影はできてませんでした。その後自宅前でアンドロメダ銀河を、FS-60CBをポラリスUに載せ、FUJIFILMのX-T2で約1時間半を切るくらいの時間で撮影したそうです。撮った画像は自分自身で、時にはTwitterでの猛者たちの力も借りて、PixInsightの練習も兼ね画像処理を熱心に進めてきてました。その様子はあんとんしゅガーさんのTwitterでの投稿を見てるとよくわかり、私もいくつかコメントを返し、いつかまた一緒に画像処理やりましょうと約束してました。


直前に訪問が決まる

1月22日の金曜日「そろそろどうですか?」と聞いてみたら「それでは明日の土曜日に」となり、急遽自宅に来てもらうことに。新潟の考太郎さんも以前から参加したいと表明されていたので、声をおかけしたのですが、直前のお誘いのためにやはり仕事で都合がつかないとのこと。とても残念がってくれたので、次回こそはぜひ参加していただきたいです。


到着

久しぶりのお客さんなので、午前中少し部屋を片付けました。午後1時過ぎ、あんとんシュガーさんが到着。早速見せてくれたのが、大阪あすとろぐらふぃ〜迷人会の井戸端さん製作の自由微動雲台の改良版。

IMG_1528

以前テストしたものよりも見た目もシンプルに、より頑丈そうになっていて、動きもスムーズそうでした。ただ、星を見てのテストまではできてないので、できれば実測でテストしてみたいです。ちょうどTwitterで井戸端さんと繋がって聞いてみると、揺れを収めるための制振用の柔らかい金属を挟み込んでいるとのことでした。でもこれは後から聞いた情報で、その場で見ただけではわからなかったです。これを聞いてますます実際の星で見てみたくなりました。Twitter上でも、他に手に入れられたからの意見で「相当頑丈に固定できる」との意見が出ていたので、かなりいいものに仕上がっているのかと思います。数は出ていないと思うので、手に入れられたユーザーは多分相当ラッキーなのかと思います。末長く実用レベルで使えるのか思います。


画像処理へ

さて、会話のままに引き続き画像処理になだれ込んでいったのですが、どうやってやるかが考えものでした。あんとんシュガーさんは見事にPixInsight (PI)門下になってしまって(笑)、WeightedBatchPreprocessing (WBPP)でIntegrationしたくらいの画像までは出せるようにはなっています。ただ、それ以降の炙り出しをPIの中だけでやろうとしているため、なかなか苦戦しているようです。まずはあらかじめPIでIntegrationまでした画像を用意して、今回はストレッチまで進めるところを実際にやってもらって、その後は別のソフト(今回はPhotoshop)に移して(あんとんシュガーさんはPhotoshopは持っていないので)やり方を「見て」もらう、としました。


PixInsightにて

まずIntegrationした直後の画像は、当然ですがPI上では真っ暗です。あんとんシュガーさんは、そもそもきちんと撮影できているかどうか不安で、この画像にどれくらいの情報が入っているのか理解し切れていないようでした。なかなか細部まで出てこなかったことから来ている不安だと思います。少し安心してもらいたくて、以前Twitterに投稿された画像(JPEG)から、私の方でStarNetで分離して、少しだけ炙り出した画像をTwitterで再投稿したことがあります。

Epqa74tVEAQiGyN_ABE_DBE_back

JPEGから出したものなので、情報は既に欠落しているはずです。それでもこれくらいの淡いところまで残っているので、もう素材としては十分なものが撮れているわけです。その眠っている情報を引き出すことはやはり多少の技術がいるので、今回はそこを重点的に説明することになりました。

といってもやったことは当たり前のことで、
  • AutomaticBackgoundExtractor(ABE)、DynamicBackgroungExtraction(DBE)で周辺減光など、できるだけフラット化しておくこと。
  • PhotometricColorCalibration(PCC)で恒星の色を正しいと思われるものに合わせること。
  • 主にArcsinhStretch(AS)を使って、彩度を落とすことなくストレッチすること。
がメインです。

まずABEですが、2次と4次で個別に処理してみましたが、どちらも結果にあまり変わりはなく、銀河の周りに大きなリングが残ってしまいました。ここでABEは諦めてDBEに。今回は銀河なので、暗黒帯や広い範囲にわたる星雲もなく、DBEでのアンカーは銀河以外のところに数多く、明るさの差があるところは細かく打っていきます。その結果、ABEの時よりはかなりマシになりましたが、それでもリングはうっすらと残ってしまっています。ちょうど良いタイミングでniwaさんがDBEの面白い使い方を示してくれていました。



この情報はあんとんシュガーさんが帰ってから読んだので、今回は試せませんでしたが、これでうまくリングが消えるかもしれません。それでもDBEで相当フラットになったので、M31のかなり淡いところまで出てくるようになります。ここがまず一つ理解してもらいたかった点です。

PCCはデフォルトの12等星まででなく15等星くらいまでにすること、Apartureをデフォルトの8でなく12くらいまで増やすことで、おかしな色バランスになることを防ぎます。詳しくはniwaさんたち委員会の結果を見るといいです。ちなみに私は(どこで知ったか、もう覚えていないのですが)おまじないのように15等星までやっていたので、これまで色バランスがおかしいと思ったことはないです。




次ですが、あんとんシュガーさんは色を出すのに苦労しているようなので、ASで彩度を落とさないようにストレッチしてみます。ASにはハイライトを防ぐオプションがあるのですが、これは通常オンにしておきます。ところが今回はこれをオンにしたことで少し苦労しました。ASを何段階かに分けてかけ、最後のみScreenTransferFunctionとHistogramTransformationで微調整して以下のようになりました。

_60_30__ABE_DBE1_Sam_toPS

最大にストレッチしきる手前で止めてあります。ASのハイライト防止のオプションのために恒星がサチることはいです。この状態でStarNetをかけると、一部の恒星が銀河や星雲などととして認識され、うまく分離できないという問題が出ました。恒星としての鋭さがないことが原因です。そのため、別途ストレッチを戻してから再びSFTとHTをかけて、あえて恒星をサチらせるようにすると、きちんと恒星と背景を分離できました。ここで作った恒星部をMorphologicalTransformation(MT)でDilationをかけて少し恒星を拡大してマスクとしました。

そうそう、このときあんとんシュガーさんから「サチる」がわからないと質問されました。Twitterとかでも使われてるのをみるけど意味が分からないというのです。多分これ理系用語なんですよね。「飽和」を意味するSaturationからきていますが、実験とかして電圧が測定範囲外で上に張り付いたりするときに「あ、サチってる」とか普通に使っています。

恒星をサチらせていない上の画像と、別で恒星をサチらせて作ったマスクを、16bitのTIFFフォーマットで保存して、Photoshopで開きます。でもここからはあんとんシュガーさんがPhotoshopを持っていないので、あらかたの作業工程を見せるだけになります。


Photoshopにて

Photshop上ではアルファチャンネルを利用して星マスクをかけて、銀河部分をあぶりだし、且つ銀河以外の背景のノイズを軽減します。特に銀河部の色出しは彩度、明度をともに調整しつつ自分の好みになるように調整します。中でもCamera Rawフィルターは便利なので初心者にも使いやすいと思います。

今回は星マスクを使いPhotoshopで処理しましたが、StarNetで分離した恒星画像とその他銀河を含んだ背景画像に分けた状態で処理し、レイヤーで重ねる方法もあります。ただ、PI上でArcsinhStretchを使ったために恒星が一部分離できなかったので、今回はこの方法を取ることができませんでした。後のレイヤーでの合成をうまくできるなら、初心者にはこちらの方がやりやすいと思います。

ノイズに関してはNik CollectionのDfine2やDeNoise AIが強力です。それでもこれらツールには限界はあるのと、ときには強力すぎることもあるので注意が必要です。

_60_30__ABE_DBE1_Sam_low

Photoshopに持ってくる前の画像と比べると、銀河の色は出ていますが、どこまで淡いのが出てるかに関しては、Photoshopで処理してもそこまで変わらないのかと思います。背景は銀河の炙り出しとともに荒れてきたのでDeNoiseをかけています。本当は銀河部だけのマスクを作って、銀河だけ炙り出すようなことをやるともう少しましになるのかと思いますが、今回はそこまで時間をかけることができませんでした。


課題

それらのことを含めて、まだできそうな改善の余地をあげておくと
  • DBEでもう少し銀河回りのリングをうまく除去する
  • Pink starの除去
  • 銀河部だけのマスクを使った処理、そのための銀河以外の背景のノイズ処理
  • 最後の微調整に時間をかけること
などかと思います。

結局午後6時くらいまででしょうか、5時間くらいずっとほぼ休憩なく画像処理でした。私自身いつものように紆余曲折しながら長い時間かけましたが、こういったごちゃごちゃした過程を、丁寧に一つ一つ潰しながら、時に後ろに戻って時間をかけてやっていくということを見せたかったのです。

あんとんシュガーさんはすごく熱心なので、多分今回やったこと、見てもらったことを、また自分で繰り返してくれるのかと思います。その場でも話していたのですが、前回9月にきたときにはまだ処理する画像ファイルも無いような状態だったので、すでに今回までに相当大きく進歩しています。春になれば北陸も晴れる日が増えてくるはずなので、撮影もどんどん重ねていくのかと思います。

重要なのはせっかく撮影した画像からいかに情報を引き出してやるか。環境の良いところで長時間撮影したものは処理も楽なのですが、自宅前で撮影したようなものは、画像処理もある程度手間をかけてやらなければなかなか見栄えのするものにならないです。これからも楽しんで画像処理をすすめて頂けたらと思います。



突然の名古屋行き

天リフ中継の次の日、なんと実家の母親が足を2ヶ所も骨折したとの連絡が入り、急遽緊急事態制限下の名古屋に行くことに。母親の世話をしたり、病院に付き添ったり、家の片付けをしたり、結構大変だったのですが、それはそれでなんとかしました。少しだけ時間があり、せっかくなのでSCOPIOに顔を出しました。

夕方16時半頃に店に到着。店長さんと近況を話して、最近のC8での太陽撮影や、先日の天リフの広域電視観望でバーナードループが見えることなど一通り盛り上がります。昨年夏に導入をお手伝いした日本空調さんの様子も聞くことができました。最後に日本空調さんから連絡があったのが「電視観望の最中にASI294MCが突然画面が暗くなった」というので、「SCOPIOさんに相談した方がいい」と答えていたので、その後の様子を聞くことができました。カメラはそのまま交換したとのことで、後で確認したら電視観望の最中にUSBケーブルを何度も抜き差ししていたとのことです。見えなくなったのはそれが原因だったのではということでした。カメラ自体は特に問題なかったそうです。動作中のUSBケーブルの抜き差しは、電源も供給されていることを考えると、確かにあまり良くないかもしれないですね。私も覚えておくことにします。


購入品

この日SCOPIOでいくつか細かいものを購入しました。一つはSVbonyのヘリコイドです。

IMG_1509

今使っているサイトロンのガイド鏡ですが、不安定そうな一本足を取り除いて、出てきたT2ネジにASI290MMを直接取り付けてます。

IMG_9848

でもASI290MMは太陽撮影と兼用なので、いちいち取り外す必要がありちょっと面倒でした。代替機種として福島のスターライトフェスティバルでASI120MM miniを特価で購入しました。miniなので差し込み口の径がアメリカンサイズのアイピースと同じなのですが、T2ネジには直接つけることができません。そこで、T2からアメリカンサイズの変換アダプターのようなものが欲しかったのです。ZWOのヘリコイドがちょうどそのサイズだったのは知っていたのですが、その場ではZWO社のものはなく、代わりにもう少し安いSVbonyのものがあると出してきてくれました。ネジ径に問題もなさそうなことと、更にコンパクトなことと、少しだけ安いので、SVbonyのものにすることに決めました。

IMG_1513

実際にガイド鏡に取り付けてみましたが、上のようにASI120MM miniをうまく組み込むことができました。

カメラがヘリコイド内部の段差に当たってしまって、最後まで押し込めないのは誤算でした。カメラは圧倒的に小さくなって良かったのですが、ヘリコイドの分は当然体積が大きくなるので、そこはマイナス。ヘリコイドでピント調整がしやすくなったのはプラスです。前部の対物レンズでももちろんピント調整できますが、赤いネジを締め込むと少しズレしまうのが不満でした。でもまあ、一度合わせたらほとんどいじることはないので、どちらでもいいと言えばどちらでもいいです。

ASI120MM miniには、2mほどの長さのUSB Type A - USB Type Cケーブルが付属されていて、これまで使っていたUSB3.0のType Bケーブルより細くコンパクトになりました。さらに、もっと短いUSB Type A - USB Type Cケーブルも付属されているので、ASI294MC ProなどのUSB2.0出力があるカメラで撮影する際には、そこからガイドカメラのASI120MM miniに接続できるようになります。そのため長いケーブルが一本丸々省略できるためにこれは大きな利点です。

でもよく考えたら、最近ASI290MMも安いのでそちらを追加した方が良かったかもしれません。いや、太陽用だと290のセンサー面積が小さいのが少し不満なので、グローバルシャッターのASI174MMを買って、290をそのままガイドに使っても良かったかも。いや、ASI294MMだとアップデートで分解能倍くらいになるしいっそのこと...。


あともう一つちょっとした買い物は、サイトロン製の3倍の星ビノです。笠井製の3倍の星座ビノは持っていますが



サイトロン製のものは似て非なるなるもののようです。前回10月にSCOPIOに行った時にその場で直に比べさせてもらいましたが、明らかに周辺の歪み具合が違います。前回はまだ見本があっただけで在庫がなかったので、今回やっと手に入れることができました。値段も1万円台前半なのでおすすめです。

IMG_1518

まあ、夜に見ると笠井のものとの違いがどこまでわかるかは、実際に試してみないとわからないと思いますが、2倍のものはたくさん持っていても3倍のものは一つしかなかったので、ちょうど良かったです。

あとは細かいものだけです。中古のフレキシブルハンドル。ハンドルの持ち手が小さいのが気に入りました。

IMG_1519

Vixenの5mmのジャンクのアイピース。中にカビがあるかもとのことですが、みた限りは大丈夫そうでした。安かったので誰かにあげようと思ってます。

IMG_1520

天文年間。買い忘れてたのでちょうど良かったです。

IMG_1523


やくもふさんと

そんなおり、以前SCOPIOでお会いして、PSTの分解にも参加してくれたやくもふさんが入店してきて、Advance VX用の三脚にサイトロン製のカーボン三脚を実物と合わせていました。合わせてみるとピン位置が合わないので、そこは3Dプリンタで自作するかもとのことです。カーボン三脚実物は軽くて石突きも頑丈そうで、結構良さそうでした。お店にあるのは古いバージョンで、新しいバージョンは足を伸ばしたり短くしたりする時の空気抜けの穴が空いているとか。

やくもふさんが気づいたのですが、お店にGINJIが150mm、250mm、300mmとそろっています。

IMG_1504

わかりにくいかもしれませんが、写真の真ん中に3本並んで写っています。特に30cm、二人とも欲しがってたのですが、重さ約20kgとやはり赤道儀を選びます。タカハシならEM400クラス、VixenならAXDくらいが欲しいとのこと。CelestronでもCGXクラスとのことなので、少し考えてしまいます。ちょうど天リフのリレーでも玄さんが30cmを振り回してたのですが、個人でドーム無し持ち運んで運用するには多分30cmは限界近くの大きさでしょう。C14とかは35.5cmありますが、シュミカセなので短く、重さも20kg程度で同じくらい。EQ6Rなら20kgでギリギリ。まあいつかドームでEQ8とかで30cm以上というのを夢見ることにします。たまにお店に行くと、どんどん夢が膨らんでいきます。怖い怖い。

あともう一つ面白かったのは、15cmのシュミット補正版が2枚入っていてEDという名で売り出していたという珍しい反射型のオレンジ色の鏡筒がありました。メーカー名は聞いたけど忘れてしまいましたが、口径の小さいものも発売されていたそうです。一般的にシュミカセは周辺に行くほどコマ収差が気になるのですが、補正版2枚だと星像がどれくらいになるのか気になります。最近機材が多すぎるので我慢しているのですが、それでもかなり魅力的でした。でもここはぐっと我慢です。今の手持ちの本数から考えると、買っても絶対活用できなさそうです。以前どこかでも書きましたが、一度に操作できるのは(私は)せいぜい2本です。

最後に出てきたのが、Unistellar社のeVcope。お手軽電視観望を実現している新しいタイプの望遠鏡です。実物は初めてみました。思ったより細長いのと、実際に持たせてもらいましたが、見た目より軽くて運搬もそれほど苦ではなさそうです。

IMG_1501

初心者がなかなかパッと変える値段ではないですが、こういったパッケージ物の活路は必ずあるのかと思います。ソフトも独自開発みたいなので、もう少し値段もこなれて一般的になれば一気に広まって、望遠鏡の一ジャンルを絞めるようになるのかもしれません。


いろいろ終えて、やっと富山へ

仕事も休んで(と言っても一部はリモート会議)3日間名古屋に滞在しました。緊急事態宣言の中、結局外食は帰るときに高速手前で入ったすがきやだけでした。あとは全部コンビニかスーパーの弁当など。まあ、贅沢は言ってられません。

名古屋からの途中の道も結構雪に降られ、富山についたらまた2-30cm雪が積もっていました。でも、次の日は朝から夜までものすごい快晴。

IMG_1508

月が夜中ころまで出てましたが、少しだけ撮影しました。あまりうまく行ったかどうか自信がありません。うまく撮影できていたら、また画像処理して記事にします。


天リフさん主催の日本全国天文ファンオンラインリレーが無事に終わりました。私のネタは電視観望でしたが、自分自身もとっても楽しかったですし、他の方の話もとても楽しかったです。

企画、運営から全てやっていただいた天リフ編集長に感謝いたします。


準備

もともと天気がよければ電視観望の中継をやろうと思っていたのですが、そもそも当日の天気が悪くなる予報でした。北陸の冬は基本的にずっと天気が悪いのでしかたないのですが、なんと中継の前日が奇跡的に晴れたので、準備がてら電視観望の動画撮影とスナップショットを撮っておきました。

中継時の動画がしばらく再生可能とのことなので、こちら

Er2XefYUcAAOjUw

を見てもらえればいいと思うのですが、 用意しておいて出し切れなかったものもあるので、少し補足しつつ前日にテストした時の広域電視観望の様子を載せておきます。

IMG_1473


ちなみに、広域電視観望の詳しい機材などについてはこちら



をご覧ください。


冬の広域電視観望

実際に試したのは中継前日の2021年1月15日で、まずは自宅の屋根が入ったところからのM42を導入するところの動画を撮影しました。


電視観望で、しかも自宅からバーナードループが見えるのは、なかなかインパクトがあるのではないかと思いますが、どうだったでしょうか?中継で見せたのはこの動画だけですが、見せようと思って見せ忘れていた静止画があります。エンゼルフィッシュ星雲です。

angelfish

時間の制限もあるので、当日見せる予定ではなかったですが、他にもいくつかスナップショットを撮っています。

California
カリフォルニア星雲


seagull
かもめ星雲


double
二重星団と胎児星雲、ハート星雲


IMG_1477
モンキー星雲とクラゲ星雲

IMG_1476
バラ星雲

などなどです。寒かったので、AZ-GTiを使っての部屋からのリモート導入での撮影です。なので設置後は気楽なものでした。久しぶりの晴れだったので、その後ガチの撮影も考えていたのですが、風速8mの強風で、明日の準備もあるのでこの日はもう諦めました。

多少の光害地でも、実際の観望会でこれに近いものを見せることができるので、この広域電視観望というのはなかなかの威力かと思います。今回は光害防止でQBPと、あと赤ハロを防ぐためにUV/IRカットフィルターを入れています。QBPは900nm以上の赤外を通してしまうことと、CMOSカメラも赤外に感度があるためです。レンズによっては赤外の収差に気を使っていないものも多いので、このようにIRのカットがあるといいと思います。


実際の中継

さて実際のリレー中継ですが、1週間前の日曜にテストで出演者とZoom上で顔合わせと打ち合わせがありました。画像や音声の途切れなどのトラブルもあり、天リフさんの準備は大変だったのではと思います。その後、平日にも中継テストがあったりで、その甲斐もあったのでしょうか、当日は初期トラブル以外は私がマイクミュートで喋っていた事くらいがトラブルで、他はかなり順調だったのではないかと思います。時間ももっとオーバーするかと思っていましたが、結局質疑も入れて一人平均15分くらいだったでしょうか。トータル2時間以内だったので、ものたり感もなく、ちょうど満足するくらいの長さだったかと思います。

今回私が狙ったのは、電視観望の簡単な説明と、SharpCapのポイント、あと一番力を入れたのが広域電視観望です。これを動画でアピールできたのはやはり効果的だったのかと思います。持ち時間は10分(実際にはほとんどの方がオーバーですが)と限られていたので、多少強引な説明になってしまいましたが、電視観望に興味を持っている方にどれくらい見えるのか、電視観望をすでに始めている人にも広域という手もあるということを見せることができたのかなと思います。

自分のビデオを後から見直しましたが、天リフさんの「機材増えましたね」というツッコミを聞き逃してしまったのが失敗でした。電視観望でバーナードループが見えるのは、流石にインパクトがあったのかと思います。その効果でしょうか、あとで広域用のレンズを買ったとのTwitterでの書き込みもありました。この手法も観望会などで広まってくれると嬉しいです。動画の後、エンゼルフィッシュ星雲を見せるのをすっかり忘れていたのは痛かったです。

その場ではコメントを見切れなかったのですが、あとで改めてコメントを見直すと、このブログを見て電視観望を始めたという書き込みもかなりありました。とても嬉しかったです。

他の方のお話もすごく面白かったです。niwaさんが走ってくれました。荻野さんも電視観望の活用を話してくれました。玄さんが30cmを振り回してました。satoru takagiさんの光害地でのラッキーメージでの銀河はすごいです。星見屋さんは腰の痛みを押して出演してくれました。utoさんの東京で5cmとは思えない星像にはビックリです。


更に...

とても楽しかったのと、とても有意義な企画だと思います。またこんなことをやってほしいと思っていたら、次回のアナウンスがすでにされてました。1月30日or31日だそうです。他の方の話もいろいろ聞いてみたいです。私もまた機会があれば、他のネタで出たいと思います。



すごい雪

もう天気があまりに悪くて、全くネタがありません。たまに昼間晴れるときや、たまに雲間から星が見える時もありますが、長くは続かず、撮影も電視観望も厳しいような状況です。それにまして雪が酷すぎます。今日あたりやっと少し溶けてきましたが、庭に望遠鏡を出すのを躊躇してしまうような雪の量でした。先週末はずっと降り続いていました。自宅周りでの積雪は1mを優に超えました。

IMG_1430


日曜、久しぶりに青空を見ました。太陽望遠鏡を出そうとも思いましたが、庭も犬走りも雪で埋まって断念。それよりも車の雪かきの方が優先です。

IMG_1441

IMG_1449


際画像処理

何もネタがないので、昔の画像の再処理をしてみました。約2年前に撮影したIC443くらげ星雲です。自宅庭撮りの一環で、QBPを手に入れて結構すぐのものです。FS-60QとEOS 6Dで、ISO3200で300秒露光、約2時間半の露光時間になります。

これがBeforeで
light_DBE1_PCC_stretched_sat_ps_denose_ps2a

これがAfter

masterLight_cut_ABE_PCC_AS_MS_STF_star_Saturation2_cut


QBPを手に入れて初期の頃の上の画像と、いろいろクセなど分かった上での画像処理を施した下の画像を比較すると、随分変わっていることがわかります。細部が出ているのはもちろん、恒星の色の再現がかなりマシになりました。恒星の肥大も防げています。Hαも赤一辺倒から、青成分、緑成分も入り階調豊かになっています。


相違点

画像処理において前回と違うところがいくつかあります。
  • 同温度のダークフレームのストックがあったので枚数を増やしたこと。
  • バイアスを枚数の多いものに変えたこと。
  • PixInsightでの処理もBPPからWBPPになったこと。
などありますが、ここら辺はあまり影響ないです。大きく違うところの一つは、ストレッチ方法が柔軟になったこと。以前はおそらくArcsinhStretchで恒星が真っ赤になって、STFだけで済ませてたのが、今回は
  • ArcsinhStretchとMaskedStretchを併用したこと、その結果恒星の色がかなり豊かになっています。
多分一番影響が大きかったのがStarNetの存在です。
  • StarNetで背景と恒星部分に分けることで、背景を思う存分いじることができます。
背景の炙り出しに集中できる状態にして、どこまで炙り出せるか限界を知ることができます。いちばんの問題は、どうやって恒星を合わせるか。Photoshopで背景と恒星を合成できますが、やはりどうしても不自然さが残ってしまいます。なので最近は恒星部分をマスクとして保存し、StarNetで分ける前の画像にPhotoshop上で適用しています。それでも星マスクをうまく適用しないと、不自然さが出てしまうので大変さは残ります。Before画像の2年前はマスクを使ったりしていなかったので、背景を炙り出し切ることができていませんでしたし、逆に恒星は肥大化してしまっています。


QBPの色について

恒星に関してですが、QBPの欠点でオレンジの恒星はやはり出にくいのは補正し切れなくて、赤い星のようになってしまっています。これはUV/IRカットフィルターを併用すると解決するかもしれません。もしくはCBPだと星のオレンジ色は出ているので、再度撮影からするときはQBPよりもCBPの方がより自然になるかもしれません。

あと、星雲の色に関しての処理も初期のQBPの時の扱いから大きく変わっています。QBPはその名の通り4つの輝線スペクトルを取り出すようなフィルターのため、カラーバランスがどうしても崩れてしまいます。PCCで恒星の色は合わせますが、そのことが星雲部の色を合わせている保証は何もないはずです。しかも、そもそも恒星の色も限られた波長から、既存のデータベースとできるだけ一致するように合わせたというだけなので、一見合っているように見えても元のスペクトルが全然違い、正しいとは限りません。とりあえずは見た目で合っている恒星の色のバランスは崩さないように、星雲の方の色バランスは結構ずらしています。具体的には
  • トーンカーブで星雲の青と緑の成分を増やすことで、階調よく見えるようにしている。正しい色はわからないので、これは自分の好みに。
と言ったところでしょうか。この方法が正しいかどうかは全くわかりませんが、少なくとも赤一辺倒の、のっぺりした色よりは(見た目だけでも)良くなるのではと思っています。


ノイズ

あと、ノイズに関しはそもそも露光時間がそこまで長いわけではないので、素材としてまだノイジーなのは否めません。
  • 今回DeNoiseを使っているので、ノイズに関してはかなり軽減できています。
それでも拡大すると分かる通り背景のノイズが取り切れてなくて、多少星雲部も不自然なところが残っています。DeNoiseは細かいノイズは得意なのですが、大きなノイズがどうも苦手みたいです。もやもやのカラーノイズのようなものがどうして残ってしまいます。Nik CollectionのDfine2を掛けてからDeNoiseを施すと比較的カラーノイズが出にくくなることもあるのですが、今回は細部が出にくくなってしまったのでDfine2は使ってません。


今後の課題

この背景のモコモコカラーノイズは課題の一つです。露光時間を伸ばすのが一番の解だと思うのですが、露光時間が稼げない時もあり、画像処理でもっとうまくなんとかならないかといつも思っています。

いまだにPixInsightでのノイズ除去や、細部出しの処理を実戦投入できていません。かと言って、使ったことがないわけではなく、毎回いろんな方法を試しています。でも今のところPhotoshopとDeNoiseなどのツールとの組み合わせに結果として勝つことができていないような気がして、結局元に戻ってやり直してしまっています。DeNoiseを使うのは少し悔しい気もするのですが、今のところまだ他の手法を確立し切れていません。




全国天文ファンの皆様

天リフさん主催の
「日本全国天文ファンオンラインリレー」
が2021年1月16日(土)18時より開催されます。
Youtubeでの配信になります。


当日のリンク先はここになります。




tenref


7人が10分ずつ順番に出てきて、天リフ編集長と絡む予定です。

「ほしぞloveログ」も出演します。電視観望について紹介しようと思っています。できれば当日の空から星雲など映し出したいのですが、北陸の冬の天気はなかなか厳しく、今の予報でも当日は雨か雪のようです。その場合は機材の説明とかを考えています。

20210115_tenref



当日のプログラムはまだ変更などあるかもしれませんが、以下のようになっています。

1.niwaさん:全てを晒します。私の「ご近所撮影」ライブ中継!  「たのしい天体観測」https://masahiko.me 2.荻野さん;コロナ禍下で星空を楽しむ方法を探る  「奥三河☆星空の魅力を伝える会」https://hoshi-cafe.wixsite.com/sommelier 3.玄さん:わが巨筒 腰を大事に 振り回す 〜30cmF4ニュートン運用事例  「玄の館 ブログの部屋」https://genyakata.blog.fc2.com 4.satoru takagiさん:超光害地での近赤外による銀河撮影とトライバーティノフマスク  https://github.com/cytan299/tribahtinov/blob/master/translations/README_JA.md 5.南口さん:アナログレジェンド機材を最新のデジタルで楽しむ!(MS-3 + StarSenseExplorer)」  「星見屋.comhttps://hoshimiya.com 6.samさん:光害地でも星雲が見える。豪雪の富山から電視観望  「ほしぞloveログ」http://hoshizolove.blog.jp 7.utoさん:東京の窓から 5cm 反射望遠鏡で天体を観察する  「light_bucket_18のblog」http://uto18.blog.jp

この間の日曜に出演者で打ち合わせをしましたが、かなり楽しくなりそうです。niwaさんは走って中継するみたいです。utoさんも星空を中継するみたいです。天リフ編集長のツッコミも楽しみです。

星が好きな方はもちろん、星を最近始めた初心者、星に興味があるけど敷居が高そうでとかいう方も、是非ともご参加ください。初心者から、マニアまで幅広い話が展開すると思います。

たくさんの方のご参加お待ちしています。

皆様、新年明けましておめでとうございます。ほしぞloveログのSamです。今年も頑張って星活動を楽しみたいと思います。

さて、新年初記事になりますが、内容は年末の太陽黒点のことです。


12月後半の大黒点

2020年12月後半、また大きな黒点が出ているようです。21日の週の初めくらいだったでしょうか、黒点が出てきたという情報が聞こえてきましたが、仕事もありますし、相変わらず北陸の天気は全然だめです。

それでも休みの12月27日の日曜日、ほんの少しだけ太陽が見えました。と言っても薄ーい雲がほぼ全面にあるような状態だったので、いずれも薄雲越しです。機材はまだテスト段階といっていい口径20cmのC8にPSTを取り付けた状態での撮影となります。

ほんの30分くらいでしたが、なんとか撮影だけはできました。シンチレーションは良くもなく悪くもなくでしょうか。少なくとも前回の最悪の時よりは遥かにマシでした。撮影できた時間は30分くらい、その後は雲が厚くなり撮影も諦めました。


結果

画像処理はAutoStakkert!3とImPPGとPhotoshopとSharpen。とりあえず結果だけ示します。どの画像も少しトリミングしています。

_12_58_34_lapl4_ap2556_IP_DBE_cut

_12_59_24_lapl4_ap2549_IP_ABE_cut

13_01_41_lapl4_ap2492_IP_cut

13_04_16_lapl4_ap2361_IP_cut
  • 撮影日時: 2020/12/27 12:58から13時4分
  • 撮影場所: 富山県富山市自宅
  • 鏡筒: Celestron C8、口径203mm、焦点距離2032mm、F10
  • エタロン: Coronado P.S.T.
  • 赤道儀: Celestron CGEM II
  • カメラ: ZWO ASI290MM
  • 撮影ソフト: SharpCap 3.3beta (64bit)
  • 撮影条件: ser形式でgain 150-300, 1.25ms x 2000フレーム中上位30-50%を使用
  • 画像処理: AS3にてスタック、ImPPGで細部出し、PhotoshopCCとShapen AIで後処理

考察

解像度はさずがにシンチレーションが酷かった前回より普通に出ています。撮影時にもわかるくらいだったので、ある意味当然の違いかと思います。口径20cmのC8の性能が効いてきていると言ってもいいくらいにはなっているのかと思います。

ただいくつか問題も露呈してきました。
  • まずはセンサー面に細かいゴミがあったこと。細部を出そうとするとそのゴミが目立ちます。今回は画像処理でごまかしてしまいましたが、これは邪道です。センサーの掃除を相当気合を入れてやる必要がありそうです。もしくはフラット補正、しかもリアルタイムの補正が役に立つのでしょうか?
  • あと、プロミネンス を見てもわかるのですが、いまいち細部が出切っていません。やはりシンチレーションがそこまでいいわけではなかったというのはここからの判断です。
  • 一番の疑問は、画像処理においてここまで細部を出していいものなのか?Sharpenの威力は相当なものです。炙り出していくと擬線のようなものも出てくるのかと思います。あまりにおかしくなるような設定は避けているつもりですが、どこまで出すのが正しいのか?まだ私には判断できていません。
  • あと、周辺部改善のために前回の撮影からERFを外してHαフィルターに交換したのですが、周辺部がよくなかったかどうかの判断はまだつきません。これはもう少し時間をかけて直接比較したいです。今回は晴れている時間も限られていたので、結論は出せずじまいでした。


まとめと今後

撮影日は日曜は実は天気予報は悪くて期待してなかったのですがなんとか撮影できました。さらに月曜と火曜は天気予報はそこそこ晴れだったので期待していました。でも実際には晴れることはほとんどなく、その後の年末年明け以降もしばらく天気が悪そうなので、一旦ここで記事にしてしまいました。

せっかく解像度が出るようになってきたので、もう少し時間をかけていろいろ試したいのに、天気がどうしようもないです。晴れてくれー!

このページのトップヘ
