もう十日ほど前のことになりますが、とても透明度のいい日がありました。大雨の後でした。撮影だけして処理する時間が取れなかったのですが、やっと記事にまですることができました。


自宅での天の川撮影

梅雨時なのであまりはっきり晴れることはないのですが、夜に自宅の外に出てみると天頂部だけぽかっと穴が開いたように晴れていて、周りが雲に覆われて街の光が遮られているせいか、そこだけ物凄い数の星が見えました。 昼間、庭から立山がきれいに見えていたので、相当透明度がいいのかと思いました。ものの5分もするとその天頂部も雲に覆われてしまい、カメラに収めることはできなかったのですが、その後しばらくして、夜中近くにまた外に出ると、結構晴れていてしかも天の川も見えています。自宅から天の川が見えるのは珍しいので、何枚か南方向を写してみました。その中の一枚です。

「透明度のいい日の自宅からの天の川」
IMG_5946_2
  • 撮影日: 2020年6月16日23時36分
  • 撮影場所: 富山県富山市自宅
  • カメラ:  Canon EOS 6D (HKIR改造)
  • レンズ: Samyang 14mm F2.8
  • 撮影: ISO1600, 露光時間20秒
  • 画像処理: Photoshop CC
雲が残っていたので、少し硬めにあまり色を出さずに仕上げてみました。透明度がいいと自宅からでもこれくらい撮ることができます。次の日は朝から仕事なので、これくらいで無理をせずにこの日は寝てしまいました。


ホタルと天の川、再び

次の日もう一枚。昨日より少し透明度は落ちていましたが、まだいつもよりはマシそうだったので、少し早い時間に前回ホタルを撮影した場所まで行き、再び天の川と合わせて撮影してみました。時期的にはホタルは多分ギリギリでしょう。

前回から1週間ほど過ぎているため、やはりホタルの数はだいぶ減っていましたが、それでも前より少しだけ早い時間だったせいかまだ少し飛んでいます。天の川はというと、時間が早くて低いにもかかわらず、モニターでも少し見えるくらいだったので、前回よりは透明度は良かったのかと思います。

integration_RGB_STR4
  • 富山県射水市, 2020年6月17日21時9分から21時11分
  • Canon EOS 60D(ISO3200), 露出20秒
  • Samyang 14mm F2.8
  • ホタル: 露出20秒 x 6枚をPixInsightで比較明合成
  • 星: 6枚をPixInsightとPhotoshopで処理

今回も20秒露光ですが、使ったのは6枚だけで、その6枚でホタルを比較明合成、天の川を同じ6枚でスタックしてみました。天の川は前回より少しマシになっていますが、やはり梅雨時で雲が残っていてスタックで流れてしまっています。


梅雨

梅雨時なのでなかなか晴れませんが、また雨の後には今回のように透明度のいいチャンスがあるかもしれません。

これまでいくつか撮影したものも溜まっています。せっかくの梅雨時なので時間を見つけて、随時処理して記事にしていきたいと思います。



星を始めたのが2016年5月、それ以降日本で日食が見られたのが2019年の1月6日と12月26日と先日の2020年6月21日の3回。2019年は両方とも冬なので日本海側の富山ではほとんど見られず。というわけで、今回の日食は実は星を始めてから初めての日食になります。

最近忙しくて、最低限の時限ネタの撮影だけはしているのですが、画像処理をしている時間が取れません。当然ブログも進まないです。溜まる一方なので、まずは新しいものからというので日食だけ処理します。


日食撮影の準備

日食当日、朝から晴れていますが、日食時の天気予報は微妙。SCWで見ても富山が晴れと曇りの境界となっています。撮影場所をどうするか迷っていましたが、前日のテストで夕方近くになると太陽の位置が電線が引っかかることが判明。そのため、見晴らしのいい近くの神通川の堤防下の河原に決めました。

朝から準備を始めますが、こんな時に限って庭の木を切るのを頼まれたり結構時間ギリギリです。以前、富山のIさんに雑誌を譲ってもらった時にいただいた太陽用のフィルムを鏡筒とカメラレンズに取り付けます。河原への移動は5分もかからないのですが、16時には日食が始まるとして15時には着いていないと機材を出す時間も無くなってしまいます。結局自宅を出たのが14時半頃。結構ギリギリです。

今回は3台体制での撮影になりました。
  • EOS 6DとSamyang 14mmレンズで広角、三脚に乗せての固定撮影
  • FS-60CBにASI178MCで日食の形、AZ-GTiの経緯だモードで追尾
  • PSTと1000mmの屈折でHα、CGEM IIで追尾
です。

IMG_0238

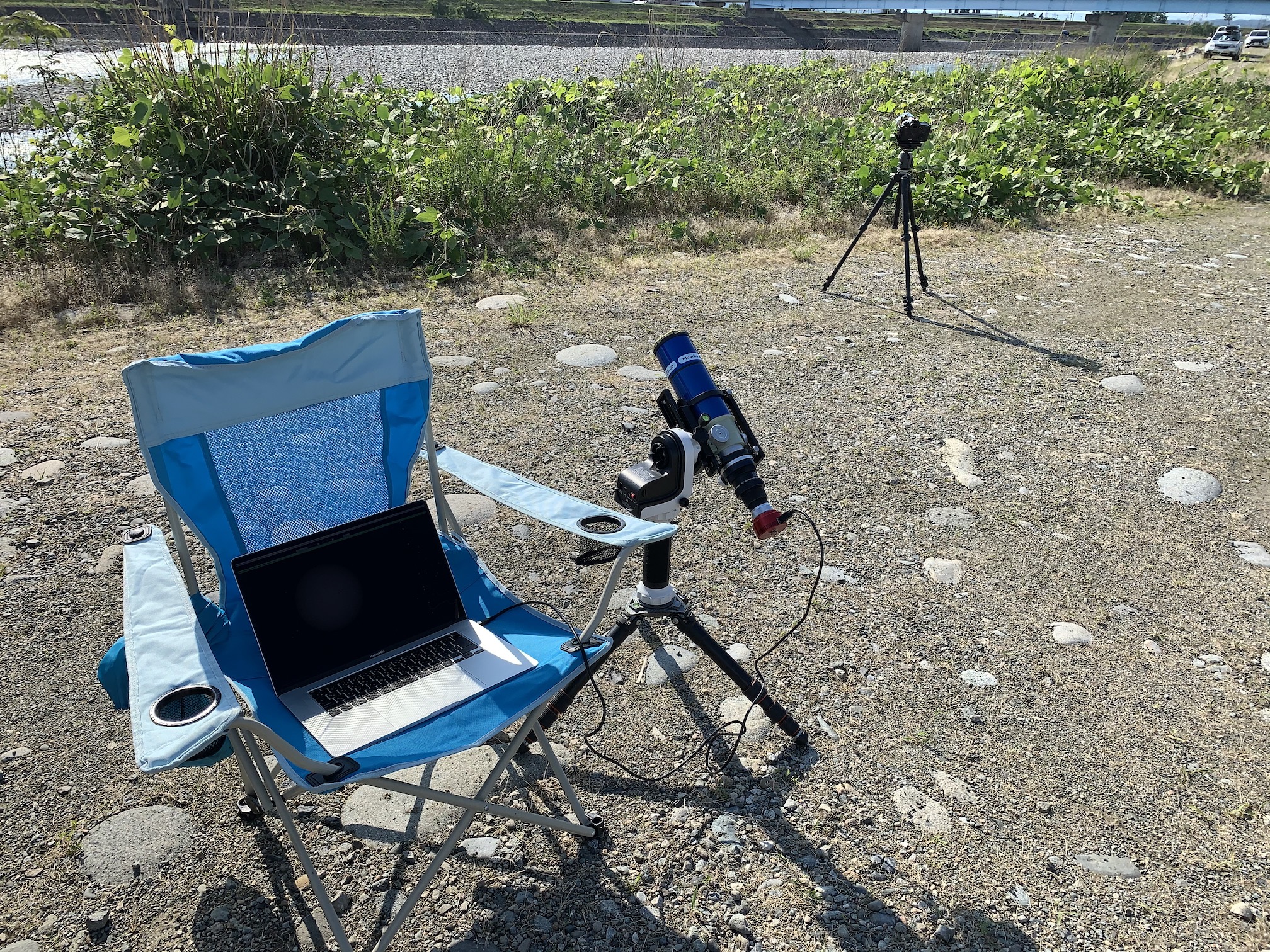

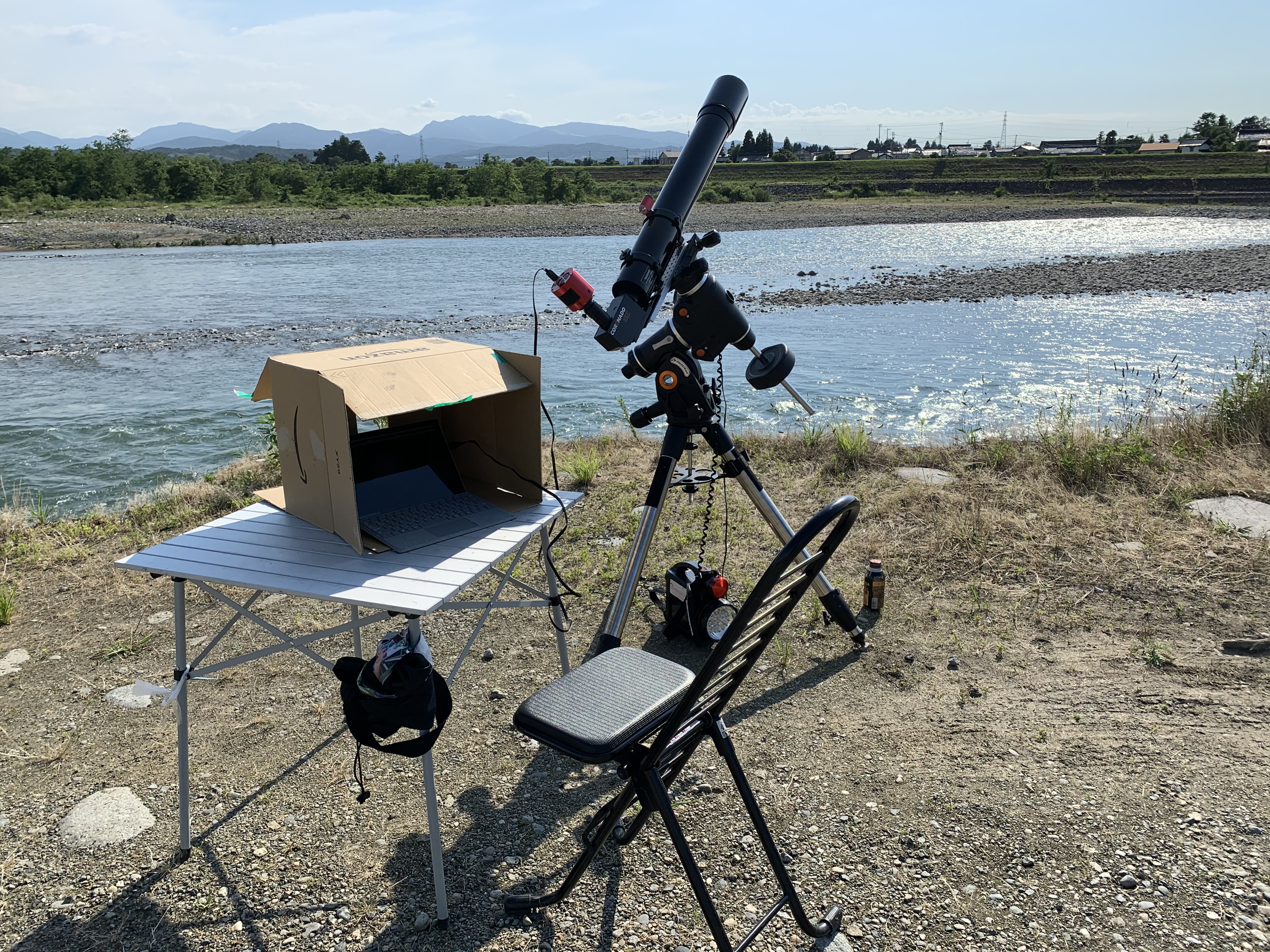

向こうに見えるのが6D、手前がFS-60CBです。

IMG_0240
さらにHα撮影用にPSTです。

実際の準備はドタバタ状態でした。まず、6Dにつけたレンズが14mmでしたが、もう少し焦点距離の長いものでも良かったかもしれません。横向きで撮影して、日食開始から終了まで縦の半分くらいを占めました。なので倍の焦点距離にして縦向きで撮影するくらいでちょうど良かったくらいでした。でも時間に余裕がなくて画角も結構適当に決めたので、放っておけるこれくらいの画角でも良かったかもしれません。

AZ-GTiは経緯台モードでガイド無し、CGEM IIも以前FireCaptureでガイドを試したですが、今回はその余裕もなくガイド無しです。極軸合わせもできていないので、AG-GTiもCGEM IIも数分もすれば太陽の位置がずれていきます。仕方ないので、手動ガイド状態でずれたら合わせるということを2時間半くらい繰り返していました。

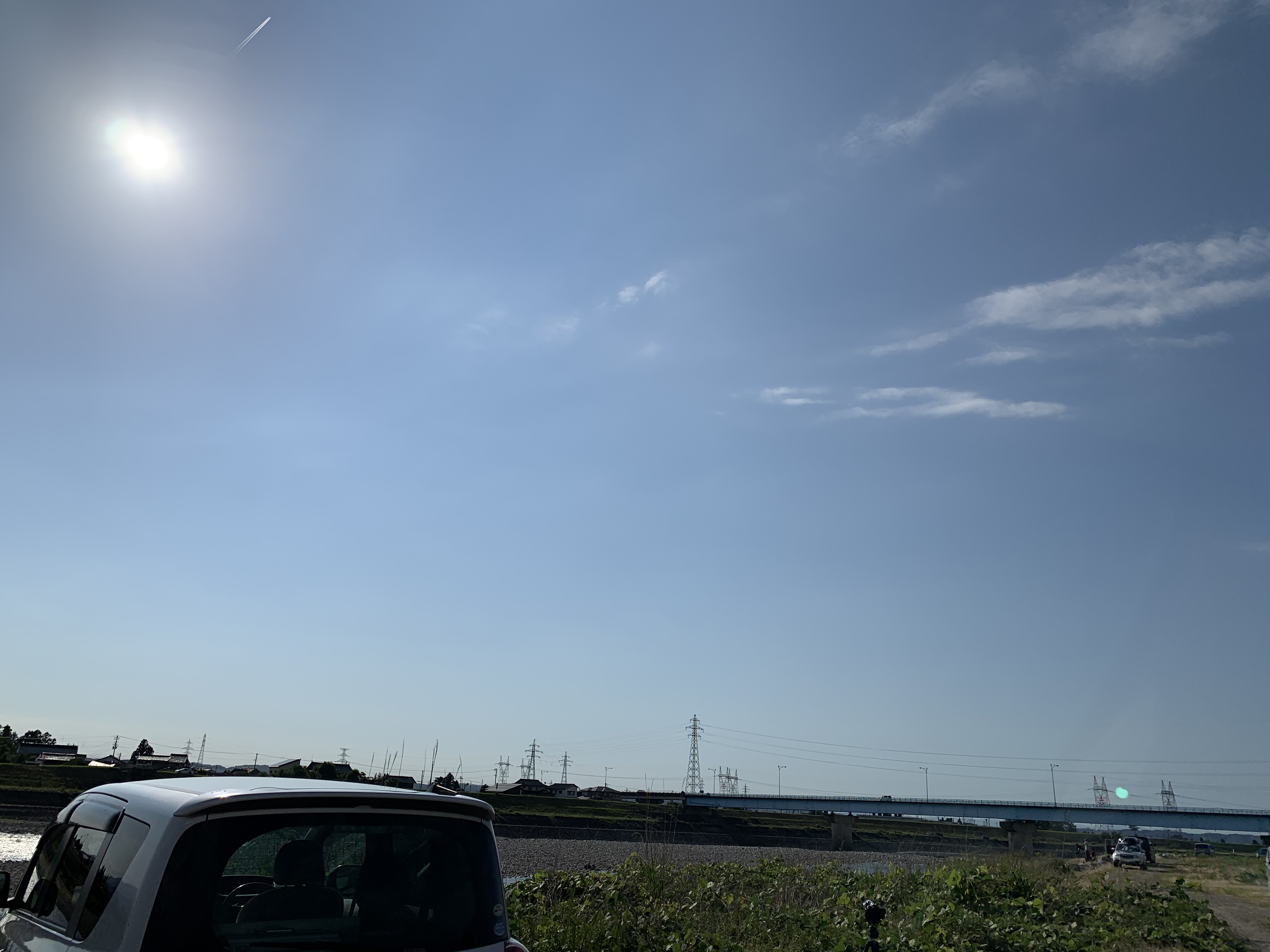

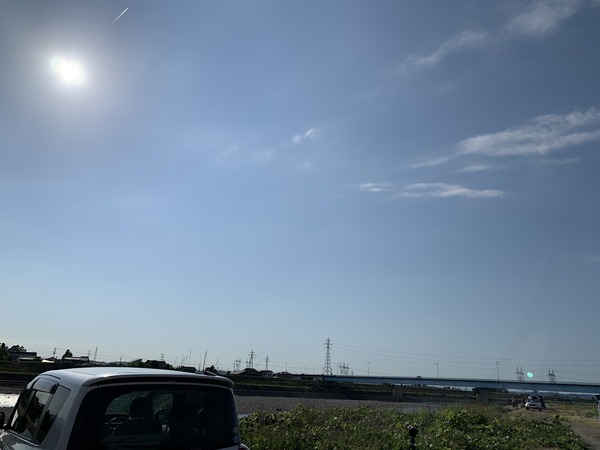

天気はというと、最大食くらいまでの前半は快晴に近かったのですが、

IMG_0246

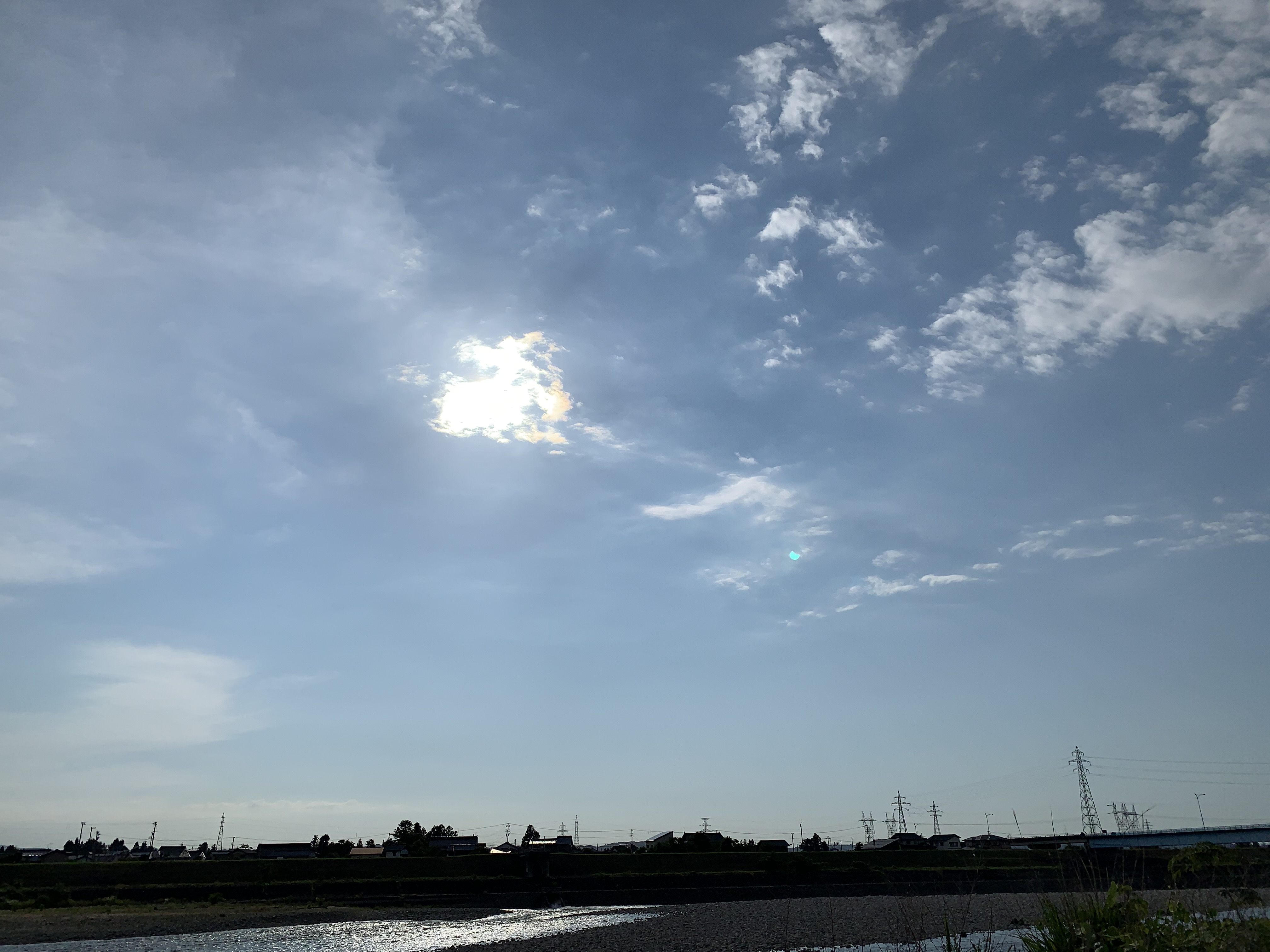

徐々に雲が出てきて、

IMG_0247

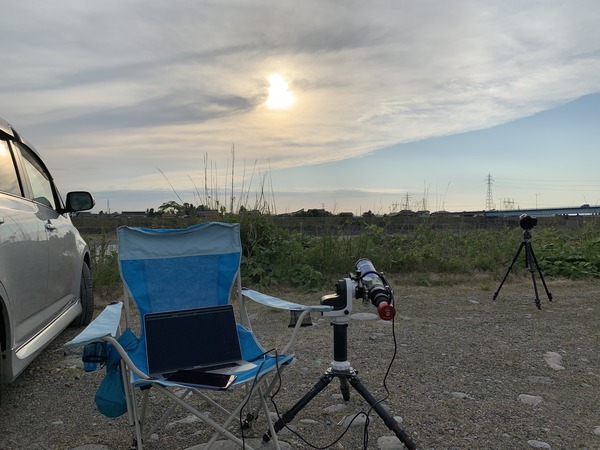

食の終わりの頃にはかなり厚い雲に覆われました。

IMG_0265

それでも雲に隠れながらも時々は撮影できるくらい見える時もあり、結局最後食の終わりまでなんとか太陽を見続けることができました。


広角での撮影

EOS 6Dで1分おきに149枚撮影してgifアニメにしたものです。

Blink

5分おきに比較明合成してみました。

integration_Preview01

反省点としては、同じ画角で太陽フィルムなしのものを撮影しておけば景色と合成できたので良かったかもしれません。今回は時間がなくてフィルムをレンズに直接貼ってしまったのですが、やはり簡単に取り外せるように別途穴あきのフードとかを用いてそこにフィルムを貼ったら良かったかと思いました。


食の様子

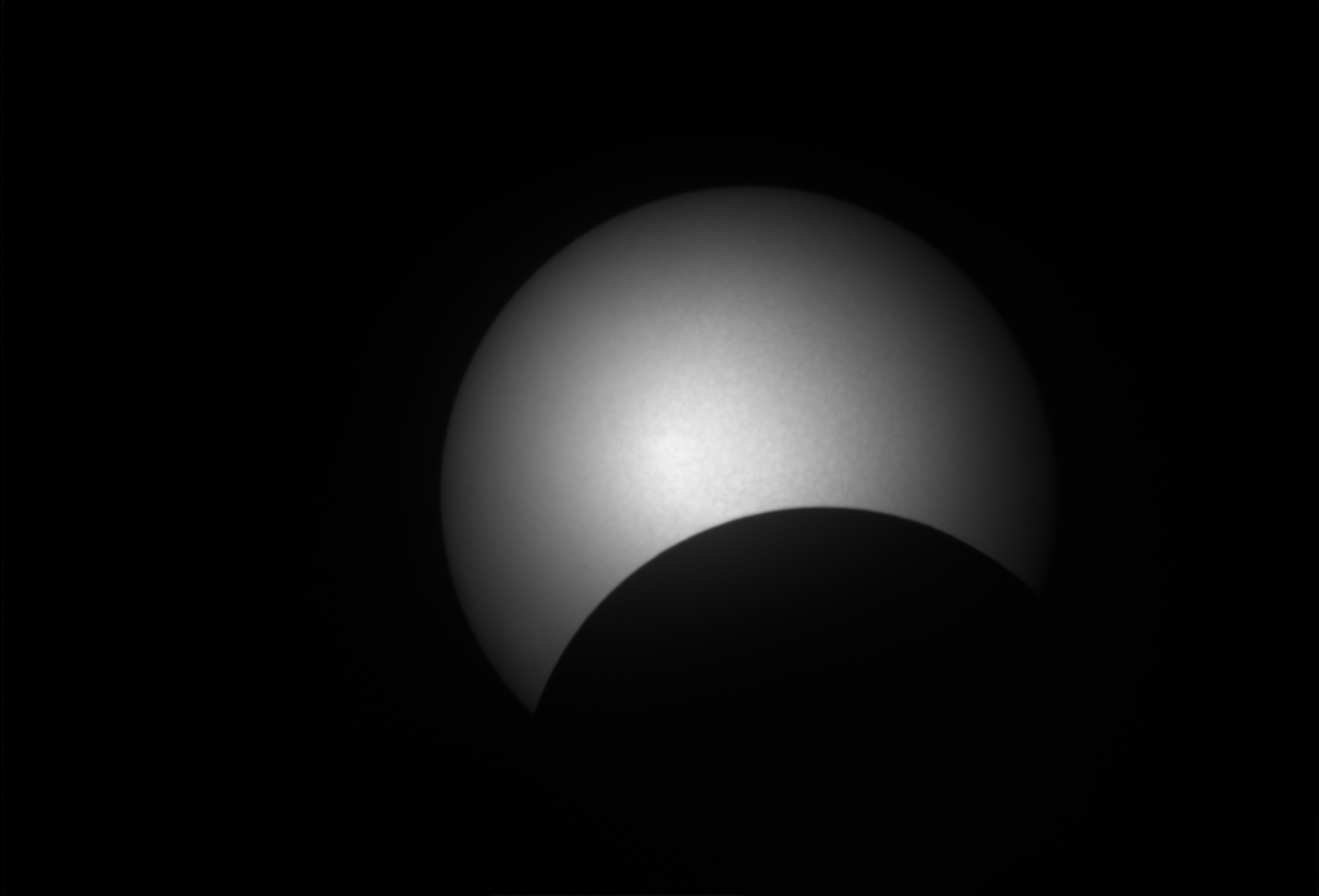

FS-60CBでもう少し見てみます。実際には167枚撮影していて食の様子をアニメにしようと思っていたのですが、途中雲にやられて位置合わせが難しかったので、今回は諦めて15分おきの9枚だけを取り出して一枚の画像にしました。

comp

あまり目立たないように明るくしてますが、カメラのセンサーが少し汚れていて、少しシミができてしまいました。やはり時間に余裕を持って準備したかったです。

PSTで日食時のHα画像を撮影

太陽の全体像を写したかったので、センサー面の大きいASI294MC Proを使いました。ただしPSTのBFが5mmと小さく画角がここで制限されるので、ある程度太陽を画角の真ん中にキープしておく必要があります。前述したように時間的に余裕もなくガイドもできなかったので、手動で真ん中のあたりにキープしているに過ぎません。この状態で、1分ごとに100フレームし、合計118ショットを撮影しました。ところが前半モノクロの8ビットで撮影してしまい、どうもゲインが高すぎたようでうまく光球面が出ませんでした。最大食の少し前にこのことに気づき、RAW16にしRのみをGとBに比べて大きくしましたが、前半はほとんど使い物にならなかったです。後半も雲にやられてアニメ化するにも厳しかったので、最大食の一枚だけを処理しました。

17_02_16_lapl2_ap547_R_IP


なんと前日クマがこの場所で駆除されていた!

準備中も撮影中も、結構何人かのお客さんがきてくれました。でもみんな鮎釣りの人です。「こんにちは」と声をかけるとみんな「何か見てるのですか?」と物珍しいのか、興味津々のようです。「今日日食ですよ」というと、ニュースとかで聞いていた人がほとんどで、「え、太陽見えなくなるのですか?」とか聞いてくれます。「もう欠けてますよ」といって、太陽グラスで見てもらうと皆さん結構喜んでくれます。

もう終わりがけの頃、鮎の様子を見にきていたご夫婦が話しかけてきてくれました。なんでも前日にすぐ見えるところでクマが駆除されたとのことです。この奥様が発見者とのことで、駆除されたのが子グマだったのでまだ親グマがいる可能性があるので、注意して声をかけているとか。撮影始めの頃にはたくさんいた鮎釣りの方たちも、終わりの頃にはすっかりいなくなって、最後はほぼ自分一人でした。さすがに怖くなって、もう食も終わっていたので、すぐに後片付けをして自宅に戻りました。

以前金環日食とかの時は子供と観察したりしてましたが、実際には撮影なども含めた日食は初めての体験といっていいかと思います。やっぱり準備不足のこともありドタバタしましたが、全国的に見たら富山はかなり天気に恵まれていたようで、結構満足できました。画像処理が遅くなってしまったのですが、いつかまたチャンスがあったらもう少し戦略を練ってみたいと思います。

でも次回の日本での日食は10年後。その時はどんな状態になっているのか?機材も進化しているでしょう。もしかしたらもう興味が他にいってるかもしれません。10年後なんてわかんないですよね。



PST分解中継の関連で、Niwaさんがエタロンのことについて記述してくれていました。



なんかよくわからないけど、エタロン祭りです。今日は昔「P.S.T. (その5): のエタロンの考察」で説明したエタロンでの光の折り返し回数について、式で書いてみます。

太陽望遠鏡で使われているエタロンの特性は、(光の位相を考えない)限定された状況下なら簡単な四則計算で求めることができます。エタロンのモデルとして、2枚の鏡が距離を置いて向かい合わせに平行に置かれている状況を考えます。光の振幅を\(E\)と書きます。
etalon
上記図のように、エタロン周りの光を定義します。\(E\)は光の振幅なので、2乗したものが光の強度になります。\(E_\mathrm{in}^2\)がエタロンに入ってくる太陽光の強度を表し、\(E_\mathrm{a}^2\)はエタロン内部の光の強さ、\(E_\mathrm{out}^2\)が接眼部に出てくる光の強さになります。
\[\begin{eqnarray}E_\mathrm{a}  &=&  t_1 E_\mathrm{in} + r_1 E_\mathrm{d}\\ E_\mathrm{b}  &=& E_\mathrm{a} \\ E_\mathrm{c}  &=& r_2 E_\mathrm{b} \\ E_\mathrm{d}  &=& E_\mathrm{c} \end{eqnarray}\]\[\begin{eqnarray}E_\mathrm{ref}  &=& t_1 E_\mathrm{d} + r_1 E_\mathrm{in} \\ E_\mathrm{out}  &=& t_2 E_\mathrm{b} \end{eqnarray}\]これを解くと、
\[\begin{eqnarray} E_\mathrm{a} = E_\mathrm{b}  &=& \frac{t_1}{1 - r_1 r_2} E_\mathrm{in}\\ E_\mathrm{d} = E_\mathrm{c}  &=& \frac{t_1 r_2}{1 - r_1 r_2} E_\mathrm{in}\\ E_\mathrm{out} &=& \frac{t_1 t_2}{1 - r_1 r_2} E_\mathrm{in} \end{eqnarray}\]となります。

この式は光の位相を考えない簡略化された式ですが、ここからでもいろいろなことがわかります。簡単にするためにさらに、\[r_1 = r_2 = r\]\[t_1 = t_2 = t\]としてしまいましょう。2枚の鏡を同じものを使うということです。この場合式はもっと簡単になって、\[E_\mathrm{a} = E_\mathrm{b}  = \frac{1}{t} E_\mathrm{in} \]\[E_\mathrm{out} = E_\mathrm{in} \] となります。理由は鏡の反射率と透過率には
\[r^2 + t^2 = 1 \] という関係があるからです。(ここでは鏡には反射と透過以外にロスはないと仮定しています。)

この式の物理的な意味は、2枚の同じ特性の鏡を平行に置いた場合
  • 入ってきた光は全て通り抜ける
  • \(t<<1\)なので鏡の間の光の振幅は\(1/t\)倍に、強度は\(1/t^2 = 1/T\) (\(T=t^2\): 光の強度透過率)になる
という2つのことが言えます。さらに、近似的にはこの強度の増加比がエタロン内部での光の折り返し回数そのものです。
  • 例えば、光(の強度)を90%反射し10%透過する鏡を使うと、1/T=10となるので、10回光が折り返すエタロンとなります。
  • 例えば、光(の強度)を99%反射し1%透過する鏡を使うと、1/T=100となるので、100回光が折り返すエタロンとなります。
さて、これだけではどれだけの波長幅を通すとかまでは求められません。これを求めるには光の位相をきちんと考えて識を解かなければいけません。ちょっと面倒になるので、これはまた今度にしたいと思います。


事の発端は先日の太陽黒点の記事で、RAINYさんが木曜日にコメントをくれたことです。なんでもP.S.T.をジャンクで手に入れたけど、どこのネジも固すぎて何も分解できないとのことです。ちょうど私も2台目のジャンクP.S.T.を手に入れていたのですが、ほったらかしでまだ何もしていないので、いい機会かと思い分解の過程をZoomで中継しようということになりました。

しばらくメールでやりとりして、時期は早いほうがいいかなと週末に決定。RAINYさんが日曜は忙しいとのことなので、明日の土曜日の午前にしましょうと決まったのが、金曜日の夕方です。

この時点で、分解中継を公開にするかどうかまだ迷っていました。というのも、そもそもPSTの分解なんてマニアックなこと、何人の人が興味を持つのか?でもまあ、中には見てみたい人もいるかもと思い金曜の夕方にTwitterでアナウンスしたので、またしても直前アナウンスになってしまいました。太陽望遠鏡の場合、改造には危険を伴うのでいつもようなオープンで参加してもらうのではなく、Twitterのダイレクトメールで参加表明してくれた方だけにアドレスをお知らせしました。

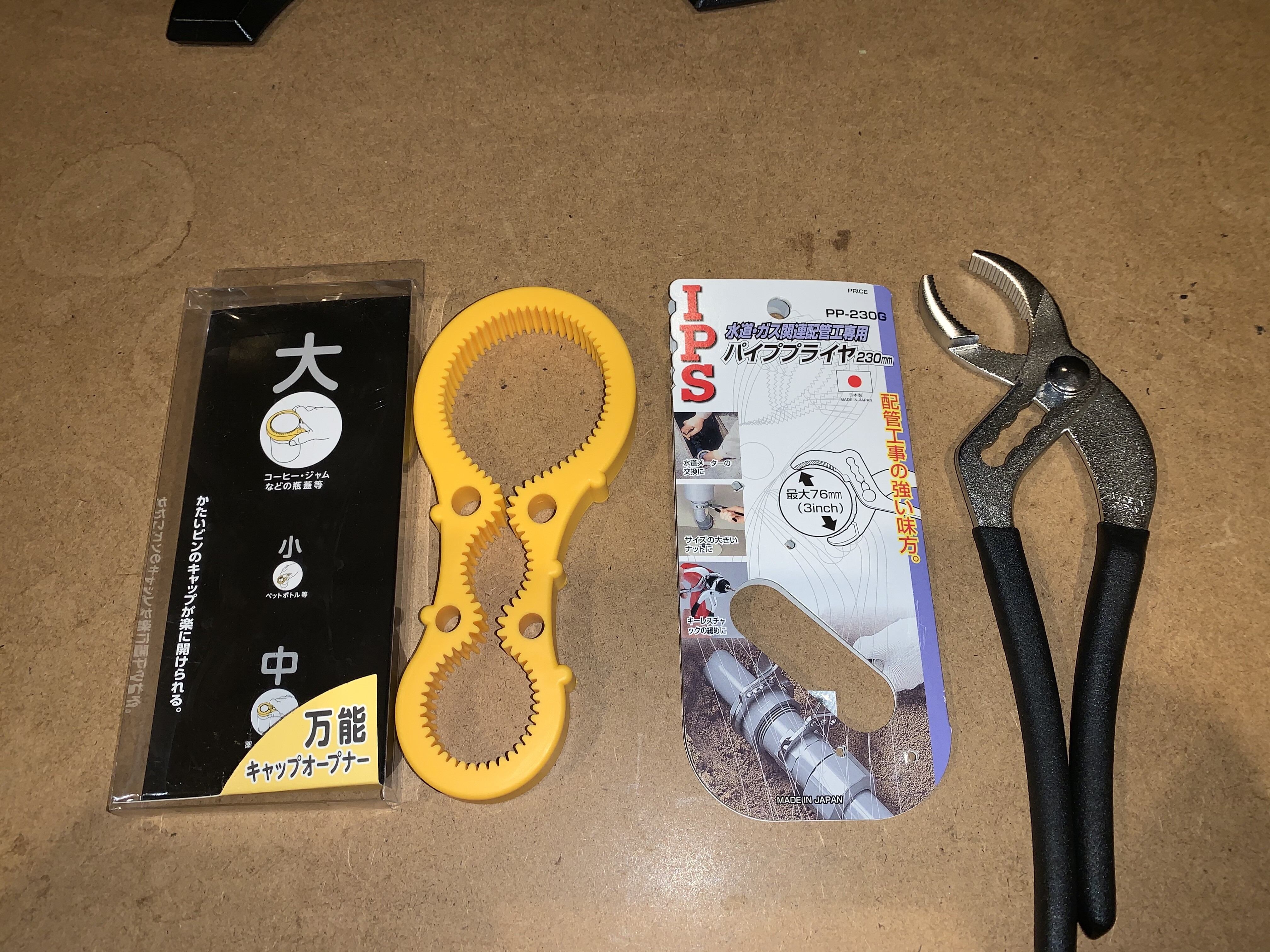

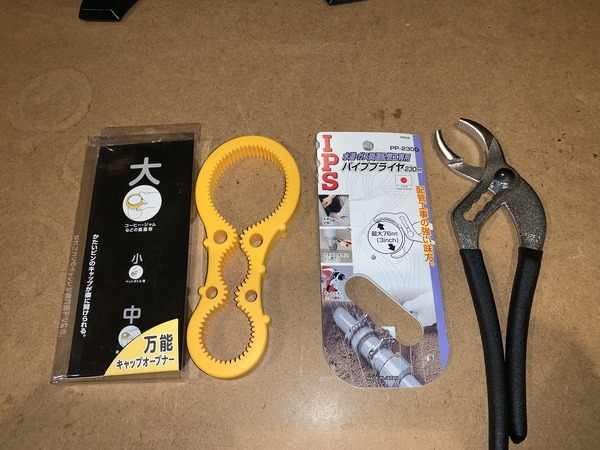

それでもだんだん大袈裟な話になってきたので、決定した金曜夕方らか準備に取り掛かります。必要な道具は円筒部分を挟んで回せる工具。パイププライヤーと言うらしいのですが、なぜか自宅にあるはずのが見つかりません。仕方ないので急遽近所のホームセンターでとにかく買いに行くことにしました。田舎でお店が20時には閉まってしまうので、夕食前に行くことに。

ホームセンターでは通常のものより大きく開くタイプのプライヤーを見つけました。普通は直径40mmくらいまでのものが多いのですが、今回70mmくらいまで開くのがあったので、PSTの鏡筒部分や太いエタロン部分でも大丈夫そうです。もう一つキッチン用のキャップオープナーを買ったのですが、結局こちらはなんの役にも立ちませんでした。

IMG_0219

さて、こんなマニアックなテーマなのに、金曜のうちになんと4人もの奇特な方が参加表明してくれました。RAINYさんも他の人を個別に誘っている可能性もありますが、少なくとも私とRAINYさんも入れると6人にはなります。

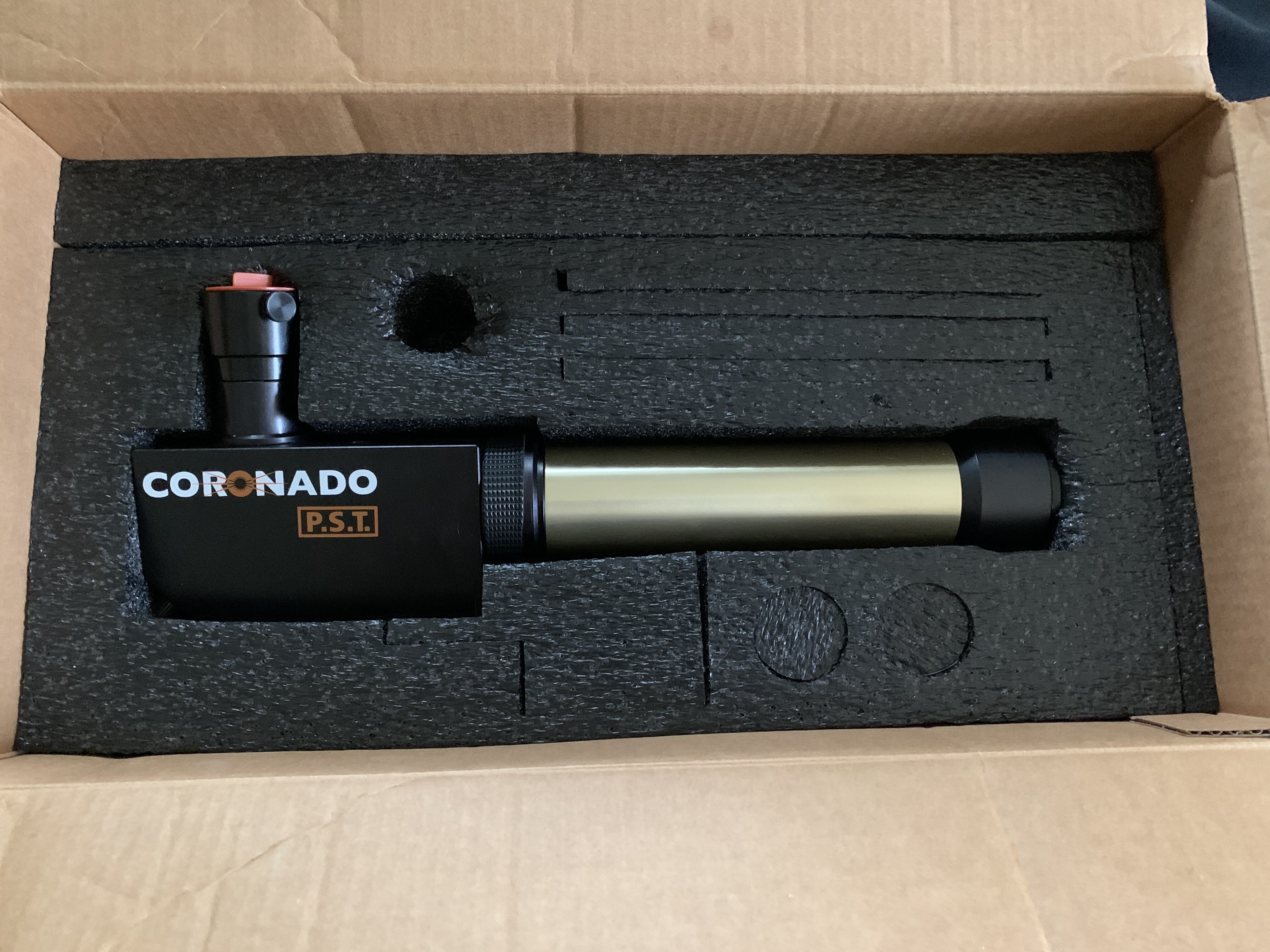

PST自身は箱にものがきちんと入っていることだけ確認しました。以前到着した時に一度開けてはいますが、まだ太陽を見てもいないので、そもそも稼働するかどうかもわかりません。実際に分解できるかどうかは、臨場感を味わってもらうために、次の日の本番まで何も触らないでおきます。


IMG_0214
まだ箱に入りっぱなしの2台目のPST。

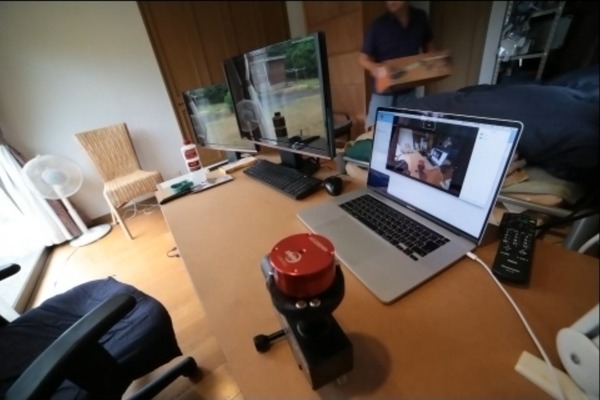

朝も休みの日にしては少し早めに起きて、中継用のカメラの準備をしました。今回は手元をできるだけ広角で綺麗に映そうと、webカメラがわりにEOS 6DにCanon USが開発したWebcam Utilityを使うことにしました。実はこれ6D Mark IIは対応していますが、6Dは正式には対応していません。でも実際には対応外でも使えることをこの前テストしています。ただ、今のところWindowsでしか動かないので、別途Surfaceマシンを撮影用に使うことにしました。録画もこのSurfaceですることにします。他の操作は別途Macでやることにしました。

01_prep
朝の準備の様子。

困ったのは音声です。やはりマイクとスピーカーはMacの方が良いようです。Surfaceではハウリングが起こりやすく、どのマイクをオン、どのスピーカーをオフとか制限が厳しかったのです。記録テストをしましたが、画像は記録しているPCが映しているもの、音声は他に接続されたPCからのものも全て録音することがわかったので、基本マイクとスピーカーはMacのものを使うことにしました。

準備が完了したのが開始時間10時の5分前くらい。最後にコーヒーを用意して、10時ちょうどくらいにPCの前に行くと、Niwaさんがすでに入ってくれていました。程なくして、シベットさん、RAINYさんも入って、Zoom中継の始まりです。と言っても、工具を忘れていたりで段取りが悪くて私の方がドタバタしてしまい、実際の開始は少し遅れてしまいました。メンバだーけ言うと、途中からやくもふさんが遅れて入ってきてくれて、さらにRAINYさん経由でMさんが入ってきてくれました。RAINYさんが他にも何人か声をかけてくれていたようですが、おそらくみなさん忙しいとのこと。かく言うMさんも仕事中とのことでした。あと、開始してからDMを届けてくれた方がいて、私が分解に夢中で気付けなくて参加できなかったので本当に申し訳なかったです。

さて実際の分解ですが、今回RAINYさんの1台に加えて、シベットさんもジャンクPSTを1台手に入れていて、あとは私が2台と、合計4台です。私の最初の1台はすでに分解したことがあるものなので、すぐに外せますし、外して構造を見ることもできます。一旦この1台目をある程度分解して解説します。

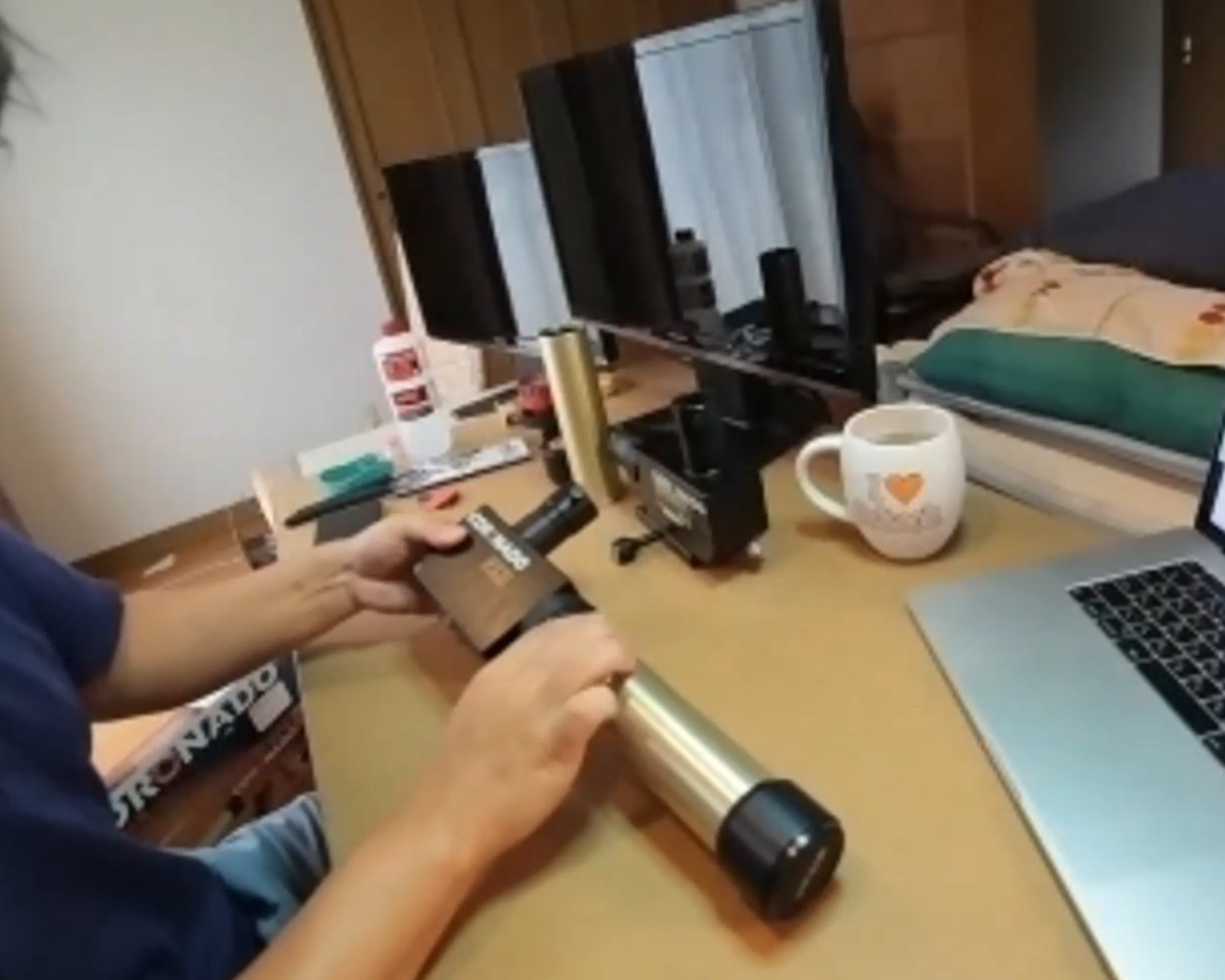

その後、他の3台の分解の挑戦です。まずは接眼部から。接眼部は2つ円筒がくっついています。RAINYさんは全然外せなかったとのこと、シベットさんは先のものだけは外せたようですが、もう一つ本体に付いている方は回そうとしても滑ってしまいどうしても外せなかったとのことです。私はと言うと、とりあえず手でひねってみたら先っぽの方は一つ外れました。

PST2

eyepiece2

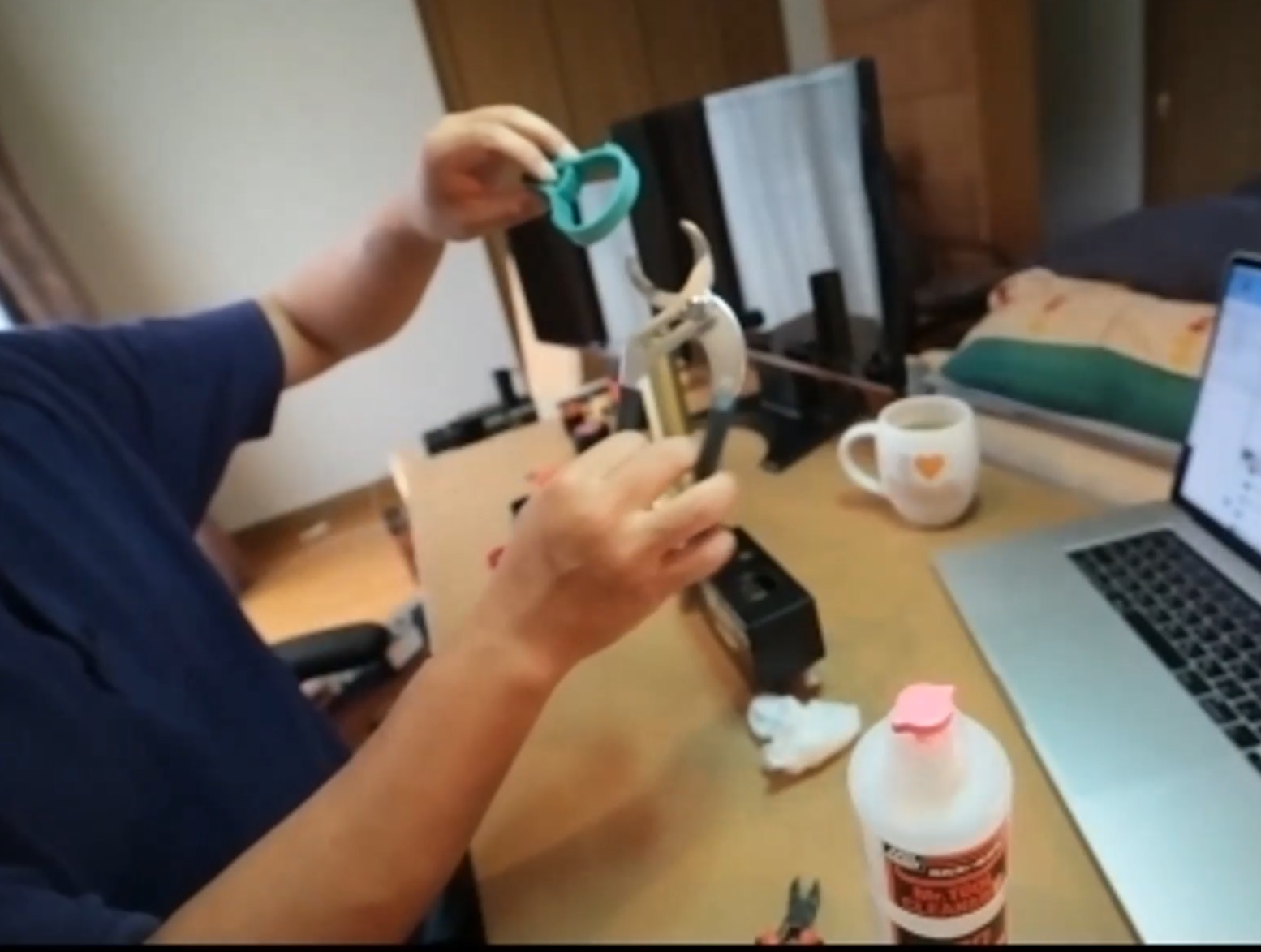

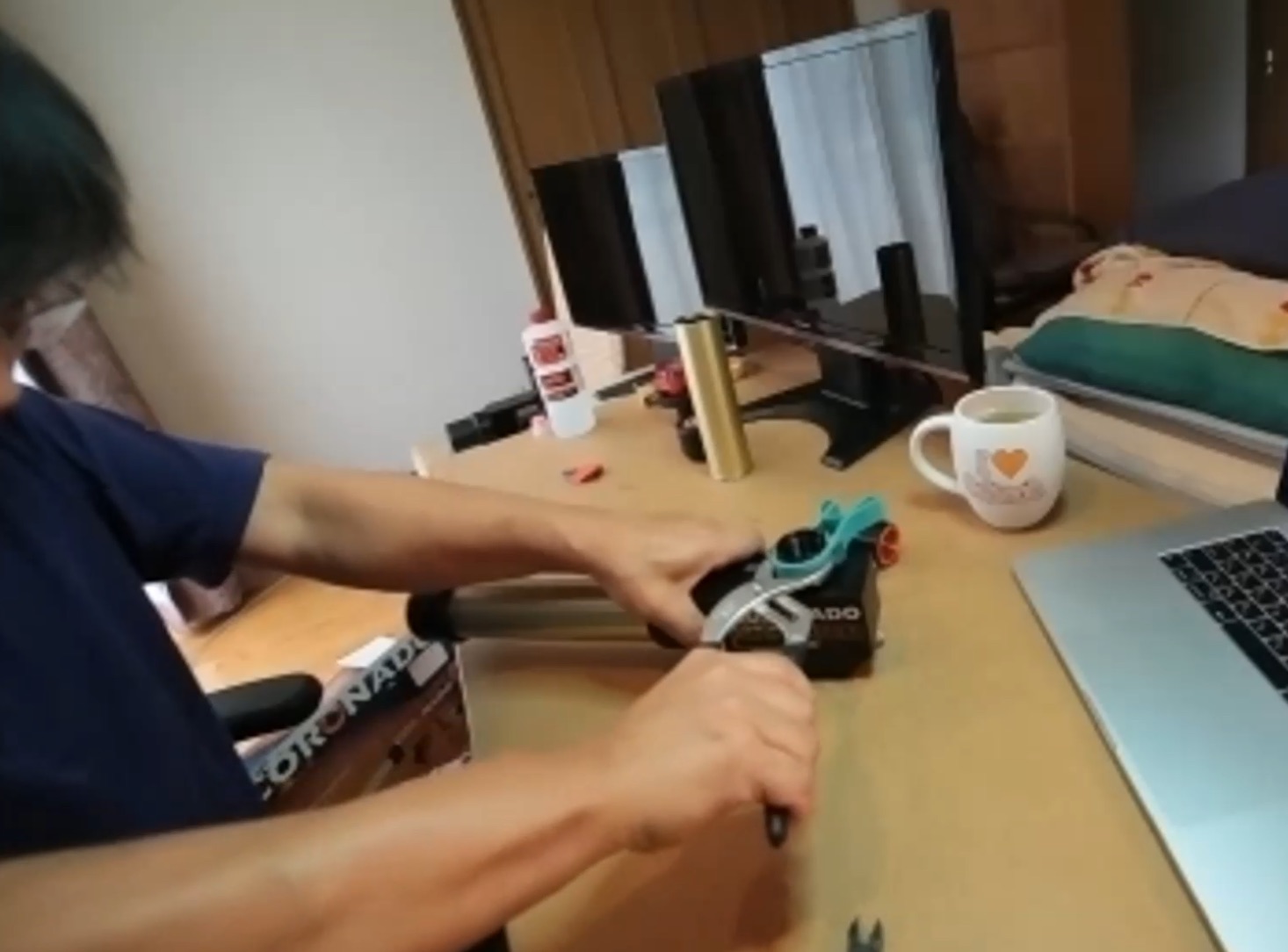

でも奥のもう一つはシベット さんと同じく、どのように力を入れても外れません。ここで道具の登場です。まず傷つけないように、円筒部にゴムの板を巻き付けます。昔100均で買ったCANオープナーを使いました。そこをパイププライヤーで挟み回します。でもやはり全然捻れません。かなり力を入れてもシベットさんが言う通り滑ってしまいます。

03_0_etalon

そこで秘密兵器です。1台目の分解の時に鏡筒部とエタロンがどうしても外れなくて一週間格闘して、最後にたどり着いたMR.HOBBYの「Mr.ツールクリーナー 改」です。これは模型用ですがかなり強力な溶剤で、筆やエアスプレーの機材を洗う時に使うもので、「模型の塗料剥がしには使わないでください」というものです。プラモデルとかだとプラモデル基材自身を溶かしてしまいます。昔一度、床にこぼしてひど目にあったことがあります。

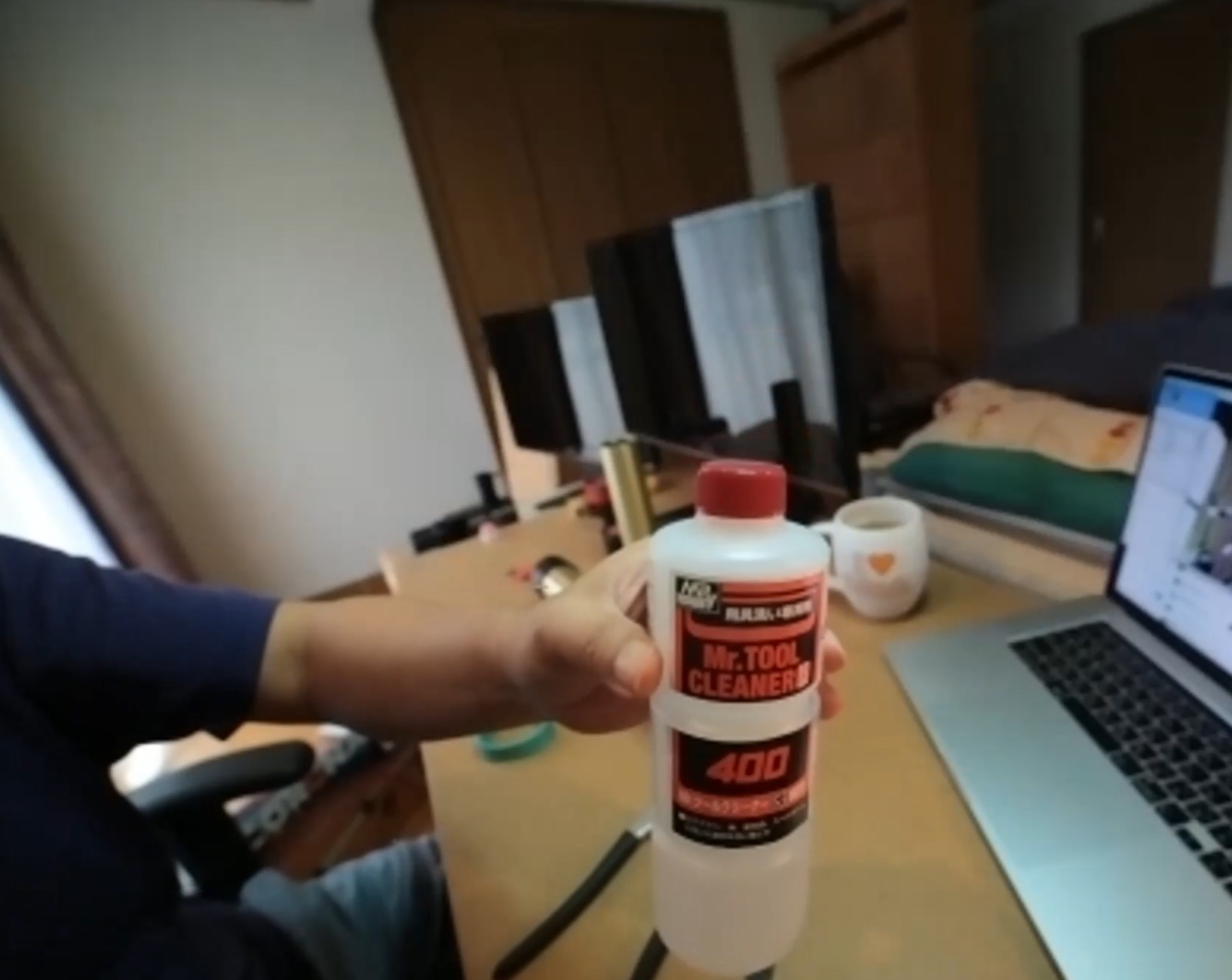

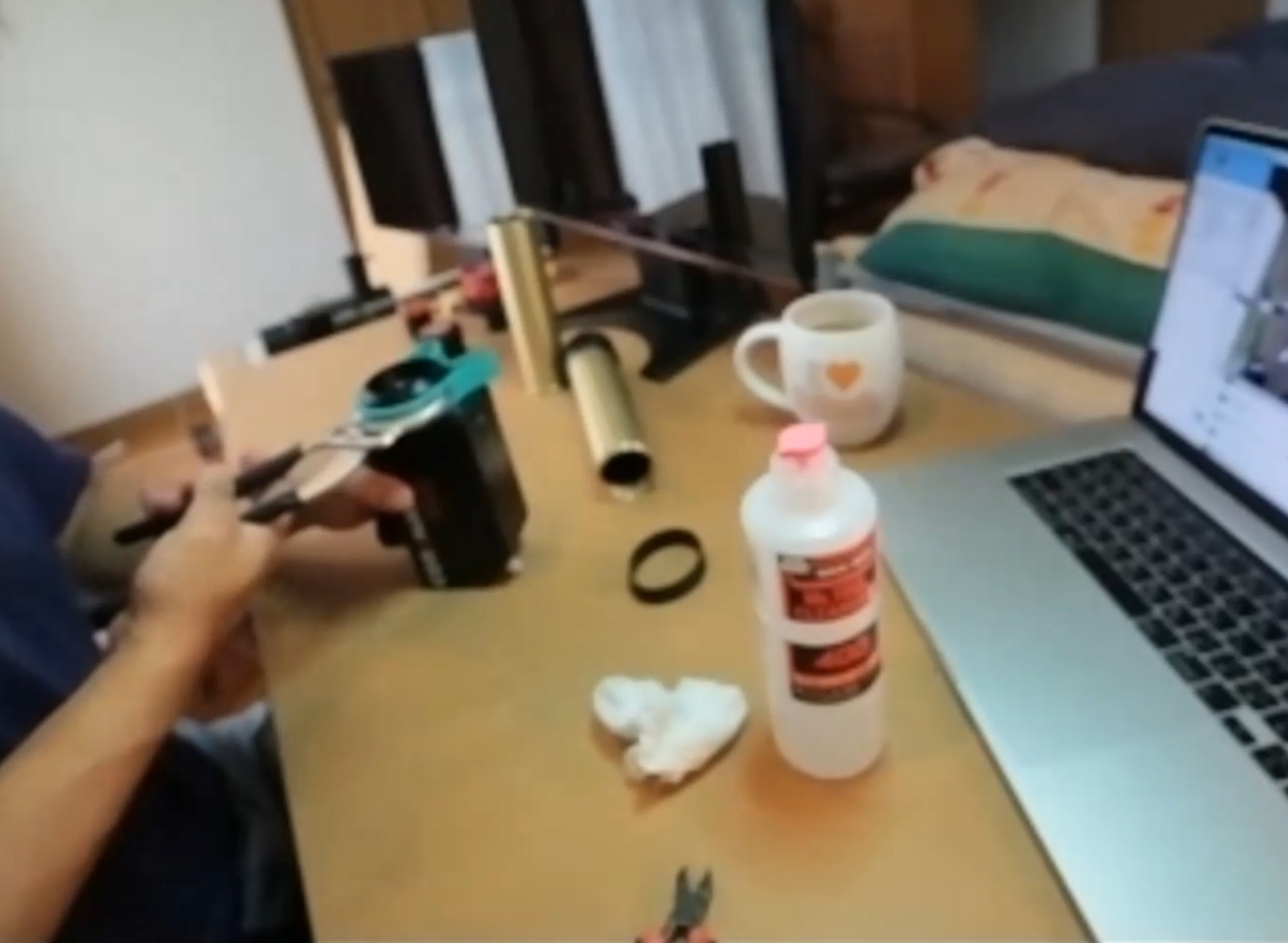

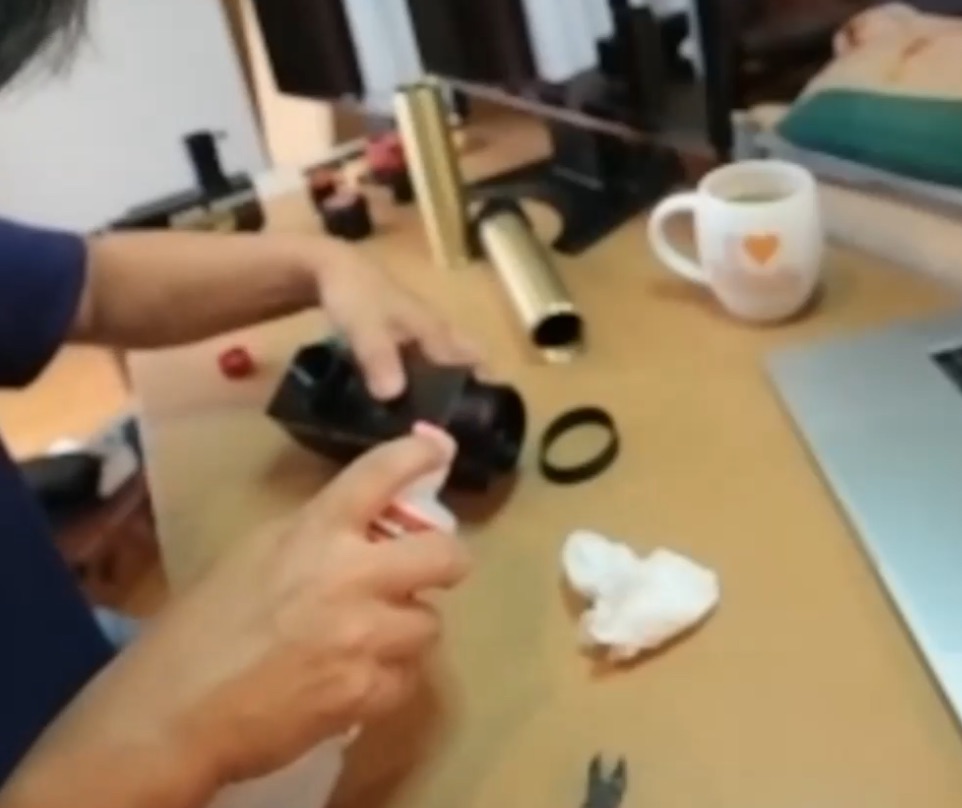

このMr.ツールクリーナー 改をごく少量、外れない接眼部と本体の間にたらして、数分待ちます。そして再びゴムで保護しながらパイププライヤーで回すと、今度は先ほどまで力を入れなくても外れました。

Mrtools

Mrtools2

eyepiece

eyepiece2

外した跡をみると、接着剤がついていた後があるので、やはり製造の段階で強固に固定されていたことがわかります。また、「Mr.ツールクリーナー 改」が染み込んで乾き切っていない跡が見えるので、やはり接着剤の融解にかなり効果があったものと推測されます。

さらにさらにですが、中のプリズムが相当汚れていました。液体がいくつも飛び散って乾いたようになっていて、外した時に汚れたにしては液体の量が多すぎるので、今回のクリーナーではないと思います。おそらく製造過程でついたものか、考えにくいですが密閉状態で汚れていったものかと思われます。ラッキーなことにアルコールが含まれているレンズクリーナーで拭き取るとすぐに取ることができました。

と言うわけでどんどん進めます。次は鏡筒部分。RAINYさんは全く外せなかったとのこと、シベットさんはエタロンと本体は外れたけれど、エタロンと金色の鏡筒部分が外せなかったとのことです。私はまず手でやってみるとシベットさんとは逆で、エタロンと金色の鏡筒部分は簡単に外れましたが、エタロンと本体が外れませんでした。外れないところは同様に「Mr.ツールクリーナー 改」を垂らして染み込ませます。

03_etalon2

シベットさんも事前情報でMr.ツールクリーナー 改を手に入れていたので同様に進めましたが、量が多すぎてロゴ部分にかかってしまい、塗料が簡単に取れてしまったそうです。

chara

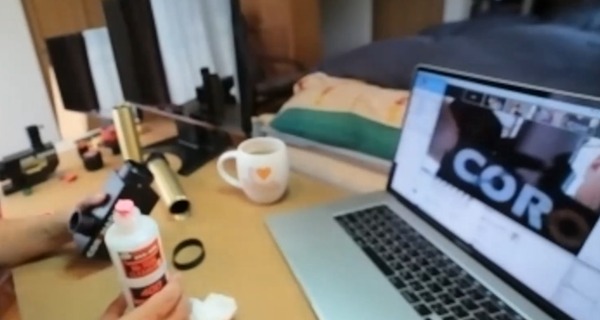

PCの画面にシベットさんのCORONADOのO文字が一部消えてしまったのが映っています。

やはり「Mr.ツールクリーナー 改」は相当強力なので、気をつけて扱う必要があります。染み込ませて待っている間に時間があったので、少し会話になりました。今回はあまり自己紹介とかあらわに時間を取らなかったのですが、この時間が少し自己紹介がわりになっていたでしょうか。

そうそう、これは私が悪かったのですが、今回の改造は太陽を見る望遠鏡ということもあり、一番最初に危険であると言うことを確認してから始めるべきでした。このことを話したのがこの時か、もう少し後だったでしょうか。このブログを見ている方にも必ずお願いしたいです。

太陽望遠鏡の改造は危険を伴います。改造したものを目で見ると失明する恐れがあります。口径を大きくしたりする改造は高温で火災になる可能性もあります。改造の際は危険を認識し、あくまで自己責任で行うようにしてください。このブログはこのような改造をできると言うことは示しますが、決して改造を進めることを目的とはしません。またたとえ事故になったとしても責任を取ることはできません。PSTの改造を調べていくと、いずれ海外の例などで大胆な改造していることを知ることになるとおもいます。同様なことをしようとするときの注意点などを日本語で示すことができればと思っています。

繰り返しになりますが、失明などの恐れがありますので、改造などする際は危険を認識し、自己責任の範囲内で行ってください。私は改造後はアイピースで見るようなことはしていません。全てCMOSカメラで映すだけにしています。

と言うような注意を実際のZoom上でもしました。楽しい趣味でやっていることです。事故など起こしてつまらない思いをしないよう、本当に注意してください。

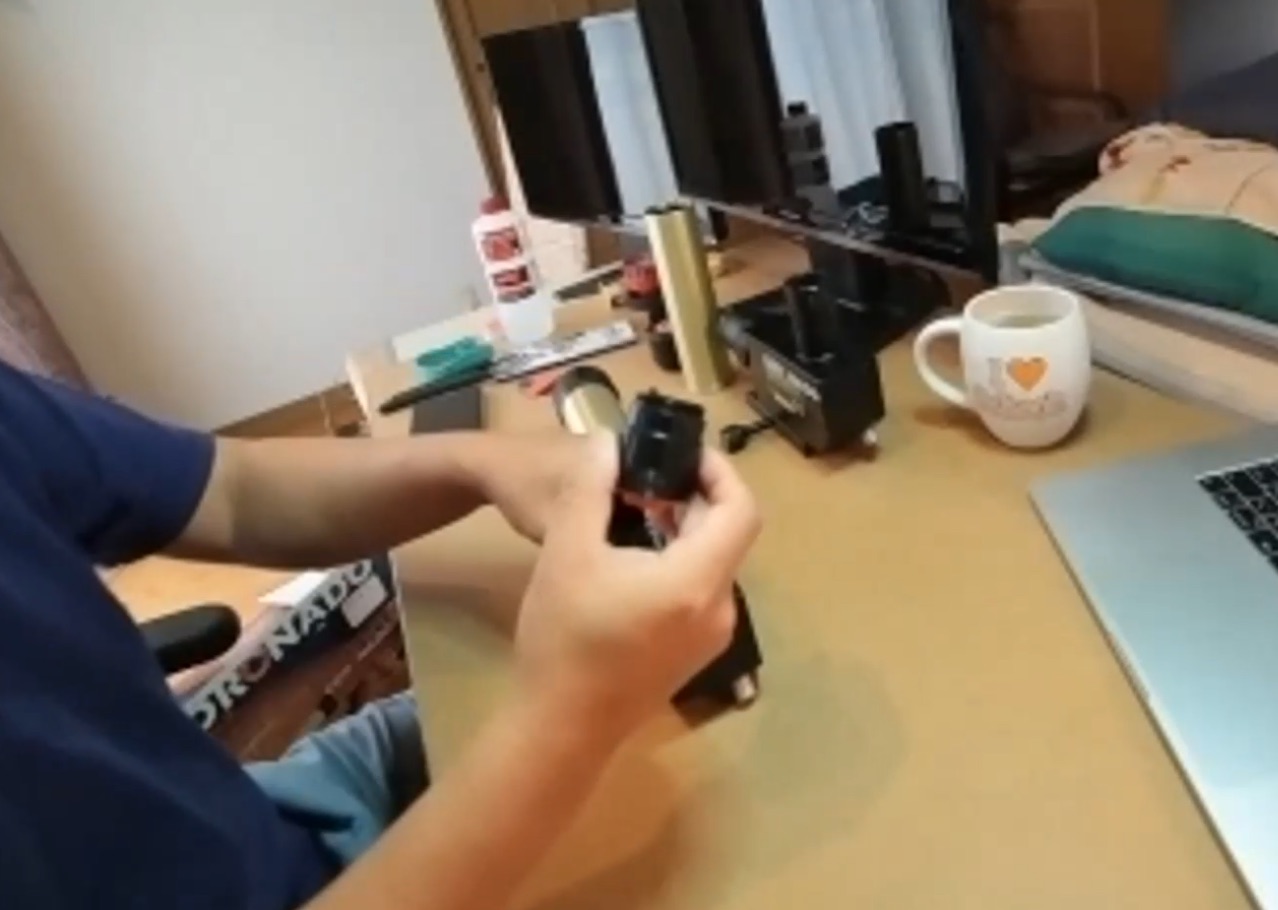

さて、会話をしている最中にパイププライヤーで「エイ、ヤッ」と回すと、多少力がいりましたが、簡単に外すことができました。さらにその後、鏡筒の先についた対物レンズは、クリーナーなしでプライヤーだけで外すことができました。

03_etalon


全部解体したところでまだ10時40分。12時まで考えていたので、遥かに順調に分解できてしまいました。RAINYさんはパイププライヤーは持っていましたが、Mr.ツールクリーナー 改がなかったこと、シベットさんは逆に、Mr.ツールクリーナー 改は用意していたけどパイププライヤーを持っていなかったことで、今回は分解はこれ以上進めることはできませんでした。やり方は少なくとも伝わったと思いますし、今回3箇所難しかったところを開けることができているので、たまたまと言うことはないはずです。それぞれ後日自分で試してみるとのことでした。

all2


その後はエタロンの話になり、どうやって光の周波数が選別されるのかを解説したりしていました。Niwaさんは完全に理系の方のようで、鏡の反射率で折り返し回数を決めることができるという理屈をきちんと理解してくれていたようです。ここでのキーワードはFSR(エフエスアール、Free Spectral Range、フリースペクトラルレンジ)とFinessse(フィネス)です。FSRでファブリーペローエタロンの櫛形特性の櫛の間の波長が決まり、フィネスでそれ透過波長がどれだけ鋭くなるかが決まります。ブログでも以前ここや、ここでいろいろ解説していますので、興味のある方は是非お読みください。

あ、そうそう、実はNiwaさんとやくもふさんは、そもそもなんでPSTを分解する必要があるのかをまだ認識されていなかったので、そこから解説したりもしました。PSTは口径4cmしかなくて、分解能が公開で制限されてしまうために、鏡筒部分を同じF値の口径の大きいものに交換すれば分解能を上げることができるという話です。

IMG_0215
私の場合、写っている10cmのアクロマート鏡筒にPSTを取り付けて分解能を上げています。

これも話したのですが、分解能を上げるのにはPSTの改造とういうのはおそらく邪道です。現実的にはCORONADOやLUNTの大口径の太陽望遠鏡を買うか、DAYSTARなどのアイピース側につける太陽用エタロンを使うと鏡筒を選ぶことができ大口径化もできます。メーカー保証もあるので、普通はこういったほうが真っ当なやり方だと思います。PSTは入門用なので安価なこと。それでも新品だと10万円以上はするので、望遠鏡としてみたら決して安いものではありません。太陽望遠鏡の中でみると安価な方なので、それを改造した方がコストパフォーマンスよく大口径につなげることができると言うのが元々の動機です。こう言ったことも理解して、PSTの改造に臨むのですが、私の目指すのはC8で20cmの口径の太陽望遠鏡にすることです。

さて、時間があったので太陽望遠鏡にとどまらず、皆さん色々な方向に話が飛んでいきます。中でも盛り上がったのがホタルです。Mさんが多分私のブログのホタルの記事を見て富山にいつか来たいとか発言したのから始まったのかと思います。それぞれの地域での撮影場所の話はもちろん、何時頃光るのか、オスメスの違いや、満月だとあまり光らないとか、Niwaさんがホタルの写真を見せたりと、星からだんだん離れていきます。そのうちなぜかホタルとカワセミの関係の話になり、Mさん得意の野鳥の話になり、RAINYさんや私もキジの写真を見せたりとか、盛り上がりました。

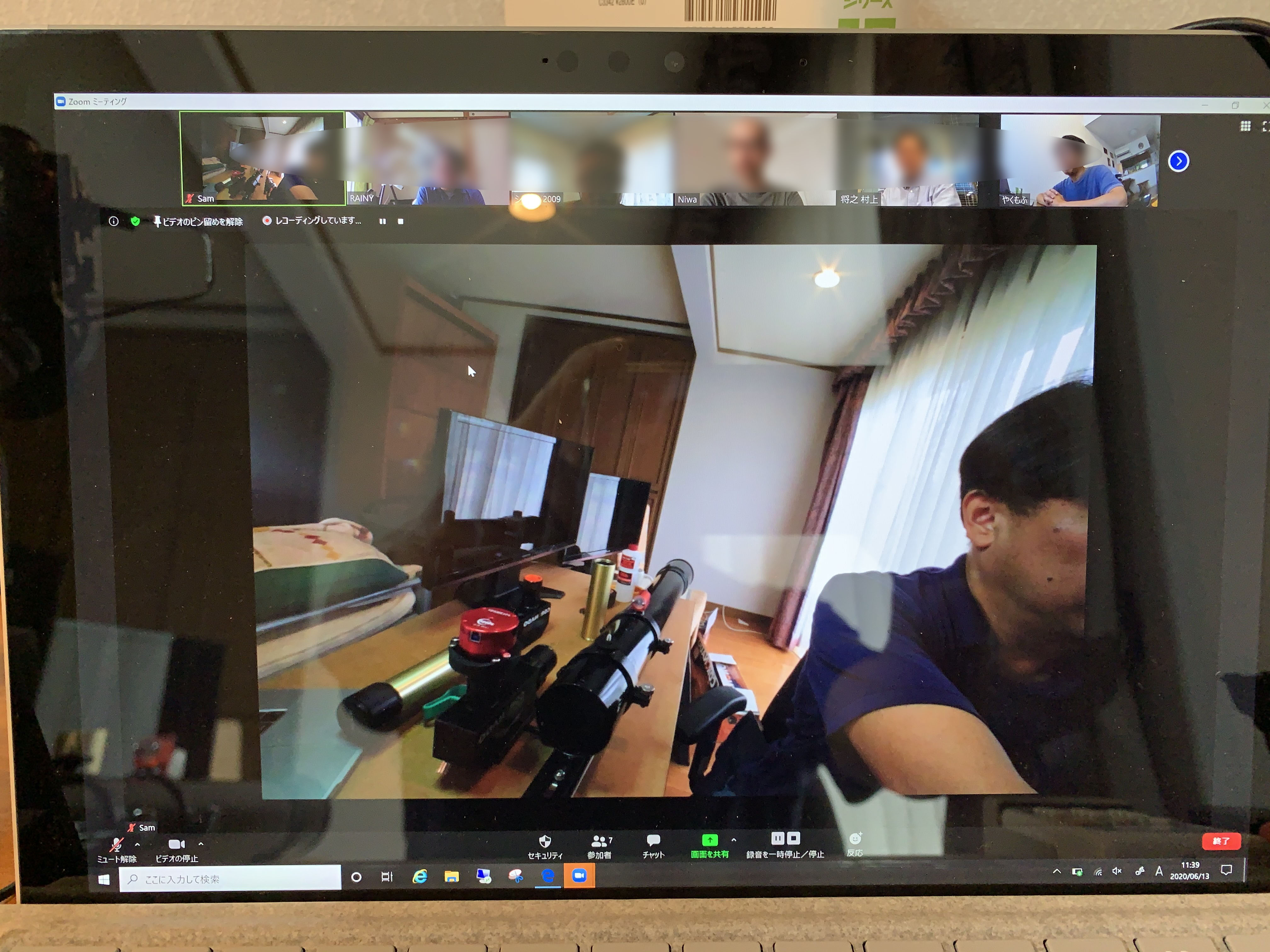

02_member


まだまだ盛り上がりそうでしたが、ちょうど昼の12時になりキリがいいのと、RAINYさんが午後から仕事とのことだったので、ここで頑張って止めたような感じでした。

最近Zoomでの天文談義もさぼっていたのですが、やはりこんなふうにテーマが決まっていた方がやりやすいですね。もしくは、私は場所だけ提供して、適当に話してもらうとかでも逆に良いのかもしれません。今回のメンバーに聞いても、またこんな会を開いてほしいという意見が多かったので、そのうちにやりたいと思います。でも気まぐれなので、あまり期待せずに待っていてください。


まとめ

とにかく、時間内に無事に分解できたのでホッとしているというのが一番の感想です。うまくいかなくて、どこも分解できなかったらどうしようかと思っていました。

なのであとは気楽なもので、私自身も会話を楽しむことができました。皆さん、おそらく楽しんでいただけたのではと思います。Niwaさんはまだ星を始めて一年経っていないとのことで、ずっと孤独でこんな風に話ができたがよかったと言ってくださったので嬉しかったです。

終わった後、自分自身は結構充実していて、でも疲れていて昼からソファーで座ってずっと居眠りしてしまいした。


富山もホタルシーズンになりました。昨年は雨が多くて結局撮影には行けなかったので、2年ぶりの撮影になります。


天の川とホタルを一緒に撮るぞ!

今年の狙いはなんとしても天の川とホタルを一緒に収めること。一昨年も一応天気の良い日を狙って天の川も撮影しましたが、動画が主役で天の川は申し訳程度の物でした。

今年の6月はじめ、地元でホタルが出始めたとのニュースを聞いたのが満月の少し前です。満月前では天の川が出る時間にもう月が出てしまっているので、天の川と一緒に撮ろうと思ったら少なくとも満月を過ぎるまで待たなければいけません。

満月を過ぎ、月の出が22時半ころになる6月9日、ギリギリ天の川も月が出る前にそこそこ上まで登ってきます。次の日から雨の予報なので、おそらく梅雨前の最後の晴れです。多分この日が今年唯一のチャンスでしょう。


いつものホタルポイントに到着

ホタルが舞う最盛の時間は20時頃。でもこれだと天の川には早すぎるので、仮眠をとっておいて21時過ぎに自宅を出ます。21時半過ぎには現場に到着。車を公民館の駐車場にとめ5分ほど歩きます。駐車場にはまだ車がたくさんありましたが、もう見学が終わって帰ってくる人がほとんどでした。

ちょうどこの時間から見にくご家族がいて、道がわからないというので一緒に歩いていきました。途中で「星とホタルを撮るんですよ」とか「織り姫、ひこ星あそこですよ」とか、星のことを話しながら現場まで行きました。ホタルスポットは何箇所かあるのですが、いつも行くところには時間外れのせいでしょう、もう誰もいません。それでもじっとしているホタルはそこそこいて、何匹かは空を飛んでいます。撮影の準備をしていると、その家族も「頑張ってください」と声をかけてくれて、帰ってしまいました。それからは誰も来なくて、ずっと私一人だけでした。


実際の撮影の様子

問題はこの日の透明度の悪さです。自宅を出るときに北極星が見えなかったのである程度覚悟はしていましたが、現場についても夏の大三角に毛が生えたくらいしか見えません。もともとあまり暗いところではないのですが、さすがにこの日は天の川はちょっと厳しそうです。南の方がまだ少し暗いのですが、それでもさそり座もアンタレスと3つの星がかろうじて見える程度で、天の川の撮影としては相当厳しい状況です。

試しに撮影してみましたが、撮って出しだとこれくらいです。

IMG_5800

現場でモニターで見るくらいだと、天の川は全く写っていません。それでも何枚か重ねれば少しは出るだろうと撮影を始めました。6DでSAMYANGの16mm F2.8で20秒露光、ISO1600で枚数を稼ぎました。よく似た構図で2箇所で撮ったのですが、使えそうなのは一昨年とほぼ同じ構図のものだけでした。

撮影してたらカメラ背面の下の方に緑のライトが点滅してます。「あれ?こんなところにLEDなんてあったかな?」と思ったら、小さなお客さんでした。

IMG_0211

この後もこの子、撮影が終わりに近づくくらいまでずっと同じところにとまっていました。暗い中で見ているとカメラに特別な機器でもつけたような、なんか得した気分で撮影していました。


画像処理、天の川は写っているか?

自宅に帰って実際に撮影した画像を見てみると、それなりに炙り出せばおぼろげですが天の川が少しだけ見えます。少しやる気になって画像処理を進めてみました。

この時期の天の川が登ってくる時間は、そもそもホタルの数が少ないので、84枚、トータル28分の長時間撮影した画像を比較明合成して見栄えを良くしています。比較明合成をするソフトはWindowsだとSiriusComp、MacだとStarStaxなど、いくつも便利なソフトがありますが、今回はPixInsightを使ってみました。ImageIntegrationで「Combination」のところを「Maximum」にすれば比較明合成ができるようです。

ホタル部分はこれでいいのですが、天の川部分は苦労しました。20秒画像一枚ではあまりに淡くノイジーです。スタックを試みたのですが、今回赤道儀は使わなかったので時間と共に星の相対位置がレンズの歪みでずれてしまい、なかなかうまくスタックできません。

まずSequatorを試しましたが、歪みの補正まではしてくれないようで、スタックすると端の星が線になってしまい、早々に諦めました。

PixInsightのStarAlignmentは歪みも含めて星の位置を合わせてくれますが、これでさえも最初は全くうまくいかず、ほぼ全てのパラメータを触ることになってしまいました。そもそもまず、景色部分が多いと景色の方が位置合わせされてしまいます。そのため、星が写っている部分を切り抜いて、それを参照画像にして位置合わせをします。これでとりあえず星で合わせようとはしてくれますが、それでも端の方は相当ずれます。

結局一番効いたところが「Star Matching」の「Compute Intersections」をオフにすることでした。他にもRANSACのInteractionの数を増やすのも多少効きましたが、あとはほとんどデフォルト設定でそこそこ星像が一致するようになりました。デフォルト以外にすると劇的に悪くなるパラメータもあったので注意が必要です。それでも端のほうは完全には位置合わせをすることができず、1枚、4枚スタック、8枚スタックの画像を比べ、位置ズレとノイズ減少のバランスがなんとか許容範囲の4枚スタックを採用することにしました。

IMG_0213

あと、今回ダーク、フラットは補正していません。ただし淡い天の川なので相当炙り出しているために、ホットピクセルがかなり目立って線を引きます。そのためダーク補正代わりにPxiInsightのCosmeticCorrectionで取り除いています。これで目立たない範囲まで落とせます。またフラット補正代わりに、DBEで周辺減光とカブリを取り除いています。こうしないととてもではないですが、天の川は見えてきません。

もしかしたら一昨年の画像もPIで処理するともっとまともな画像になるのかもしれません。その当時はPIもまだ使えてなかったし、DBEのような強力なフラットツールも使えなかったので、あぶり出しにも限界があったのだと思います。


出来上がり画像

蛍の比較合成画像と、天の川の写った星の画像を合わせるのも大変でした。こういったトータル撮影時間の違う画像を合わせるのは新星景と呼ばれる分野になるのでしょうか。ただ、今回は地上の方が遥かに長い時間になっています。

ホタルも天の川も同じ時間に撮っているので嘘は何もないのですが、ホタルと天の川の撮影枚数が全然違うので、これはどちらかというとやはり合成写真の部類になってしまうと処理をしながら思いました。

それでも見栄えだけは良くしようと努力しましたが、そもそも地上と天の川では炙り出しの度合いがとてつもなく違います。境界の部分がなかなか自然っぽくなりません。結構な時間を費やしましたが、今回はこのくらいが限界です。

integration_RGB_AS3
  • 富山県射水市, 2020年6月9日22時3分から22時36分
  • Canon EOS 60D(ISO3200), 露出20秒
  • Samyang 14mm F2.8
  • ホタル: 露出20秒 x 84枚をPixInsightで比較明合成
  • 星: 4枚をPixInsightとPhotoshopで処理

どうでしょうか?少なくとも一昨年よりは天の川は出ています。それでもまだノイジーですね。ホタルの数は一昨年の方が全然多いです。数はいるので、もっと乱舞している時間に撮影したいのですが、これもまた天の川と合わせると無い物ねだりです。

ホタルの飛ぶ時間、天の川の上る時間、月がない時、梅雨時期にもかかわらず天気がいい日、透明度がいい日と、条件がとてつもなく厳しいです。今回は透明度以外は条件は揃いましたがそれも本当に1日限りのチャンスでした。来年以降さらなるいい日を求めて、続けたいと思います。


おまけ

おまけで撮って出しJPEGをStarStaXで比較明合成だけした物をいくつかです。

StarStaX_IMG_5805-IMG_5825_lighten

StarStaX_IMG_5827-IMG_5847_lighten



昨日に引き続き、自宅勤務を利用して太陽撮影です。昼の時間と夕方に撮りましたが夕方の方がシンチレーションが少し良かったみたいです。


「久しぶりの黒点」
16_44_15_lapl2_ap2465_IP_all_combined_cut
  • 鏡筒: 国際光器マゼラン102M、口径102mm、焦点距離1000mm、F10 アクロマート
  • エタロン: Coronado P.S.T.
  • 赤道儀: Celestron CGEM II
  • カメラ: ZWO ASI290MM
  • 撮影ソフト: SharpCap 3.2 (64bit)
  • 撮影時間: 2020/6/8 16:44 ser形式でgain 410, 5ms x 1000フレーム中上位80%を使用
  • 画像処理: AS3にてスタック、ImPPGで細部出し、PhotoshopCCで後処理
昨日の画像と比べると、太陽の自転で黒点が右に移動しているのが分かります。

二日に渡り撮影しましたが、大幅な改善はなく、これ以上の分解能がなかなか出ません。昨年撮ったものがこれで、これまででベストのものです。

Capture_09_09_59__09_09_59_lapl5_ap2548_IP

昨年の方がはるかに分解能が出ています。そもそも今見ると、黒点の大きさが全然大きかったこともあります。これ以降、同じ黒点を撮影してもここまでの分解能はでなかったので、おそらくこの日はシンチレーションが良かったのでしょう。

昨年のパラメータを見ながら今日は露光時間を短くしてみたのですが、少し良くなったかもと言うくらいで、大幅な改善は見られませんでした。

焦点距離が足りて無いのと、口径で分可能がリミットされていることはわかっているので、まずはバローで拡大か、もしくはずっと滞っている大口径化を本気で考えた方がいいかもしれません。
